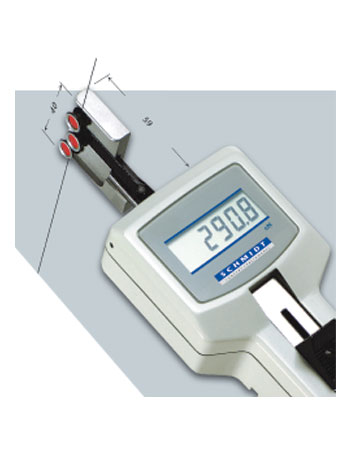

DTVB - DTVX Tensiomètre digital avec tête de mesure pivotante à 90°


Fabriqué en AllemagneTensiomètre avec une petite tête de mesure pivotante pour les accès restreint et lorsque les filaments sont très proches les uns des autres.
Le modèle DTVB est recommandé lorsque le modèle standard DTMB ne peut pas être utilisé. Le modèle DTVX est le modèle spécial lorsque le modèle standard DTMX ne peut pas être utilisé.

Note : Ce modèle n'a pas de compensateur d'épaisseur du matériau.


Caractéristiques
  • Les bords de doigt retroussés permettent de guider le filament dans les rainures des roulements
  • Roulements à billes, petits et entaillés en V pour guider le filament
  • Le guide du filament et le mécanisme de déplacement des roulements assurent la bonne prise en main du matériau en mouvement
  • Boîtier robuste en aluminium
  • Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
  • La longueur de la tête de mesure est d'environ 59 mm
  • L'opérateur voit l'ensemble en un coup d'oeil :
    - les roulements
    - le matériau mesuré
    - les valeurs affichées
  • Fonctionne sur piles (adaptateur AC disponible pour une utilisation en continue)
  • Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

Plages de tension
Model Ranges Matériel d'étalonnage SCHMIDT*
DTVB-200 2.0-200.0 PA: 0.12 mm Ø
DTVB-500 5.0-500.0 PA: 0.20 mm Ø
DTVB-1000 50-1000 PA: 0.30 mm Ø
DTVB-2000 200-2000 PA: 0.50 mm Ø
DTVX-200 2.0-200.0 PA: 0.12 mm Ø
DTVX-500 5.0-500.0 PA: 0.20 mm Ø
DTVX-1000 50-1000 PA: 0.30 mm Ø
DTVX-2000 200-2000 PA: 0.50 mm Ø
D'autre unité de mesure sont disponible comme le g. ** Approprié pour 95% des applications- PA :Polyamide monofilament. Largeur tête de mesure 40 mm ( distance extérieure entre deux roulements) Longeur tête de mesure 59 mm Un étalonnage spécial avec les échantillons clients est recommandé sii le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Kit complet
Pièces livrées :
Le tensiomètre est livré dans une mallette de transport avec piles et manuels d'utilisation en anglais ou allemand selon la demande.

Spécifications
Etalonnage : Suivant la procédure d'usine Schmidt
Précision : De 10 % à 90 % de la plage :
± 0.5 % de la pleine échelle et ± 1 chiffre
La plage restante et autre matériau d’étalonnage :
± 3 % la pleine échelle et ± 1 chiffre
Dépassement : Approx. 15 % de l'échelle totale sans garantie de précision
Protection surcharge : 100 % de la plage de tension
Principe de mesure : Pont de jauge de contrainte
Déflexion des roulements : 0.2 mm max
Traitement du signal : Digital
Fréquence de mesure : 62 mesures/sec
Convertisseur : 12 bit A/D
Coefficient de température : Gain : moins de ± 0.01 % de l'échelle totale/°C
Point zéro : moins de ± 0.3 % de l'échelle totale/°C
Ecran : LCD 4 chiffres, 12 mm de hauteur
Taux de rafraichissement de l'écran : 0.5 ;1; 2 ou 4 secondes sélectionnables
Mémoire : Dernière valeur, min, max, valeurs de pic
Ajustement du champ : ± 7 pas et 1.5 % par pas
Plage de température : 10-45 ºC
Humidité de l'air : 85 % RH, max.
Alimentation : 4 piles AA 1.5 V (environ 20 heures d'utilisation en continue)
Arrêt automatique : Après 2 minutes sans utilisation
Matériau du boîtier : Aluminium moulé
Dimensions du boîtier : 235 x 76 x 45 mm (L x l xH)
Poids, net (brut) : App 680 g (1500 g)
Caractéristiques pour le modèle DTVX, idem modèle DTVB plus :
Mémoire étendue : Jusqu’à 100 valeurs de tension, moyenne et écart-type
Sortie digitale : RS 232C (4800, 8, N, 2)
Sortie analogique : 0-1 VDC (taux de conversion 16 ms)
Digimatic : Mitutoyo
