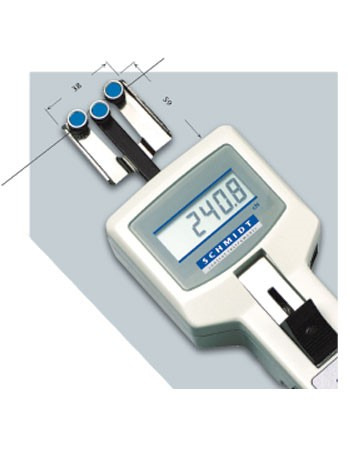

DTEB - DTEX Tensiomètre avec une petite tête de mesure


Fabriqué en AllemagneTensiomètre avec une petite tête de mesure pour les accès restreints ou lorsque les filaments sont très proches les un des autres.

Le tensiomètre a des bords de doigt retroussés pour faciliter la prise du filament.

Note : Le design est différent du modèle DTMB ou DTMX, il ne possède pas de compensateur d’épaisseur de matériau.


Caractéristiques
  • Les bords de doigt retroussés permettent de guider le filament dans les rainures des roulements
  • La longueur de la tête de mesure est d'environ 59 mm
  • L'opérateur voit l'ensemble en un coup d'oeil :
    - les roulements
    - le matériau mesuré
    - les valeurs affichées
  • Le guide du filament et le mécanisme de déplacement des roulements assurent la bonne prise en main du matériau en mouvement
  • Roulements à billes, petits et entaillés en V pour guider le filament
  • Boîtier robuste en aluminium
  • Fonctionne sur piles (adaptateur AC disponible pour une utilisation en continue)
  • Rapport de test avec rapport d'étalonnage disponible en option

Plages de tension
Model Ranges Matériel d'étalonnage SCHMIDTRésolutionLargeur tête de mesure * en mm *
DTEB-200 2.0-200.0 PA: 0.12 mm Ø0.1 cN38
DTEB-500 5.0-500.0 PA: 0.20 mm Ø0.1 cN38
DTEB-1000 50-1000 PA: 0.30 mm Ø1 cN38
DTEB-2000 200-2000 PA: 0.50 mm Ø1 cN38
DTEX-200 2.0-200.0 PA: 0.12 mm Ø0.1 cN38
DTEX-500 5.0-500.0 PA: 0.20 mm Ø0.1 cN38
DTEX-1000 50-1000 PA: 0.30 mm Ø1 cN38
DTEX-2000 200-2000 PA: 0.50 mm Ø1 cN38
D'autre unité de mesure sont disponible comme le g. ** Approprié pour 95% des applications- PA :Polyamide monofilament. Largeur tête de mesure 38 mm ( largeur ensemble support) Longeur tête de mesure 59 mm Un étalonnage spécial avec les échantillons clients est recommandé sii le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage SCHMIDT. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Kit complet
Pièces livrées :
Le tensiomètre est livré dans une mallette de transport avec piles et manuels d'utilisation en anglais ou allemand selon la demande.

Spécifications
Modèle DTEB :
Étalonnage : Selon la procédure d’usine SCHMIDT
Largeur de tête de mesure : 38 mm
Longueur de tête de mesure : 59 mm
Précision : De 10 % à 90 % de la plage :
± 0.5 % de la pleine échelle et ± 1 chiffre
La plage restante et autre matériau d’étalonnage :
± 3 % la pleine échelle et ± 1 chiffre
Surcharge : Approx. 15 % de la pleine échelle, sans garantie de précision
Protection surcharge : 100 % de la plage de tension
Principe de mesure : Pont de jauge de contrainte
Déflexion des roulements : 0.2 mm max
Traitement du signal : Digital
Fréquence de mesure : 62 mesures/ sec
Convertisseur : 12 bit A/D
Coefficient de température : Gain : moins que ± 0.01 % de la pleine échelle/°C
Point zéro : moins que ± 0.3 % de la pleine échelle/°C
Ecran : LCD, 4 chiffres, 12 mm de hauteur
Rafraichissement de l'écran : 0.5; 1; 2 ou 4 secondes sélectionnables
Mémoire : Dernière valeur, min, max, valeur de pic
Plage de température : 10-45 ºC
Humidité de l’air : 85 % RH, max.
Alimentation : 4 piles AA de 1.5 V
(environ 20 heures d’utilisation en continue)
Arrêt automatique : Après 2 minutes sans utilisation
Matériau du boîtier : Aluminium moulé
Dimensions du boîtier : 235 x 76 x 45 mm (L x l xH)
Poids, net (brut) : App 680 g (1500 g)
Caractéristiques pour le modèle DTEX, idem modèle DTEB plus :
Mémoire étendue : Jusqu’à 100 valeurs de tension, moyenne et écart-type
Sortie digitale : RS 232C (4800, 8, N, 2)
Sortie analogique : 0-1 VDC (taux de conversion 16 ms)
Digimatic : Mitutoyo
