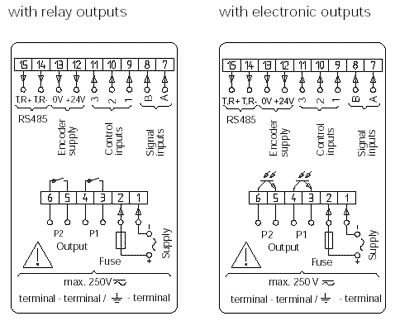

Attribution des broches

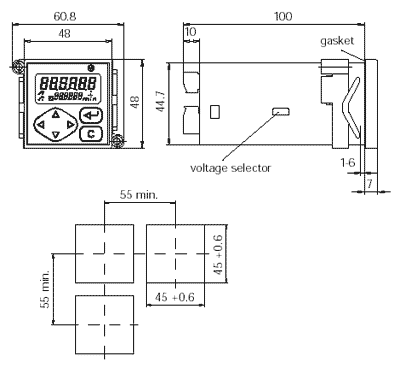

| Données mécaniques | |
| Affichage : | Ecran LCD à 7 segments avec 2 rangées de chiffres et une illumination du fond Ecran tachymètre de 6 chiffres, 7 mm de hauteur Ecran de 6 chiffres des valeurs limites, 4 mm de hauteur Point décimal peut être programmé Suppression du zéro Les unités de mesures peuvent être programmées “1/h”, “1/min”, “1/s” |
| Fonctionnement, clavier : | Membrane frontale avec touches avec courtes distances |
| Dimensions frontales : | Boitier DIN 48 x 48 mm |
| Montage : | Installation frontale |
| Fixation : | Fixation du cadre |
| Poids : | Version AC : env. 260 g Version DC : env. 140 g |
| Type de connexion : | Borniers à vis Grille 5.08 mm / 3.81 mm |
| Section transversale du noyau : | Max. 1.5 mm2 |
| Matériau du boitier : | Polycarbonate noir, UL 94V-0 |
| Matériau de la membrane : | Polyester |
Conditions ambiantes | |
| Température ambiante : | 0...+ 50 °C |
| Température de stockage : | -20...+70 °C |
| Humidité relative : | Humidité relative max. 80 %, à 25 °C, non condensée |
| Protection : | Frontale : IP 65 à DIN 40050 |
| Note générale : | EN 61010 Partie 1 - Classe II de protection - Protection surtension categ. II - Facteur 2 de contamination |
| Immunité interférence : | EN 50082-2 |
| Interférence émise : | EN 50081-1 |
Données électriques | |
| Alimentation : | Choix de deux tensions (AC) via un commutateur sur l’appareil. Lorsqu’il est livré, la tension la plus grande doit être réglée. 115 /230 VAC ± 10 % (50 / 60 Hz) 24 / 48 VDC ± 10 % (50 / 60 Hz) 12 ...30 VDC ± 10 %, 5 % ondulation résiduelle |
| Consommation puissance : | 5 VA, 4 W |
| Alimentation du capteur : | 12...26 VDC / 60 mA |
| Entrées du signal : | Entrées comparateur PNP, NPN ou AC logic Niveau de tension NAMUR 4…40V Résistance d’entrée 3 kOhm |
| Fréquence tachymètre : | 25 Hz, 40 kHz |
| Fréquence de comptage : | 3 Hz, 25 Hz, 10 kHz (compteur de lot) |
| Entrées de contrôle : | 3 entrées de contrôle pour être programmées, initialisation, arrêt, maintien, imprimante, verrouillage de touches, etc. |
| Sorties signal relais : | 2 relais flottants peuvent être programmés comme contacts normalement fermés ou normalement ouverts Supression d’allumage interne Commutateur max. 250 Volt VAC/110 VDC Puissance max. du commutateur 1 A Capacité max. du commutateur 150 VA / 30 W |
| Sorties électroniques : | Optocoupleur Commutateur de tension max. 50 V Commutateur max. courant 25 mA |
| Back-up des données : | > 10 ans via EEPROM |
