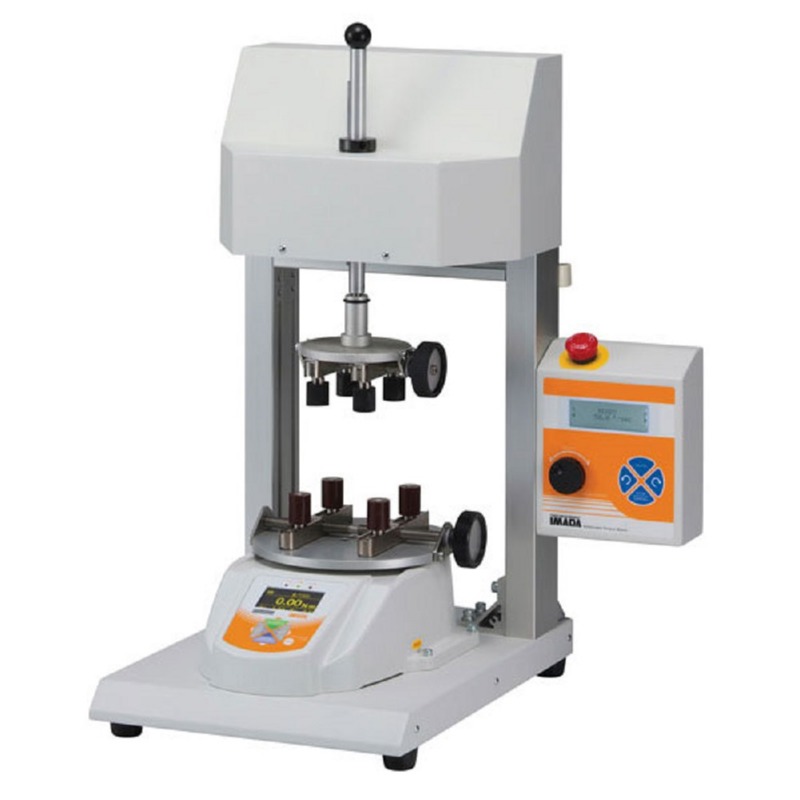

CAP-MTS-RA Banc de test motorisé de mesure de couple pour bouchon


Le CAP-MTS-RA Banc de test motorisé de mesure de couple pour bouchon n'est plus disponible, il a été remplacé par le CAP-TSTM, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le CAP-TSTM

La série de banc de test de mesure de couple motorisé MTS-RA peut être utilisée comme une machine de test de couple de bureau, dévissant les bouchons et capturant le couple maximal ou vissant les bouchons à une valeur de couple programmée. La plage de rotation, dans les deux sens horaires est de 3~90 degrés/s.

Il permet d'effectuer des tests qui ne peuvent pas être réalisés par une main humaine comme le test de durabilité de répétition d'ouverture de bouteille, la torsion de PCB etc. Le MTS-RA affiche le couple en fonction de l'angle. Le réglage motorisé permet une meilleure précision et reproductibilité par rapport au test manuel.

Les bancs de test de mesure de couple MTS-RA ont plusieurs capacités jusqu'à 100 kgf-cm/ 1000 N-cm. Des échantillons de diamètres de 20 mm à 160 mm, des bouchons de 20 mm à 90 mm et des hauteurs de 130 mm à 215 mm peuvent être testés. Des tables d'échantillons sont disponibles en option, des étaux de capuchons sont disponibles pour des conteneurs spéciaux. Des modèles spéciaux à longue colonne pour de grands échantillons sont également disponibles. Le contrôle numérique de la vitesse de 3~90° par seconde par pas de 0.1 degré garantit des vitesses de test constantes.

Modes de fonctionnement manuels & automatiques,
Le testeur fonctionne en mode manuel et automatique. Le mode d'utilisation en temps réel afin d'afficher des couples transitoires ou un mode pic pour capturer le couple maximal. Le mode unidirectionnel peut être utilisé pour mesurer rapidement et facilement le couple de serrage ou de desserrage. Le mode de maintien est utilisé pour maintenir une valeur de couple spécifiée pour une certaine direction.

Mode Manuel
One Way Trip Mode – Le testeur effectue une rotation dans le sens horaire ou antihoraire jusqu'à ce qu'une des deux conditions soit atteinte (valeur du couple ou temps). Quand une condition est satisfaite, le testeur s'arrête.

Mode Maintien
Le testeur effectue une rotation dans le sens horaire ou antihoraire jusqu'à ce qu'une des deux conditions soit atteinte (valeur du couple ou temps). Si la limite de couple est atteinte, le testeur maintiendra le couple pendant une durée prédéterminée.

Interface Améliorée
Des menus de programme sont en language simple et le sélecteur de programme unique rend les sélections entrantes simples. Les unités de mesure sélectionnées sont lbf-in, kgf-cm, or N-cm. L'enregistrement dans la mémoire permet de stocker jusqu'à 1000 valeurs qui peuvent être transmises en utilisant une clé USB. Vous pouvez utiliser le logiciel d'acquisition de données ZT Logger Data, inclu, pour collecter les données. Le testeur peut exporter directement vers un lecteur flash ou dans notre logiciel avec une vitesse de 2000 données par seconde.






Caractéristiques
  • Test automatique de couple de bouchon pour ouverture et fermeture
  • Serrage de bouchon avec une valeur de couple programmée
  • Desserrage de bouchons en utilisant des indicateurs LED à code de couleur pour effectuer des tests de réussite/échec
  • Arrêt à un couple programmé et afffiche l'angle du couple ou s'arrête à un angle souhaité pour mesurer un couple
  • Mode en temps réel ou mode maximum (réglable)
  • 1000 données en mémoire pour un téléchargement vers un ordinateur
  • Sorties USB (port COM virtuel), RS-232C, Digimatic et Analogique
  • Diamètres de conteneur d'échantillon : 20~160 mm; diamètres de bouchon : 20~90 mm; hauteur : 215 mm (tailles spéciales sur demande)
  • Contrôle numérique de la vitesse 3°~90° par seconde par incrément de 0.1 degré
  • Capacité de surcharge de 200% de l'échelle totale avec alarme à 110% de l'échelle totale

Spécifications
Précision :± 0.5% de l'échelle totale ± 1 chiffre
Affichage : 4-chiffres
Mise à jour de l'écran :10 fois/s
Taux d'échantillonnage :Maximum 2000 données/s
Unités :N-m, N-cm, kgf-m, kgf-cm, Lb- in, ozf-in
Sécurité de surcharge :200% de l'échelle totale
Alarme de surcharge : Approx.110% de l'échelle totale (message d'alerte et alarme)
Batterie :8 heures (8 heures avec une charge complète)
Indicateur de batterie :Indique les 3 états de charge, haut, moyen et bas
Mise à zéro automatique :De 1,0 à 60 secondes (réglable)
Signal de sortie :RS232C (8,1,N,19200), analog ± 2V DC, collecteur ouvert 4x (+NG, Ok, -NG, OVL), max. 30V DC, 10mA, Mitutoyo Digimatic
Plage de température :0 - 40°C
Humidité de l'air :20 - 80% RH, max.
Diamètre de l'échantillon :20 - 160 mm
Diamètre du bouchon :20 - 90 mm
Hauteur de l'échantillon :130 - 215 mm (tailles spéciales sur demande)
Mémoire :1000 points de données (max)
Cheville :2.5 cm standard, 10 cm en option
Poids brut :Appr. 18,5 kg
Garantie :2 ans

Ecran électroluminescent (ELD)

Fonctions

CAP-MTS-RA

Maintien pic (sens horaire et antihoraire)

Comparateur (jugement OK/NG)

Ecran réversible

Inversion de signe

Affichage de l'heure

Mémoire interne

1000 données

Dumping

Mise à zéro du minuteur

Alarme +NG

Arrêt automatique



Sortie

CAP-MTS-RA

Série (RS232C)

Mitutoyo digimatic

2 sorties analog VDC (D/A)

USB

Comparateur 3 étapes (-NG/OK/+NG)

Alarme surcharge


Kit complet

Le kit comprend

  • Banc d'essai de couple motorisé MTS-RA
  • 4x chevilles standards 2,5 cm (autres disponibles sur demande),
  • Adaptateur/chargeur AC
  • Logiciel d'acquisition des données ZT Logger
  • Manuel d'utilisation


Plages de mesure - Capacité (Résolution)
Modèle Plages lbf/in Kgf-cm N-cm
CAP-MTS-RA-15   15.00 (0.01) 20.00 (0.01) 200.0 (0.1)
CAP-MTS-RA-40   40.00 ( 0.01) 50.00 (0.01) 500.0 (0.1)
CAP-MTS-RA-85   85.0 ( 0.1) 100.0 ( 0.1) 1000 (1)
