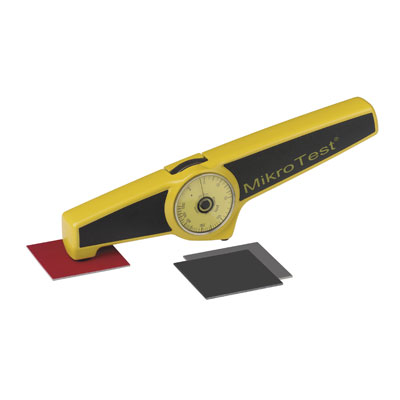

Le MikroTest a été la jauge d’épaisseur de revêtement la plus largement utilisée dans le monde durant ces 40 dernières années. Le MikroTest est conforme aux normes techniques les plus élevées de toutes les jauges d’épaisseurs de revêtement magnétiques analogiques. Cette jauge d’épaisseur de revêtement magnétique utilise le principe de l’attraction magnétique afin de mesurer tous revêtements non magnétiques sur de l’acier ainsi que du nickel galvanisé sur de l’acier.
La mesure de l’épaisseur de revêtement repose sur l’attraction magnétique. La force d’attraction est liée à la distance entre un aimant permanent et un substrat en acier. Cette distance représente l’épaisseur du revêtement à mesurer. L’aimant est soulevé de la surface par l’intermédiaire d’un ressort relié au bras de l’aimant. La force nécessaire pour soulever l’aimant est directement liée à l’angle de rotation du ressort de torsion. Ce principe de mesure est aussi particulièrement adapté au nickel électrolytique sur du cuivre, de l’aluminium ainsi que d’autres métaux non ferreux. Ce principe de mesure permet une mesure entièrement automatique où aucune alimentation ni étalonnage ne sont nécessaires.
Le MikroTest est fourni en 11 modèles différents afin de s’adapter à chaque application demandée. Le système de mesure équilibré assure des mesures précises à tout angle : horizontal, vertical et au-dessus. L’appareil offre ainsi, la possibilité d’effectuer des mesures sur des surfaces courbes. Il vous permet, grâce à son fonctionnement automatique, de prendre des mesures précises dans des tubes ainsi que sur des pièces rondes.
MikroTest 5 - Entrainement manuel du mécanisme de mesure. On tourne la roue de mesure contre la butée avant. Ensuite on la tourne lentement à la main dans le sens inverse jusqu’à ce que l’aimant se libère de l’objet à mesurer.
MikroTest 6 -Entrainement automatique du mécanisme de mesure par un mécanisme à ressort. On tourne la roue de mesure, avant la mesure, contre la butée. Après le démarrage, l’entrainement à retardement intégré effectue automatiquement la mesure.
Plage : | 6 S3 : 0,2 mm - 3 mm 6 S5 : 0,5 mm - 5 mm 6 S10 : 2,5 mm - 10 mm 6 NiFe50 : 0 µm - 50 µm |
Application : | 6 S3; 6 S5; 6 S10 : émail, plastique, caoutchouc sur acier 6 NiFe50 : nickel électrolytique sur acier |
Tolérance : | 6 S3 : ± 5 % - de la lecture 6 S5 : ± 5 % - de la lecture 6 S10 : ± 5 % - de la lecture 6 NiFe50 : ± 2 µm 6 NiFe50 : + 8 % - de la lecture |
Surface minimale : | 6 S3 : Ø 30 mm 6 S5 : Ø 50 mm 6 S10 : Ø 50 mm 6 NiFe50 : Ø 20 mm |
Rayon de courbure minimal : | 6 S3 : 15 mm - convexe 6 S3 : 25 mm - concave 6 S5 : 15 mm - convexe 6 S5 : 25 mm - concave 6 S10 : 15 mm - convexe 6 S10 : 25 mm - concave 6 NiFe50 :10 mm - convexe 6 NiFe50 : 25 mm - concave |
Épaisseur de base minimale : | 6 S3 : 1,0 mm 6 S5 : 1,0 mm 6 S10 : 2,0 mm 6 NiFe50 : 0,5 mm |
Température ambiante : | -20 °C - 100 °C |
Conforme aux normes : | DIN EN ISO 2178, DIN 50 982, ASTM B 499, E 376, D 1186, G 12, B 530, BS 5411 et ISO 2361 |
Dimensions : | Jauge : 215 mm x 55 mm x 29 mm Mallette de transport en plastique : 235 mm x 185 mm x 46 mm |
Poids : | Jauge avec mallette inclue, approx. 560 g |
Type | Capacité | Application | Precision | Surface de mesure minimale | Rayon de courbure minimale | Epaisseur minimale de la base | |
---|---|---|---|---|---|---|---|
5/6 G | 0-100 μm | Couches galvaniques sur acier** | ± 1 µm ou 5% de la valeur de mesure | Ø 20 mm | 5 mm convexe/ 25 mm concave | 0,5 mm | |
5/6 F | 0-1000 μm | Peintures, laques sur acier** | ± 5 µm ou 5% de la valeur de mesure | Ø 30 mm | 8 mm convexe/ 25 mm concave | 0,5 mm | |
6 S3 | 0.2-3 mm | Email, plastiques, caoutchouc sur acier** | ± 5% de la valeur de mesure | Ø 30 mm | 15 mm convexe/ 25 mm concave | 1,0 mm | |
6 S5 | 0.5-5 mm | Email, plastiques, caoutchouc sur acier** | ± 5% de la valeur de mesure | Ø 50 mm | 15 mm convexe/ 25 mm concave | 1,0 mm | |
6 S10 | 2.5-10 mm | Email, plastiques, caoutchouc sur acier** | ± 5% de la valeur de mesure | Ø 50 mm | 15 mm convexe/ 25 mm concave | 2,0 mm | |
6 S20*** | 7.5-20 mm | Email, plastiques, caoutchouc sur acier** | ± 5% de la valeur de mesure | Ø 100 mm | 100 mm convexe/150 mm concave | 7,0 mm | |
Ni 50 6 | 0-50 μm | Nickel galvanisé sur des substrats non ferreux | ± (1 µm + 5% de la valeur de mesure) | Ø 15 mm | 5 mm convexe/ 25 mm concave | -- | |
Ni 100 6 | 0-100 μm | Nickel galvanisé sur des substrats non ferreux | ± (1 µm + 5% de la valeur de mesure) | Ø 15 mm | 5 mm convexe/ 25 mm concave | -- | |
NiFe50 6 | 0-50 μm | Couches galvaniques de nickel sur acierc** | ± (2 µm + 8% de la valeur de mesure) | Ø 20 mm | 10 mm convexe/25 mm concave | 0,5 mm | |
* Se référant aux étalons standard ElektroPhysik ** Acier: ST 33 à ST 60 *** Type spécial (Modèle 5 = MikroTest standard Modèle 6 = MikroTest automatique) |
