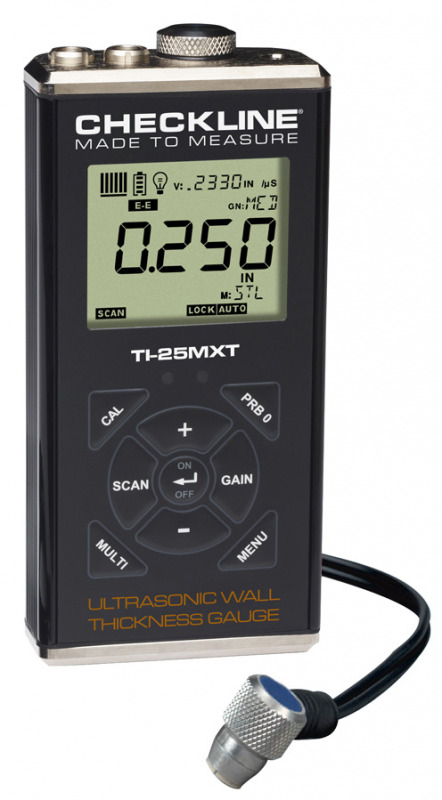

TI-25MXT jauge d'épaisseur de paroi par ultrason


Fabriqué aux États-UnisLa jauge d'épaisseur de paroi TI-25MXT est un appareil de mesure compact qui permet de déterminer l'épaisseur de paroi de matériaux par ultrason. Il convient aux matériaux tels que l'acier et d'autres matériaux tels que le verre et la céramique, les plastiques et des nombreux autres. Les mesures par ultrason conviennent spécialement pour les endroits difficilement accessible ou seulement accessibles d’un seul côté. Le TI-25MXT est donc parfaitement adapté pour le contrôle des installations de production ainsi que pour des installations industrielles, où un fonctionnement continu des machines doit être garanti pour éviter un arrêt et des coûts supplémentaires élevés.

Le boîtier robuste de la jauge d'épaisseur de paroi TI-25MXT est fait de l'aluminium extrudé. Le panneau de commande est scellé et résistant à l'eau et aux produits pétroliers, ce qui le rend idéal pour les environnements industriels difficiles ainsi que pour les applications à extérieur. Confiants de la qualité et de la fiabilité de nos équipements cette jauge est livrée avec une garantie de 5 ans.

Les mesures d'épaisseur de matériau des produits revêtus ou peints donnent de faux résultats, à moins que l'appareil ne puisse "masquer" l'épaisseur de la couche. Pour cette raison, la TI-25MXT est équipée de deux modes de mesure facilement commutables:

  • Mode Pulse-Echo pour les matériaux non revêtus:

Plage de mesure: 0,63 - 914.4 mm (en fonction de la tête d’essai et du matériau)
Ce mode est utile pour déterminer l’épaisseur de la paroi et vérifier la présence de grandes zones de défauts.

  • Mode écho-écho (écho multiple) pour les mesures par revêtement:

Plage de mesure: 2,54 - 25,4 mm et revêtement maximum: 1,9 mm
Ce mode convient à la mesure par revêtements. L'épaisseur de la couche est automatiquement déterminée et masquée par l'appareil. L'utilisateur peut voir sur l'écran la valeur mesurée pour le substrat sans devoir faire des conversions compliquées.




Caractéristiques
  • Mesures en mode écho-pulsé ou écho-écho
  • Appareil de mesure compact pour déterminer l'épaisseur du matériau tout en réduisant l'épaisseur de la couche
  • Affichage LCD éclairé avec barre d'état pour l'indication de la qualité du signal
  • Résolution: 0,01 mm
  • Certificat d'étalonnage traçable NIST inclus
  • Classe de protection IP65
  • 5 ans de garantie

Applications types
Applications types

Limites de mesure
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces8.89 mm
Minimum Radius for Concave Surfaces76.2 mm
Minimum HeadroomMinimum Headroom25.0 mm
Minimum Sample DiameterMinimum Sample Diameter3.8 mm
Minimum Substrate Thickness - FMinimum Substrate Thickness - Fna
Minimum Substrate Thickness - NFe na

Fonctions supplémentaires:

Réduction à zéro:
Mise à zéro automatique ou manuelle de la tête de test

Diamètre de la sonde:
Spécifiez le diamètre de la sonde pour une linéarité accrue.

Scan de surface à grande vitesse:
Renvoie la valeur la plus basse détectée lors d'un balayage à 100 Hz.

Mode différentiel:
Renvoie l'écart ± par rapport à une valeur nominale entrée.

Mode d'alarme:
Limites maximales et minimales réglables. Dépasser la limite signale une alarme visuelle et sonore.


Kit complet

La TI-25MXT est livré dans un kit complet comprenant:

  • Mesureur d'épaisseur de paroi par ultrasons TI-25MXT
  • Sonde à ultrasons pour matériaux revêtus
  • 120 ml de fluide de couplage
  • Certificat d'étalonnage traçable NIST
  • 2 piles AA
  • Mode d'emploi











Accessoires

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI



    Plus de détails

    A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI 127313

    Piles AA rechargeables Li-Ion via USB vers USB-C


    • Batterie rechargeable Li-Ion
    • Tension stable de 1,5 V sur 95% du temps d'exécution
    • Chargé via le câble USB vers USB-C

    Plus de détails

    Piles AA rechargeables Li-Ion via USB vers USB-C 127554

    Catégorie Sondes


    Sur cette page il y a les pièces détachées/sondes de remplacement du mesureur d'épaisseur de revêtement.

    Plus de détails

    Catégorie  Sondes 0

    Spécifications
    Plage de mesure avec sonde standard:Pulse Echo: 0.63 - 199.9 mm (selon le matériau et la sonde)
    Echo Echo: 2.54 - 25.4 mm (mesure à travers le revêtemeny)
    Plage de mesure:Pules-Echo: 0,63 - 914,4 mm (selon le matériau et la sonde)
    Echo-Echo: 2,54 - 25,4 mm
    Résolution:0.01 mm
    Epaisseur maximale du revêtement:1.9 mm
    Affichage:- Grand écran LCD avec 4,5 chiffres de 1,3 cm de haut - Rétroéclairage réglable - Division en segments individuels, restitution claire des informations avancées
    Affichage du taux de mise à jour:10 Hz
    Vitesse du son:Réglable de 305 à 18,542 m / s
    Incrêment:Plage de 40-52 dB par incréments de 3 dB
    Incrêment dépendant du temps:Utilisable en mode P-E et E-E en fonction de la sonde et de la fréquence
    Sonde:Utilisable avec des sondes à deux éléments 1-10 MHz
    Câble de sonde:Câble étanche avec connexions non polarisées, longueur 1,2 m
    Source de courant:2x piles alcalines 1,5 V, 1,2 V NiCad et 1,5 V lithium AA
    Dimensions du logement:63.5 x 31.5 x 131.3mm (LxWxH)
    Température de fonctionnement:-30 - 75°C
    Garantie:5 ans

    Achetez maintenant
    Produits

    Nom du produit
    Prix
    Quantité
    136624
    TI-25MXT Jauge d'épaisseur de paroi pour revêtements
    € 1.880,00
    136625
    TI-25DLXT Mesureur d'épaisseur de paroi pour revêtements
    € 2.071,00
    137200
    TI-25MXT-WOP Wall Thickness Gauge without Probe
    € 1.576,00

    Accessoires

    Nom du produit
    Prix
    Quantité
    136674
    A-302-6002 - Protective Rubber Boot For TI-Series Small
    € 111,00
    135573
    CF-AN-125ml Agent de couplage ultrasonore 125ml
    € 9,95
    139547
    Piles AA rechargeables Li-Ion - 4 pièces (avec câble USB vers USB-C)
    € 25,00
    Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
    Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
