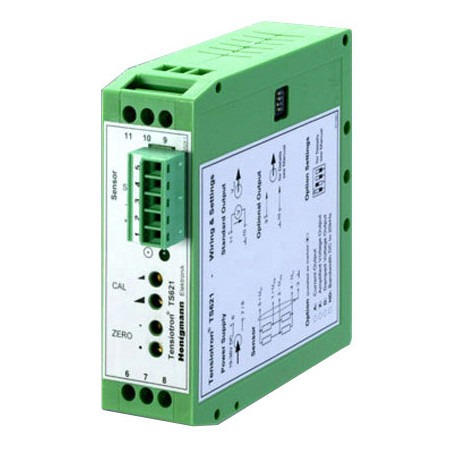

TS621 Amplificateur jauge de contrainte


Fabriqué en AllemagneL'amplificateur électronique TS621 pour jauge de contrainte fournit des capacités de conditionnement de signaux adaptées pour une utilisation avec la pluspart des capteurs à jauge de contrainte. Il est livré dans un boitier rail DIN pour faciliter son installation.

Les performances du TS621 comprennent l'isolation galvanique, l'alimentation régulée pour le capteur, les réglages grossiers et fins de l'étalonnage, des serres-fils pour l'alimentation et les sorties analogiques avec un connecteur amovible pour l'entrée du capteur.


Caractéristiques
  • Conçu pour être utilisé avec une large gamme de jauge de contrainte, capteurs de tension, de force et de charge
  • L'isolation galvanique minimise les risques d'interférence du signal dont les erreurs de masse
  • Sortie analogique 0-10 VDC
  • Précision de ± 0.1 %
  • Alimentation d'entrée de 19-36 VDC non-régulée
  • Excellente protection contre les surcharges et protection contre polarité inverse, incluses
  • Fournit une alimentation régulée de 10 VDC pour le capteur

Options
En version standard l'amplificateur de mesure offre une sortie de tension. Le TS 621 peut être étendu avec une sortie supplémentaire.
Option D : 2nd tension de sortie, de 0 à ± 10 V
• Fréquence d'arrêt sélectionnable
• 0.5 - 5 - 10 - 20 Hz
• Configurée avec les switches DIP
Veuillez cliquer pour voir l'animation


Signal tension avec partie dynamique (fréquence environ 3Hz)
Fréquence d'arrêt = 5Hz
Option X : 2nd tension de sortie de 0 à ± 10 V
• Amplification additionnelle, sélectionnable 2-, 3-, 4- ou 5- fois
• Filtrée (fréquence d'arrêt à 25 Hz)
• Configurée avec des switches DIP

Option A : Sortie courant additionnelle
• Bipolaire de 0 à ± 20 mA
• Unipolaire de 0 à + 20 mA
• Unipolaire de 4 à + 20 mA
• Configurée par des switches DIP

Option TS621-AD : Sortie courant 0/4-20 mA, filtrée
• Bipolaire de 0 à ± 20 mA
• Unipolaire de 0 à +20 mA
• Unipolaire de 4 à +20 mA
• Fréquence d'arrêt 0,5 / 5 / 10 / 20 Hz
• Configurée par des DIP-switches

Produits associés

RFS Capteur tension sur ligne


  • Résolution de 0.1 % ou mieux
  • Capteur en acier inoxydable, robuste, hermétiquement fermé
  • Protection surcharge jusqu'à 800 %

Plus de détails

RFS Capteur tension sur ligne

DPM502 Indicateur digital de tension


  • La fonction d'amortissement permet de réduire les fluctuations de l'écran
  • Alimentation 24 VDC avec isolation galvanique

Plus de détails

DPM502 Indicateur digital de tension

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann


  • Affichage graphique et numérique, en temps réel, des valeurs mesurées, indiquant la valeur réelle en unités de tension
  • Exporte les données en format ASCII

Plus de détails

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann

MU621 Indicateur de tension/ amplificateur


  • Pour les jauges de contrainte
  • 1 à 4 canaux de mesure

Plus de détails

MU621 Indicateur de tension/ amplificateur

Spécifications
Types de capteur : Jauge de contrainte, pont complet
Impédance : Minimum 150 Ohms
Précision totale : 0.1 % (n'importe quelle partie de la gamme)
Alimentation requise : De 19 à 36 VDC (24 VDC, type)
En option : De 9 à 18 VDC (12 VDC, type)
Alimentation fournit au capteur : 10 VDC, régulée (± 5 VDC par rapport à la masse)
Plage d'étalonnage : De 38 à 580 %
Sortie du TS621 : 0 - 10 VDC ( standard)
Sorties en option : Courant (option A), 0-20/4-20 mA, réglée par l'utilisateur
Tension amplifiée (option X), 2X, 3X, 4X, 5X
Tension amortie (option D) à 4 secondes
Isolation entre E/S : Isolation galvanique utilisant un convertisseur intégré DC-DC entre l'alimentation d'entrée et les signaux de sortie
Consommation courant : 100 mA @ 24 VDC
Température de fonctionnement : De 0 à 60 °C
Types de connecteur : Serre- fils
Dimensions : 80 x 25 x 95 mm (H x l x L)
Poids : 100 g
Montage : Installation Rail DIN (rail Din non fourni)
