TS481 Amplificateur de mesure de jauge de contrainte

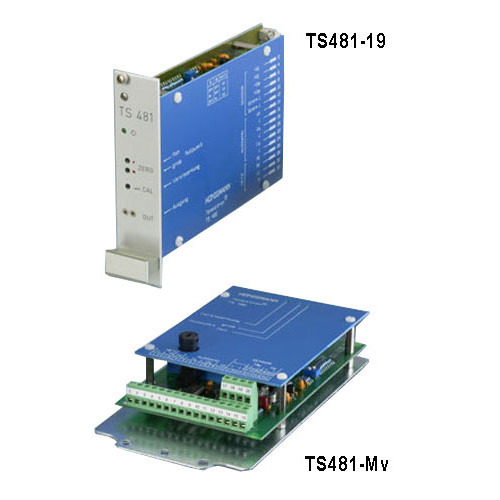

TS481-19
(monté sur Rack 19")

TS481-M
(monté sur surface)

La carte amplificatrice de jauge de contrainte TS481 est conçue pour être utilisée avec les capteurs de tension RFS/NWS et WTS. Elle est disponible en deux versions : Montée sur une Surface (M) ou montée sur un Rack 19" (19).


Caractéristiques
  • L'isolation galvanique minimise les risques d'interférence du signal dont les défauts de masse
  • En option, configuration antidéflagration
  • Précision de ± 0.1 %
  • Signal de sortie analogique 0-10 VDC (standard). Un courant de sortie peut être ajouté, en option, pour fournir 0-20/4-20 mA (option A)
  • La fonction amortissement élimine les fluctuations de tension - activée par l'utilisateur

Produits associés

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann


  • Affichage graphique et numérique, en temps réel, des valeurs mesurées, indiquant la valeur réelle en unités de tension
  • Exporte les données en format ASCII

Plus de détails

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann

Spécifications
Types de capteur :Pont de jauge de contrainte, pont entier
Impédance :Minimum 150 Ohms
Précision :0,1 % (toute portion de la plage)
Alimentation :115 VAC, 50/60 Hz
Pour la version 230 VAC, ajoutez le suffixe "-230" (par ex. : TS481-M-230)
Alimentation au capteur :10 VDC, régulée (± 5 VDC par rapport à la masse)
Plage d'étalonnage :De 60 à 450 %
Isolation entre E/S :Isolation galvanique en utilisant un convertisseur intégré DC-DC entre l'alimentation d'entrée et les signaux de sortie
Consommation électrique :100 mA @ 24 VDC
Coefficient de température :< 0.05 % par °C
Style de montage :TS481-19 : montage par Rack
TS481-M : Montage surface
Types de connecteur :TS481-19 : Fiche de contacts, 32 poles par DIN 41612D
TS481-M : Serre vis
Dimensions (en mm) :TS481-19 : 100 x 1600 (3HE/6TE)
TS481-M : 107 (L) x 207 (l) x 40 (H)
Poids :TS481-19 : 400 g
TS481-M : 600 g
