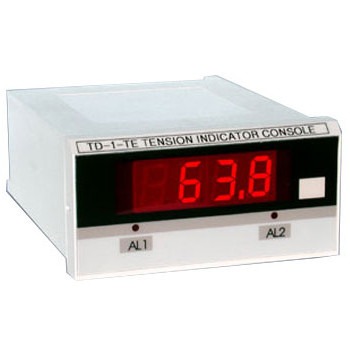

TD-1-TE Indicateur de tension
Le TD-1-TE Indicateur de tension n'est plus disponible, il a été remplacé par le SC-PM, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le SC-PM
Affiche précisément la tension de tous les capteurs Checkline sur un écran LED lumineux. Il est facile à configurer et à utiliser, et permet un montage facile du panneau avec connecteur 1/8 DIN.- Valeurs seuils haute et basse configurables par l'utilisateur avec alarme et relais
- TD-1 fournit une tension régulée de + 5 V DC pour les capteurs SR
- Sortie analogique 4-20 mA et 0-10 VDC pour l'enregistrement et le contrôle
- TD-1-TE fournit une tension régulée de + 15 V DC pour les capteurs THR (nécessite l'option "A" sur le capteur de tension)
- Câble de connexion pour le capteur, en option
| Affichage : | 0-1999 |
| Ecran : | 3½- chiffres, LED rouge, 14.4 mm de hauteur |
| Point décimal : | Sélectionné par l'utilisateur à l'aide d'un cavalier interne |
| Alimentation des capteurs : | + 5 V DC, régulée (TD-1) + 15 V DC, régulée (TD-1-TE) |
| Sortie analogique : | 4-20 mA ou 0-10 V DC, sélectionnée par l'utilisateur |
| Fréquence de réponse : | 100 Hz |
| Boîtier : | Plastique haute résistance |
| Dimensions : | 96 mm L x 48 mm H x 103 mm l |
| Connexion panneau (TD-1) : | 92 x 44 mm |
| Température d'utilisation : | 0 - 50 °C |
| Fonctionnement relais : | Hi-Hi/ Hi ou Hi-Lo |
| Classe relais : | 1 Amp @ 250 V AC/30 V DC, ouvert normalement |
| Alimentation requise : | 115/230 VAC ± 10 %, 50/60 Hz |
