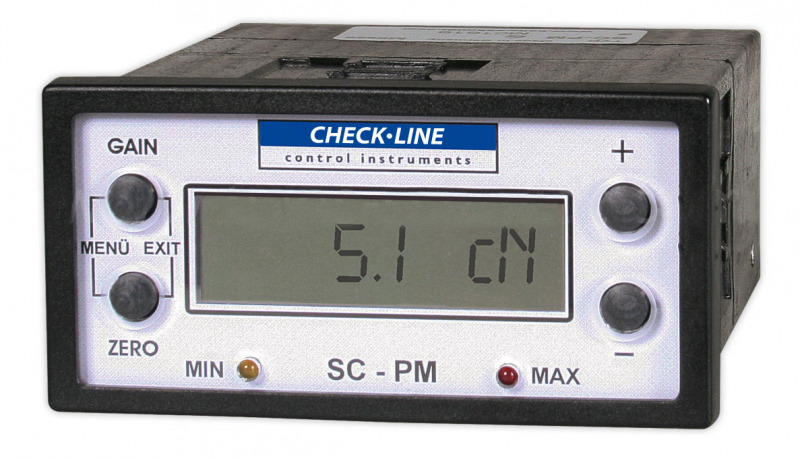

SC-PM Moniteur


Fabriqué en Allemagne

2 modèles sont disponibles

Modèle Capteurs raccordables Signal de sortie
SC-PM Capteur avec amplificateur de mesure 0 - 10 V DC, Collecteur ouvert
SC-PMD Capteurs sans amplificateur de mesure 0 - 10 V DC, Collecteur ouvert



Panneau avec affichage digital (1/8 Din Cutout), signal de sortie RS 232, sortie analogique et alarme pour des valeurs de seuil Min et Max définies par l'utilisateur. Tous les capteurs de tension, de série TS et LTS, avec un signal de sortie analogique 0 - 1 V peuvent être connectés.



3 étalonnages différents pour les matériaux fournis par le client peuvent être enregistrés dans cette unité.



Disponible avec sortie digitale pour le traitement de données par PC




Panneau arrière de l'indicateur : connectique pour alimentation, signaux de sortie (RS 232, 0 - 10 V DC, collecteur ouvert)


Caractéristiques
  • Connexion de série TS et LTS avec sortie analogique 0-1 V DC, et, en option, série sans amplificateur intégré
  • Valeurs seuils paramétrables par l'utilisateur (alarmes Min et Max) avec LED et sortie collecteur ouvert pour unité avec signal externe
  • Amortissement ajustable pour faciliter la lecture lors de tension fluctuante
  • Panneau avec affichage digital
  • Affichage avec matrice LCD, 12 mm de hauteur avec rétroéclairage
  • Interfaces :
    Analogique : 0 - 10 V DC (standard)
    Digitale (en option) : RS 232 ou RS 422
    Courant (en option) : 4 - 20 mA (au lieu de sortie 0 - 10 V DC)
  • Réglage et enregistrement de 3 matériaux différents
  • Menu pour configurer l'appareil (alarmes de valeur seuil, amortissement, unités, plage de tension, ajustement graphique)
  • Réglage pour le capteur connecté (mise à zéro et gain)
  • Certifié CE avec capteur connecté

Signal de sortie
Nom Signal de sortie
Standard
Analogique 0 - 10 V DC
Collecteur ouvert
Code A3
4 - 20 mA au lieu de 0 - 10 V DC
Collecteur ouvert
Code 232
Digital RS-232
Analogique 0 - 10 V DC
Collecteur ouvert
Jusqu'à 100 valeurs peuvent être transférées par seconde
Code 422
Digitale RS-422
Analogique 0 - 10 V DC
Collecteur ouvert
Jusqu'à 100 valeurs peuvent être transférées par seconde
Cliquez sur l'image pour plus d'informations

Kit complet
Unité avec emballage de transport, manuel d'utilisation en anglais et allemand, certificat de conformité avec ordre 2.1 selon EN 10204

Spécifications
Affichage digital : Matrice à point LCD, 12 mm de haut avec rétroéclairage
Unités de mesure : cN, daN, g ou kg sélectionnables selon la plage
Amortissement réglable : 9 ajustements réglables (amortissement électronique, moyenne mobile)
Signal de sortie : Analogique : 0 - 10 V DC /R (dernier)
Digitale (en option) : RS 232 ou RS 422 (19200, 8, N, 1), 100 mesures/s
Courant (en option) : 4 - 20 mA au lieu de 0 - 10 V DC
Signal d'entrée : 0 - 1 V DC, option mV
Alarmes valeurs de seuil : Limites min/max programmables avec LED
Sortie alarme : Collecteur ouvert max 30 V DC, 10 mA
Ajustement : Enregistrement pour 3 matériaux différents (ajustement standard + 2 matériaux fournis par le client)
Alimentation : 15-24 V DC, 100 mA
Plage de température : 10-45 ºC
Humidité de l'air : 85 % HR, max
Boîtier : Plastique
Dimensions : 115 x 95 x 48 mm (Lx l xH), coupe panneau 92 x 44 mm
Poids net (brut) : Approx. 300 g (approx. 1000 g)
