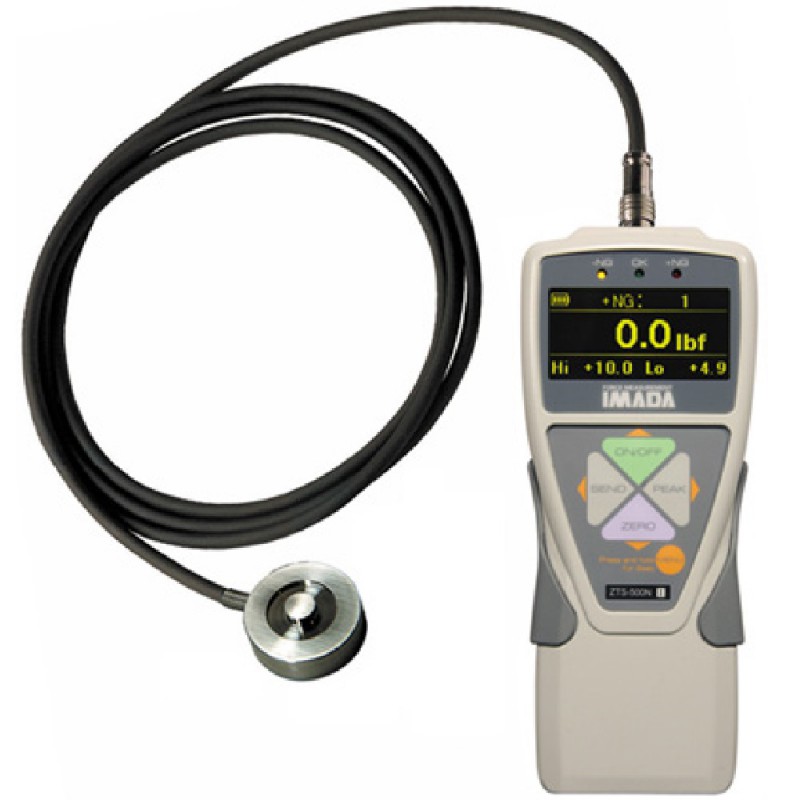

ZT-LM Dynamomètre numérique de compression avec capteur bouton


La série de dynamomètres ZT-LM mesure les forces de compression grâce à un capteur de style bouton, à distance. Idéal pour être utilisé dans des applications à accès limité. Le capteur est connecté via un câble de 2,5 m ce qui permet de positionner l'écran dans un lieu sûr et approprié.

Le dynamomètre de séries ZT est équipé d'un écran électroluminescent qui est très visible dans les lieux sombres. Il s'agit d'un appareil convivial avec des menus qui sont faciles à utiliser. Il dispose de menus à programmes multi-langues : Anglais, Espagnol, Français, Chinois, Allemand, Italien, Coréen et Japonais.

10 plages de mesures de 10N jusqu'à 20kN

Un menu, facile à utiliser permet à l'utilisateur de sélectionner les unités, le mode de mesure, les limites haute/basse, la langue, l'écran inversé et de régler plusieurs autres paramètres.

L'écran électroluminescent (ELD) affiche la valeur de la force, l'unité et le maximum, il peut être réglé avec des données supplémentaires sélectionables par l'utilisateur comprenant les données de mémoire, le nombre +NG, les limites hautes/basses, le 1er et le 2nd maximum, la valeur de déplacement (en utilisant un banc d'essai avec l'option FA?), etc.

Les indicateurs LED à codes couleurs alertent l'utilisateur sur les conditions de Go/NoGo (réussite/échec). Lumières orange pour les valeurs inférieures à la limite basse, lumières vertes pour les valeurs entre les limites et rouge pour les valeurs supérieures à la limite haute.

Traite et transmet 2000 données réelles par seconde, pas uniquement le maximum d'un taux d'échantillonnage élevé. Le logiciel d'acquisition des données enregistrées de force , en option, est concu pour traiter jusqu'à 2000 données par seconde.



La série ZT-LM est disponible en 2 versions :
Séries ZTS-LM (Standard) & Séries ZTA-LM (Avancée) , le ZTA-LM (Avancé) comporte davantage de fonctions utiles :

Caractéristique 1 : le déplacement I/O devient possible, ce qui signifie que vous pouvez entrer/sortir le déplacement ainsi que la force lorsque vous combinez avec un banc d'essai qui dispose d'une échelle linéaire par un câble dédié ou une échelle DMK.

Caractéristique 2 : Les données en continu (100 données / s) peuvent être enregistrées dans une clé flash USB, ce qui signifie que Vous pouvez enregistrer 100 données / s en temps réel dans une clé USB en format CSV. Vous pouvez également transférer les données de mémoire interne vers une clé USB.
Même dans le cas où vous ne pouvez pas connecter votre PC pendant la mesure, vous pouvez enregistrer les données dans la clé USB et transférer plus tard les données vers votre PC via la clé USB. Sur votre ordinateur, vous pouvez insérer les données dans un graphique via Excel.

Caractéristique 3 : La valeur Maximale/minimale parmi les données de la mémoire interne peut être indiquée.
- Valeur moyenne des données de la mémoire interne peut être indiquée.
- Vous pouvez régler une certaine valeur de charge (A) et il peut capturer 2 valeurs maximales juste avant que la valeur de charge choisi chute.


Caractéristiques
  • Ecran luminescent, très visible dans les lieux sombres
  • Design ergonomique avec poignées antidérapantes et construction métallique robuste
  • Menus en plusieurs langues : Anglais, Espagnol, Français, Chinois, Allemand, Italien, Coréen et Japonais
  • Indicateurs LED, à code couleurs (vert, orange, rouge) et signal de sortie pour le test Réussite/Echec
  • Capacité de surcharge 200% de l'échelle totale
  • 1000 données de mémoire pour rappel ou téléchargement
  • Commutateur externe qui affiche "le maintien et efface"
  • Batterie interne Ni-MH ou adaptateur AC
  • Mode en temps réel et maximum (sélectionnable)
  • Les unités kgf, lbf et N sont sélectionnables
  • Alarme de surcharge et signal de sortie
  • Menus faciles à utiliser : programmation simple en huit langues. Sélectionner les unités, écran inversé, réglage des limites hautes/basses et toutes les autres fonctions en langage simple
  • Traite et transmet 2000 données par seconde

Kit complet

Le kit comprend,

  • Kit complet de fixations,
  • Capteur à distance avec câble,
  • Logiciel d'acquisition de données ZT Logger,
  • Câble USB,
  • Adaptateur/chargeur AC,
  • Certificat d'étalonnage et de traçabilité au NIST
  • Mallette de transport


Dimensions
Dimensions-ZT-LM

Dimensions-ZT-LM


Spécifications
Précision± 0,2% (échelle entière), ± 1 LSD
Unités sélectionnableslbf(ozf), kgf(gf) ou Newtons
CapacitéJusqu'à 20 kN (uniquement compression
Capacité surcharge200% de l'échelle entière (Indicateur de surcharge qui clignote au-dessus de 110% de l'échelle entière)
Longueur du câbleAppr. 2,5 m
Indicateur de batterieIndique les trois états de charge haut, moyen et bas
AlimentationBatterie rechargeable Ni-MH ou adaptateur AC
MémoireNon-volatile, rappelle jusqu'à 1000 données
LimitesLimites programmables haute/basse, LEDs à code couleur/blanc & signal de sortie
SortiesSorties USB (port COM virtuel), RS-232C, sortie digimatique et analogique ± 2 VDC
Température de fonctionnementDe 0 à 40 °C
Garantie2 ans

Plages de force
Modèle Plages Résolution
ZT-LM-2 2,200 lbf
1.000 gf
10,00 N
0,001 lbf
0,001 kgf
0,01 N
ZT-LM-4 4,400 lbf
2,000 kgf
20,00 N
0.001 lbf
0.001 kgf
0.01 N
ZT-LM-11 11,00 lbf
5,000 kgf
50,00 N
0,001 lbf
0,001 kgf
0,01 N
ZT-LM-44 44,00 lbf
20,00 kgf
200,0 N
0,01 lbf
0,01 kgf
0,01 N
ZT-LM-110 110,0 lbf
50,00 kgf
500,0 N
0,1 lbf
0,01 kgf
0,01 N
ZT-LM-220 220,0 lbf
100,0 kgf
1000 N
0,1 lbf
0,1 kgf
1 N
ZT-LM-550 550,0 lbf
250,0 kgf
2500 N
0,1 lbf
0,1 kgf
1 N
ZT-LM-1100 1100 lbf
500,0 kgf
5000 N
1 lbf
0,1 kgf
1 N
ZT-LM-2200 2200 lbf
1000 kgf
10,00 kN
1 lbf
1 kgf
0,1 kN
ZT-LM-4400 4400 lbf
2000 kgf
20,00 kN
1 lbf
1 kgf
0,01 kN

Tableau des caractéristiques de ZT-Séries
Affichage électroluminescent (ELD) ZT-Series
Fonctions ZTA
Maintien du pic
Judgment OK/NG
Affichage inversé
Sensibilité 4 étapes
Affichage multiple
Mémoire interne 1000 données
+/- Force
Mise à zéro auto de la minuterie
Alarme +NG
Arrêt auto
Calendrier
Baisse 1er/2nd pic
Détection du déplacement pour un pic de force
Réinitialiser le déplacemen
ZTS ZTA
Série (RS232C)
Digimatic [*4] Mitutoyo
Analogique Approx. +/- 2V P.E.
USB
Seuils haut/bas
Avertissement surcharge
Sortie haut/bas
Mémoire dans clé USB
[Clé USB n’est pas inclue]
Déplacement
