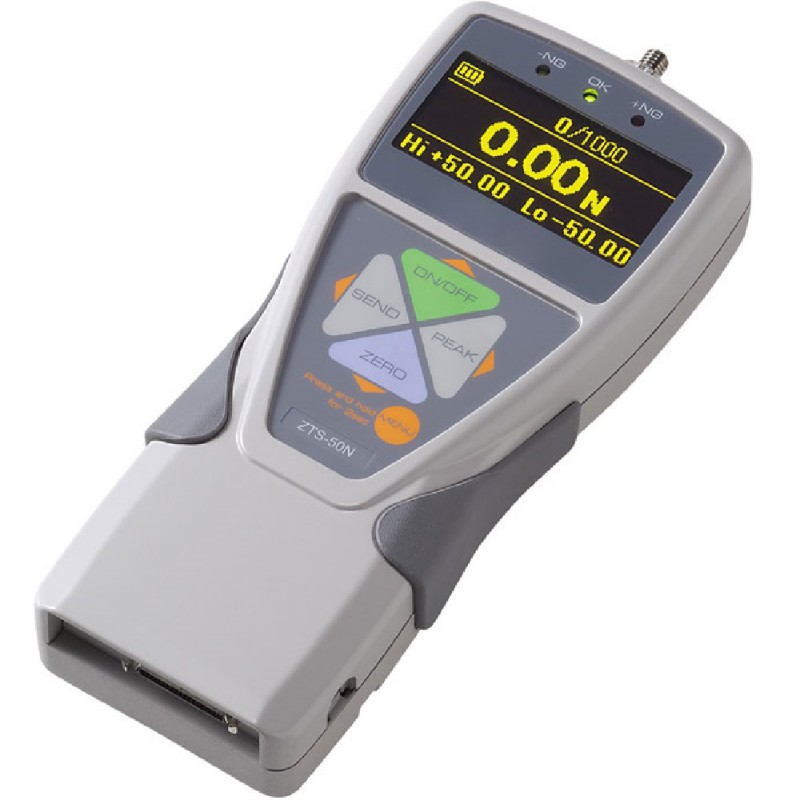

ZT Dynamomètre numérique avec affichage luminescent EL


Le dynamomètre de ZT-Series est conçu avec un affichage électroluminescent EL, il est donc très visible dans des endroits sombres. C’est un instrument très agréable à utiliser avec ses menus de fonctionnement simples. Il dispose de menus à programmes multi-langues : Anglais, Espagnol, Français, Chinois, Allemand, Italien, Coréen et Japonais.
Il peut être utilisé pour les applications suivantes :
  • 90 Test de pelage 90 degrés
  • 90 Test de collage de film
  • 90 Test de sertissage
  • 90 Test de flexion
Le logiciel d’enregistrement de données, ZT-Logger qui est inclus, peut transférer des données vers un ordinateur en un seul clic. Il comprend :
  • Valeur affichée lorsque vous appuyez sur le bouton SEND
  • Données en continue (10 données/sec). (Vous pouvez réaliser un graphique avec Excel ultérieurement)
  • Données enregistrées dans la mémoire interne
Le dynamomètre ZT-Series est disponible en 2 versions :
Séries ZTS (Standard) & Séries ZTA (Avancée)

Le ZTA (avancé) possède plus de fonctions utiles :
  • Caractéristique 1 : Déplacement I/O devient possible, cela signifie que vous pouvez ajouter/supprimer un déplacement avec la force lorsque vous combinez un banc de test possédant une échelle linéaire à l’aide d’un câble approprié ou d'une échelle DMK.
  • Caractéristique 2 : Données en continue (100 données/sec) peuvent être enregistrées sur une clé USB, cela signifie que vous pouvez enregistrer 100 données / sec en temps réel sur une clé USB au format CSV. Vous pouvez également transférer les données de la mémoire interne vers une clé USB.
    Même dans le cas où vous ne pouvez pas connecter l’ordinateur pendant la mesure, vous pouvez enregistrer des données sur la clé USB et ultérieurement transférer des données vers un ordinateur via la clé USB. Sur l’ordinateur, vous pouvez exploiter les données sur un graphique avec Excel.
  • Caractéristique 3 : Valeurs minimale/maximale de la mémoire interne de données peuvent être indiquées.
    - Valeur moyenne de la mémoire interne de données peut être indiquée.
    - Vous pouvez définir une valeur de charge (A), le dynamomètre peut capturer 2 valeurs pics (max.) juste avant la diminution de la valeur de charge définie.
Vous pouvez l’utiliser à la main pour des tests de compression/tension de base, mais nous recommandons de combiner le dynamomètre avec un banc de test.


Caractéristiques
  • Écran EL électroluminescent très visible dans des lieux sombres
  • Design ergonomique avec poignées antidérapantes, construction métallique robuste
  • Menus du programme multi-langues : Anglais, Espagnol, Français, Chinois, Italien, Coréen et Japonais
  • Indicateurs LED à codes colorés et signal de sortie de test Go/No Go
  • Capacité jusqu’à 5000 N/Kg (pousser/tirer)
  • Capacité de surcharge 200 % de la pleine échelle
  • 1 000 mémoires de données pour rappel ou téléchargement
  • Commutateur externe affiche hold (maintien) et clear (efface)
  • Piles internes Ni-MH ou adaptateur AC
  • Mode en temps réel ou pic (sélectionnable)
  • Les unités kgf, lbf et N sont sélectionnables
  • Alarme de surcharge et signal de sortie
  • Menus facile à utiliser : Rendent la programmation simple dans huit langues. Sélection d’unités, écran inversé, réglage des valeurs de seuils haut/bas et toutes les autres fonctions en language clair
  • Processus et transmission de 2000 données par seconde

Kit complet
Le dynamomètre numérique ZT est livré dans un set complet, comprenant :
  • Set complet de fixations
  • Logiciel d’acquisition de données ZT Logger
  • Câble USB 
  • Adaptateur/chargeur AC
  • Certification d’étalonnage de traçabilité du NIST
  • Mallette de transport
La poignée OH-1 est incluse dans les modèles ZTS/ZTA 550 & 1100.

Spècifications
Précision :± 0,2 % pleine échelle, ± 1 LSD
Unités sélectionnables :Newtons, kgf (gf) ou lbf (ozf)
Capacité surcharge :200 % de la pleine échelle (indicateur surcharge clignotant au-delà de 110 % de la pleine échelle)
Alimentation :Piles Ni-MH rechargeables ou adaptateur AC
Indicateur piles :Indique trois états de charge, haut, médian et faible
Mémoire :Non-volatile, rappel jusqu’à 1000 données
Valeurs seuil :Valeurs seuils hautes/basses programmables, LEDs blanches / code couleur & signal de sortie
Sorties :Sorties USB (port COM virtuel), RS-232C, sortie Digimatic et ± 2 VDC analogique
Température de fonctionnement :de 0 à 40 °C (de 32 à 100 °F)
Affichage :Organique EL à 4-chiffres
Mise à jour de l’affichage :10 / sec
Taux d’échantillonnage :2000 données/s au maximum
Poids :Modèle de 2 N à 1000 N : Approx. 490 g
2500 N, 5000 N : Approx. 1100 g
Garantie :1 an

Dimensions
Dimensions ZT


Tableau de comparaison des caractéristiques de ZT-Séries
Affichage électroluminescent (ELD) ZT-Series ZT-Series
Fonctions ZTS ZTA
Maintien du pic
Judgment OK/NG
Affichage inversé
Sensibilité 4 étapes 4 étapes
Affichage multiple
Mémoire interne 1000 données 1000 données
+/- Force
Mise à zéro auto de la minuterie
Alarme +NG
Arrêt auto
Calendrier
Baisse 1er/2nd pic -
Détection du déplacement pour un pic de force -
Réinitialiser le déplacemen -
Sortie ZTS ZTA
Série (RS232C)
Digimatic [*4] Mitutoyo
Analogique Approx. +/- 2V P.E. Approx. +/- 2V P.E.
USB
Seuils haut/bas
Avertissement surcharge
Sortie haut/bas -
Mémoire dans clé USB
[Clé USB n’est pas inclue]
-
Déplacement -

Plages de tension
ModelRanges Affichage Précision Filetage Pièces incluses
ZTS/ZTA-2 2 N
200 gf
7 ozf
2 000 N
200.0 gf
7.00 ozf
0.001 N
0.1 gf
0.01 ozf
M6 de A1 à A8
ZTS/ZTA-5 5 N
500 gf
18 ozf
5 000 N
500.0 gf
18.00 ozf
0.001 N
0.1 gf
0.01 ozf
M6de A1 à A8
ZTS/ZTA-20 20 N
2 kgf
4.4 lbf
20.00 N
2.000 kgf
4.400 lbf
0.01 N
0.001 kgf
0.001 lbf
M6de A1 à A8
ZTS/ZTA-50 50 N
5 kgf
11 lbf
50.00 N
5.000 kgf
11.00 lbf
0.01 N
0.001 kgf
0.01 lbf
M6de A1 à A8
ZTS/ZTA-100 100 N
10 kgf
22 lbf
100.0 N
10.00 kgf
22.00 lbf
0.01 N
0.01 kgf
0.01 lbf
M6de A1 à A8
ZTS/ZTA-200 200 N
20 kgf
44 lbf
200.0 N
20.00 kgf
44.00 lbf
0.01 N
0.01 kgf
0.01 lbf
M6 de S1 à S8
ZTS/ZTA-500 500 N
50 kgf
110 lbf
500.0 N
50.00 kgf
110.0 lbf
0.1 N
0.01 kgf
0.01 lbf
M6de S1 à S8
ZTS/ZTA-1000 1000 N
100 kgf
220 lbf
1000 N
100.0 kgf
220.0 lbf
1 N
0.1 kgf
0.1 lbf
M6de RS1, S2 à S8
ZTS/ZTA-2500 2500 N
250 kgf
550 lbf
2500 N
250.0 kgf
550.0 lbf
1 N
0.1 kgf
0.1 lbf
M10 de B1 à B8
ZTS/ZTA-5000 5000 N
500 kgf
1100 lbf
5000 N
500.0 kgf
1100 lbf
1 N
0.1 kgf
1 lbf
M10 de B1 à B8
