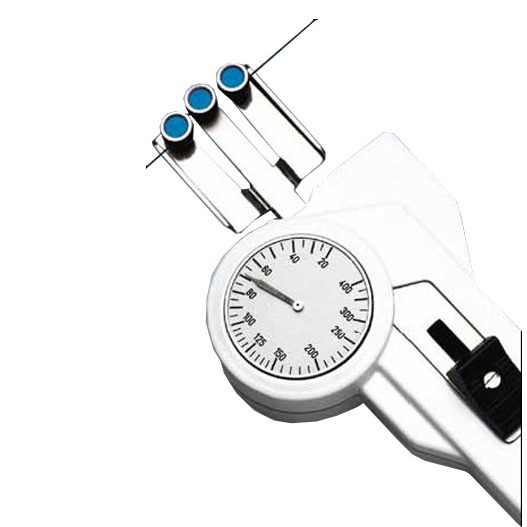

DX2F Tensiomètre à accès limité
Des doigts plats et longs et des roulements miniatures avec rainures en V sont utilisés pour des applications avec accès limités ou lorsque les filaments en mouvement sont proches les uns des autres.
Dimensions de la tête de mesure
Largeur de tête (X) : 38 mm
Longueur de tête (Y) : 47 mm
- La distance de 22 mm entre les roulements extérieurs permet un accès étroit de seulement 1.25 x 2.54 -1.25 cm.
- Les roulements sont conçus pour des vitesses jusqu'à 900 m/min ou, en option, jusqu'à 2000 m/min (K).
- Les bords des doigts extérieurs sont retournés pour guider le filament dans les rainures du roulement afin d'éviter les accrocs derrière les roulements.
- Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
- Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage
| DX2F-3 | 3-30 g | ||||
| DX2F-5 | 5-50 g | ||||
| DX2F-12 | 10-120 g | ||||
| DX2F-20 | 10-200 g | ||||
| DX2F-30 | 20-300 g | ||||
| DX2F-40 | 10-400 g | ||||
| DX2F-80 | 100-800 g | ||||
| DX2F-SP | 50-1000 g | ||||
| DX2F-EX | 100-1000 g | ||||
| DX2F-200 | 200-2000 g |
| Précision : | ± 1 % de l'échelle totalle ± 1 graduation sur le cadran |
| Diamètre du cadran : | 41 mm |
| Vitesse maximale : | 6000 m/min |
| Matériau du roulement : | Aluminium avec revêtement dur (standard) Acier trempé (ST) Acier chromé (w) Plastique (PL) |
| Matériau du boîtier : | Aluminium moulé |
| Dimensions : | 225 x 90 x 44 mm |
