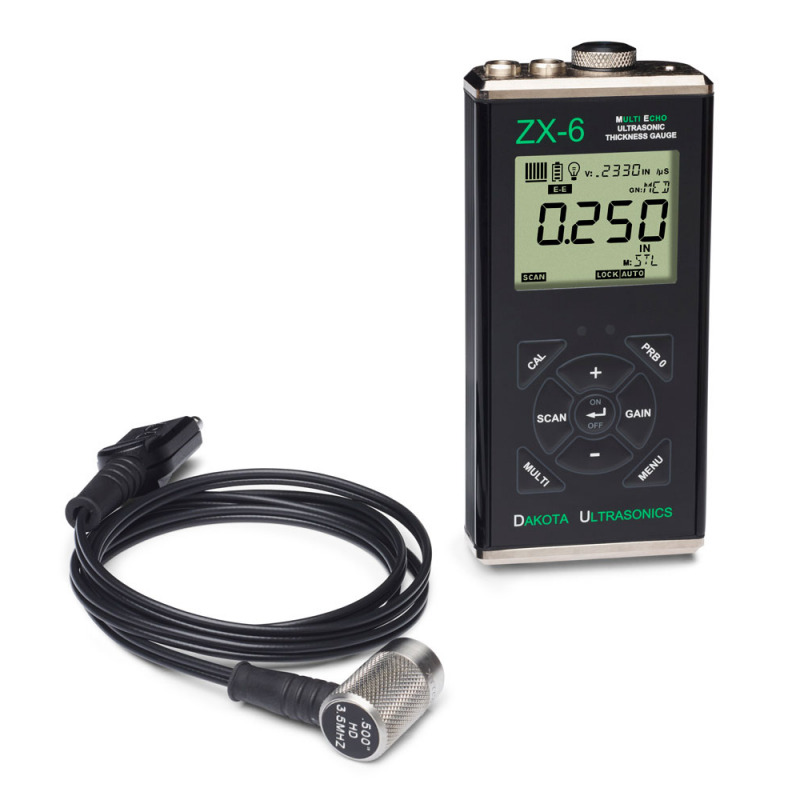

ZX-6 Appareil de mesure d'épaisseur de paroi à ultrasons à travers revêtement de peinture


Fabriqué aux États-UnisPlage de mesure totale:
Mode impulsion-écho (détection de fosse et de défaut) - Mode PE
0,63 à 914,4 mm
Mode Echo-Echo (à travers la peinture et les revêtements) - Mode EE
2,54 à 25,40 mm
(La plage acutale dépend de la sonde sélectionnée) - cinq sondes au choix

Plage de mesure sur acier (avec sonde T-102-2700 standard):
Mode impulsion-écho (détection de fosse et de défaut) - Mode PE
1,00 à 199,9 mm
Mode Echo-Echo (à travers la peinture et les revêtements) - Mode EE
2,54 à 25,40 mm

La nouvelle jauge d'épaisseur de paroi Dakota ZX-6 mesure avec précision l'épaisseur de paroi et l'étendue de la corrosion de tous les métaux, céramiques, verre et la plupart des plastiques rigides d'un seul côté. Lorsqu'elle est utilisée en mode EE (mode Thru-Paint), la le revêtement est éliminé de la lecture et la jauge n'affichera que l'épaisseur de la paroi métallique.

Les caractéristiques du ZX-6 incluent une précision de maximisation zéro automatique ou manuelle de la sonde, un ajustement du gain à 5 positions pour aider à localiser l'écho correct du mur arrière et à pénétrer les murs sur des matériaux atténuant le son tels que les métaux moulés et les matériaux épais. Il comprend également le mode différentiel, les alarmes Hi-Low avec des indicateurs sonores et visuels et le mode Scan qui capture l'épaisseur minimale à 100 mesures par seconde (100 Hz). Il comprend également un mode de vitesse spécial pour mesurer en termes de vitesse pour les tests de nodularité.

Le ZX-6 peut être utilisé en mode de lecture d'épaisseur unique ou en mode de numérisation, où la sonde est traînée sur une grande zone de mesure. La lecture d'épaisseur minimale enregistrée pendant le "scan" sera affichée.

La jauge et la sonde ont un indice de protection IP67, sont résistantes aux chocs et scellées pour assurer un fonctionnement sans problème dans les conditions de terrain les plus difficiles. Le ZX-6 est couvert par une garantie limitée de 5 ans, certifié CE et est fièrement fabriqué aux États-Unis.

Le ZX-6 peut être utilisé avec l'un des transducteurs à double élément à fort amortissement suivants spécialement conçus pour être utilisés lors de l'utilisation du mode E-E Thru-Paint. Les possibilités de sondes comprennent:

T-101-2700, 3/16 "de diamètre, transducteur 5,0 MHz à amortissement élevé pour la mesure de la peinture
T-101-3700, diamètre 3/16 ", transducteur 7,5 MHz à amortissement élevé pour la mesure de la peinture
T-102-2700, transducteur 1/4 "de diamètre, 5,0 MHz Hi-Damped pour mesure à travers la peinture - Sonde standard
T-102-3700, 1/4 "de diamètre, transducteur 7,5 MHz à forte atténuation pour la mesure de la peinture
T-104-2700, 1/2 "de diamètre, transducteur 5,0 MHz à forte atténuation pour la mesure de la peinture
T-104-9700, transducteur 1/2 "de diamètre, 3,5 MHz à forte atténuation pour la mesure de la peinture


Caractéristiques
  • Comprend à la fois le mode Pulse-Echo (détection de fosse et de défauts) et le mode Echo-Echo (via le mode Paint & Coatings)
  • En utilisant la sonde standard T-102-2700, la jauge lira jusqu'à 0,040 "d'épaisseur de revêtement (1 mm)
  • En utilisant l'une des sondes optionnelles T-104-2700, la jauge lira jusqu'à 0,075 "d'épaisseur de revêtement (1,9 mm)
  • Résolution of 0.01 mm
  • Rétroéclairage sélectionnable ON /OFF/AUTO
  • Certificat d'étalonnage traçable NIST
  • La sonde est étanche et peut être immergée dans l'eau
  • Boîtier en aluminium extrudé résistant aux chocs et à l'environnement (IP65)
  • 5 ans de garantie

Limites de mesure
Rayon minimal pour surfaces convexes Rayon minimal pour surfaces convexes 8.89 mm
Rayon minimal pour surfaces concaves 76.2 mm
Rayon minimal pour surfaces concaves Hauteur minimale 25.0 mm
Diamètre minimal de l’échantillon Diamètre minimal de l’échantillon 3.8 mm
Epaisseur minimale du substrat - F Epaisseur minimale du substrat - F na
Epaisseur minimale du substrat - NFe na

Fonctions additionels:

Remise à zéro:
Mise à zéro automatique ou manuelle de la tête de test

Diamètre de la sonde:
Spécifiez le diamètre de la sonde pour une linéarité accrue.

Balayage de surface à grande vitesse:
Affiche la valeur la plus basse détectée lors d'un balayage à 100 Hz.

Mode différentiel:
Affiche ± écart par rapport à une valeur nominale entrée.

Mode d'alarme:
Limites maximales et minimales réglables. Limite indiquée par une alarme visuelle et sonore.


Kit complet

Le ZX-6 est fourni en kit complet avec la jauge, la sonde, 120 ml bouteille de liquide de couplage, 2 piles AA, certificat d'étalonnage traçable NIST et manuel d'instructions - le tout dans une malette de transport en mousse.



Accessoires

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI



Plus de détails

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI 127313

Catégorie Accessoires


Blocs de test, fluide de couplage, étuis de protéction, câbles de transfer de données, imprimante portable, support capteur

Plus de détails

Catégorie  Accessoires 786

Spécifications
Plage de mesure sur acier (avec sonde standard T-102-2700): Mode impulsion-écho (détection de fosse et de défaut) - Mode PE 1,00 à 199,9 mm Mode Echo-Echo (à travers la peinture et les revêtements) - Mode EE 2,54 à 25,40 mm (la plage dépend de la sonde sélectionnée) - cinq sondes au choix
Résolution: 0,01 mm
Vitesse: 305 to 18,542 mèteres/sec
Sonde (standard): Sonde à double élément 1/4 ", 5 MHz, la zone d'usure réelle est de 17 mm (T-102-2000)
Sonde (optionelle): 1 à 10 MHz, 3/16 "à 1 pouce (sondes personnalisées disponibles)
Câble: Câble étanche de 1,2 m (4 pi) avec connecteurs non polarisés à déconnexion rapide
Affichage: Grand écran LCD à 4,5 chiffres de 1,3 cm de haut -Rétro-éclairage réglable
-Division en segments individuels pour assurer une reproduction claire des informations avancées
Taux d'actualisation de l'affichage: 10 Hz (10 actualisations/sec)
Limites de température: Matérieau: -20 à 100 ° C Sondes haute température disponibles
Type de piles: 2x piles AA (des piles de stockage peuvent être utilisées)
Durée des piles: 45 heures d'utilisation continue
Boîtier: Corps en aluminium extrudé avec embouts en aluminium nickelé (joint étanche)
Classification boîtier: IP65
Poids: 308 grammes
Fréquence de répétition des impulsions (PRF): 200 Hz (200 pulses/sec)
Dimensions: 63.5 x 131.3 x 31.5 mm
Certification: Traçable NIST
Garantie: Jauge: 5 ans Sondes: 90 jours
