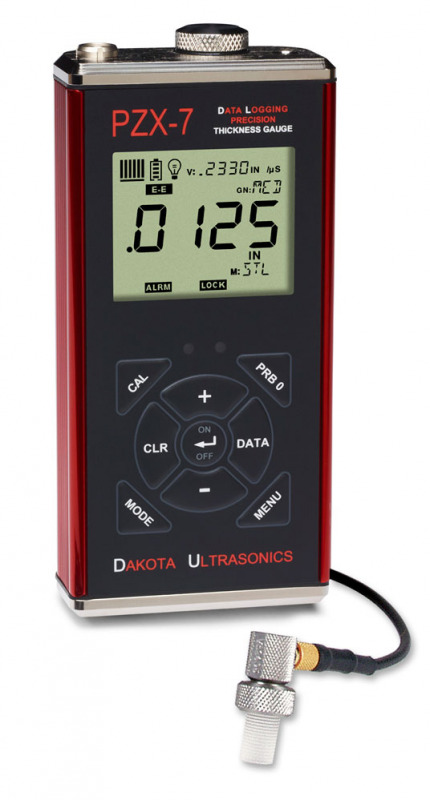

PZX-7DL Jauge d'épaisseur de paroi à ultrasons de précision avec mémoire de données et sortie USB


Plage de mesure sur acier avec sonde à ligne à retard standard

 0,150 - 25,40 mm

Plage de mesure avec sonde de contact

jusqu'à 915,0 mm

Le PZX-7DL est une jauge d'épaisseur de paroi à ultrasons de précision conçue pour des mesures à haute résolution sur le métal et les plastiques à paroi mince. Son boîtier en aluminium extrudé robuste est scellé pour une excellente protection de l'environnement assurant une utilisation sans problème, même dans les environnements de terrain et de production les plus difficiles.

L'enregistreur de données intégré a une capacité de 10 000 valeurs de données stockées dans jusqu'à 40 lots avec 250 valeurs / lot qui sont transférées via le port USB à l'aide du câble fourni. Le PZX-7DL ne nécessite aucun logiciel, il apparaîtra comme un lecteur lorsqu'il est connecté à un PC, ce qui permet un glisser-déposer pratique dans le programme de votre choix. Les données sont enregistrées dans un format de fichier supprimé par des virgules (.csv), ce qui les rend compatibles avec tous les programmes et logiciels.

Le PZX-7DL a une plage de mesure en acier de 0,0060 à 1,0000 pouce (0,15 à 25,40 mm). À l'aide d'un transducteur à pointe de retard à élément unique, les jauges mesureront les matériaux minces et élimineront automatiquement tous les revêtements en mode Echo-Echo (EE) et passeront automatiquement en mode Echo d'interface (IE) lors de la mesure de matériaux plus épais. L'utilisateur sélectionnerait le mode plastique (PLAS) et utiliserait l'option Astuce de ligne de retard de graphite (n / p X-633-0000).

Les modes de mesure supplémentaires incluent le différentiel (DIFF) où un utilisateur définit une "valeur nominale" et la jauge affiche la ± différence entre l'épaisseur de paroi nominale et réelle, l'alarme (limites définies par l'utilisateur Hi / Low) déclenche les LED Hi / Lo lorsque les valeurs sont hors tolérance et en mode Vélocité

Le PZX-7DL peut également être utilisé avec des transducteurs de contact à élément unique pour des mesures d'épaisseur de paroi jusqu'à 363 pouces (923 mm).


Caractéristiques
  • Plage de mesure totale (acier): 0,150 - 25,40 mm (selon le type de transducteur / sonde et le matériau)
  • Stockage séquentiel des données, 40 fichiers de 250 lectures par fichier, pour 10 000 lectures
  • Resolution of 0.001 mm
  • Unité de mesure commutable entre mm et pouces
  • L'écran LCD haute visibilité est lisible dans toutes les conditions d'éclairage et à des températures aussi basses que -30 ° C
  • Rétroéclairage sélectionnable ON / OFF / AUTO
  • Boîtier en aluminium extrudé résistant aux chocs et à l'environnement (IP 65)
  • 5 ans de garantie

Embouts pour la sonde du PZX-7DL:

Embouts pour la sonde du PZX-7DL


Kit complet

Le PZX-7DL est fourni en kit complet dans un coffret en plastique, avec la jauge, la sonde, 4 oz. bouteille de liquide de couplage, câble de transfert de données USB-C, 2 piles AA, certificat d'étalonnage traçable NIST et manuel d'instructions.



Produits associés

TI-007DLX Jauge d'épaisseur de matériau avec mémoire de données



Plus de détails

TI-007DLX Jauge d'épaisseur de matériau avec mémoire de données

TI-PVX Mesureur d'épaisseur de précision à ultrasons avec balayage A


  • Options multiple d’étalonnage : Un point, deux points ou sélection à partir d’une liste de matériaux.
  • Le PVX dispose de 16 réglages d'usine et de 48 réglages personnalisés par l'utilisateur qui peuvent être modifiés selon les applications.
  • Le PVX peut sauvegarder 16 configurations d'usine et 48 configurations personnalisées par l'utilisateur. Les configurations de l'utilisateur peuvent être changées selon les applications.

Plus de détails

TI-PVX Mesureur d'épaisseur de précision à ultrasons avec balayage A

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI



Plus de détails

A-302-6002 Couvercle de protection pour jauges d'épaisseur de paroi série TI

Catégorie Accessoires


Blocs de test, fluide de couplage, étuis de protéction, câbles de transfer de données, imprimante portable, support capteur

Plus de détails

Catégorie  Accessoires Accessoires

Spécifications
Plage de mesure avec sonde standard:0,15-25,40 mm avec transducteur de ligne à retard standard en acier
Sonde (standard):Sonde avec embout (delay tip) de 1/4 "de diamètre, 15 MHz avec câble (T-402-5507)
Vitesse:305 jusqu`à 18,542 m/sec
Résolution:Unités et résolution sélectionnées par l'utilisateur de 0,01 mm
Affichage:Affichage à cristaux liquides multifonction à 7 segments et 4,5 chiffres avec rétroéclairage
Fréquence de répétition des impulsions (PRF):200 pulses/sec
Modes de mesure:Pulse-Echo (P-E), Echo-Echo (E-E), Interface Echo (I-E) and Plastics (PLAS)
Longueur du câble:1.2 m
Taux d'actualisation:10 mises-à-jour/sec
Type de piles:2x piles alcalines AA 1,5 V, NiCad 1,2 V ou lithium AA 1,5 V (des piles rechargeables peuvent être utilisées)
Durée de piles:35 heures avec piles en alcaline et 18 heures avec piles NiCad
Boîtier:Corps en aluminium extrudé avec embouts en aluminium nickelé (joint étanche)
Classe de protéction:IP65
Poids:308 grammes
Dimension:64 x 131 x 32 mm
Certificats:Traçable NIST
Garantie:Jauge: 5
Sondes: 90 jours

Achetez maintenant
Produit

Nom du produit
Prix
Quantité
137453
PZX-7DL Jauge d'épaisseur de paroi à haute précision
€ 2.175,00

Accessoires

Nom du produit
Prix
Quantité
136674
A-302-6002 - Protective Rubber Boot For TI-Series Small
€ 104,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
