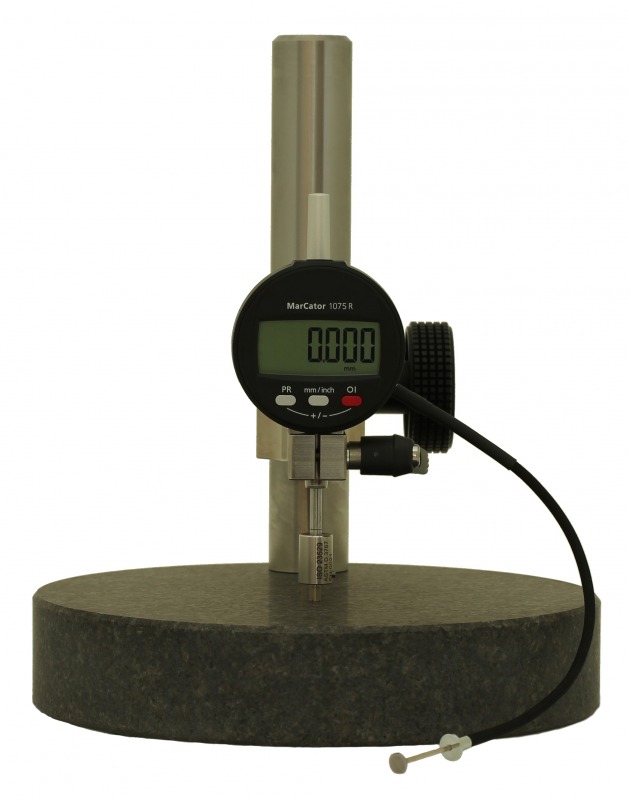

Jauge d'épaisseur universelle TMG pour les normes ASTM, DIN, EN et ISO


Fabriqué en AllemagneLa nouvelle série de jauges d'épaisseur TMG impressionne avec sa construction simple, son utilisation conviviale et avant tout avec la grande précision de mesure des épaisseurs de matériaux.

La sonde de mesure doit simplement être soulevée au-dessus de la gâchette et ensuite abaissée sur le matériau à mesurer,  avec la pression de mesure spécifique de l'étalon de mesure correspondant.

Un système modulaire permet d'adapter les trois types de base TMG-1, TMG-2 et TMG-3 aux normes de test les plus courantes. Grâce à notre système modulaire pratique, un grand nombre de normes ASTM, DIN, EN et ISO peuvent être combinées pour que plusieurs appareils de mesure n'aient pas à être achetés en même temps. Vous trouverez des informations détaillées sur les combinaisons possibles dans le tableau ci-dessous.

Nous proposons des solutions prêtes à l'emploi pour les matériaux les plus courants tels que les élastomères, les textiles, le cuir, les non-tissés, les films, les films, le caoutchouc, les tissus, les géo matériaux, le papier, les serviettes en papier et le carton. Vous trouverez également des informations détaillées sur tous les modèles disponibles dans le tableau ci-dessous. Des solutions spéciales personnalisées sont également possibles, veuillez nous contacter pour une offre individuelle.

Lors de la fabrication de la jauge d'épaisseur TMG, seules les matières premières de la plus haute qualité sont utilisées. Par exemple, la table de granit de qualité laboratoire, la colonne en acier inoxydable et le porte-à-faux des modèles en acier inoxydable TMG-1 et TMG-2 du TMG-3 sont en aluminium.

L'utilisation de matériaux de haute qualité garantit non seulement la longévité, mais également une résistance élevée à la corrosion, même en cas d'utilisation dans des pièces très humides. Toutes ces conditions sont essentielles pour garantir une pression de mesure constante sur une période de temps plus longue et des résultats de mesure reproductibles.


Caractéristiques
  • Très haute précision et excellente finition
  • Banc de mesure en granite de qualité laboratoire
  • Le système modulaire et les solutions client individuelles répondent à tous les besoins
  • 14 versions préconfigurées
  • Certificat d'étalonnage du fabricant et étalonnage DAkkS en option
  • Versions standard préconfigurées pour les plus courants ASTM, DIN, EN et ISO
  • Sortie de données pour le traitement des données de mesure avec le logiciel disponible en option

Plages de tension
Modèl Base de l'équipement NormeApplicationPieds Ø (mm)Poids (g) * / Pression de mesure (kPa)
-TMG-1-T TMG-1 ISO-5084Textiles50,5204,0 / 1,0
TMG-1-T1 TMG-1 ASTM D 1777 Option 2Textiles9,5169,0 / 23,4
TMG-1-G TMG-1 ISO-23529 + ASTM D 3767Caoutchouc / élastomères d4,028,0 / 22,0
TMG-1-G1 TMG-1 ASTM D 3767Caoutchouc / élastomères avec une dureté16,0212,0 / 10,0
TMG-1-PT TMG-1 DIN EN ISO 12625-3Serviettes en papier35,7204,0 / 2,0
TMG-1-AB TMG-1 DIN EN 1849-2Feuilles souples10,0160,0 / 20,0
TMG-1-FB TMG-1 ASTM D 1777 Option 1Tissus en fibres, tricots, textiles texturés28,7273,0 / 4,14
TMG-1-FB1 TMG-1 ASTM D 1777 Option 5Couvertures et velours28,746,2 / 0,7
TMG-2-F TMG-2 ISO 4593 + DIN 53370Diapositives et filmsR40,00 - 50 / -
TMG-3-L TMG-3 DIN EN ISO 2589Cuir10,0393,0 / 49,1
TMG-3-FI TMG-3 ASTM D 1777 Option 3Films et fibres de verre6,3546,0 / 172,0
TMG-3-GE TMG-3 ASTM D 5199Géosynthétiques56,4509,5 / 2,0
TMG-3-P TMG-3 DIN EN 534Papier et carton16,02050,0 / 100,0
TMG-3-C TMG-3 DIN EN ISO 3034carton ondulé35,72041,0 / 2,0
* Le poids se réfère au poids total de la sonde, du poids et de la broche de mesure. Toutes les configurations peuvent être combinées entre elles et cela avec la même base d'appareil . Les kits avec des accessoires supplémentaires pour une adaptation à une autre norme sont disponibles séparément. Veuillez nous contacter pour plus d'informations.

Kit complet

En fonction de la configuration sélectionnée, la jauge d’épaisseur TMG est livrée dans un ensemble complet comprenant: Granite table de mesure

Guide de colonne en acier inoxydable jauge Insert de mesure conforme à la norme souhaitéeEn outre, facultatif: Certificat d'étalonnage du fabricant Certificat d'étalonnage DAkkS pour le comparateur (diamètre et pression de la sonde non compris) Logiciel de traitement de données.



Spécifications
Plage de mesure: TMG-1 + TMG-3: 12,5 mm
TMG-2: 0,8 / 1,8mm (dependant de la résolution)
Résolution: TMG-1 + TMG-3: 0,001 mm
TMG-2: résolution commutable: 0,005 mm, 0,001 mm et 0,0002 mm (en fonction du chemin de mesure)
Précision du système: ± 4µm (ou mieux): TMG-1-G, TMG-1-G1, TMG-1-T1, TMG-1-AB
± 0,7 µm (ou mieux) à une résolution de 0,0002 mm: TMG-2-F
Table de mesure: ∅200 mm x 40 mm en granit
Guide de la colonne: ∅30 mm en acier inoxydable
Système de mesure: Mahr cadran
Unités de mesure: En option mm ou pouces
Affichage: Ecran LCD
Zone d'essai et pression de mesure: Correspond aux normes respectives ASTM, DIN, EN et ISO
Signal de sortie: RS-232C et USB
Poids: TMG-1 + TMG-2: ca. 7kg
TMG-3: ca. 8kg

Achetez maintenant
Produits

Nom du produit
Prix
Quantité
TMG-1-T ISO-5084 Mesureur d'épaisseur pour textile
€ 1.450,00
TMG-1-T1 ASTM D 1777 Mesureur d'épaisseur pour textile Option 2
€ 1.390,00
TMG-1-G ISO-23529 + ASTM D 3767 Mesureur d'épaisseur de caoutchouc
€ 1.390,00
TMG-1-G1 ASTM D 3767 Mesureur d'épaisseur de caoutchouc
€ 1.391,00
TMG-1-PT DIN EN ISO 12625-3 Mesureur d'épaisseur de tissu
€ 1.445,00
TMG-1-AB Mesureur d'épaisseur pour feuilles d'étanchéité DIN EN 1849-2
€ 1.450,00
TMG-1-FB ASTM D 1777 Mesureur d'épaisseur de tissus option 1
€ 1.495,00
TMG-1-FB1 Mesureur d'épaisseur de tissus option 5 ASTM D 1777
€ 1.400,00
TMG-2-F ISO 4593, DIN 53370 Jauge d'épaisseur de films et de feuilles
€ 1.775,00
TMG-3-L DIN EN ISO 2589 Mesureur d'épaisseur de cuir
€ 2.680,00
TMG-3-FI ASTM D 1777-Option 3 Mesureur d'épaisseur de film et de fibre
€ 2.680,00
TMG-3-GE ASTM D 5199 Geosynthetics Thickness Gauge
€ 2.515,00
TMG-3-P DIN EN 534 Paper & Cardboard Thickness Gauge
€ 2.515,00
TMG-3-C DIN ISO 3034 Cardboard Thickness Gauge
€ 2.515,00

Accessoires

Nom du produit
Prix
Quantité
TMG-Cert Certificat d'étalonnage interne du fabricant pour la nouvelle jauge
€ 150,00
TMG-DACERT DAkkS étalonnage uniquement pour la jauge à cadran pour la nouvelle jauge et le réétalonn
€ 150,00
TMG-1-SOFT Logiciel pour mesureur d'épaisseur TMG-1 (avec câble)
€ 480,00
TMG-2-SOFT Logiciel pour mesureur d'épaisseur TMG-2 (avec câble)
€ 480,00
TMG-3-SOFT Logiciel pour mesureur d'épaisseur TMG-3 (avec câble)
€ 480,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible , Pré-commande de 1-2 semaine(s) , commande spéciale, sur demande
