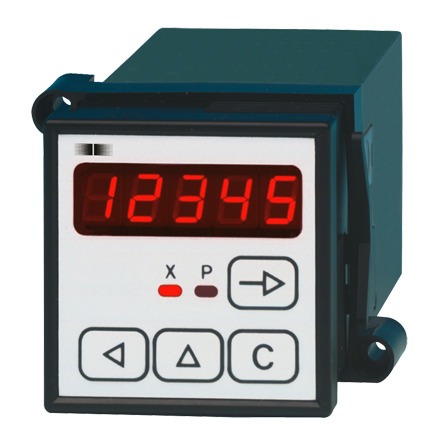

NE216 Compteur multifonctions avec 2 présélections


Fabriqué en AllemagneCompteurs multifonctions IVO avec deux présélections. Peut être utilisé sur une grande plage d’applications. Il peut être programmé comme compteur présélection, minuteur et totalisateur.

Schéma
Attribution des broches

Caractéristiques
  • Compteur principal avec deux présélections
  • La mise à l’échelle peut être programmée
  • Interface RS485
  • La valeur de départ peut être programmée
  • Le mode présélection peut être programmé :
    - Progressif
    - Présélection de suivi

Dimensions
Dimensions-NE216


Accessoires
Options disponibles pour le compteur NE216

Z 100.02A Coque de protection flexible transp. pour 1 compteur
Z 100.04A Coque de protection flexible transp. pour 2 compteurs

Z 118.033 Plaque d'adaptation pour montage de vis
Z 118.034 Plaque d'adaptation pour fixation de serrage du support
Z 118.035 Plaque d'adaptation pour fixation de serrage du support avec grande plaque frontale

Voir ci-dessous pour les dimensions...





Spécifications
Affichage :Ecran LED 7 segments
Affichage de la valeur réelle avec 5 chiffres, 7.6 mm de hauteur
Le point décimal peut être programmé
Suppression du zéroe
Signe moins pour valeurs négatives
Fonctionnement, clavier :Membrane frontale avec touches à faible course
Dimensions frontales :Boitier DIN 48 x 48 mm
Montage :Installation frontale
Fixation :Fixation du cadre
Poids :Version AC : env. 260 g
Version DC : env. 140 g
Type de connexion :Borniers à vis
Grille 5.08 mm / 3.81 mm
Section transversale du noyau :Max. 1.5 mm2
Matériau du boitier :Polycarbonate noir, UL 94V-0
Matériau de la membrane :Polyester
Alimentation :Choix de deux tensions via un commutateur sur l’appareil. Lorsqu’il est livré, la tension la plus grande doit être réglée.
115 /230 VAC ±10 % (50 / 60 Hz)
24 / 48 VDC ± 10 % (50 / 60 Hz)
12 ...30 VDC ± 10 %, 5 % ondulation résiduelle
Consommation puissance :5 VA, 4 W
Alimentation du capteur :12...26 VDC / 60 mA
Entrées du signal :Entrées comparateur
PNP, NPN ou AC logic
Niveau de tension 4…40V
Résistance d’entrée env. 3 kOhm
Fréquence de comptage d'entrée :Peut être programmée à 3 Hz, 25 Hz, 10 kHz
Entrées contrôle :2 entrées de contrôle pour initialisation, arrêt, maintien, imprimante, etc.
Sorties du signal :Peuvent être programmées comme signaux momentanés ou permanents
La durée d’impulsion peut être programmée 0.01...9.99 s
Sorties signal relais :2 relais flottants peuvent être programmés comme contacts normalement fermés ou normalement ouverts,
Suppression d’allumage interne
Commutateur max. 250 Volt VAC/110 VDC
Puissance max. du commutateur 1 A
Capacité max. du commutateur 150 VA / 30 W
Sorties électroniques :Sorties optocoupleurs
Tension de commutation max. + 40 V
Puissance de commutaton max 25 mA
Tension résiduelle max. < 1 V
Stockage des données :> 10 ans via EEPROM
Modes de fonctionnement :Doit être programmé comme addition ou soustraction
Mode de comptage des entrées du signal A / B :UP / DOWN, A - B, A + B, A 90° B x1, A 90° B x2, A 90° B x4
Température ambiante :0...+ 50 °C
Température de stockage :-20...+70 °C
Humidité relative :Humidité relative max. 80 %, à 25 °C, non condensée
Protection :Frontale : IP 65 à DIN 40050
Note générale :EN 61010 Partie 1
- Classe II de protection
- Protection surtension categ. II
- Facteur 2 de contamination
Immunité interférence :EN 50082-2
Interférence émise :EN 50081-1

Téléchargements
Si le modèle souhaité ne figure pas dans la liste de prix, veuillez nous en faire sa demande
