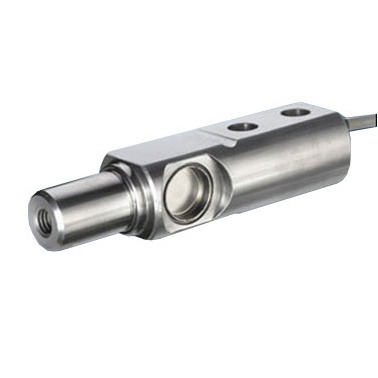

SK 122 FM Capteur de tension, en ligne, de haute capacité et étanche

3 Gammes
200 kg (440 LBS/2000N)
300 kg (660 LBS/3000N)
500 kg (1100 LBS/5000N)

Le nouveau capteur de tension CHECK-LINE de modèle SK 122 FM mesure des tensions de ligne, en mouvement, de fils électriques, de câbles et de matériaux similaires.

Son design, unique, de jauge de contrainte permet des mesures de précision et de stabilité tout en gardant une protection maximale contre les surcharges.

Caractéristiques

Tourillon de 17 mm, non-rotatif
Conçu comme un roulement simple, utilise un point d'inversion existant pour la mesure de la tension
Protection IP67 - étanche
Résolution de 0.1 % ou mieux
Boitier robuste en acier inoxydable, hermétiquement fermé
Des trous filetés avec des contre-écrous permettent un montage facile et un alignement simple
Protection contre surcharge jusqu'à 800 %
Fourni avec un câble blindé de 3 m. D'autres longueurs sont disponibles en option
Des modèles de capteurs uniques peuvent être développés pour répondre aux besoins spécifiques d'applications du client. Sur demande.

Dimensions

Produits associés

TS621 Amplificateur jauge de contrainte

Conçu pour être utilisé avec une large gamme de jauge de contrainte, capteurs de tension, de force et de charge
Sortie analogique 0-10 VDC

Plus de détails

DPM502 Indicateur digital de tension

La fonction d'amortissement permet de réduire les fluctuations de l'écran
Alimentation 24 VDC avec isolation galvanique

Plus de détails

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann

Affichage graphique et numérique, en temps réel, des valeurs mesurées, indiquant la valeur réelle en unités de tension
Exporte les données en format ASCII

Plus de détails

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann

Définitions de force et de tension

Spécifications

Plages de mesure :	200 kg (440 LBS/2000 N) 300 kg (660 LBS/3000 N) 500 kg (1100 LBS/5000 N)
Principe de mesure :	Jauge de contrainte
Précision :	± 0.5 % de l'échelle totale ou mieux
Alimentation du capteur :	10 VDC (12 VDC, max)
Sortie du capteur :	1.5 mV/V
Résistance d'entrée :	1000 Ohms ± 4
Résistance de sortie :	1000 Ohms ± 2
Protection surcharge :	400-800 %
Déflection :	0.07 mm (max.)
Matériau du boitier :	Acier inox
Classe de protection :	IP67 (étanche)
Type de câble :	5.5 mm de diamètre de câble blindé avec connecteurs nus
Longueur de câble :	3 mètres - longueurs supérieures sont disponibles sur demande
Température de fonctionnement :	De -10 à 50 ºC
Fréquence de réponse :	5 msec (200 Hz)
Ajustement du zéro :	± 45 %
Poids :	450 g
