RFS150-XY Capteur de force radiale avec 2 axes de mesure


Fabriqué en AllemagneDisponible en 14 plages de charge :
De 0 - 5 N à 0 - 1000 N

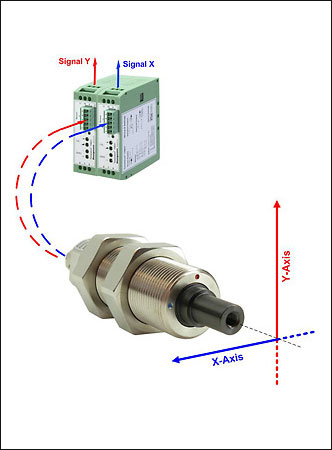

Le capteur de force radiale bi-axial offre deux axes de mesure, perpendiculairement l'un à l'autre. L'introduction de la force se produit radialement sur le tourillon de palier. Toute force peut être décomposée vectoriellement avec des composantes sur les axes X et Y.

Champs d'application :



  • Pour la recherche et l'industrie
  • Acquisition de charges axiales, réactions du palier et déséquilibres
  • Mesure de force XY sur des arbres et mesure de forces axiales sur des joints d'articulation et de vilebrequins
  • Enregistrement de diagrammes de force polaire


La grande rigidité mécanique de la cellule de charge permet d'effectuer des mesures avec pratiquement aucune excursion.

La précision spécifiée et étalonnée reste inchangée tout au long de la durée de vie de l'appareil et quelque soit la largeur des plages, elle est indépendante des forces axiales directes.
Les deux signaux de force sont conditionnés avec un amplificateur de mesure à 2 cannaux. La valeur et la direction de la force émise sont acquises.

Pour l'analyse des données, elles peuvent être stockées dans un PC avec par exemple le logiciel HCC-Easy.

La fonction d'exportation permet à l'utilisateur de transférer les données vers d'autres logiciels pour des analyses détaillées, par exemple, la création d'un diagramme XY.



Caractéristiques
  • 2 axes de mesure perpendiculairement l'un à l'autre
  • Point d'application de la force indépendant c'est à dire que le capteur n'est pas affecté par l'action du levier
  • Boitier bien conçu pour un montage simple
  • Protection contre les surcharges
  • Aucune influence d'inclinaison axiale de couple ou de forces axiales directes qui peuvent apparaitre
  • Boîtier, robuste, en acier inox

Produits associés

TS621 Amplificateur jauge de contrainte


  • Conçu pour être utilisé avec une large gamme de jauge de contrainte, capteurs de tension, de force et de charge
  • Sortie analogique 0-10 VDC

Plus de détails

TS621 Amplificateur jauge de contrainte

DPM502 Indicateur digital de tension


  • La fonction d'amortissement permet de réduire les fluctuations de l'écran
  • Alimentation 24 VDC avec isolation galvanique

Plus de détails

DPM502 Indicateur digital de tension

MU621 Indicateur de tension/ amplificateur


  • Pour les jauges de contrainte
  • 1 à 4 canaux de mesure

Plus de détails

MU621 Indicateur de tension/ amplificateur

Spécifications
Précision : ± 0,2 %
Résistance d'entrée : 350 Ohm ± 3
Résistance de sortie : 350 Ohm ± 1
Température de fonctionnement Capteur:-10 à 70 °C
Connexion câble :-30 à 80 °C
Température de stockage : De - 30 à 70 °C
Protection surcharge : 400 - 800 % (selon la force nominale)
Poids : 400 g
Matériau du capteur : Acier inox
Protection : IP 50
