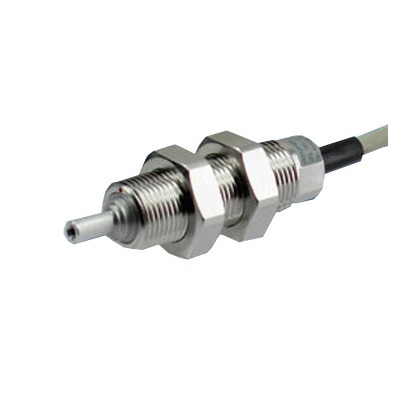

RFS100 Axe mesure de force radiale


Fabriqué en AllemagneLe RFS est synonyme de précision durable en ligne. La précision spécifiée et étalonnée reste inchangée tout au long de la durée de vie de l'appareil et quelque soit la largeur des plages, elle est indépendante :

  • du point d'introduction de la force, c.a.d que le capteur n'est pas affecté par l'action du levier
  • de toutes inclinaisons axiales de couples qui peuvent apparaître
  • des forces axiales directes

Le principe de fonctionnement permet une superbe sensibilité tandis qu'il offre, en même temps, des capacités énormes. La force agit radialement sur le tourillon de palier, le long du vecteur de mesure, entraînant une déformation élastique microscopique de la cellule de charge. Cette déformation est enregistrée, à une position exacte prédéterminée à l'aide d'une jauge de contrainte puis elle est ensuite évaluée électroniquement.

La grande rigidité mécanique de la cellule de charge permet d'effectuer des mesures avec pratiquement aucune excursion. Ce principe de mesure de tension est basé sur l'évaluation de la force qui est appliquée radialement et qui est transférée au capteur à l'aide du tourillon de palier. Cette force est déterminée par géométrie inverse et par la tension de la ligne.



Caractéristiques
  • Design très compact et petit - pour des trous de montage de 16 mm
  • Protection de surcharge jusqu' à 800 %
  • Aucune influence d'inclinaison axiale de couple ou de forces axiales directes qui peuvent apparaitre
  • Boîtier, robuste, en acier inox
  • Des points d'inversion existants peuvent être adaptés comme points de mesure
  • Indépendant du point d'introduction de la force c'est à dire que le capteur n'est pas affecté par l'action du levier
  • La force centrifuge aura aucun effet avec un alignement optimal en cas de rotation sur le tourillon de palier
  • Boitier bien conçu pour un montage simple

Spécifications
