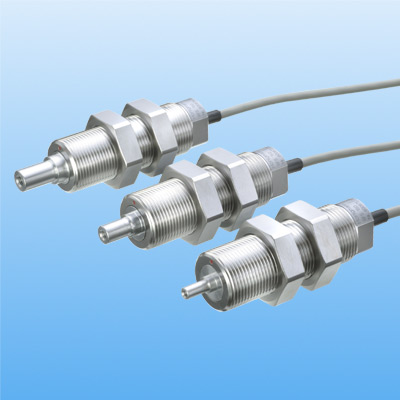

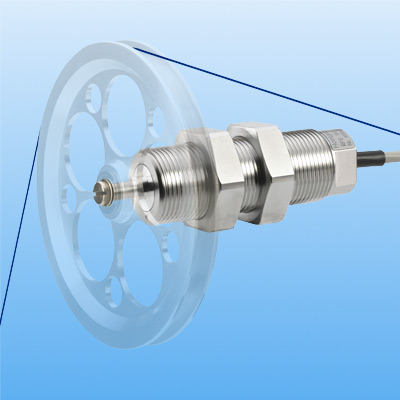

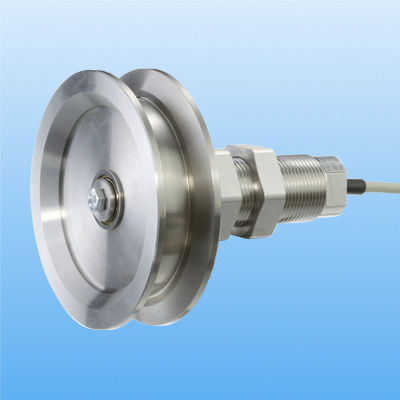

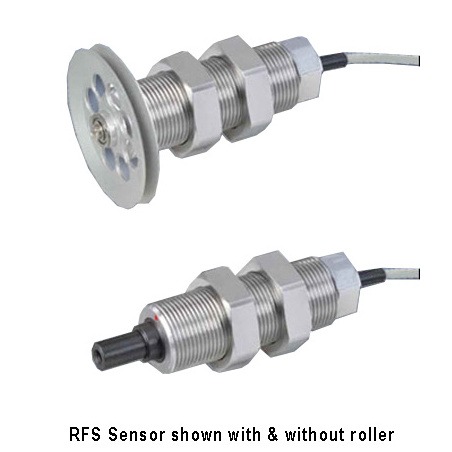

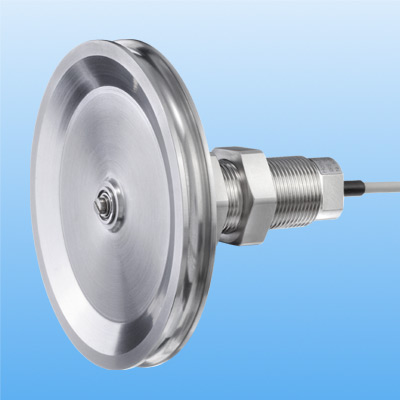

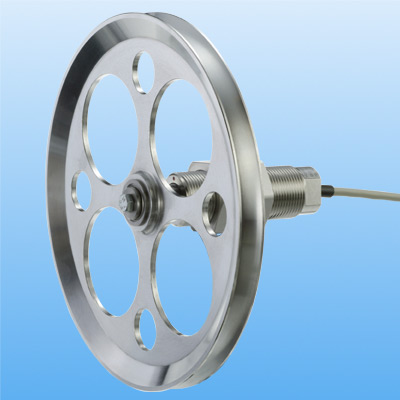

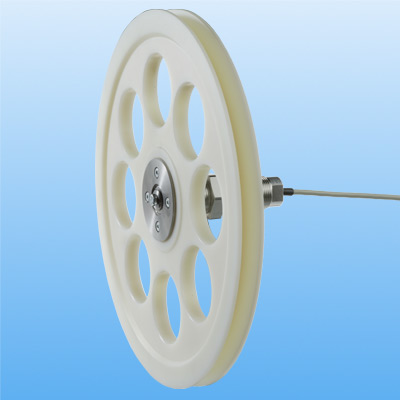

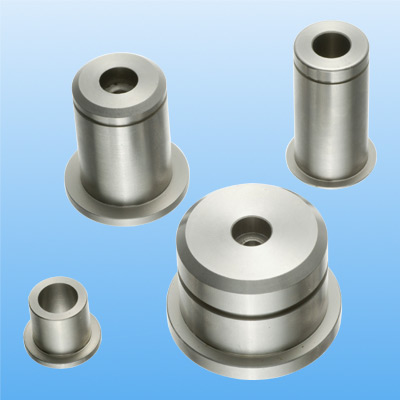

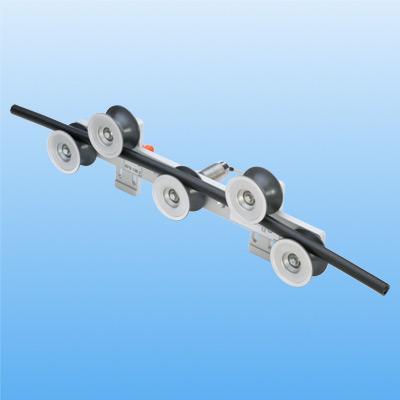

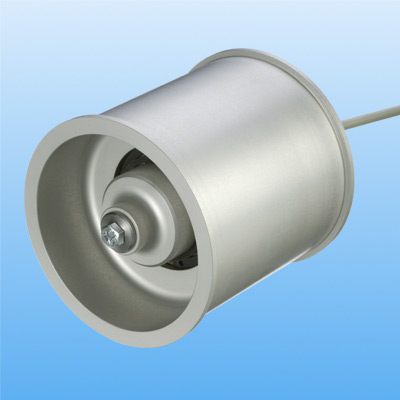

RFS Capteur tension sur ligne

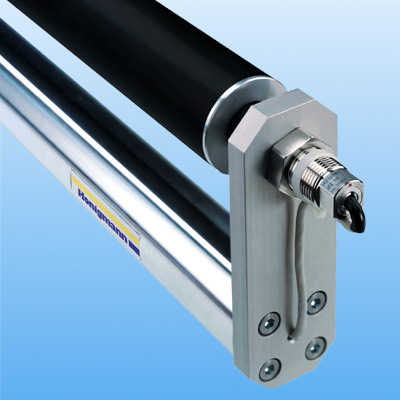

Fabriqué en AllemagneLe RFS est un capteur de tension à un seul rouleau conçu pour mesurer les tensions des lignes de roulement des fils, fibres optiques, câbles, bandes, feuilles et matériaux de processus similaires. Les rouleaux existants avec des angles d'enroulement de 20 à 180 degrés peuvent être convertis pour être utilisés comme emplacements de mesure RFS.

Le RFS présente une conception unique de jauge de contrainte fournissant des mesures extrêmement précises et stables tout en offrant une protection maximale contre les surcharges. Les capteurs RFS sont utilisés dans une variété d'applications basse et haute gamme, telles que la mesure de 1 ou 2 grammes sur des fils / fibres de denier fin pour mesurer des fils / câbles jusqu'à 300 kg / 3000 N / 660 livres.

La conception mécanique de haute précision garantit que la précision étalonnée du RFS reste inchangée pendant toute la durée de vie du capteur. La mesure n'est pas influencée par le point d'introduction de la force, c'est-à-dire le capteur n'est pas affecté par l'action du bras de levier ou par les couples d'inclinaison axiale qui pourraient se produire.

Principe de mesure

La force agissant radialement sur le tourillon, le long du vecteur de mesure, provoque une déformation élastique microscopiquement petite de la cellule de pesée complexe. Cette déformation est enregistrée à une position prédéterminée au moyen de jauges de contrainte et est ensuite évaluée électroniquement. La rigidité mécanique élevée de la cellule de pesée permet des mesures pratiquement sans excursion. Ce principe de mesure de tension est basé sur l'évaluation de la force appliquée radialement et transmise au capteur par l'intermédiaire du tourillon. Cette force est déterminée par la géométrie d'inversion et la tension de la ligne.


Caractéristiques
  • Résolution de 0.1 % ou mieux
  • Capteur en acier inoxydable, robuste, hermétiquement fermé
  • Protection surcharge jusqu'à 800 %
  • Des capteurs personnalisables peuvent être développés pour répondre aux besoins spécifiques d'applications de client. Sur demande.

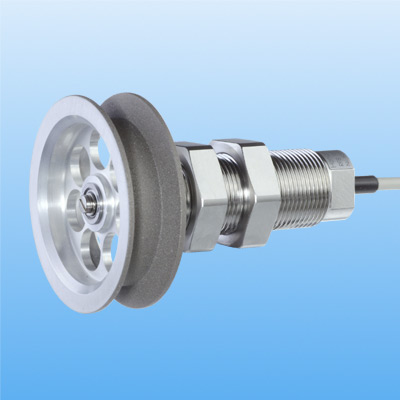

  • Une grande variété de roulements de guidage, de précision, avec roulement à billes, est disponible
  • Des trous de fixation avec contre-écrous permettent de faciliter le montage et l'alignement
  • Fourni avec un câble blindé de 3 m. D'autres longueurs sont disponibles en option.

Plages de tension
ModèlePlage de mesure
RFS-100 0-100 N
RFS-200 0-200 N
RFS-500 0-500 N
RFS-1K 0-1000 N
RFS-2K 0-2000 N
RFS-5K 0-5000 N
RFS-10K 0-10 000 N
RFS-20K 0-20 000 N
RFS-50K 0-50 000 N
RFS-100K 0-100 000 N

Produits associés

TS621 Amplificateur jauge de contrainte


  • Conçu pour être utilisé avec une large gamme de jauge de contrainte, capteurs de tension, de force et de charge
  • Sortie analogique 0-10 VDC

Plus de détails

TS621 Amplificateur jauge de contrainte

DPM502 Indicateur digital de tension


  • La fonction d'amortissement permet de réduire les fluctuations de l'écran
  • Alimentation 24 VDC avec isolation galvanique

Plus de détails

DPM502 Indicateur digital de tension

MU621 Indicateur de tension/ amplificateur


  • Pour les jauges de contrainte
  • 1 à 4 canaux de mesure

Plus de détails

MU621 Indicateur de tension/ amplificateur

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann


  • Affichage graphique et numérique, en temps réel, des valeurs mesurées, indiquant la valeur réelle en unités de tension
  • Exporte les données en format ASCII

Plus de détails

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann

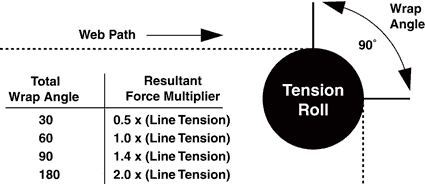

Définitions de force et de tension

Spécifications
Principe de mesure :Jauge de contrainte
Précision :± 0.5 % de l'échelle totale ou mieux
Alimentation capteur :10 VDC (12 VDC, max)
Sortie capteur :1.5 mV/V
Résistance entrée :350 Ohms
Résistance sortie :350 Ohms
Protection surcharge :400 - 800 %
Déflexion :0.07 mm (max)
Matériau boitier :Acier inoxydable
Protection environnementale :IP50 (résistant aux éclaboussures)
Type de câble :4.5 mm de diamètre de câble blindé avec fils nus
Longueur de câble :3 mètres - des longueurs supérieures sont disponibles sur demande
Température de fonctionnement :De -10 à 70 º C
Fréquence :5 msec (200 Hz)
Ajustement du zéro :± 45 %
Poids :500 g
