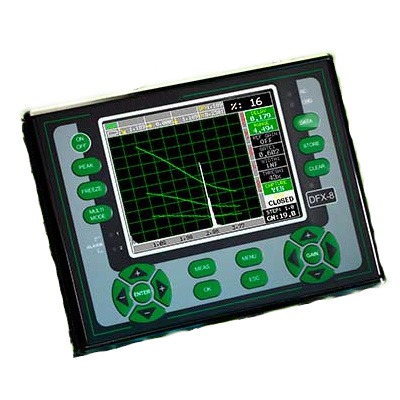

DFX8 Détecteur de défauts & jauge d’épaisseur


Fabriqué aux États-UnisLe nouveau DFX-8 combine toutes les caractéristiques d’un détecteur de défauts et d’un mesureur d’épaisseur – dans un seul appareil ! Il est conçu pour une large gamme d’applications de mesure sur des matériaux avec ou sans revêtement, telle que des mesures d’épaisseurs en utilisant le mode professionnel Pulse-Echo, le mode Echo-Echo ainsi que d’autres modes de mesure perfectionnés. Pour les professionnels des défauts, il comprend les outils de dimensionnement suivants : DAC, AWS, TCG, DGS.

Tous les résultats de mesure sont affichés sur un grand écran QVGA avec un taux de mise à jour de 60 Hz et peuvent être enregistrés dans la mémoire interne de 4 GB de capacité. Les données peuvent être transférées en utilisant la sortie USB ou une carte SD.

Caractéristiques du mesureur d’épaisseur :
Le DFX-8 fonctionne comme un mesureur d’épaisseur professionnel avec de nombreuses fonctionnalités pour répondre à une large plage d’applications. Les fonctions de mesure automatique comprennent l’initialisation de la sonde, la reconnaissance de la sonde, la compensation de la température avec, en option, une grande vitesse de balayage jusqu’à 50 lectures par seconde. Pour améliorer le confort de l’utilisateur, une alarme sonore signale les limites hautes/basses et 64 réglages de configuration peuvent être effectués. Les modes de mesure (pour des sondes à double éléments) sont les suivants :
  • Mode Pulse-Echo (P-E) : (Détection de creux & défauts) mesure de 0.63 mm à 3048 cm
  • Mode revêtement Pulse-Echo (PECT) : (Matériau, revêtement, détection de creux & défauts) mesure des matériaux de 0.63 mm à 3048 cm et des revêtements de 0.01 à 2.54 millimètres
  • Mode Pulse-Echo avec comp. de temp. (PETP) : (Détection de creux & défauts) Compensation automatique de la température – mesure de 0.63 mm à 3048 cm
  • Mode Echo-Echo (E-E) - (à travers peinture & revêtements) mesure de 1.27 à 102 millimètres. Peut varier selon le revêtement.
  • Vérification Echo-Echo (E-EV) - (à travers peinture & revêtements) mesure de 1.27 à 25.4 millimètres. Peut varier selon le revêtement.
  • Mode uniquement revêtement (CT) - (Epaisseur du revêtement) Mesures de 0.0127 à 2.54 millimètres. La plage varie +/- selon le revêtement. Un étalonnage à un et deux points est disponible, en option, pour des matériaux & revêtement ou pour une sélection de types de matériaux de base.

Caractéristiques du détecteur de défauts :
Le DFX-8 peut également être utilisé comme un détecteur professionnel de défauts. Les nombreuses fonctions comprennent :
  • TRIG : Affichage trigonométrique de la trajectoire du faisceau, de sa profondeur, de la distance à la surface ainsi que la correction de la surface courbée. Utilisé avec des capteurs de faisceau d’angle.
  • DAC : 8 points (au maximum) peuvent être saisis et utilisés pour dessiner numériquement une courbe DAC. Référence : -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitude affichée en % DAC, dB ou % FSH.
  • AWS : Dimensionnement automatique des défauts selon le code de soudure structurelle AWS D1.1.
  • AVG/DGS : Dimensionnement automatique des défauts en utilisant les données de la sonde. Enregistre jusqu’à 64 configurations personnalisées.
  • TCG : Gain corrigé dans le temps. Plage dynamique de 50 dB, 20 dB par microseconde, jusqu’à 8 points pour la définition de la courbe. Mode de mesure : Pulse-Echo (P-E) mesure de 0.025 pouce à 100 pieds. (de 0.63 mm à 3048 cm).
  • Auto-Cal : Fournit un étalonnage automatique avec deux points de référence.
  • Modes de détection : passage par le zéro, flanc et pic max.
  • Affichage gelé : Maintien à l’écran la forme d’onde actuelle.
  • Mémoire du pic max. : Capture l’amplitude du pic maximal.
  • Porte d’interface automatique - DFX-8+ réglage automatique de la porte d’interface pour le test d’immersion (voie d’eau).

Caractéristiques

  • Différents capteurs sont disponibles (ligne à retard, crayon, contact, double)
  • 2 ans de garantie
  • Diverses fonctions de mesures pour les mesures d’épaisseurs et de défauts
  • Fonctionne sur pile
  • Mémoire interne de 4GB + mémoire externe SD jusqu’à 64 GB
  • 64 réglages personnalisables
  • USB, RS232, alarme, sorties analogiques & connecteurs du transducteur

Spècifications

Taille :
216 x 165 x 70 mm
Poids :
2.04 kg avec pile
Mallette :
Enceinte en aluminium extrudé avec embouts (joint étanche)
Affichage :
Ecran couleur QVGA TFT, visible au soleil (320 x 240 pixels). Taille de l’image 4.54 x 3.40 pouces (115.2 x 86.4 mm) ou 5.7 pouces (144.78 mm) de diagonale. 16 couleurs de palette, plusieurs couleurs sont disponibles en option ainsi qu’une luminosité variable.
Taux de rafraîchissement de l’écran :
60 Hz
Visualisation de l'écran :
Détecteur de défauts : onde entière, +/- rectifiée ou RF. Jauge d’épaisseur : chiffres, +/- rectifiés, RF ou B-Scan
Timing :
Timing TCXO de précision avec impulsion unique de 100 MHz, numériseur à très faible puissance de 8 bit.
Porte de mesure :
Deux portes indépendantes (défauts) et trois portes (épaisseur). Le départ & la largeur sont réglables sur la pleine échelle. Amplitude 5-95 % par pas de 1 %. Déclenchement positif ou négatif pour chaque porte avec des alarmes visuelles et sonores
Température de fonctionnement :
De -10 °C à 60 °C
Environnement :
Conforme aux exigences IP65
EMETTEUR D’IMPULSION
Type d'émetteur :
Deux émetteurs d’impulsion, réglables, à onde carrée
P.R.F. :
De 8 à 2000 Hz par pas sélectionnables (8, 16, 32, 66, 125, 250, 333, 1000, 2000 Hz)
Tension de l'émetteur :
Amplitude du pic de 100 - 200 volt, durée de montée/descente < 10 ns dans 50 ohm
Largeur d'impulsion :
De 40 à 400 ns. Pas réglable en option de 40, 80 & 400 ns (nommé pic, fin & large)
RECEPTEURS
Gain :
De 0 à 110 dB avec une résolution de 0.2 dB. Contrôle manuel et AGC
Amortissement :
50, 75, 100, 300, 600, & 1500 ohms.
Bandes de fréquence :
Bande large : 1.8 - 19 MHz (-3 dB). Quatre bandes étroites à 1 MHz, 2 MHz, 5 MHz et 10 MHz
Linéarité horizontale :
+/- 0.4% FSW
Linéarité verticale :
+/- 1% FSH
Amplificateur de linéarité :
+/- 1 dB
Mesure d'ampliture :
De 0 à 100 % FSH avec une résolution de 1 %
Retard :
0 – 999 pouces (25,375 mm) pour une vitesse pour l’acier
ETALONNAGE
Etalonnage automatique :
Longitudinal (droit) ou cisaillement (angle)
Types de sonde :
Contact unique, double, retard et angle
Unités :
Anglaise (pouce), métrique (mm) ou temps (us)
Vitesse :
De 0.0100 à 0.6300 pouce/us (256 – 16 000 m/s)
Plage de test :
De 0 à 0.076 pouce (1.93 mm) minimum, de 1200 pouces (30,480 mm) maximum pour une vitesse pour l’acier. Variable en continu.
Décalage du zéro (initialisation de la sonde) :
0 - 999.999 us
Table de vitesse du matériau :
Contient des vitesses longitudinales et de cisaillement pour plusieurs types de matériaux

Achetez maintenant
