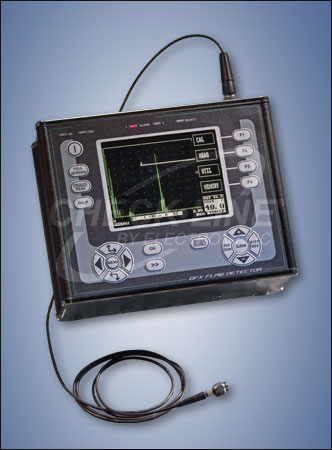

DFX6 Détecteur de défaut à ultrason


Le DFX6 Détecteur de défaut à ultrason n'est plus disponible, il a été remplacé par le DFX8, veuillez cliquer sur le lien suivant afin d'obtenir plus d'informations sur le DFX8

Fabriqué aux États-UnisLes détecteurs de défauts à ultrasons DFX sont des oscilloscopes numériques, de pointe, qui sont conçus pour traiter des applications des plus simples aux plus difficiles. Les détecteurs DFX sont équipés de fonctionnalités pour pénétrer profondément dans des matériaux difficiles à mesurer ou pour effectuer des mesures à hautes résolutions pour des pièces de précision dans le domaine de l'aérospatiale. Ils peuvent effectuer des contrôles partout et sont conçus pour réaliser des inspections rapides et précises en vous épargnant du temps et de l'argent.



Caractéristiques
  • Ecran TFT transflectif couleur
  • Amplificateur de bande large et étroite
  • Emetteur d'onde carrée (limites actives)
  • Boîtier en aluminium extrudé (IP 65)
  • Affichage digital de l'épaisseur
  • DAC/TCG/AWS/DGS
  • Etalonnage automatique
  • Sorties PC/analogique/vidéo
  • Batterie longue durée (Li-ion)
  • Mémoire de grande capacité
  • Correction des surfaces courbées
  • Notes alphanumériques
  • Fonction TRIG
  • Fonction d'aide

Spècifications
Dimensions :235 x 181 x 102 mm
Poids :3,4 kg avec les piles
Boîtier :Aluminium extrudé
Ecran :Couleur transflectif TFT. Zone d'affichage 111,4 x 83,5 mm, 320 x 240 pixels. Zone scan A : 255 x 200 pixels (élargie 315 x 200), 8 couleurs en option et luminosité variable
Température :Fonctionnement de –10 à +55 °C, extrême : de –20 à +70 °C. Stockage : de –40 à +75 °C
Environnement :Conforme à IP65
Unités :Anglaises ( in), métriques (mm), ou temps (µs).
Sonde zéro :0–999 999 µs
Vitesse :615 et 625 : 1 000–9 999 m/s
635 et 638 : 256-16 000 m/s
Plage de test :615 et 625 : de 5 mm à 10 000 mm à la vitesse de l'acier. Séquence variable : 10 mm ou 1 mm
635 et 638 : de 1 mm à 20 000 mm à la vitesse de l'acier. Séquence variable 1, 2, 5 ou en continue par incrément de 1 mm. Aussi de 1 à 5 000 µs.
Modes de testPulse écho ou transmission/réception
Fenêtres :6215 et 625 : départ et largeur ajustables sur toute la plage. Amplitude 0-100 %, pas de 0,5 %. Alarmes visuelles et sonores. Déclencheur positif, simple fenêtre et déclencheur positif et négatif, 2 fenêtres. La fenêtre 2 a un retard sélectionnable de 0,6 s sur alarme. 635 et 638 : 2 fenêtres indépendantes avec déclencheur positif et négatif pour chaque fenêtre.
Etendue de la fenêtre :635 et 638 : plage étendue à la largeur de la fenêtre 1.
Retard de la fenêtre du moniteur :635 & 638 : retard de 0.6 sec., sélectionnable sur la fenêtre négative 2 du moniteur.
Modes de mesure :
Signal moniteur :635 et 638
Profondeur :Profondeur et amplitude du signal de la fenêtre
Echo-écho :Distance écho-écho, position automatique de la fenêtre 2.
Fenêtre à fenêtre :625 Echo- Echo, position manuelle de la fenêtre 2. 635 et 638 : fenêtres indépendantes.
Déclenchement (Trig) :Affichage trigonométrique de la trajectoire du faisceau, la profondeur et la distance à la surface. Calcul de la profondeur et compensation de la surface courbée, décalage X pour le transducteur.
T min :Garde l'épaisseur minimale dans le mode profondeur.
Linéarité du système :Vertical : 1 % de la hauteur totale de l'écran, précision amplificateur ± 0,1 % dB. Horizontal : ± 0,4 % de la largeur totale de l'écran.
Tension d'impulsion :615 et 625 : amplitude du pic max. de 200 V, temps de montée/descente < 10 ns avec 50 ohm. 635 et 638 : 100 V - 350 V (450 V 638) impulsion signal carré. Largeur d'impulsion de pointe avec une durée de 2 000 ns. Durée de montée/descente < 5 ns avec 50 ohm.
Largeur d'impulsion :615 : fixée à 100 ns. 625 : 30-250 ns liée à une bande filtrée. 635 & 638 : réglable dans 2 % de la largeur nominale, minimum 1 ns, maximum 40 ns.
Front actif :Contrôle de l’impulsion active unique pour améliorer la résolution de la surface proche et la réponse du signal. Remplace le contrôle d’amortissement traditionnel.
P.R.F. : 615 : fixé à 100 ns. 625 : 30-250 ns lié à une bande filtrée. 635 & 638 : réglable dans 2 % de la largeur nominale, minimum 1 ns, maximum 40 ns.
Fréquence de rafraichissement de l'écran :50 ou 60 Hz
Correction :Onde totale, onde moitiée négative ou positive et RF non corrigée
Retard :615 & 625 : 0 – 10 000 mm, 635 & 638 : 0 – 20 000 mm pour une vitesse acier par pas de 0.05 mm.
Gain :De 0 à 110 dB. Réglable par pas de 0,5; 2; 6; 14 et 20 dB
Bandes de fréquence :615 : 4 bandes larges 1-10 MHz (- 6 dB) 625 : 4 bandes étroites centrées à 1 MHz, 2 Mhz, 5 MHz et bande large 1,5-15 MHz. 635 et 638 : 6 bandes étroites centrées sur 0,5; 1; 2,25; 10 et 15 MHz. Bande large de 2 à 22 MHz ( -6 dB) et 1 à 35 MHz (-20 dB)
Linéarité verticale :1 % de la hauteur de l’écran.
Linéarité de l'amplificateur :+/- 0.1 dB.
Linéarité horizontale :+/- 0.4 % de la largeur de l’écran (FSW).
Rejet :615 & 625 : 50 % du rejet suppressif. Avertissement LED lorsqu’il est sélectionné. 635 & 638 : 80 % du rejet linéaire.
Enregistrement de l'épaisseur :Mémoire pour 8000 valeurs enregistrées dans le code Bloc/Lieu/Nombre ou dans des feuilles de travail alpha-numériques pré-programmées. Transférable vers Excel en utilisant le logiciel PC, en option.
Mémoire :100 localisations pour les paramètres d'étalonnage
Mémoire balayage A :800 formes d'ondes
Lissage onde :Produit un signal lissé
AGC :Le contrôle du gain automatique règle l’écho sélectionné au niveau défini par l’utilisateur (10 – 90 %).
DAC :10 points (max.) peuvent être entrés et utilisés pour dessiner numériquement une courbe DAC. Référence : courbes -2, -6, -10, -12, -14 dB peuvent être sélectionnées pour les codes JIS, ASME et EN1714.
AWS :Dimensionnement automatique des défauts selon le code de structurel de soudage AWS D1.1
API :Dimensionnement automatique des défauts selon API 5UE.
AVG/DGS :Dimensionnement automatique des défauts en utilisant les données de la sonde. 10 paramètres de données de sonde peuvent être stockés.
TCG :Gain corrigé en temps 625, 635 & 638. Plage dynamique de 40 dB, 30 dB par microseconde, jusqu’à 10 points pour la définition de la courbe.
Etalonnage automatique :Etalonnage automatique avec 2 échos.
Forme d'onde de référence :Une forme d’onde rappelée peut être affichée dans une couleur différente de celle qui est actuellement visible pour faciliter la comparaison directe.
Affichage gelé :Maintient à l’écran la forme d’onde.
Mémoire du maximum : Pour la détermination de la structure échodynamique.
Aide en ligne :Guide instantané de l’utilisateur sur le fonctionnement, accessible directement à partir d’une touche.
Langues :6 langues sélectionnables par l’utilisateur dans la liste suivante : anglais, allemand, français, espagnol, néerlandais, italien, russe, polonais, tchèque, finlandais et hongrois. D’autres langues sont disponibles sur demande.
Batterie : Batterie au lithium 14.4 V, 5.0 A, 11 heures mini d’utilisation, 15 heures type, indication de charge. Durée de charge de 4 heures.
Chargeur :100 - 240 VAC, 50 - 60 Hz.
Connexion USB :Pour connexion à un PC, clavier et imprimante.
Sorties :Interface de série, video (NTSC et PAL), sortie analogique pour une mise à jour de l’amplitude et de la distance à un taux PRF. Sortie synchro de transmetteur.
Connecteurs du transducteur :Disponible en connecteurs BNC ou LEMO 1 (option en usine)
Garantie : Limitée à 2 ans
Caractéristiques supplémentaires pour 638 :
Interface déclencheur :La fenêtre d’interface verrouille l’écho de surface et élimine la variation de la voie d’eau.
Impulsion à haute puissance :Boost 450 volt.

Kit complet
Le DFX6 est livré dans un kit complet comprenant :
- Le détecteur de défauts DFX6,
- La batterie au lithium,
- Le chargeur de batterie CH-700,
- Le boîtier de l’appareil en toile,
- Effaceur écran,
- Le manuel d’utilisation,
- Le certificat d’étalonnage
