EMS4 Lecteur à distance de collecte de données

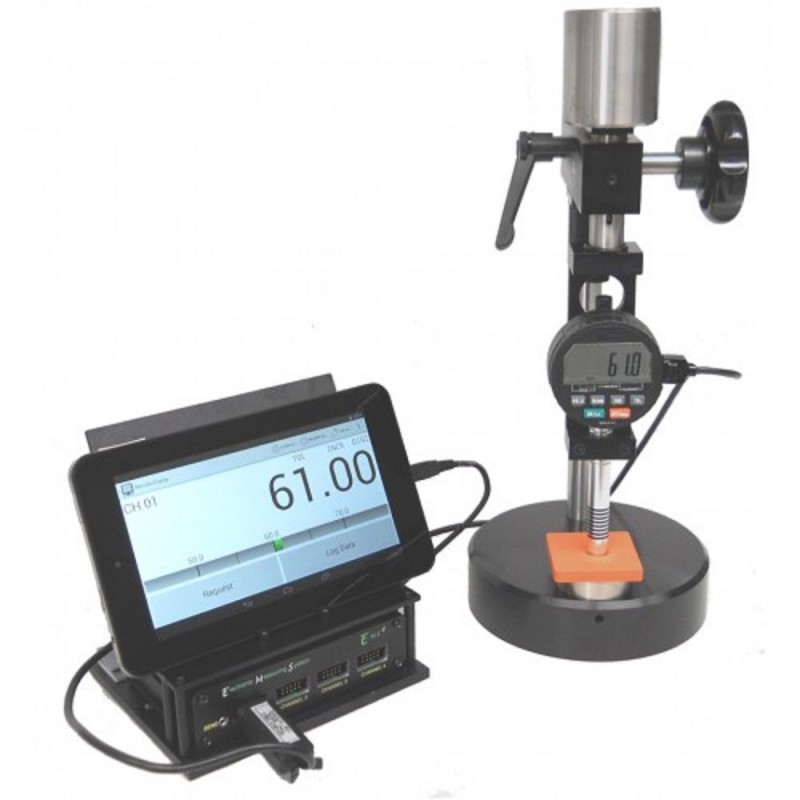

L’afficheur à distance est un système de mesure avec une présentation riche qui permet de connecter simultanément jusqu’à 4 appareils et d’afficher leurs mesures actuelles sur une tablette Android connectée. En plus, l’afficheur à distance peut se connecter via RS-232 et USB à deux utilisateurs externes de données (bureau d’ordinateur, ordinateur portable, PLC ou tout autre appareil de série générique).

L’afficheur à distance a été conçu pour fonctionner avec la plupart des appareils qui transmettent des données avec le format Digimatic. En outre, les appareils qui transmettent des quadratures brutes peuvent également être utilisés.

En temps que système de mesure autonome, l’afficheur à distance offre une configuration très intuitive et conviviale et permet la surveillance simultanée de plusieurs appareils. La connexion de l’afficheur à distance à un ordinateur ou à un autre appareil de série rend la collecte de données ainsi que le contrôle statistique du processus (CSP) simple et facile.

Présentation du matériel
Le panneau frontal du boîtier multiplexeur de l’afficheur à distance contient des connecteurs pour au maximum quatre canaux de jauges. Chaque connecteur à 10 broches supporte des sondes en quadrature ainsi que toute jauge qui comporte des communications Digimatic.
1. Pédale d’envoie global pour le déclenchement des mises à jour sur tous les canaux connectés.
2. Quatre connecteurs de canaux de jauge à 10 broches






Le panneau arrière du boîtier multiplexeur de l’afficheur à distance contient l’alimentation, les connecteurs d’interface de communication ainsi qu’une LED indicatrice d’alimentation.
1. Port USB de Type A pour connecter la tablette Android fournie
2. Port USB de Type B pour la connexion à un ordinateur
3. Port RS-232 pour la connexion à des utilisateurs externes de données
4. Indicateur LED d’alimentation
5. Prise alimentation à centre positif 12V, 1.5 A
