Transducteurs ultrasoniques, lequel choisir ?
Les transducteurs ultrasoniques Checkline sont disponibles avec différentes fréquences, niveaux d’amortissement et caractéristiques de sonde afin de s’adapter à un large éventail d’applications. Le choix du bon transducteur garantit des mesures précises en fonction du type de matériau, du revêtement et de la plage d’épaisseurs.
Caractéristiques des transducteurs et amortissement
Sondes standard : Idéales pour les mesures Pulse-Echo sur matériaux non revêtus, revêtements métalliques ou couches de peinture très fines. Ces sondes offrent une bonne pénétration et conviennent aux usages généraux.
Sondes composites : Mieux adaptées aux matériaux plus souples ou moins homogènes. Elles offrent une bande passante plus large avec une résolution et un niveau de détail améliorés, tout en conservant une pénétration correcte.
Sondes HD (fortement amorties) : Conçues pour les mesures en Echo-Echo (à travers revêtement) et Pulse-Echo. Le mode Echo-Echo élimine l’épaisseur du revêtement dans la mesure et est efficace lorsque l’épaisseur de paroi est supérieure à 2,5 mm et le revêtement inférieur à 1,0 mm.
Sondes CT : Transducteurs fortement amortis spécialement conçus pour la série TI-CMX afin de mesurer l’épaisseur de paroi, l’épaisseur de revêtement ou les deux. Elles permettent :
- Mesures de revêtement : Jusqu’à 2,5 mm
- Mesures Echo-Echo : Nécessitent une paroi > 2,5 mm
- Echo-Echo-Verify : (uniquement sur modèles compatibles) Nécessitent une paroi > 1,25 mm
Guide des fréquences des transducteurs

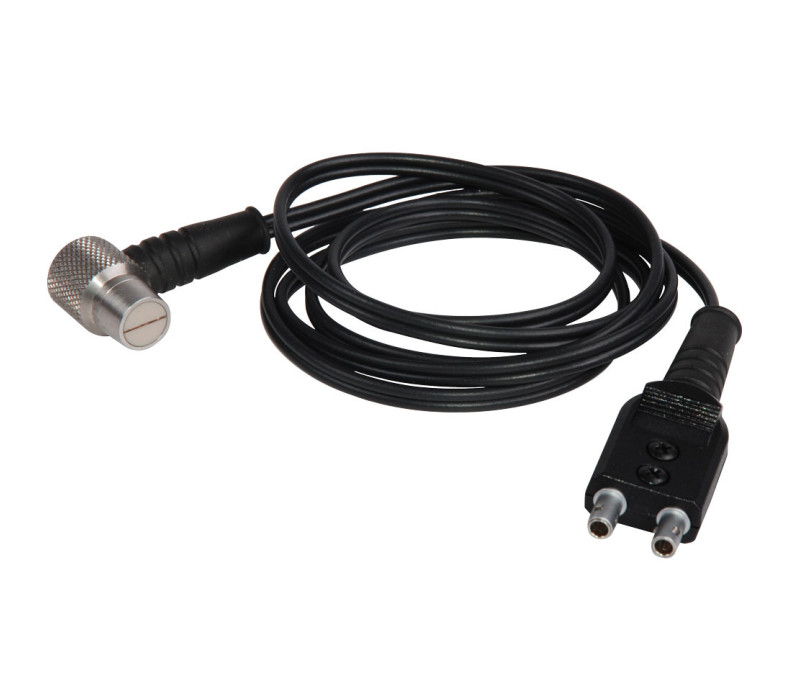

Sondes à double élément 1/4” disponibles de 2,25 MHz à 10 MHz. Grâce à leur plus petit diamètre, elles sont particulièrement adaptées aux surfaces courbées ou aux zones d’accès restreint :
- Basses fréquences (1–2,25 MHz) : Meilleure pénétration pour matériaux épais ou atténuants. Résolution plus faible et zone morte plus grande—moins adaptées aux parois fines.
- Fréquences moyennes (3,5–5 MHz) : Bon compromis entre pénétration et résolution. Polyvalentes pour la plupart des applications standards.
- Hautes fréquences (7,5–10 MHz) : Résolution supérieure avec pénétration réduite. Idéales pour matériaux fins et mesures de précision.
Consultez le tableau de sélection des transducteurs ci-dessous pour identifier la meilleure solution en fonction du type de matériau, de l’état de surface et de la plage de mesure.
