Comment choisir le bon transducteur ultrasonique
Les transducteurs ultrasoniques Checkline sont disponibles avec différentes fréquences, niveaux d’amortissement et caractéristiques de sonde afin de s’adapter à un large éventail d’applications. Le choix du bon transducteur garantit des mesures précises selon le type de matériau, le revêtement et la plage d’épaisseur.
Caractéristiques du transducteur et amortissement
Sondes standard : Idéales pour les mesures Pulse-Echo sur matériaux non revêtus, revêtements métalliques ou couches de peinture très fines. Ces sondes offrent une bonne pénétration et conviennent à un usage général.
Sondes composites : Mieux adaptées aux matériaux plus tendres ou moins homogènes. Elles offrent une bande passante élargie avec une meilleure résolution et plus de détails, tout en conservant une pénétration correcte.
Sondes HD (fortement amorties) : Conçues pour les mesures en Echo-Echo (à travers revêtement) et Pulse-Echo. Le mode Echo-Echo élimine l’épaisseur du revêtement dans la mesure et est efficace lorsque l’épaisseur de paroi est supérieure à 2,5 mm et que le revêtement est inférieur à 1,0 mm.
Sondes CT : Transducteurs fortement amortis, spécialement conçus pour la série TI-CMX, permettant de mesurer l’épaisseur de paroi, l’épaisseur de revêtement ou les deux.
Les sondes CT permettent :
- Mesures de revêtement : Jusqu’à 2,5 mm
- Mesures Echo-Echo : Nécessitent une épaisseur de paroi > 2,5 mm
- Echo-Echo-Verify : (uniquement sur modèles compatibles) Nécessitent une épaisseur de paroi > 1,25 mm
Guide des fréquences des transducteurs

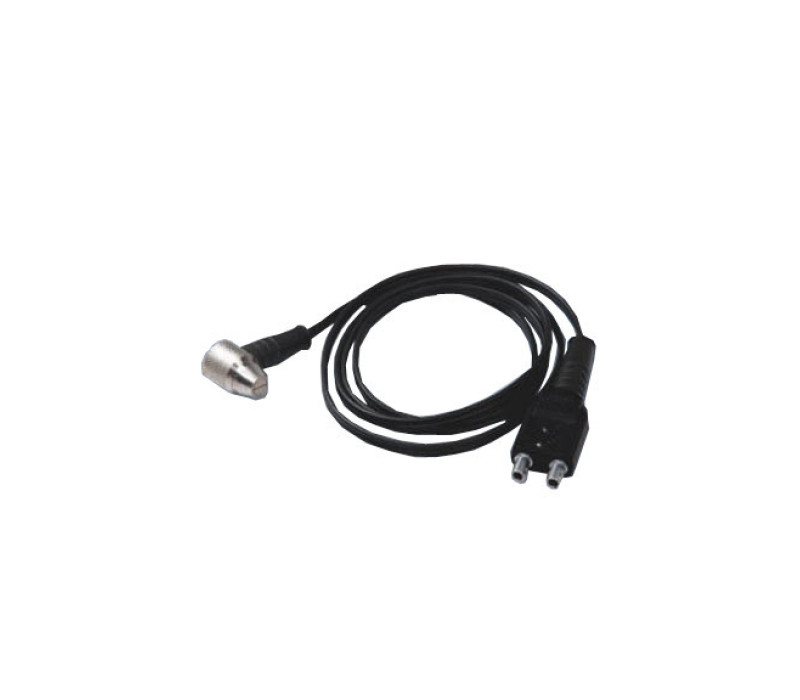

Les sondes à double élément 3/16” sont disponibles avec des fréquences allant de 5 MHz à 10 MHz. Le choix de la fréquence dépend de la profondeur d’inspection et des besoins en résolution :
- Basses fréquences (1–2,25 MHz) : Offrent une meilleure pénétration dans les matériaux épais ou atténuatifs. Résolution plus faible et zone morte plus large—moins adaptées aux parois fines.
- Fréquences moyennes (3,5–5 MHz) : Compromis entre pénétration et résolution. Polyvalentes pour la plupart des applications standards.
- Hautes fréquences (7,5–10 MHz) : Offrent une résolution plus élevée avec une pénétration réduite. Idéales pour les matériaux fins et les mesures de précision.
Référez-vous au tableau de sélection des transducteurs ci-dessous pour trouver la meilleure option en fonction du type de matériau, de l’état de surface et de la plage de mesure.
