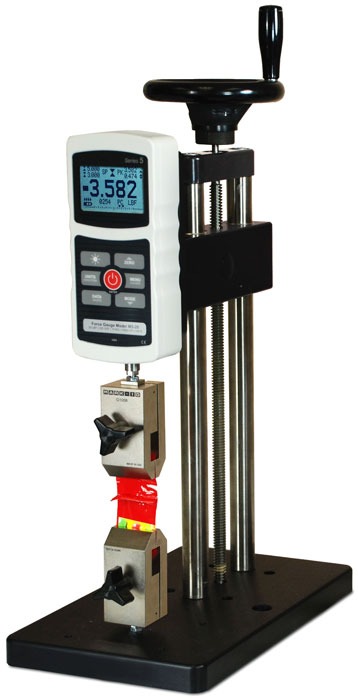

    ES20 Banc d'essai mécanique

    Découvrez l'ES20, un banc d'essai de force à manivelle conçu pour offrir un contrôle de mouvement supérieur lors des tests de traction et de compression. Avec une capacité allant jusqu'à 500 N / 50 kg et une distance totale de déplacement de 229 mm, cet équipement est idéal pour une variété d'applications dans des environnements à espace limité.

    Caractéristiques Principales :

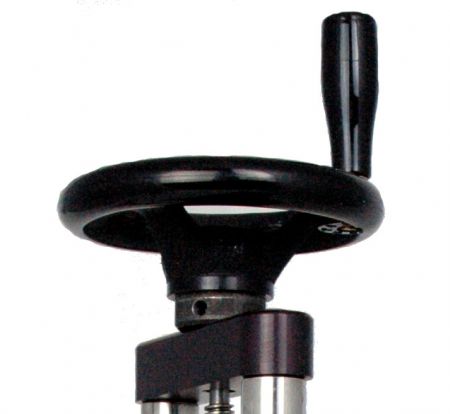

    • Polyvalence et Précision: Équipé d'une manivelle permettant un réglage fin du mouvement, assurant des résultats précis et constants.
    • Conception Compacte: Avec un poids de seulement 4,5 kg et une structure compacte, il est parfait pour les laboratoires et les ateliers disposant de peu d'espace.
    Caractéristiques Avancées :
    • Large Compatibilité: Parfait pour une utilisation avec les jauges de force numériques Mark-10 et leurs accessoires, facilitant l'installation de solutions de test complètes.

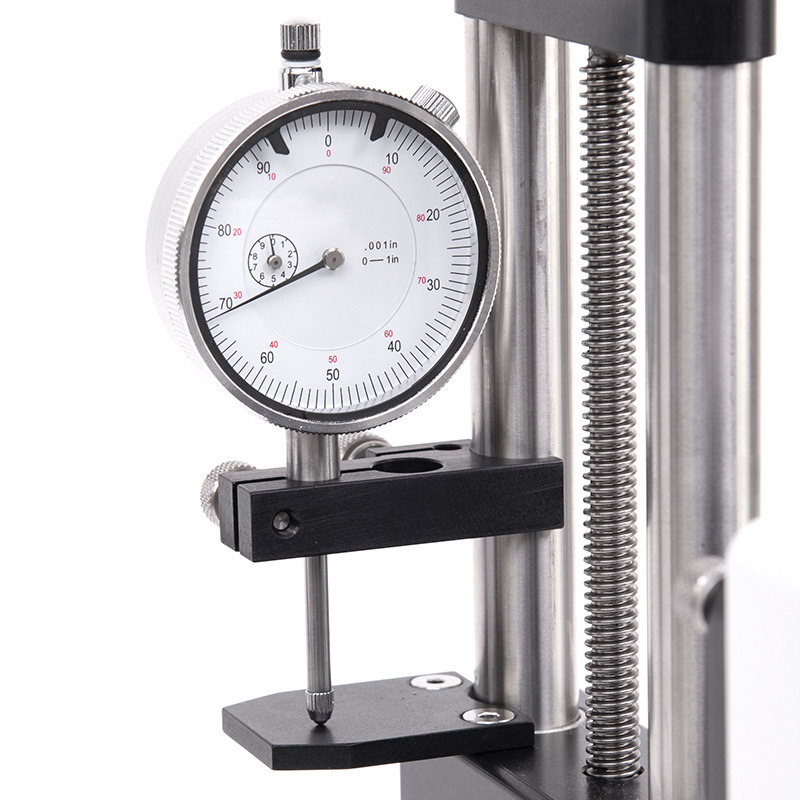

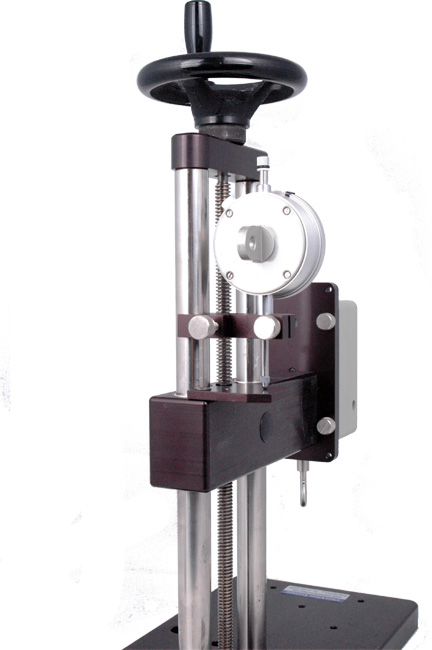

    • Options de Personnalisation: Disponible avec des kits pour monter un indicateur à cadran, offrant ainsi une flexibilité dans la mesure et le suivi des déplacements.


    Pour plus d'informations sur la manière dont l'ES20 peut améliorer vos tests de force, contactez-nous.
    € 922,00
    Commandez maintenant
    • Trous de montage qui permettent de fixer le banc

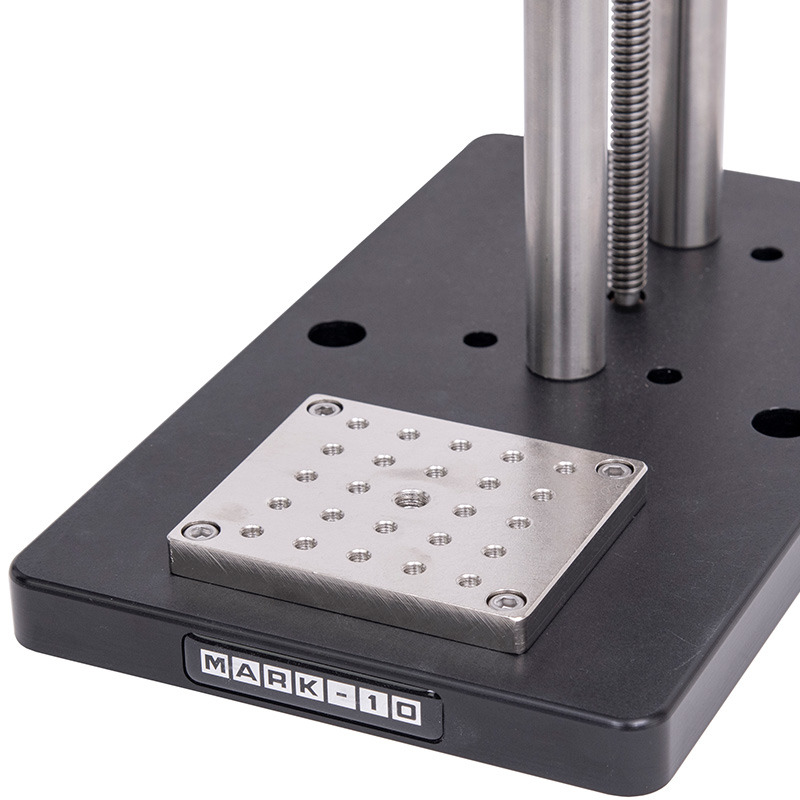

    • Grand plateau de base avec 5 trous filetés #10-32 pour fixer l'appareil.

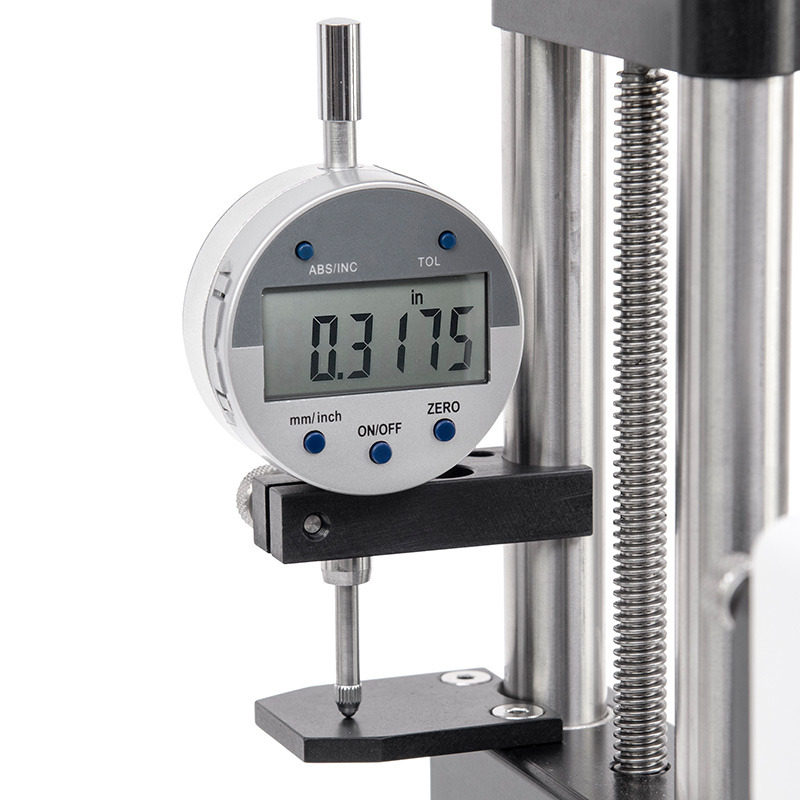

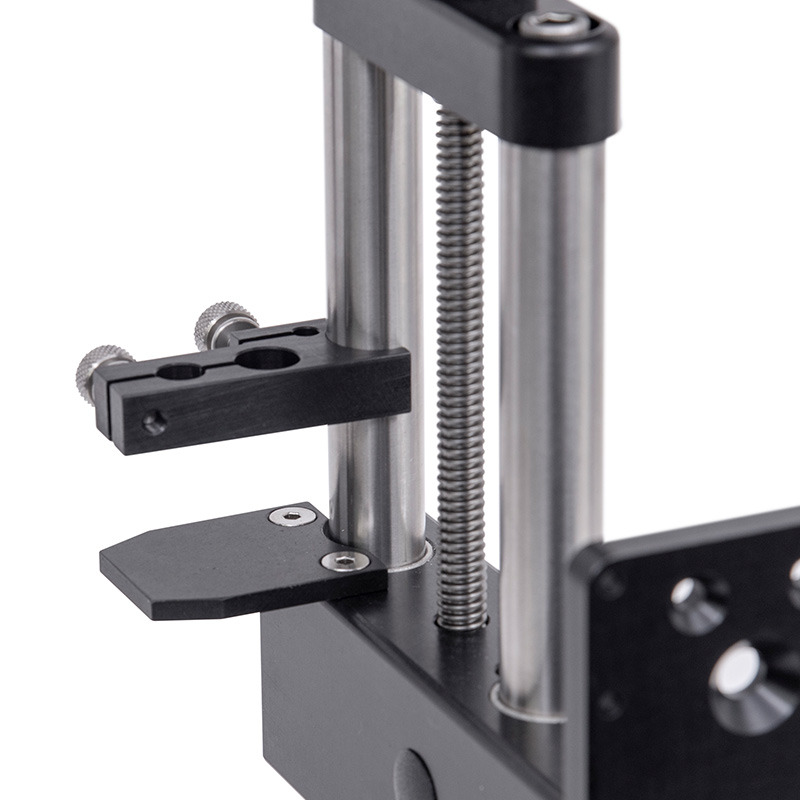

    • Kit d'indication du déplacement, en option, avec écran de 25.4 mm

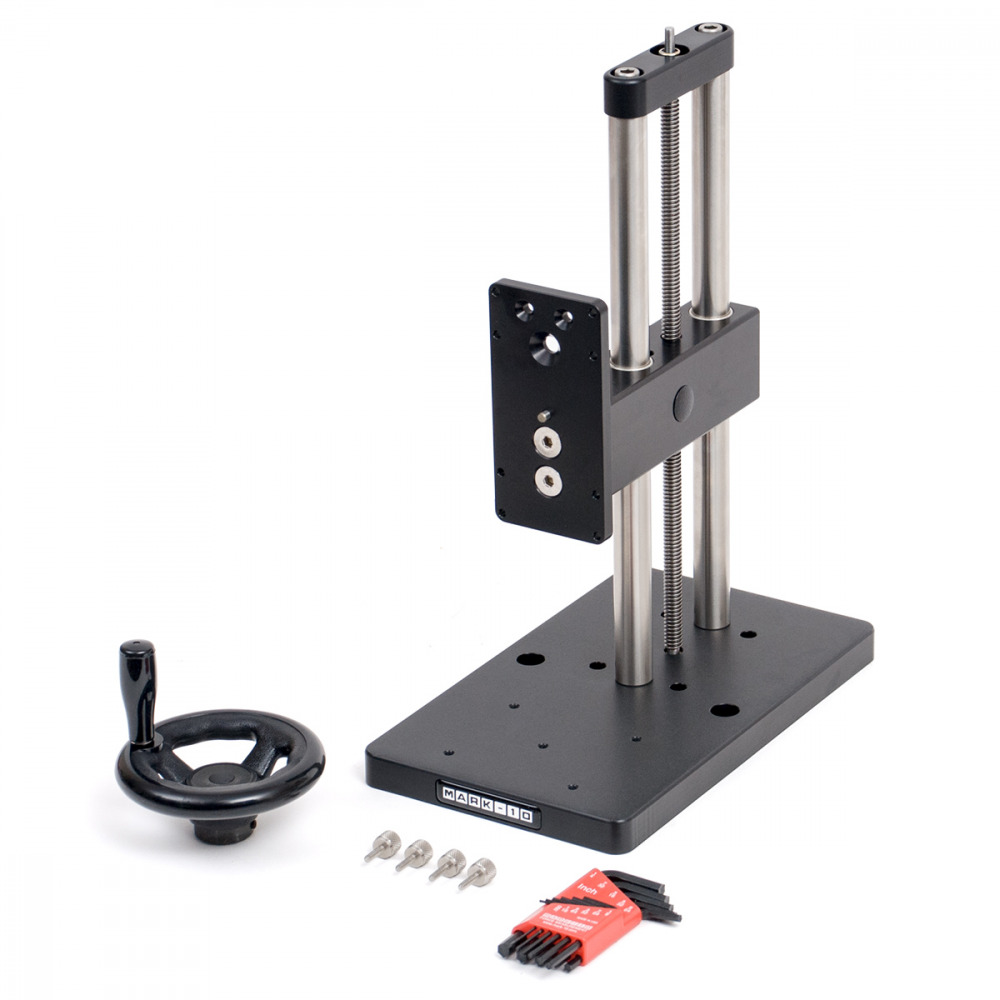

    Kit complet

    Le banc d'essai de force manuel ES20 est livré avec :

    •  jeu de clés Allen
    •  Volant à main
    • 4 vis à oreilles pour dynamomètre

    Comparaison des bancs d'essai manuels

    ModèleCapacité de forceCourse d'essai maximaleMéthode de chargementTarif de déplacementMaximum, dégagement d'échantillon
    ES05150N38mmLevier à ressort25,4 mm par tour de levier223mm
    ES10500N229mmLevier à ressort26,7 mm par tour de levier229mm
    ES20500N229mmMolette manuelle supérieure1,5 mm par tour de roue229mm
    ES301000N330mmRoue manuelle latérale1,3 mm par tour de roue 356mm
    TSA750(H)3750N95mm (with travel stops)
    152mm (without travel stops)    		Levier à crémaillère réglable par paliers de 30°76,2 mm par tour de levierVertical: 267mm
    Horizontal: 368mm
    TSB100500N95mm (with travel stops)
    152mm (without travel stops)    		Levier à crémaillère réglable par paliers de 30°76,2 mm par tour de levier330mm
    TSC1000(H)5000N89mmRoue manuelle en ligne2,5 mm par tour de roueVertical: 254mm
    Horizontal: 330mm
    TSF(H)5000N102mmRoue manuelle latérale0,34 mm par tour de roueVertical: 356mm
    Horizontal: 459mm
    - La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires.
    - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ​​ES10 et ES20.
    - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale.

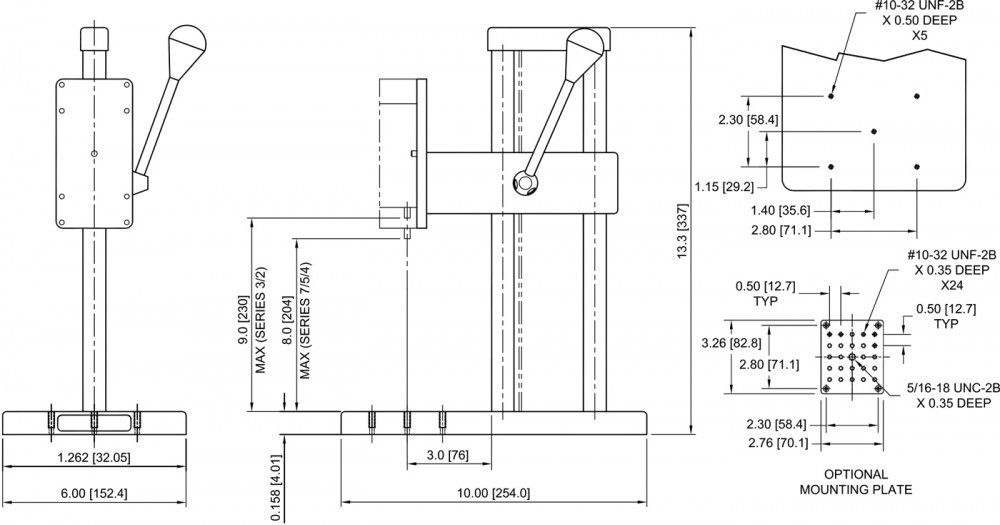

    Dimensions-ES20
    Dimensions-ES20

    Dimensions du banc d'essai de force manuel ES20

    Toutes les tailles en pouces et (mm)

    Vidéo
    Video Preview for ID: m9D3aJSqbc8
    ▶
    Fiche technique de ES20
    ES20 solid models
    Manuel d'utilisation de l'ES20
    Capacité de charge :500 N, 50 kg
    Distance maximale de déplacement :229 mm
    Méthode de charge :Manivelle montée sur le dessus de l'appareil
    Pas de déplacement :1,5 mm par tour
    Dimensions :152 mm x 254 mm x 431 mm - largeur x profondeur x hauteur
    Poids :4,5 kg
    Garantie :3 ans

    Produits associés

    Parcourir les produits associés

    Series-3 Dynamomètre digital

    Series-3 Dynamomètre digital

    Series-4 Dynamomètre digital avec sortie

    Series-4 Dynamomètre digital avec sortie

    Series-5 Mark-10 dynamomètre numérique de précision

    Series-5 Mark-10 dynamomètre numérique de précision

    Accessoires

    Parcourir les accessoires

    ES001 Distancemètre à cadran analogique
    ES001 Distancemètre à cadran analogique
    ES002 Distancemètre numérique
    ES002 Distancemètre numérique

    Commandez maintenant

    Produits
    Article Nom du produit Prix  Quantité Action
    126389ES20 - Banc d'essai manuel - 100 lbF/500 N € 922,00
    Accessoires
    Article Nom du produit Prix  Quantité Action
    131906ES001 - Kit d'indicateur analogique à cadran pour ES10/ES20 € 174,00
    130406ES002 - Digital indicator kit for ES10/ES20, 1" / 25 mm € 403,00
    133347ES001NI Set of brackets for indicator 9.5 mm dia. stem € 136,00
    136791ES001NI-8MM Set of brackets for indicator 8 mm dia. stem € 136,00
    136882AC1060 Base plate with matrix of threaded holes € 89,00
    137692Plaque de base métrique M10-TS-MB - trous filetés métriques, centre M8, autres M6 € 106,00

    Tous les prix mentionnés sont HT et hors frais de port.
    Disponibilité :
    Disponible : 1 à 3 jours ,
    Délai de livraison : 1 à 3 semaines ,
    Commande spéciale sur demande
