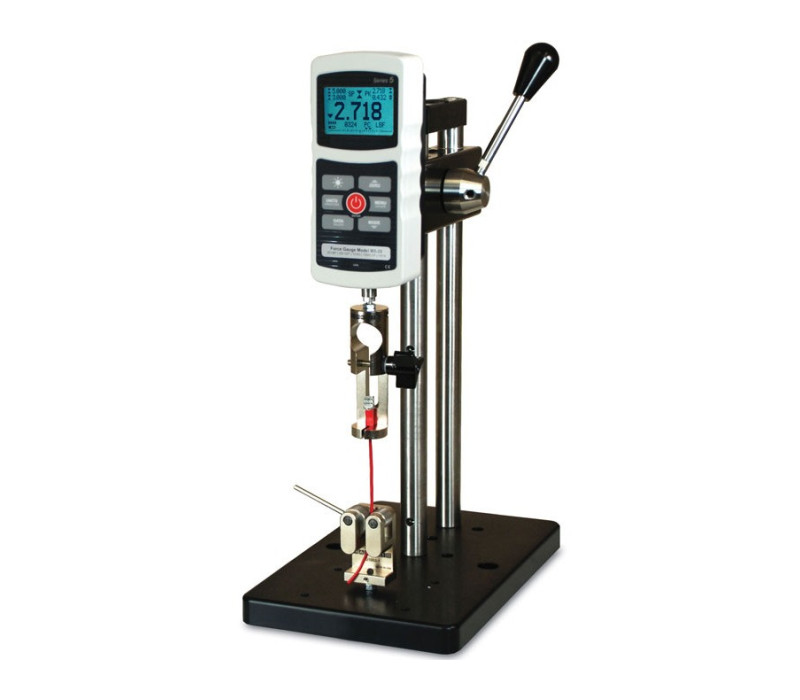

ES10 Banc d'essai mécanique

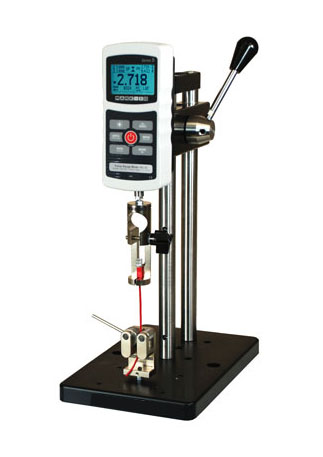

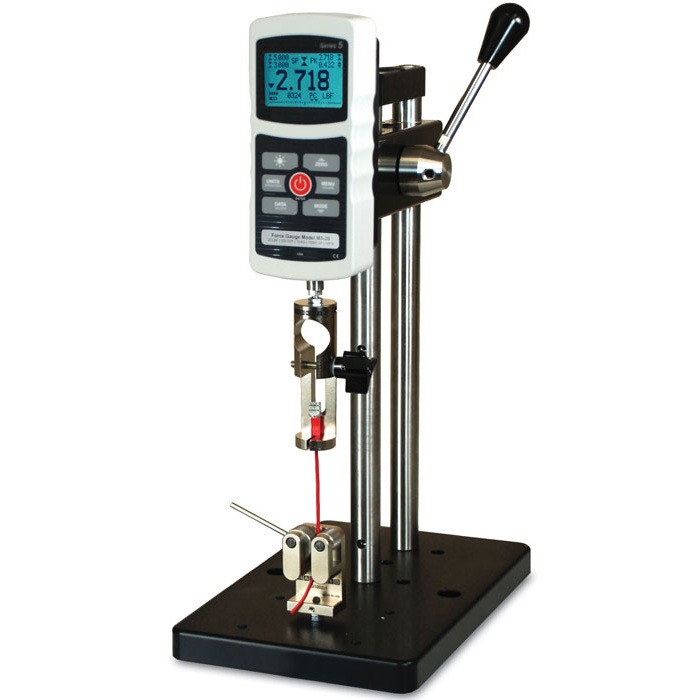

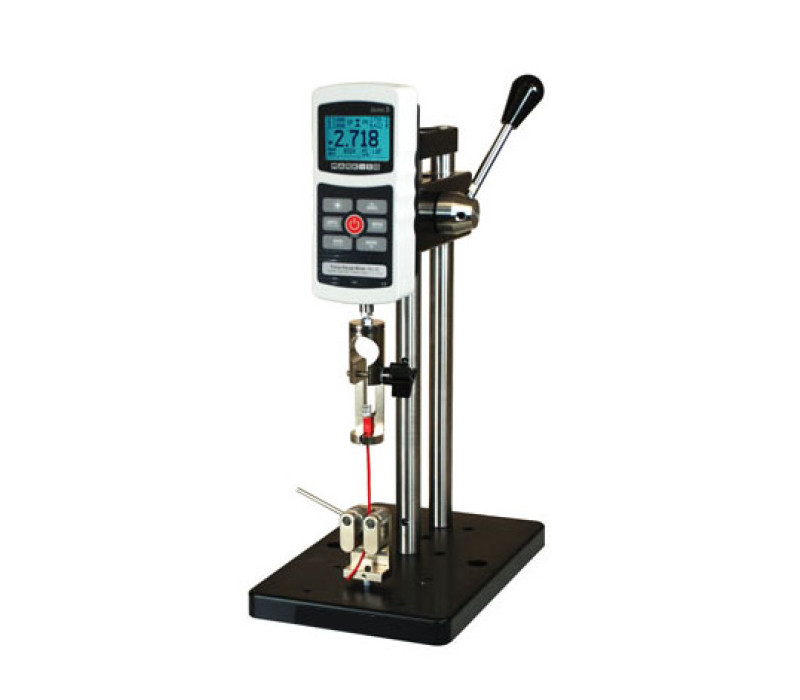

Le banc d'essai ES10 à levier est utile pour les essais rapides de traction et de compression. Représenté ici avec le dynamomètre numérique de la série 5, la poignée serre-fils G1001 et la poignée à double rouleau G1002.

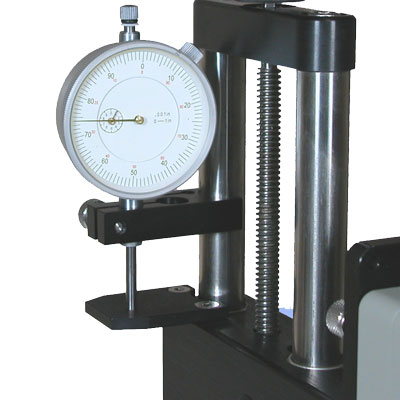

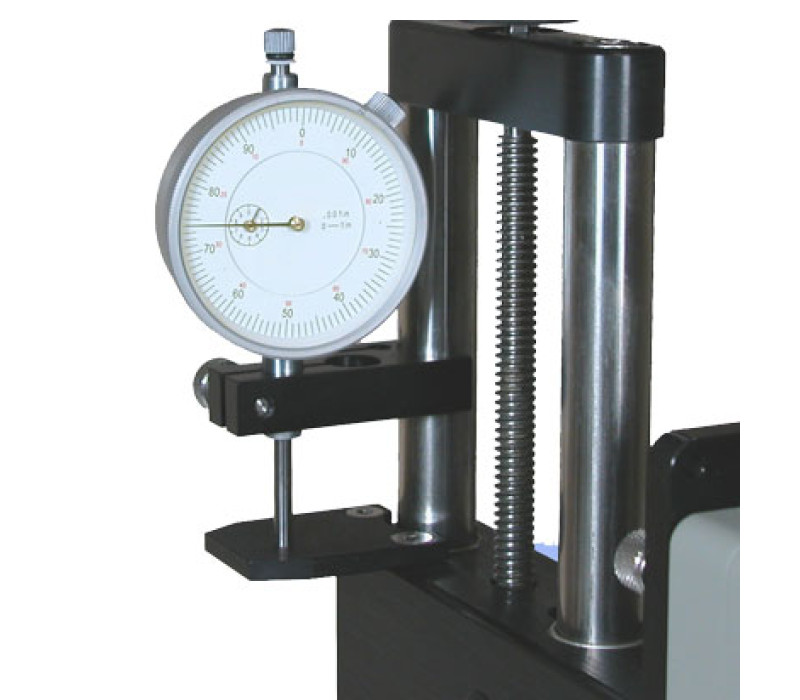

Kit de montage pour comparateur analogique de 25 mm ES001 en option. Le kit de montage est également disponible avec un comparateur numérique et sans indicateur.

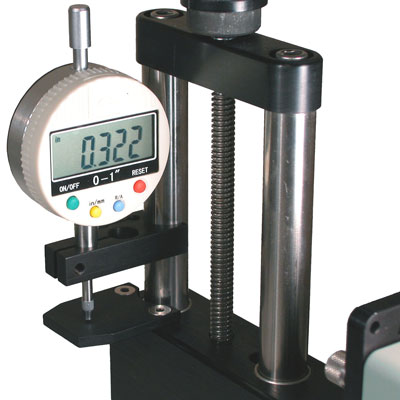

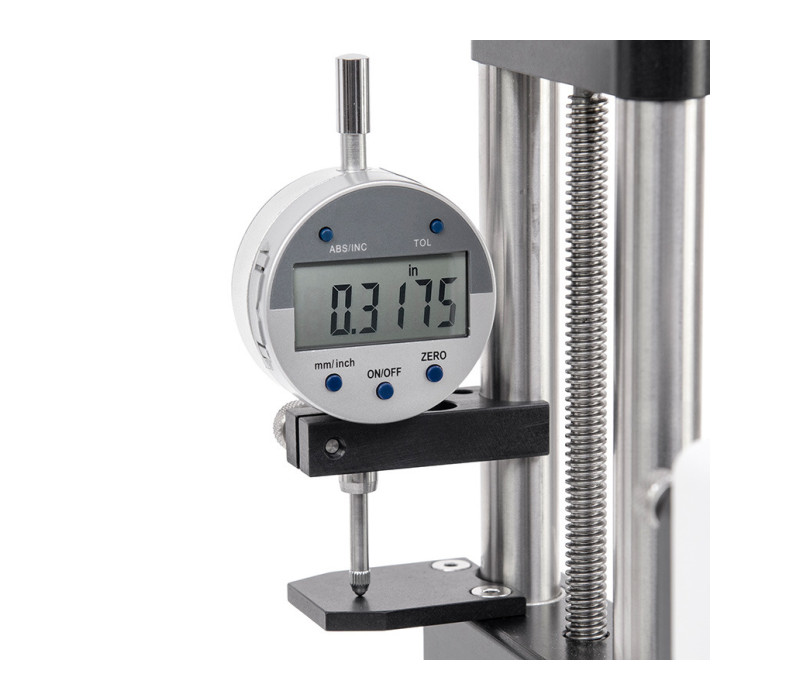

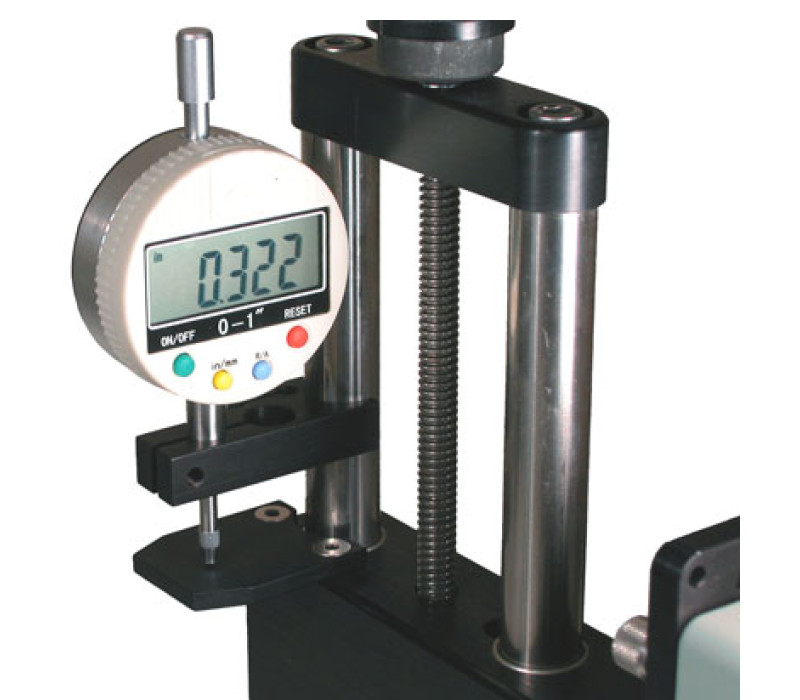

Indicateur numérique ES002 25 mm / 1 » en option. Le jeu de supports est également disponible sans indicateur.

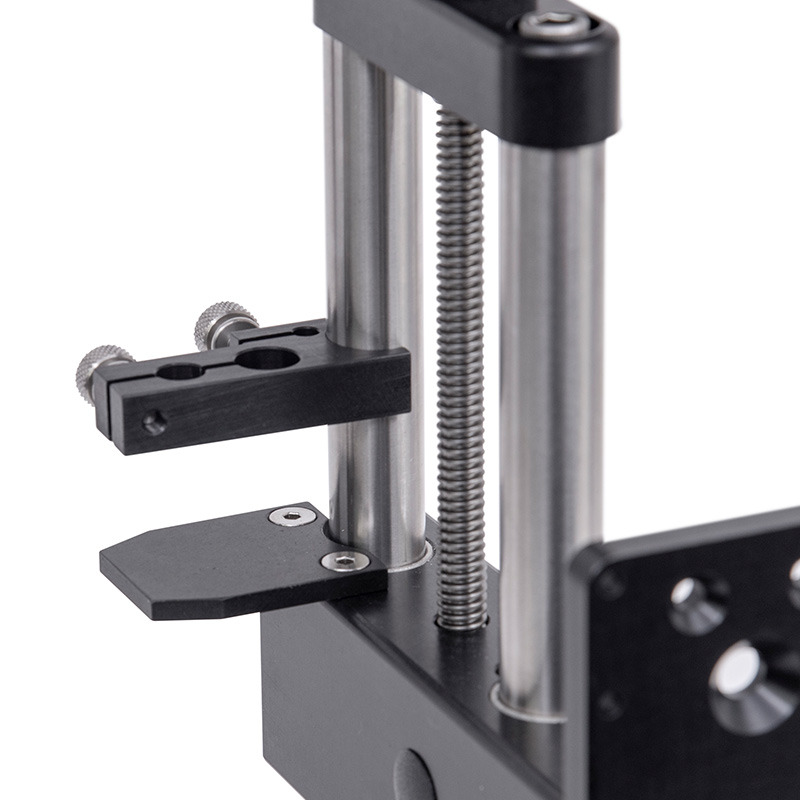

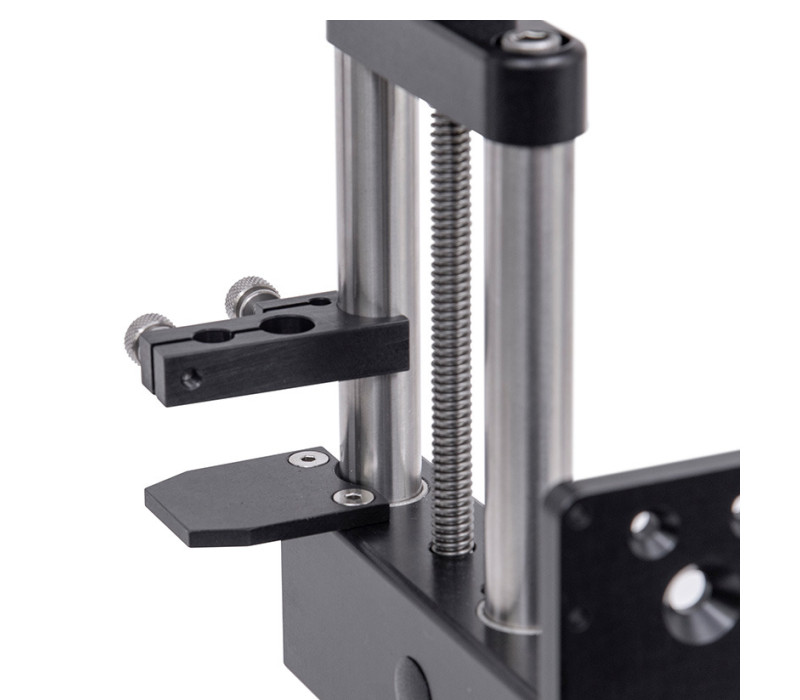

Le kit de montage optionnel pour les comparateurs à cadran, à l'exclusion des comparateurs à cadran. Disponible en versions de 8 mm et 9,5 mm de diamètre pour la tige du comparateur.

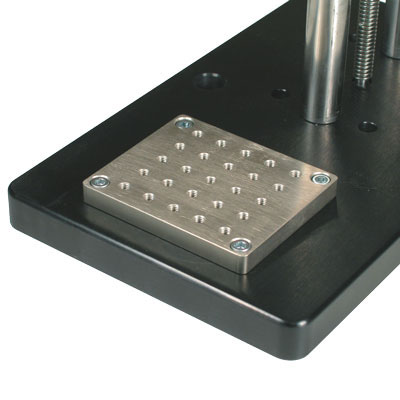

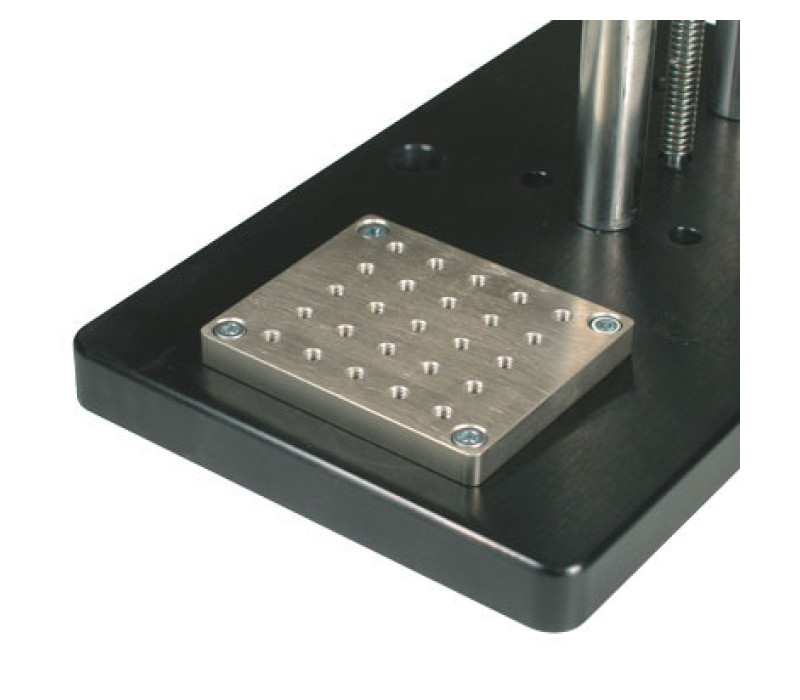

La plaque de montage AC1060 optionnelle comprend une matrice de trous filetés pour le montage de la poignée et de l'adaptateur.

ES10 Arracheuse manuelle à levier

Découvrez l'ES10, une machine d'essai de compression et de traction à commande manuelle idéale pour les applications nécessitant des mesures précises et une utilisation efficace de l'espace. Cet appareil est parfait pour les essais de compression d'une portée allant jusqu'à 38 mm et peut être facilement adapté à différents échantillons.

Caractéristiques : Capacité et construction : mesure la compression jusqu'à 150 N, avec un mécanisme de levier réglable pour différentes tailles d'échantillons.
Compatibilité totale : conçu pour être utilisé avec les dynamomètres Mark-10 et d'autres dispositifs, pour plus de polyvalence et de précision (des kits d'adaptation pour les dynamomètres de marques étrangères sont disponibles).

Avantages pratiques : Compact et portable : Idéal pour les laboratoires disposant d'un espace limité ou pour les applications mobiles telles que les essais sur site.
Applications diverses : De la mesure de la pression lors de l'activation de l'interrupteur aux tests de pelage, ce banc d'essai offre de multiples fonctionnalités.

Contactez-nous pour plus d'informations sur la manière dont le banc d'essai ES10 peut être intégré dans vos processus de qualité.

€ 823,00

Commandez maintenant

Conception compacte et légère pour une manipulation aisée et adaptée aux petits espaces.
Trous de montage pour le fixer au banc
Le levier de charge peut être ajusté en trois positions différentes pour faciliter son fonctionnement
Grand plateau de base avec 5 trous filetés #10-32 UNF pour un montage fixe

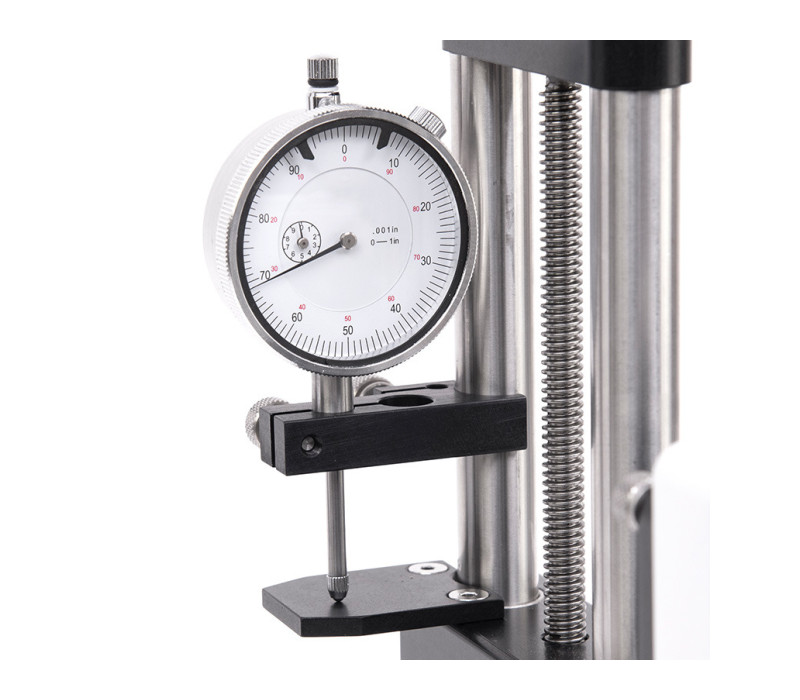

Kit indicateur de déplacement à cadran (25,4 mm) disponible en option
Peut être utilisé avec nos duromètres de séries HP
Des kits d'adaptation pour les wattmètres des concurrents sont également disponibles, pour une plus grande polyvalence.

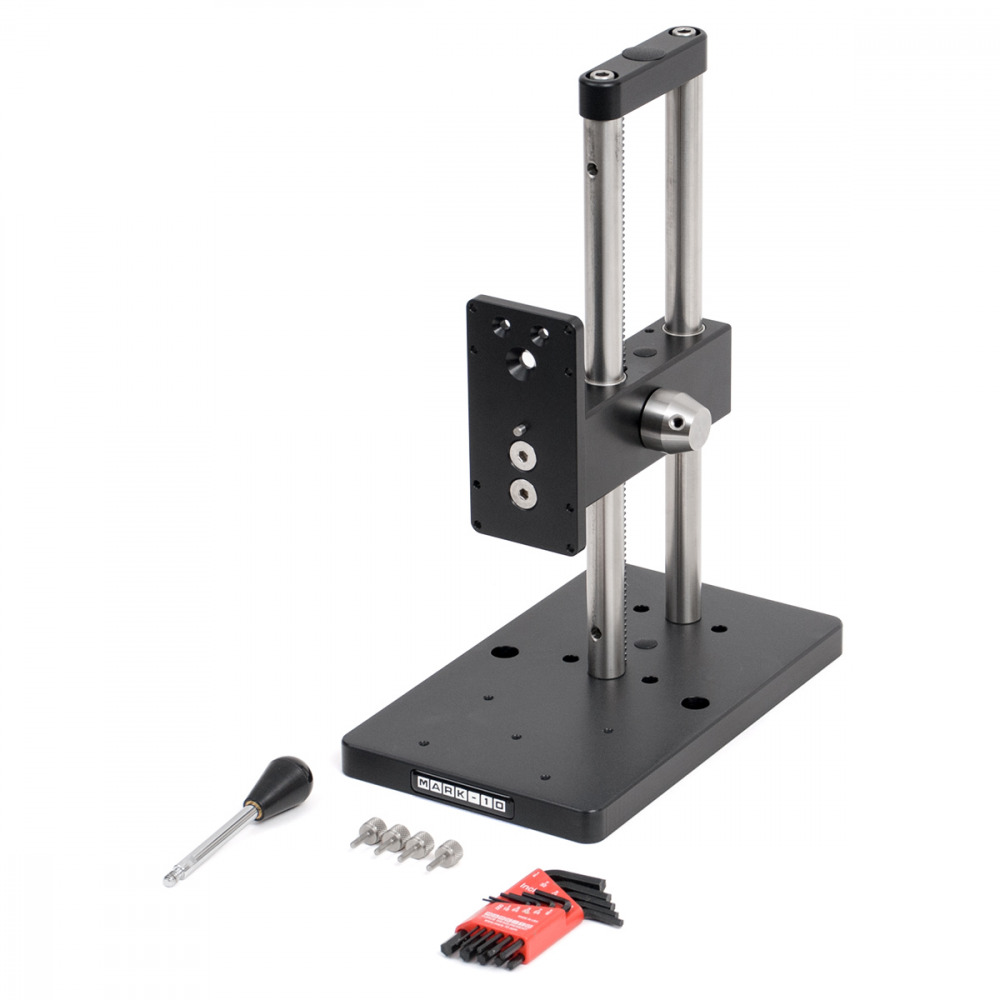

L'étalon de force mécanique ES10 est livré avec :

Jeu de clés Allen
Levier
4 vis à oreilles pour la fixation des dynamomètres

Comparaison des bancs d'essai manuels

Modèle	Capacité de force	Course d'essai maximale	Méthode de chargement	Tarif de déplacement	Maximum, dégagement d'échantillon
ES05	150N	38mm	Levier à ressort	25,4 mm par tour de levier	223mm
ES10	500N	229mm	Levier à ressort	26,7 mm par tour de levier	229mm
ES20	500N	229mm	Molette manuelle supérieure	1,5 mm par tour de roue	229mm
ES30	1000N	330mm	Roue manuelle latérale	1,3 mm par tour de roue	356mm
TSA750(H)	3750N	95mm (with travel stops) 152mm (without travel stops)	Levier à crémaillère réglable par paliers de 30°	76,2 mm par tour de levier	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (with travel stops) 152mm (without travel stops)	Levier à crémaillère réglable par paliers de 30°	76,2 mm par tour de levier	330mm
TSC1000(H)	5000N	89mm	Roue manuelle en ligne	2,5 mm par tour de roue	Vertical: 254mm Horizontal: 330mm
TSF(H)	5000N	102mm	Roue manuelle latérale	0,34 mm par tour de roue	Vertical: 356mm Horizontal: 459mm
- La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires. - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ES10 et ES20. - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale.

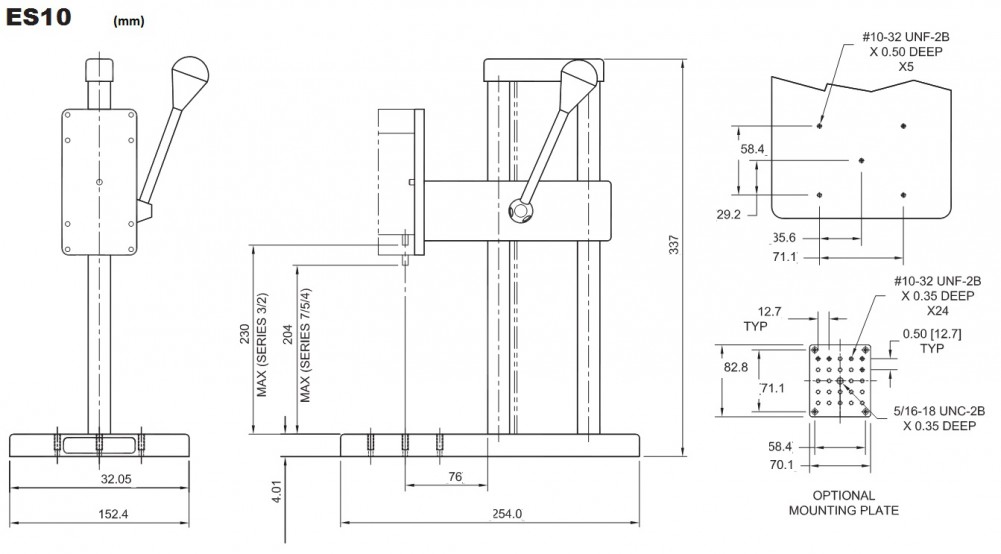

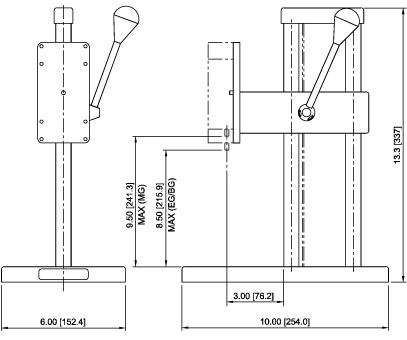

Dimensions du banc d'essai de force manuel ES10

Toutes les mesures sont exprimées en pouces et suivies de [mm].

Video

▶

mode d'emploi ES10

Modèle solide ES10

Fiche technique de ES10

Capacité de charge :	500 N (50 kg)
Déplacement maximal :	229 mm
Dimensions :	152 mm x 254 mm x 338 mm
Méthode de charge :	Levier (peut être positionné en 3 positions pour une utilisation facilitée)
Pas de déplacement :	26,7 mm par rotation du levier
Poids :	4,5 kg
Poids d'expédition	5,4 kg
Garantie :	3 ans

Produits

Article	Nom du produit	Prix	Quantité	Action
126412	ES10 - Manual Test Stand - 100 lbF/500 N	€ 823,00

Accessoires

Article	Nom du produit	Prix
131906	ES001 - Analog Dial indicator kit for ES10/ES20	€ 170,00
130406	ES002 - Digital indicator kit for ES10/ES20, 1" / 25 mm	€ 395,00
133347	ES001NI Set of brackets for indicator 9.5 mm dia. stem	€ 133,00
136791	ES001NI-8MM Set of brackets for indicator 8 mm dia. stem	€ 133,00
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
