TE-RFS Capteur de tension multi-configuration


Fabriqué en AllemagnePlusieurs gammes jusqu'à 500 kg (5000 N / 1100 lbs)

Le nouveau capteur de tension CHECK-LINE TE-RFS mesure des tensions de lignes en mouvement de fils électriques, fibres optiques et câbles. Il est conçu pour minimiser les effets des différentes rigidités de matériaux lors de la mesure d'une grande variété de tailles de matériaux. Il possède également un système unique "tri-tens" où le matériau peut être saisi par les 3 roulements suivant 3 chemins différents.

Son design de jauge de contrainte permet des mesures de précision et stables tout en gardant une protection maximale contre les surcharges.

5 modèles de roulement sont proposés pour permettre de minimiser les fluctuations de tension dans des applications où le matériau vibre, oscille ou est instable.

Les 2 roulements supplémentaires, situés au-dessus du matériau, sont montés sur des équerres ajustables afin de les positionner de façon à ce qu'ils touchent légèrement le matériau.

Ils offrent un contrôle supplémentaire pour assurer que le matériau en mouvement se déplace bien sur les trois roulements principaux (situés en dessous du câble) d'une manière uniforme et lisse.


Caractéristiques
  • Basé sur le capteur de tension de précision RFS
  • Mesure une large gamme de matériaux sans avoir à régler l’étalonnage, lors de l'utilisation du chemin "D"
  • Résistant à l'usure, roulements de guidage à billes
  • Minimise la déflexion du matériau

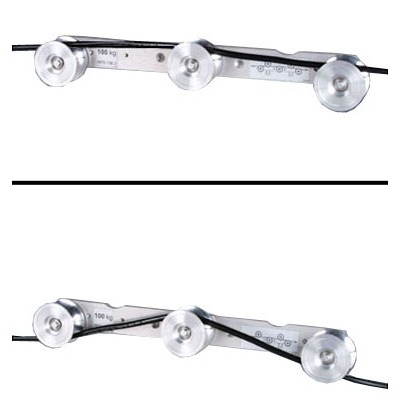

Chemins de prise du matériau


Chemin D


Chemin E


Chemin F
Cliquer sur une image pour l'agrandir

Dimensions
Dimensions TE-RFS


Produits associés

TS621 Amplificateur jauge de contrainte


  • Conçu pour être utilisé avec une large gamme de jauge de contrainte, capteurs de tension, de force et de charge
  • Sortie analogique 0-10 VDC

Plus de détails

TS621 Amplificateur jauge de contrainte

DPM502 Indicateur digital de tension


  • La fonction d'amortissement permet de réduire les fluctuations de l'écran
  • Alimentation 24 VDC avec isolation galvanique

Plus de détails

DPM502 Indicateur digital de tension

MU621 Indicateur de tension/ amplificateur


  • Pour les jauges de contrainte
  • 1 à 4 canaux de mesure

Plus de détails

MU621 Indicateur de tension/ amplificateur

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann


  • Affichage graphique et numérique, en temps réel, des valeurs mesurées, indiquant la valeur réelle en unités de tension
  • Exporte les données en format ASCII

Plus de détails

HCC-Easy Logiciel de transfert de données et d'analyse pour capteurs de tension Honigmann

Spécifications
Précision : ± 1.5 % échelle complète ou mieux
Plages de tension : Plusieurs plages jusqu'à 500 kg (5000 N / 1100 lbs)
Espacement du roulement extérieur : 300-600 mm (selon la rigidité du matériau)
Roulements de guidage : Entaillés en V, entaillés en U ou cylindriques plats (avec ou sans rebord)
Matériau du roulement : Aluminium naturel, enrobé d'aluminium dur, céramique plasma-recouvert d'aluminium et acier dur
Protection surcharge : 200 % +
Certificat d'étalonnage : En option
