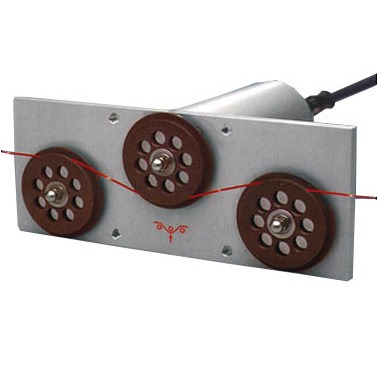

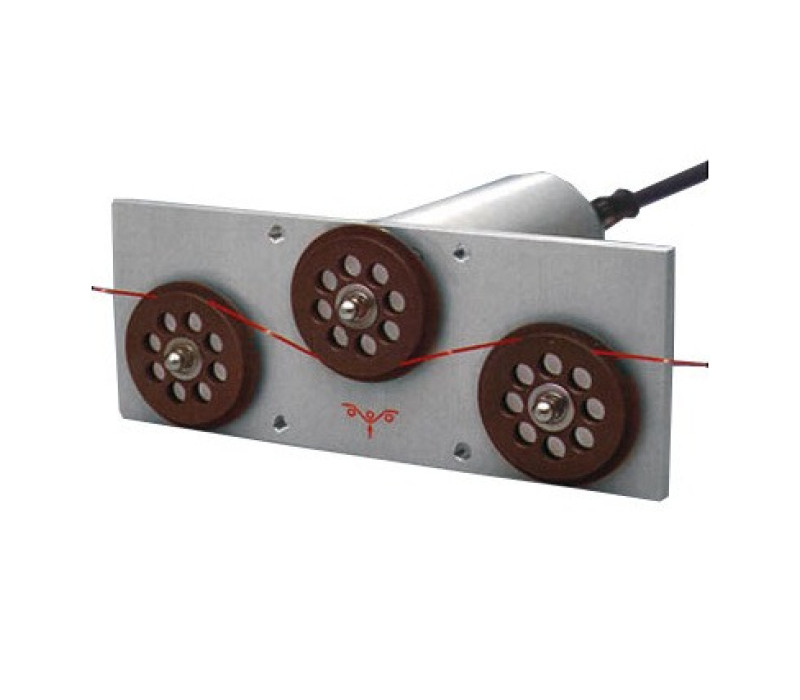

TE-22 Capteur de tension de faible inertie pour les filaments fragiles
5 gammes de tension De 0-50 g jusqu'à 0-1000 g
TE-xx-22-PL (avec roulements en plastique Delrin)
TE-xx-22-AL (avec roulements en aluminium)
Les roulements légers de 32 mm de diamètre minimisent la déflection du matériau pour les filaments fragiles ou les applications de très faibles tensions.
Un amplifieur intégré conditionne le signal de la jauge de contrainte, fournissant un signal de sortie de 0-1 VDC, et ainsi minimise les risques d'interférences du signal.
Des autres fonctionnalités importantes comprennent des réglages d'étalonnage accessibles par l'utilisateur et des contacts plaqués or sur le connecteur.Des roulements en plastique Delrin peuvent être fournis à la place des roulements en aluminium lorsque un poids très léger est requis ou lorsque le matériau nécessite un matériau de roulement alternatif.
Caractéristiques
- Des roulements légers de 32 mm de diamètre sont en plastique Delrin (spécifié TE-xx-22-PL) ou en aluminium (spécifié TE-xx-22-AL)
- Gauge de contrainte pour une grande précision et reproductibilité
- Fréquence réponse de 100 Hz
- Sortie 0-1 V DC, proportionnelle à la tension (0-10 V DC, en option)
- La surface électronique fournit une longue durée de vie
- Câble de connexion en option de 3 m, TE-CABLE-CN est recommandé
Dimensions
TD-1-TE Indicateur de tension
- Valeurs seuils haute et basse configurables par l'utilisateur avec alarme et relais
- TD-1 fournit une tension régulée de + 5 V DC pour les capteurs SR
- Sortie analogique 4-20 mA et 0-10 VDC pour l'enregistrement et le contrôle
Plus de détails
Spécifications
| Précision : | ± 1.5 % de l'échelle totale ou mieux |
| Excitation du capteur : | 12-18 VDC, 21 mA |
| Déflection du roulement du milieu : | 0.5 mm (max) |
| Sortie du capteur : | 0-1 VDC (standard) 0-10VDC (en option) Proportionnel à la tension |
| Protection surcharge : | 150 % de l'échelle totale |
| Matériau du boîtier : | Aluminium |
| Espacement roulement extérieur | voir schéma ci-dessus |
| Diamètre du roulement : | 32 mm |
| Matériau du roulement : | Plastique (standard) Aluminium (en option) |
| Vitesse linéaire maximale : | 4000 m/min |
| Température d'utilisation : | 5 - 40 °C |
| Fréquence de réponse : | 100 Hz |
