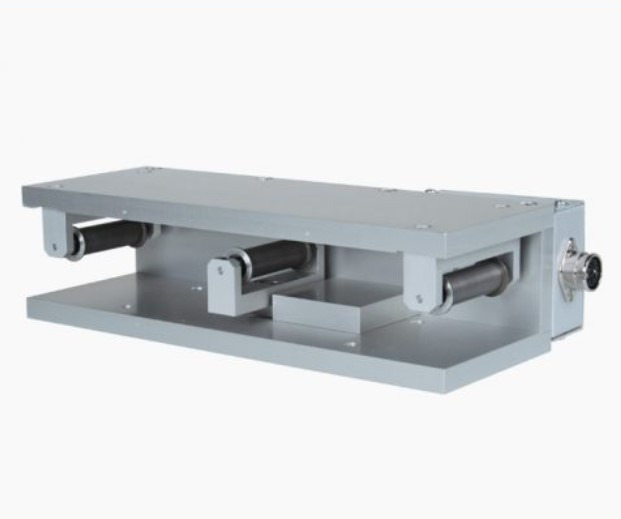

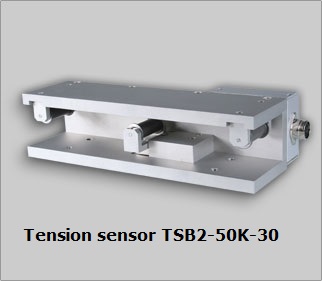

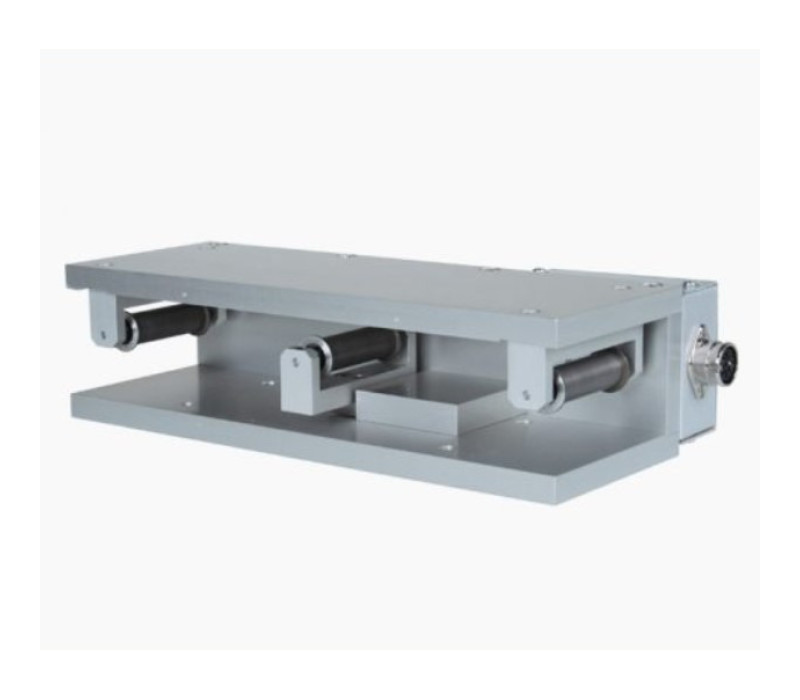

TSB2 Capteur de tension

TSB2 Capteur de tension

Tensiomètre pour mesurer, en continue, des tensions faibles ou élevées de rubans textiles, films, feuilles, fibres etc.

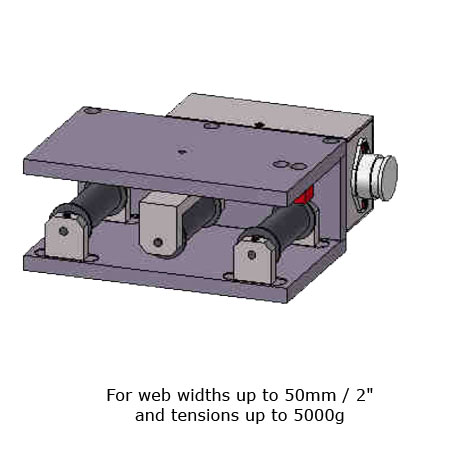

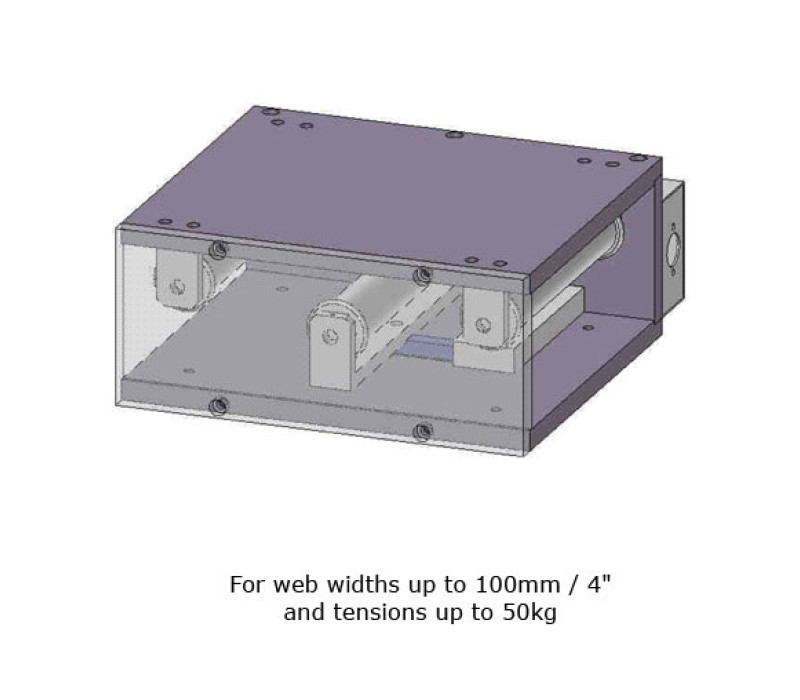

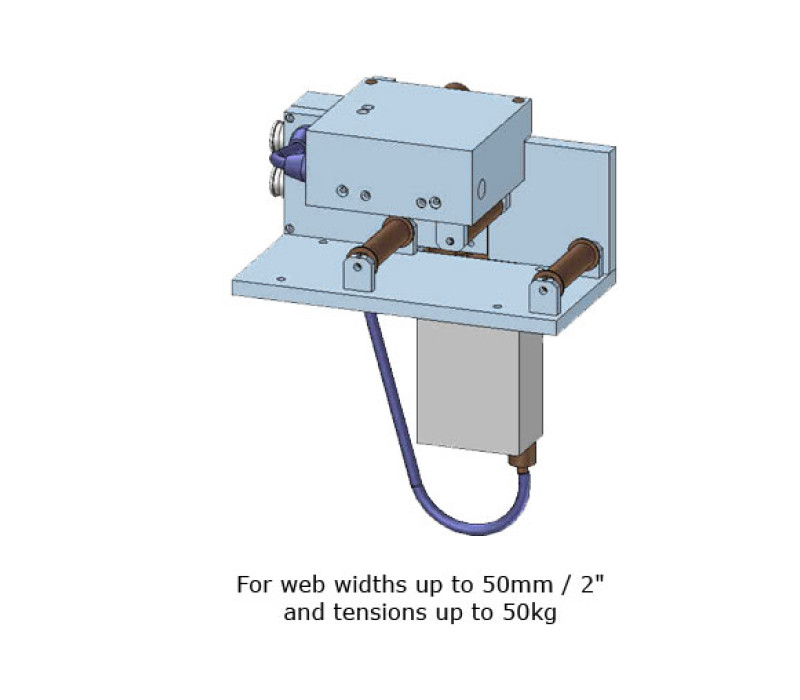

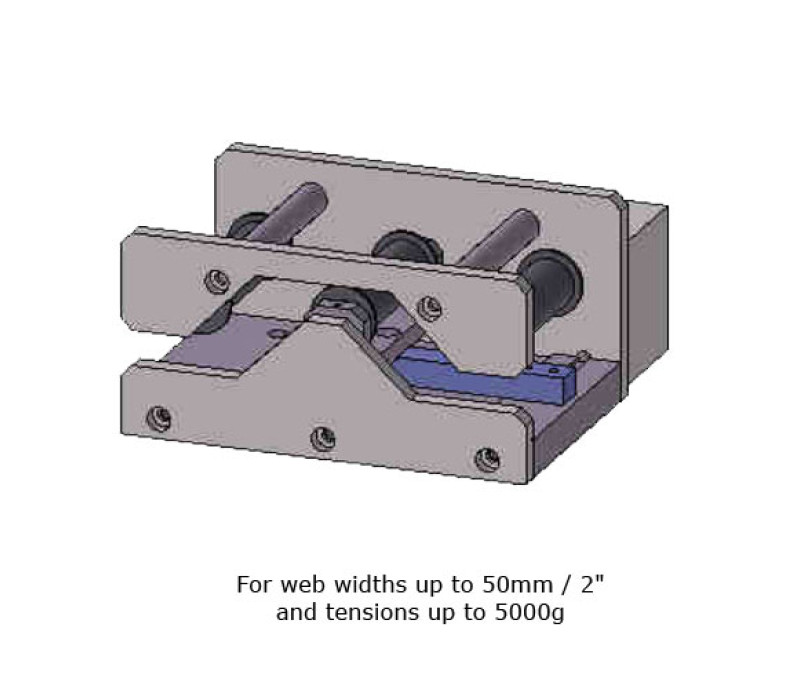

Des rouleaux de ruban montés des deux côtés, largeur maximale de 100 mm avec plusieurs plages de tension jusqu'à 100 kg.

Le tensiomètre est disponible avec une sortie numérique pour le traitement de données avec un ordinateur.

Roulements de guidage extérieur à double brides avec différentes largeurs de 10 à 100 mm
Signaux de sortie :
- analogique (0-1 VDC)
- RS232 (en option)
- 0-10 VDC (en option)
Roulement cylindrique monté sur billes
Amplificateur de mesure intégré
Etalonnage facile pour matériau spécifique par l'utilisateur
Boîtier solide en aluminium
Disponible en option : Certificat d'inspection 3.1 selon EN 10204 avec rapport d'étalonnage

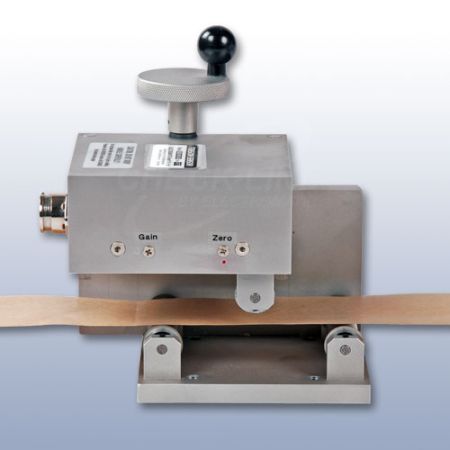

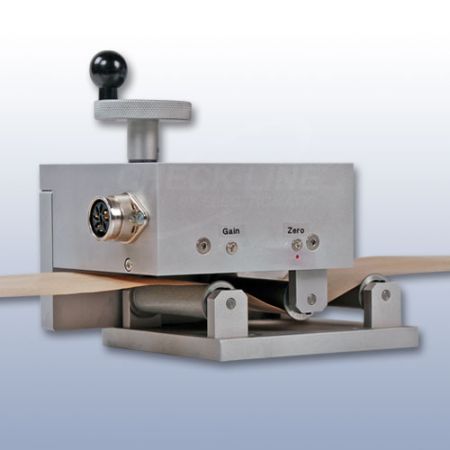

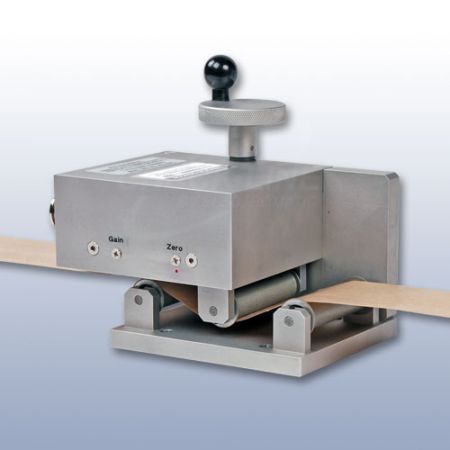

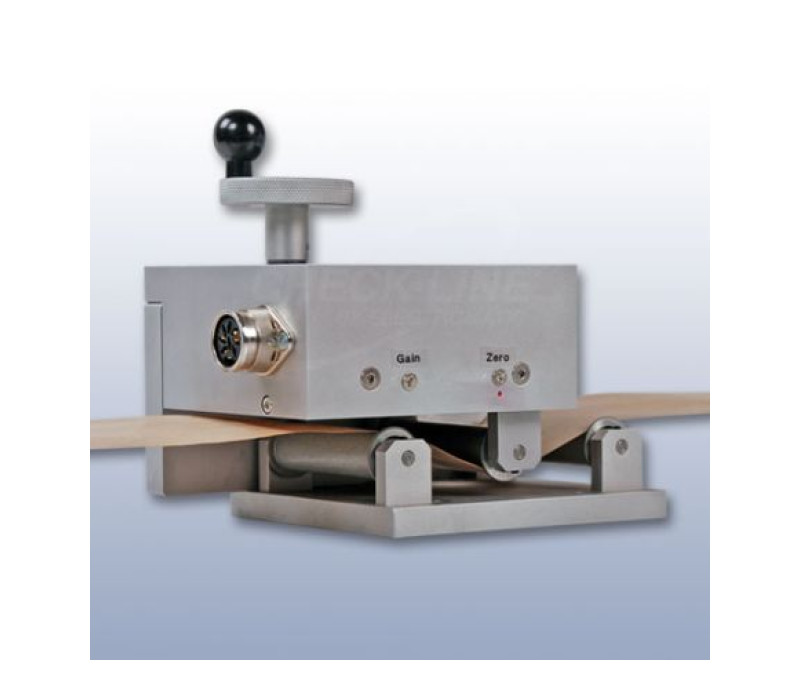

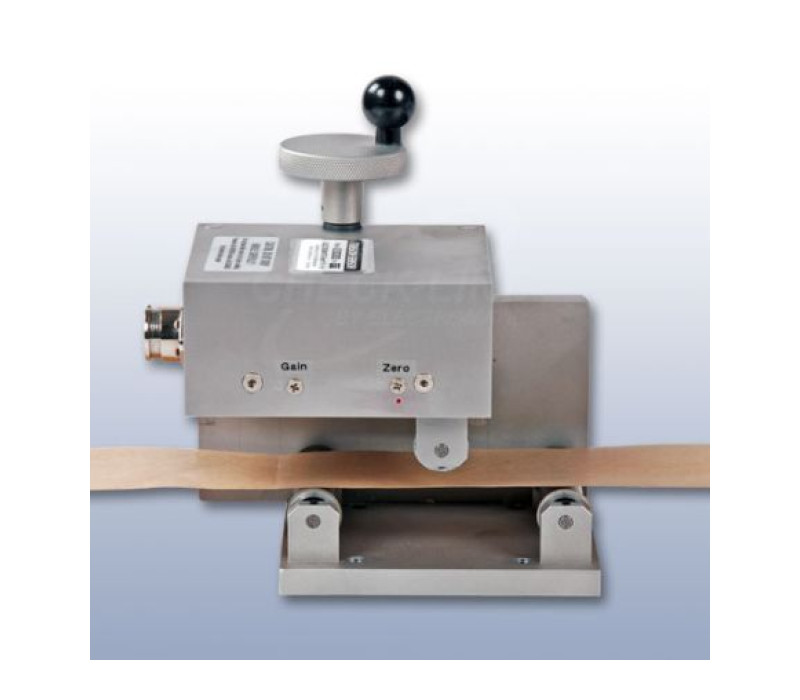

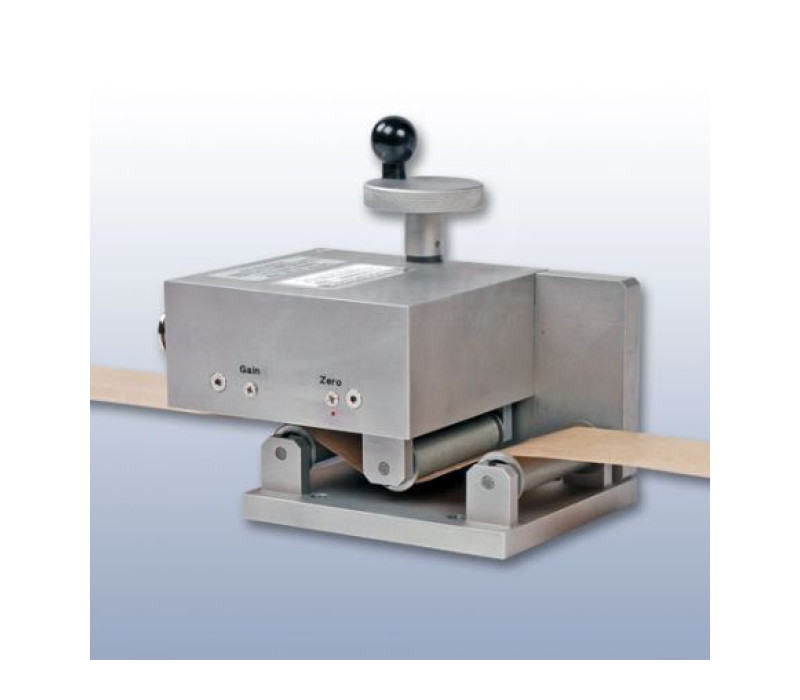

Manivelle manuelle en option pour ouvrir/fermer le système de rouleaux pour faciliter l'enfilage du matériau

Plages de tension

Model	Ranges	Largeur roulement (mm)
TSB2-1000	0-1000 g	30, 36, 41, 50, 100
TSB2-2000	0-2000 g	30, 36, 41, 50, 100
TSB2-5000	0-5000 g	10, 15, 20, 30, 36, 41, 50, 100
TSB2-10K	0-10 Kg	10, 15, 20, 30, 36, 41, 50, 100
TSB2-20K	0-20 Kg	10, 15, 20, 30, 36, 41, 50, 100

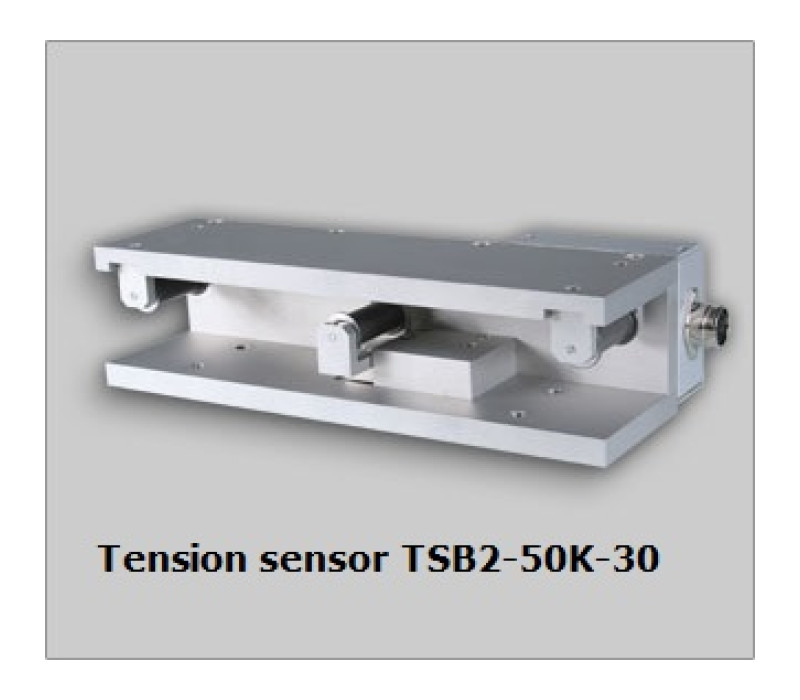

TSB2-50K	0-50 Kg	10, 15, 20, 30, 36, 41, 50, 100
TSB2-100K	0-100 Kg	10, 15, 20, 30, 36, 41, 50, 100**

Y1 no header

Important pour votre commande :Veuillez, s’il vous plait, spécifier le modèle et la largeur des rouleaux ! les petits rouleaux de guidage à double brides sont standards. Les 3 roulements peuvent être équipés d'une seule bride si le matériau mesuré est plus large que les rouleaux. Veuillez le signaler lors de la commande.

Etalonnage pour matériau spécifique :Si le matériau à mesurer diffère significativement du matériau d'étalonnage du fabricant en diamètre, rigidité ou forme, alors nous recommandons un étalonnage spécifique en utilisant du échantillon fournit par le client. Dans ce cas, un échantillon du matériau d'environ 5 m doit nous être fourni.

Set complet

Si vous commandez uniquement le capteur : 1 fiche male diode sans le câble de connexion

Si vous commandez le capteur avec l’afficheur : 1 câble de connexion, capteur de tension avec conditionnement, manuel d’utilisation ainsi que le certificat de conformité, gratuit, avec la commande 2.1 selon EN 10204.

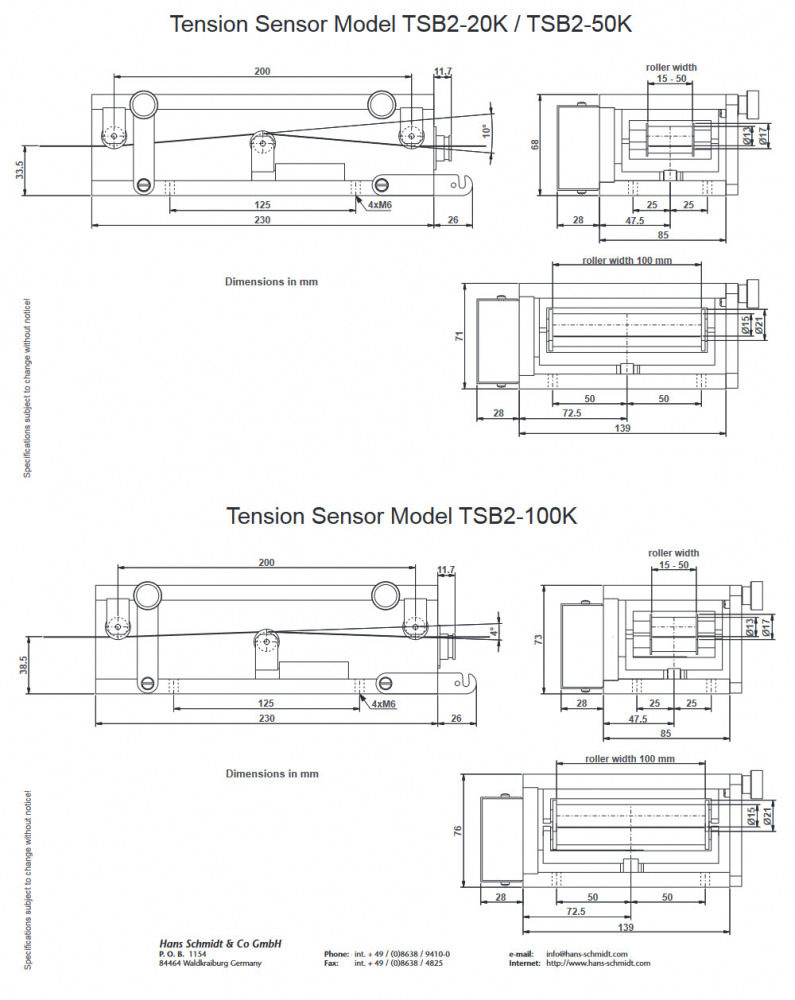

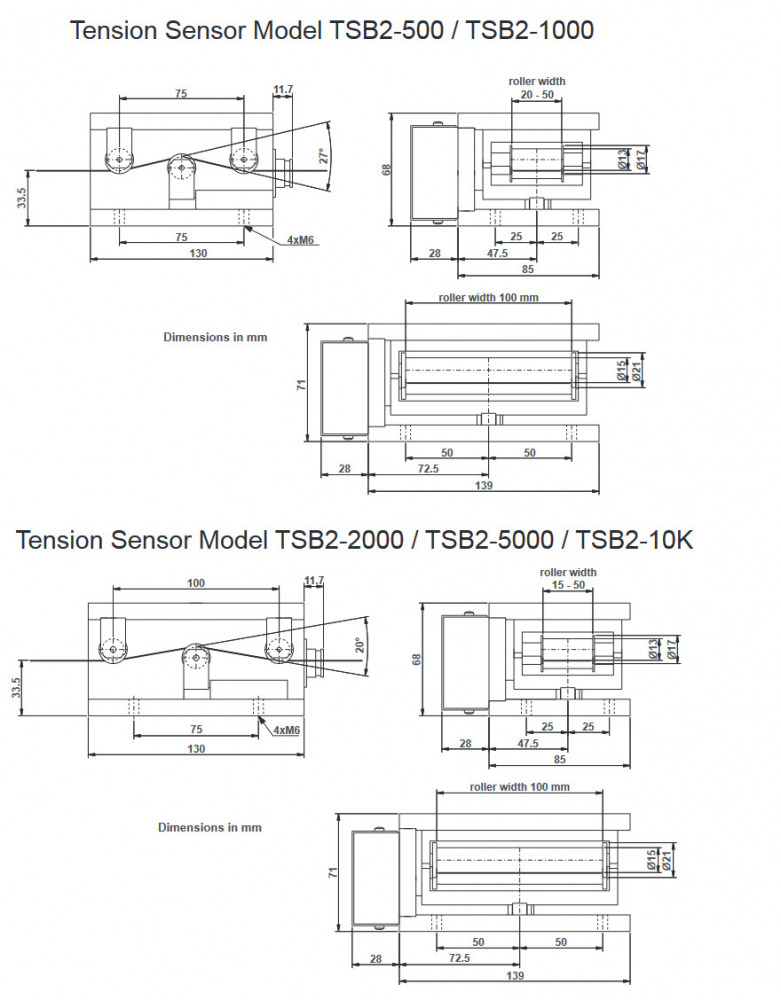

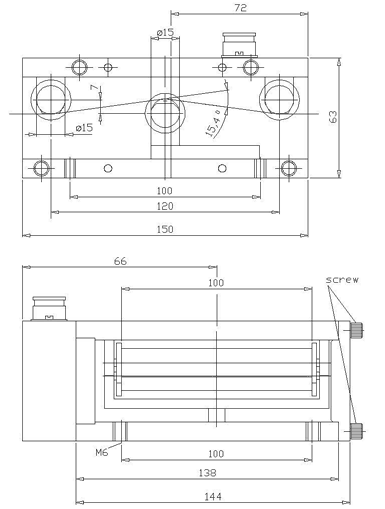

Dimensions

TSB2 Manuel d'utilisateur

Précision :	± 1 % de l’échelle complète ± 1 chiffre Etalonnage autre matériau : ± 3 % de l'échelle totale ou mieux
Protection surcharge :	100 % de la plage de tension
Déflexion du roulement :	0.5 mm max
Principe de mesure :	Pont de jauge de contrainte
Fréquence naturelle	environ 500 Hz selon la plage de tension
Dérive de température :	Inférieure à ± 0.05 % de l'échelle totale/ºC
Signal de sortie :	Standard : 0 - 1 V DC (analogique) impédance : ≥ 5 kΩ Option : 0 - 10 V DC (analogique), ou 4-20 mA (courant) numérique RS 232
Amortissement (fg) :	Standard : 30 Hz (autres valeurs sur demande)
Plage de température :	10 - 45 ºC
Humidité de l'air :	85 % HR, max
Alimentation :	+12-24 VDC, max 50 mA régulé
Matériau du boitier :	Aluminium
Poids, net (brut) :	Par ex., modèle TSB2-2000-50 approx. 1000 g (1400 g)

TSB2 Capteur de tension

Caractéristiques

Dimensions

Spécifications

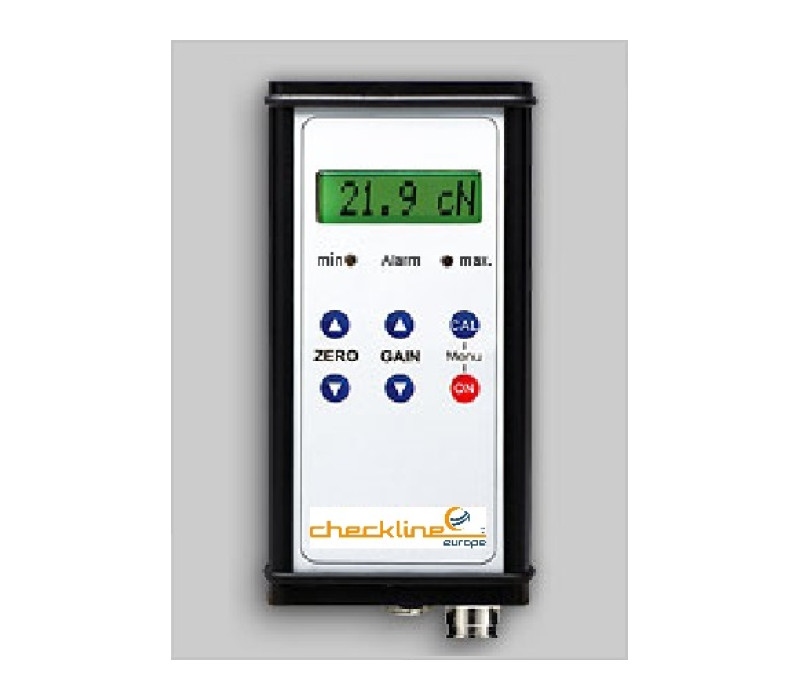

SCD-1 Indicateur de tension
