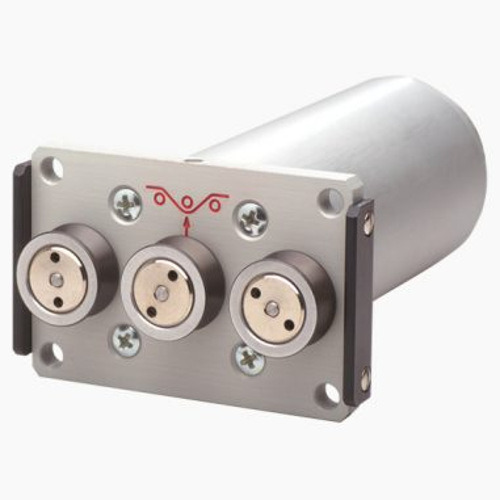

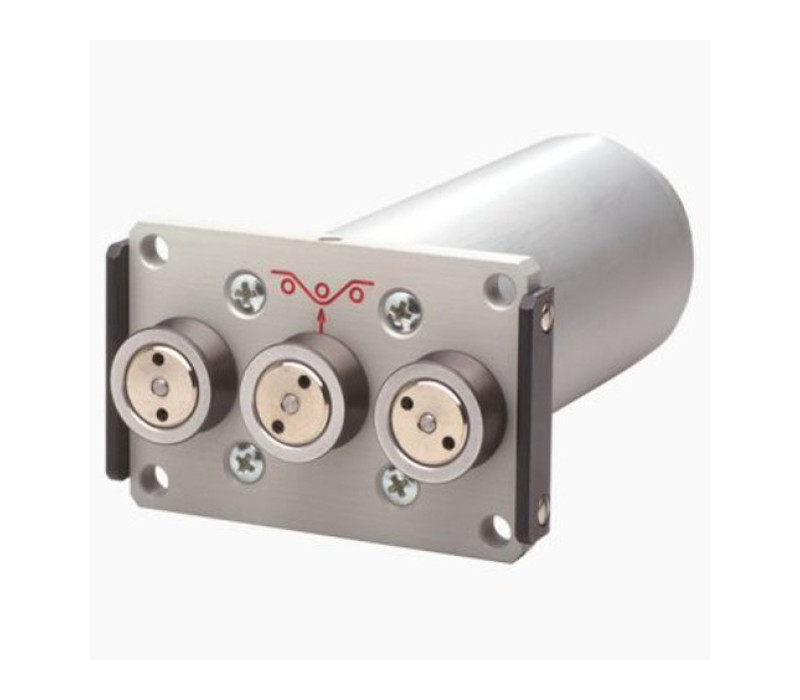

TS1 Capteur de tension TS1

10 plages de mesure disponibles:
de 0 - 50 cN à 0 - 50 daN

Capteur de tension électronique fixe pour la mesure de filetages, de fibres et de fils de fer jusqu’à un diamètre d’environ 2 mm

Le capteur de tension TS1 convient pour une installation rapide et facile et est utilisé pour la mesure continue des contraintes de traction dans l’industrie du fil et du textile et est disponible avec divers signaux de sortie:

Standard: Signal de sortie: analogique 0 – 1 V DC

ou en option :

Code A2: Signal de sortie: analogique 0 – 10 V DC

Code A3: Signal de sortie: Courant 4 – 20 mA

Code A10: Signal de sortie: jauge de contrainte analogique: mV / V (Pour capteurs sans amplificateur)

Le TS1 polyvalent est disponible en différentes versions, avec des rouleaux de guidage en aluminium à fonctionnement lisse adaptés aux fils, fils et fils minces avec une vitesse maximale de fil de 2000 m / min. Les rouleaux sont des roulements à billes pour mesurer les filetages, les fibres et les fils fins, d’un diamètre allant jusqu’à environ 2 mm.

Le capteur de tension stationnaire TS1 est livré avec un certificat de conformité conformément à la norme 2.1 selon EN 10204.

*Disponible en option :

Certificat de test 3.1 selon EN 10204 avec certificat d’étalonnage.

Demandez le prix >>

Fonctionnalités spécialisées

Capteur de tension TS1 avec amplificateur de mesure intégré et haute précision 1 % FS
Rouleaux de guidage différents disponibles dépendent de l´application
Différents signaux de sortie sont disponibles:
– analogue: 0 – 1 V DC (standard), 0 – 10 V DC (optionelle)
– courant: 4 – 20 mA (optionnel)
– analog DMS: mV/V (optionnel)
Installation facile, aussi sur applications déjà installées
Etalonnage facile au matériau customisé
Principe de mesure – cellule de charge avec wpont de contrainte de qualité

Charactéristiques standards

Disponible en option Certificat d´inspection 3.1 selon EN 10204 avec rapport d´étalonnage
Capteur de tension avec protéction de surcharge méchanique
Galets de guidage rainurés en V, montés sur roulement à billes
Capteur de tension TS1 avec boîtier en aluminium robuste
Alimentation requise: +15…24 V DC (regulaté)
Certificate de conformité 2.1 selon EN 10204 inclus

Etalonnage	Selon la procédure d’usine du fabricant
Précision	±1 % pleine échelle et ±1 chiffre Autre matériel d’étalonnage : ±3 % pleine échelle ou mieux
Protéction de surcharge	100 % de la plage de mesure de la tension
Principe de mesure	Pont à jauge de contrainte
Mesurer la déflection du rouleau	Max. 0.5 mm
Fréquence naturelle:	Environ. 500 Hz, dépendent de la plage de mesure de la tension
Traîtement signal	Analogue
Dérive de température:	Moins que ±0.05 % échelle /ºC
Signal de sortie	Standard: 0 – 1 V DC (analog) impédance: ≥ 5 kΩ Option: 0 – 10 V DC (analog), 4 – 20 mA (current) or mV/V (DMS)
Amortissement	Standard: 30 Hz (autres valeurs sur demande)
Plage de température:	10 – 45 ºC
L´humidité d´air:	85 % RH, max.
Alimentation:	+15…24 V DC, 21 mA regulé Code A3: max. 50 mA regulé Code A10: max. +5 V DC, max. 20 mA regulé
Materiau du boîtier:	Aluminium

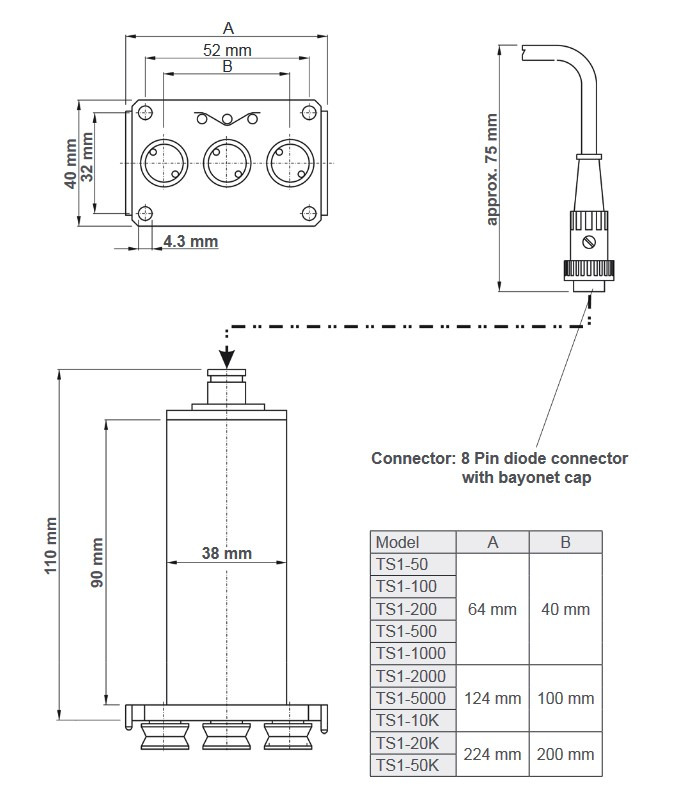

Dimensions:	voir dimensions

Accessoires (optionnel)

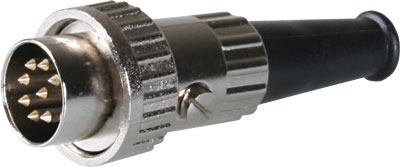

E10061 - Diode prise avec Bayonet Cap Diode Prise
	Diode prise adaptée aux capteurs de la série TS, cable outlet 3.5 – 6 mm Commander l´article: E10061

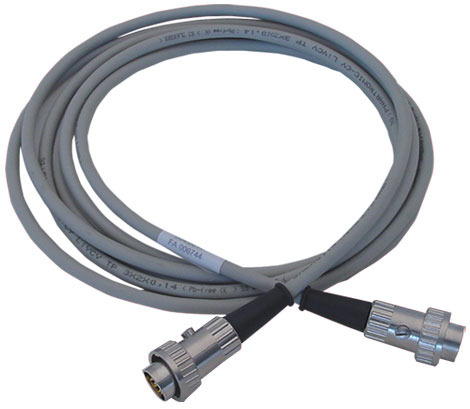

EK0603, EK0605 and EK0610 - Connecting Cable with 2 diode plugs
	Câble de connexion avec 2 fiches de diode, pour la sortie analogique et le signal de tension. Pour connecter le capteur TS à l’unité d’affichage SCD-1 Commander l´article: EK0603, Longueur 3 m Commander l´article: EK0605, Longueur 5 m Commander l´article: EK0610, Longueur 10 m

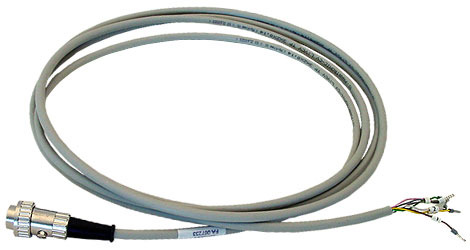

EK0612, EK0614 and EK0615 - Connecting Cable with 1 diode plug and open ends
	Câble de connexion avec 1 fiche de diode et extrémités ouvertes, pour la sortie analogique et le signal de courant. Pour connecter des capteurs de la série TS à l’unité d’affichage SC-PM Order number: EK0612, Length 3 m Order number: EK0614, Length 5 m Order number: EK0615, Length 10 m Autre longueur de câble disponible sur demande.

Commander

Pour commander le capteur TS1:
Veuillez indiquer le nombre de produits vous souhaitez commander:

Modèle avec tension		Code rouleau ( si pas standard)		Code signal sortie (si pas standard)		Numéro complete de l´article
TS1-500	+	B	+	A2	=	TS1-500-B-A2

TS1 Fiche Technique

Produits

Article	Nom du produit
133503	TS1-100 Tension Meter Stationary Digital 0-100 cN
130380	TS1-1000 Tension Meter Stationary Digital 0-1000 cN

Accessoires

Article	Nom du produit
134948	Code A2 - Output signal 0 - 10 V DC
134803	Code A3 - Output signal 4 - 20 mA
138143	Code A10 - Output signal mV/V
134804	E10061 Diode plug with Bajonet cap

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

TS1 Capteur de tension TS1

Caractéristiques

Spécifications

Accessoires (optionnel)

Dimensions

Accessoires (optionnel)

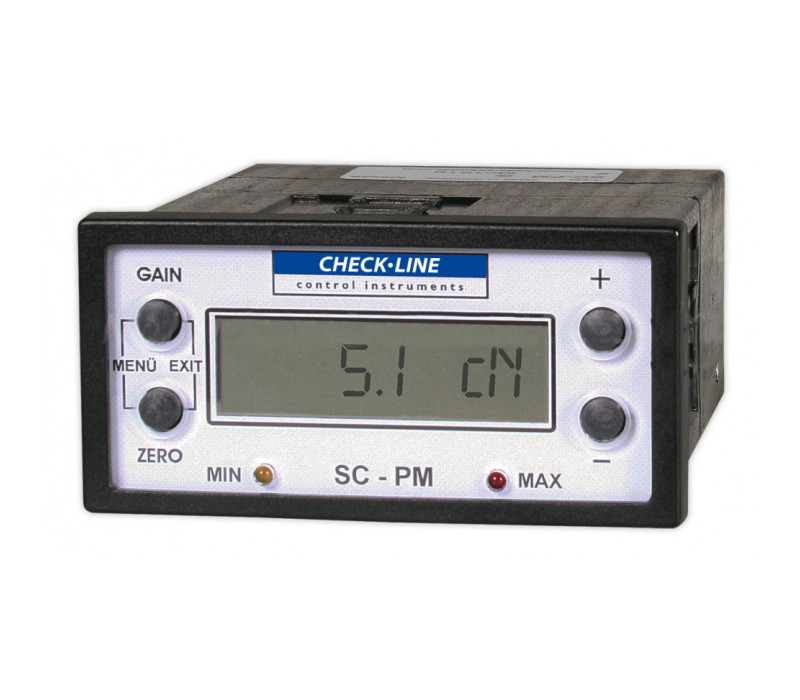

SC-PM Moniteur

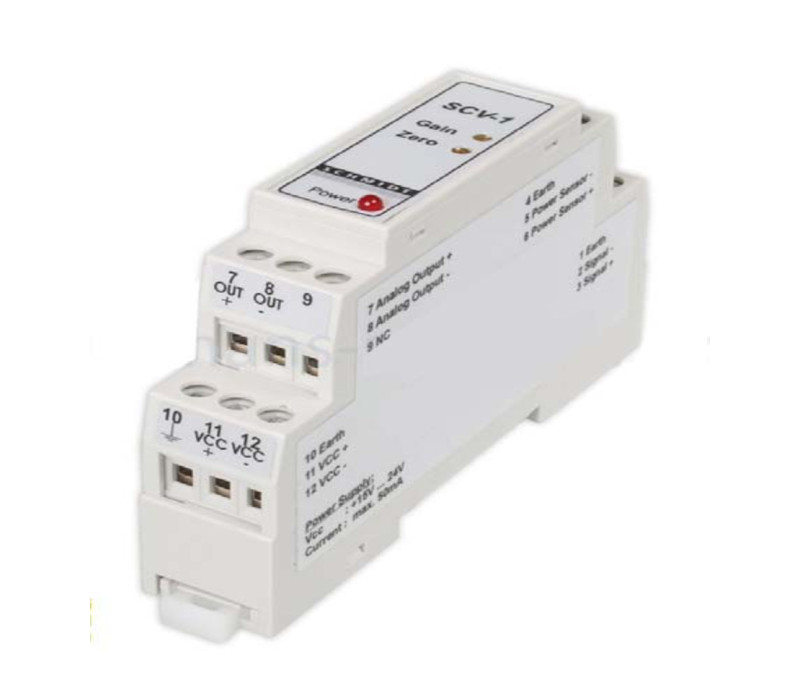

SCV-1
