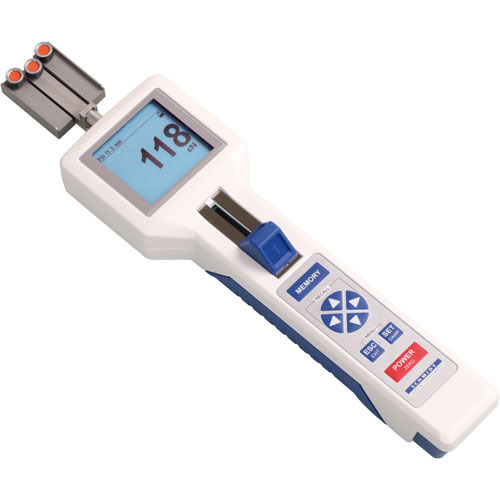

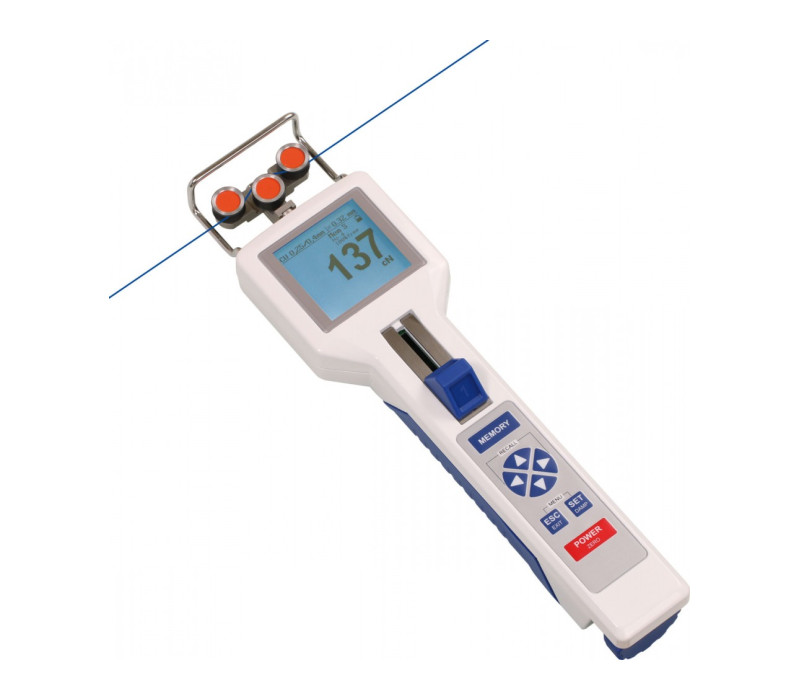

Tensiomètre numérique pour espaces restreints DTSE/DTXE

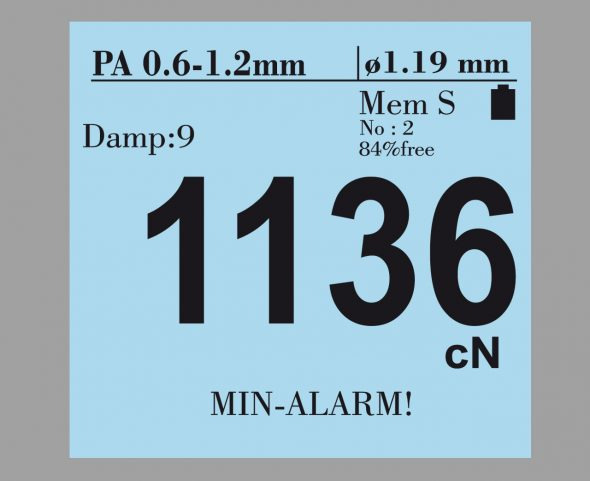

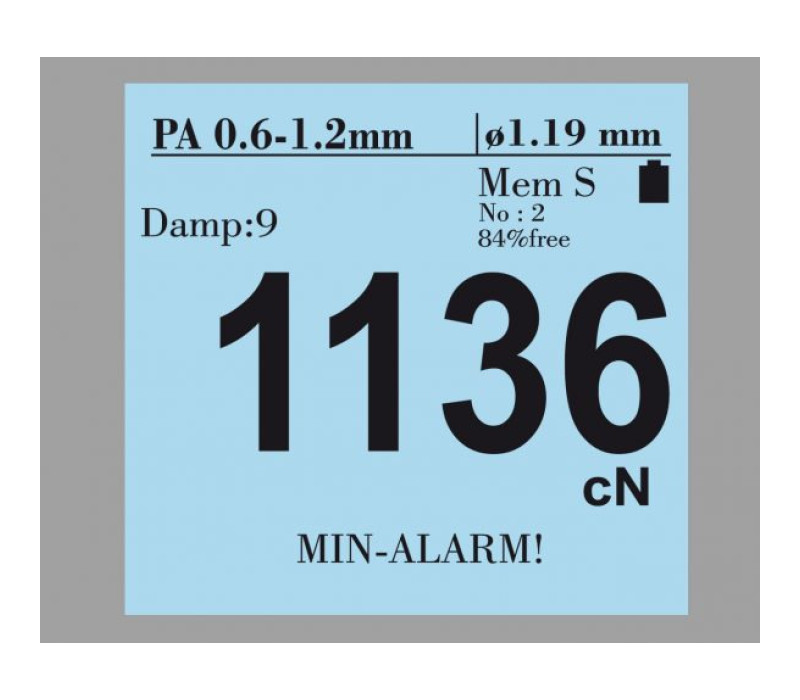

Affichage numérique du tensiomètre DTSE-DTXE

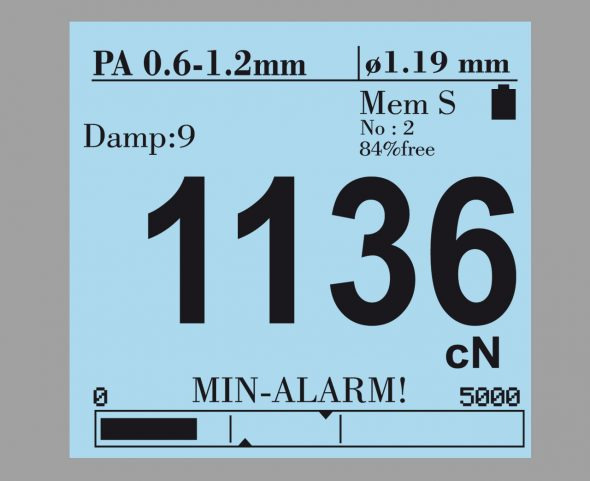

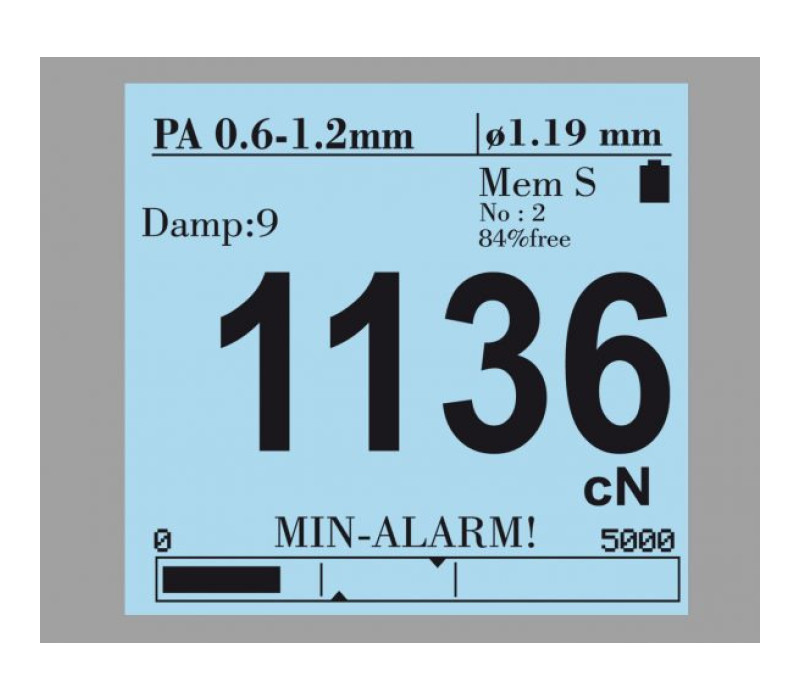

Écran avec graphique à barres du tensiomètre DTSE-DTXE

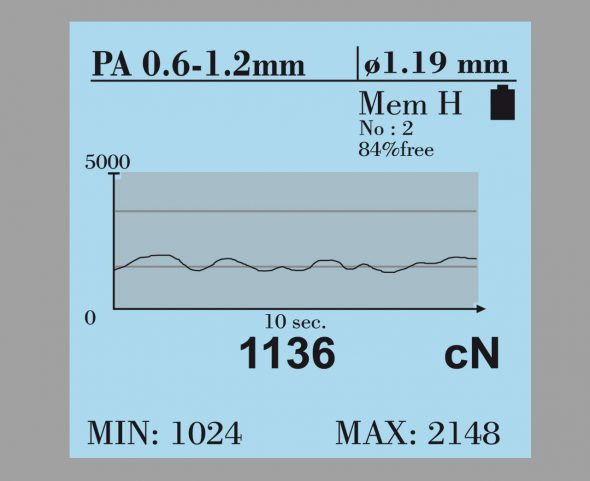

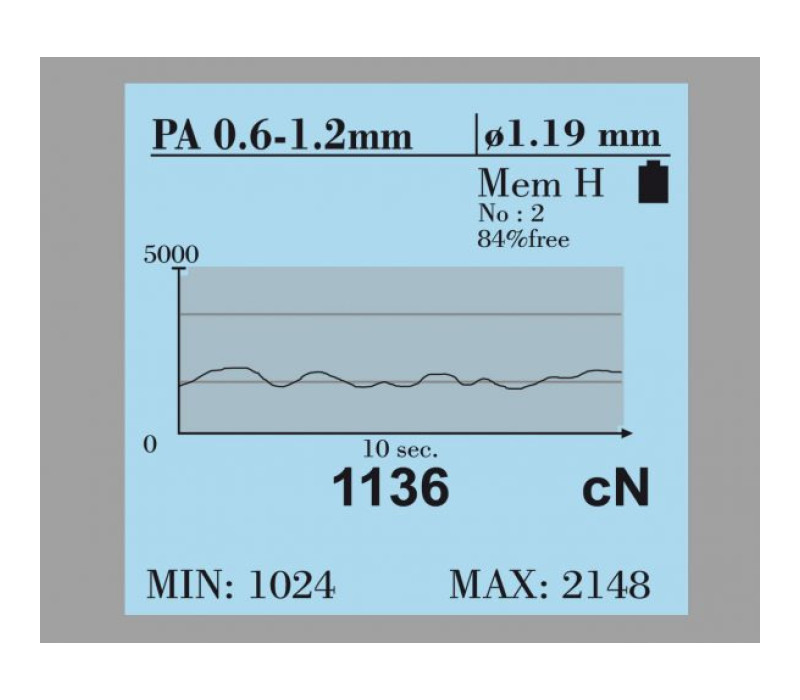

Affichage graphique de la tension en fonction du temps du tensiomètre DTSE-DTXE

Tensiomètre DTSE/DTXE avec Code MH pour montage fixe

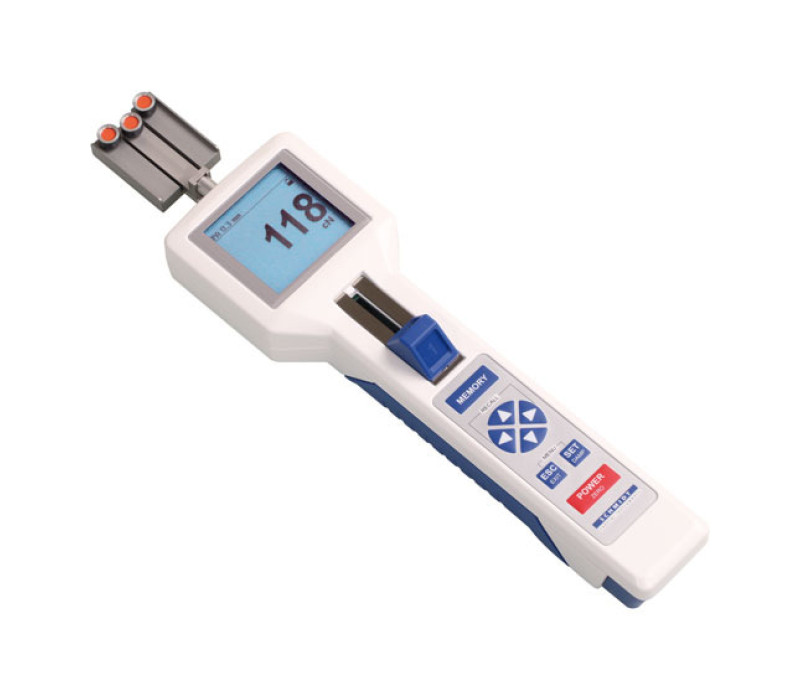

DTSE / DTXE Tensiomètres numériques pour espaces restreints

Tensiomètres numériques avec tête de mesure de 36 mm pour les fils textiles, les fibres et les fils métalliques fins dans les espaces restreints

Les DTSE et DTXE sont des tensiomètres numériques portatifs conçus pour les mesures dans les espaces difficiles d'accès ou sur des filaments très rapprochés. Leur tête de mesure compacte mesure environ 64 mm de long, avec une largeur de support de seulement 36 mm. Quatre plages de mesure sont disponibles, de 1–200 cN à 20–2000 cN, pour les applications textiles jusqu'à 2000 tex et les fils de cuivre jusqu'à 0,5 mm de diamètre.

Les deux versions disposent d'un écran TFT couleur proposant trois modes d'affichage : numérique, numérique avec graphique à barres et diagramme X-Y représentant l'évolution de la tension dans le temps. L'orientation de l'écran peut être fixe ou s'adapter automatiquement. Des alarmes MIN/MAX programmables et une fenêtre temporelle MIN/MAX réglable de 2–60 secondes permettent de surveiller les variations de tension des matériaux en défilement.

Le DTSE est la version de base. Il dispose d'un étalonnage d'usine et de quatre emplacements pour les étalonnages personnalisés. Il mémorise également les résultats statistiques d'une série de mesures. Son port USB sert à la recharge.

Le DTXE offre en plus des fonctions avancées d'enregistrement des données et de communication USB. Il peut mémoriser jusqu'à 60 000 valeurs de mesure réparties sur un maximum de 255 séries et propose cinq modes d'enregistrement : S, H, C, F et D. Dans les modes S, C et F, l'enregistrement peut être déclenché lorsqu'un seuil défini est atteint. Le logiciel Tension Inspect 3 est fourni sur une clé USB pour transférer, afficher et analyser les mesures sur un PC.

Demander le prix >>

Tête de mesure compacte d'environ 64 mm de long et 36 mm de largeur de support, adaptée aux espaces difficiles d'accès
Quatre plages de mesure de 1–200 cN à 20–2000 cN
Écran TFT couleur avec affichage numérique, graphique à barres et diagramme X-Y de la tension en fonction du temps
Orientation de l'écran fixe à 0°, 90°, 180° ou 270°, ou rotation automatique
Alarmes MIN/MAX programmables avec fenêtre temporelle MIN/MAX réglable de 2–60 secondes
Réglage automatique du zéro à chaque changement de position de mesure
Le DTSE mémorise les résultats statistiques d'une série de mesures
Le DTXE mémorise jusqu'à 60 000 valeurs réparties sur 255 séries de mesures
Le DTXE propose cinq modes d'enregistrement S, H, C, F et D, avec déclenchement sur seuil dans les modes S, C et F
Galets de guidage standard en aluminium à revêtement dur pour des vitesses de défilement jusqu'à 900 m/min ; option Code K jusqu'à 2000 m/min
Paramètres pouvant être protégés par mot de passe
Garantie de 12 mois

Plages de tension

Modèle	Plage de mesure	Largeur de la tête*	Applications textiles	Matériau d'étalonnage d'usine
DTSE / DTXE-200	1–200 cN	36 mm	Max. 200 tex	PA, 0,12 mm Ø
DTSE / DTXE-500	1–500 cN	36 mm	Max. 500 tex	PA, 0,20 mm Ø
DTSE / DTXE-1000	10–1000 cN	36 mm	Max. 1000 tex	PA, 0,30 mm Ø
DTSE / DTXE-2000	20–2000 cN	36 mm	Max. 2000 tex	PA, 0,50 mm Ø
* Largeur du support ; tête de mesure d'environ 64 mm de long. PA = monofilament de polyamide. Les DTSE et DTXE ne disposent pas de compensation de l'épaisseur du matériau. Conviennent également aux fils de cuivre jusqu'à 0,5 mm Ø.

Options

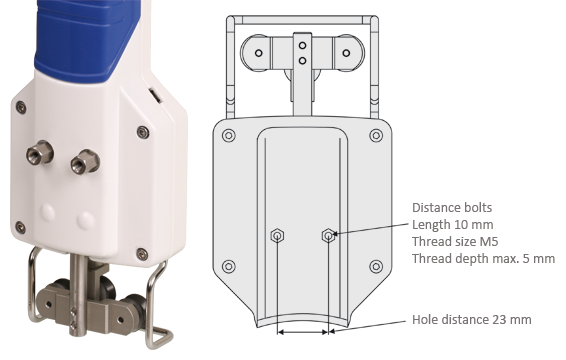

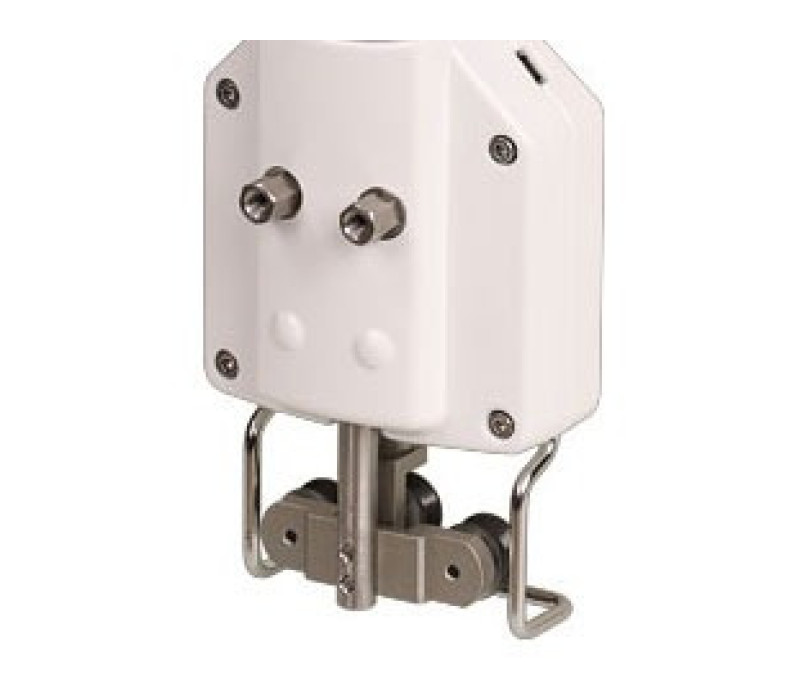

Code MH — Montage fixe	Trous filetés réalisés en usine avec entretoises de fixation pour une utilisation en poste fixe. Installation ultérieure impossible.

Code MH - Online Mounting

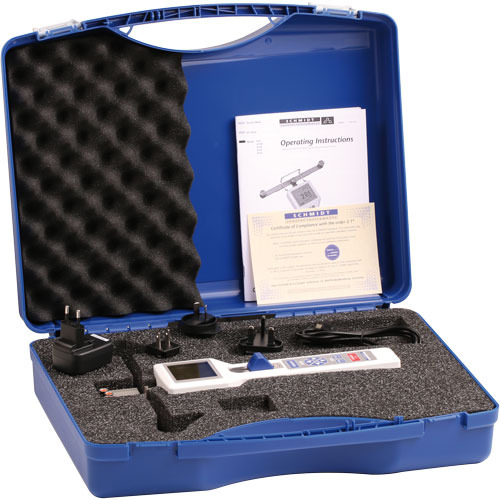

Tensiomètre DTSE ou DTXE avec batterie LiPo rechargeable
Adaptateur secteur USB, 100–240 V AC, avec adaptateurs de prise EU/US/UK/AUS-NZ
Câble USB
Logiciel Tension Inspect 3 sur clé USB (DTXE uniquement)
Attestation de conformité à la commande de type 2.1 selon EN 10204
Manuel d'utilisation
Mallette de transport

DTSE et DTXE : comparaison

Comparaison des DTSE et DTXE

Fonction	DTSE	DTXE
Mémoire des étalonnages par matériau	1 étalonnage d'usine + 4 étalonnages personnalisés	1 étalonnage d'usine + 10 étalonnages personnalisés
Mémoire de mesure	Statistiques d'une série de mesures	60 000 valeurs réparties sur un maximum de 255 séries
Modes de mémoire	—	S, H, C, F, D
Déclenchement de l'enregistrement	—	Modes S, C et F
USB	Recharge	Recharge et transfert de données vers un PC
Logiciel PC	—	Tension Inspect 3 (fourni sur clé USB)

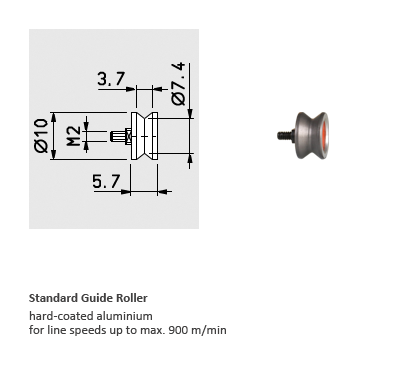

Galets de guidage

Galets de guidage	Vitesse de défilement maximale	Matériau des galets
Standard	900 m/min	Aluminium à revêtement dur
Code K	2000 m/min	Aluminium à revêtement dur

DTSE/DTXE Fiche Technique

Étalonnage	Étalonnage d'usine sur monofilament de polyamide (PA)
Exactitude	Pour le PA, de 5% à 100% de la pleine échelle : ±0,5% de la pleine échelle ±1 digit Reste de la plage de mesure et autres matériaux d'étalonnage : ±3% de la pleine échelle ±1 digit
Mémoire des étalonnages par matériau	DTSE : 1 étalonnage d'usine + 4 étalonnages personnalisés DTXE : 1 étalonnage d'usine + 10 étalonnages personnalisés
Unités de mesure	cN, daN, g, kg, N, lb
Dépassement de plage	Environ 10% au-delà de la pleine échelle, sans garantie d'exactitude
Protection contre les surcharges	100% de la pleine échelle
Principe de mesure	Pont de jauges de contrainte
Traitement du signal	Numérique, conversion A/N sur 16 bits
Fréquence de mesure	Max. 1 kHz (1000 mesures/s) ; échantillonnage interne à 8 kHz
Déflexion du galet de mesure	Max. 0,2 mm
Écran	Écran TFT couleur : numérique, numérique avec graphique à barres, diagramme X-Y (temps/tension)
Fréquence de rafraîchissement de l'écran	Environ 2 fois/s
Rotation de l'écran	Orientation fixe à 0°, 90°, 180° ou 270°, ou automatique
Fenêtre temporelle MIN/MAX	Réglable de 2 à 60 s
Mémoire de mesure DTSE	Une série de mesures : dernière valeur, moyenne, minimum, maximum, écart-type et nombre de valeurs ; l'enregistrement d'une nouvelle série écrase la précédente
Mémoire de données DTXE	Jusqu'à 60 000 valeurs de mesure réparties sur un maximum de 255 séries
Modes de mémoire DTXE	S (Standard), H (Maintien), C (Continu, 2 valeurs/s), F (Rapide, 1000 valeurs/s), D (À la demande)
Déclenchement de l'enregistrement DTXE	Un seuil de déclenchement peut être défini dans les modes de mémoire S, C et F
USB	DTSE : recharge DTXE : recharge et transfert de données vers un PC
Logiciel	DTXE : Tension Inspect 3 fourni sur clé USB
Amortissement	Amortissement électronique réglable (calcul de moyenne), 9 niveaux
Ajustement de l'étalonnage	±10 niveaux par incréments de 1%
Réglage du zéro	Automatique à chaque changement de position de mesure ; réglage manuel également possible
Protection par mot de passe	Les paramètres peuvent être protégés par un mot de passe à 4 chiffres
Arrêt automatique	Après environ 3 minutes sans utilisation (désactivable)
Coefficient de température	Gain : inférieur à ±0,01% de la pleine échelle/°C à 25°C Point zéro : inférieur à ±0,03 % de la pleine échelle/°C à 25 °C
Température de fonctionnement	10–45°C
Humidité relative maximale	85% RH
Alimentation	Batterie LiPo rechargeable ; environ 30 h de fonctionnement continu
Temps de charge	Environ 3,5 h avec l'adaptateur secteur fourni
Adaptateur secteur	Adaptateur secteur USB, 100–240 V AC, avec adaptateurs de prise EU/US/UK/AUS-NZ
Matériau du boîtier	Aluminium moulé sous pression
Tête de mesure	Environ 64 mm de long ; largeur du support de 36 mm
Compensation de l'épaisseur du matériau	Non disponible sur les DTSE et DTXE
Galets de guidage	Standard : aluminium à revêtement dur, max. 900 m/min Code K : aluminium à revêtement dur, max. 2000 m/min
Poids	Environ 780 g net (1460 g brut)
Certificat fourni	Attestation de conformité à la commande de type 2.1 selon EN 10204
Certificat en option	Certificat de réception de type 3.1 selon EN 10204 avec rapport d'étalonnage
Garantie	12 mois

Produits

Article	Nom du produit
136491	DTSE-200 Tension Meter Digital 1-200 cN
137244	DTSE-2000 Tension Meter Digital 20-2000 cN
137182	DTSE-500 Tension Meter Digital 1-500 cN
137892	DTSE-1000 Tension Meter Digital 10-1000 cN
137894	DTXE-200 Tension Meter Digital 1-200 cN
137895	DTXE-500 Tension Meter Digital 1-500 cN
137896	DTXE-1000 Tension Meter Digital 10-1000 cN
136617	DTXE-2000 Tension Meter Digital 20-2000 cN

Accessoires

Article	Nom du produit
139753	Code K-Small Petits Rouleaux en aluminium avec revêtement dur (au lieu des rouleaux standard - nouveau compteur)

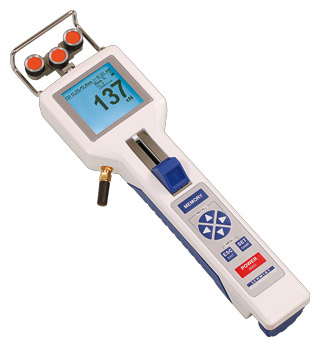

136618	Code WL_Transfert de données Wi-Fi
136673	Code MH_Trous de fixation pour une utilisation fixe

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande

Voir le panier Commandez

DTSE / DTXE Tensiomètres numériques pour espaces restreints

Caractéristiques

Spécifications

Plages de tension

Comparaison des DTSE et DTXE

Galets de guidage

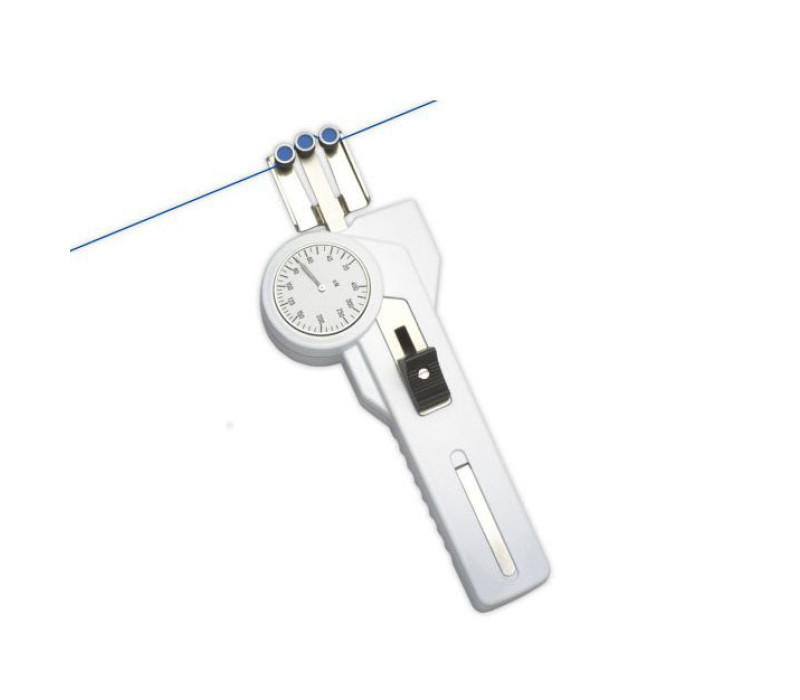

DXE Tensiomètre spécial pour accès limité
