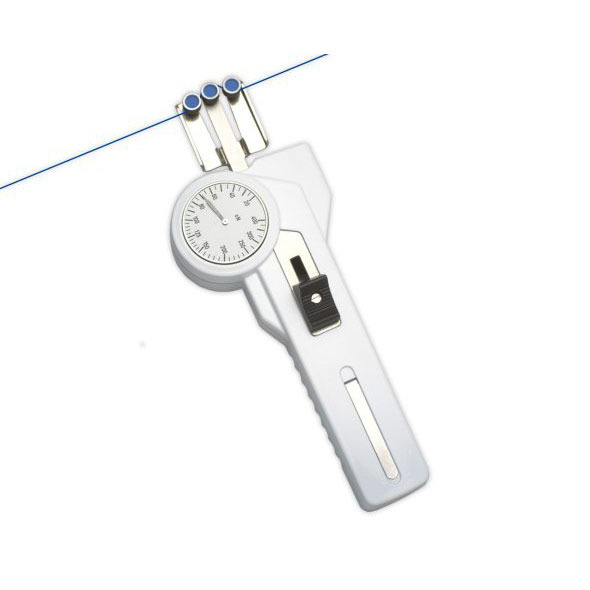

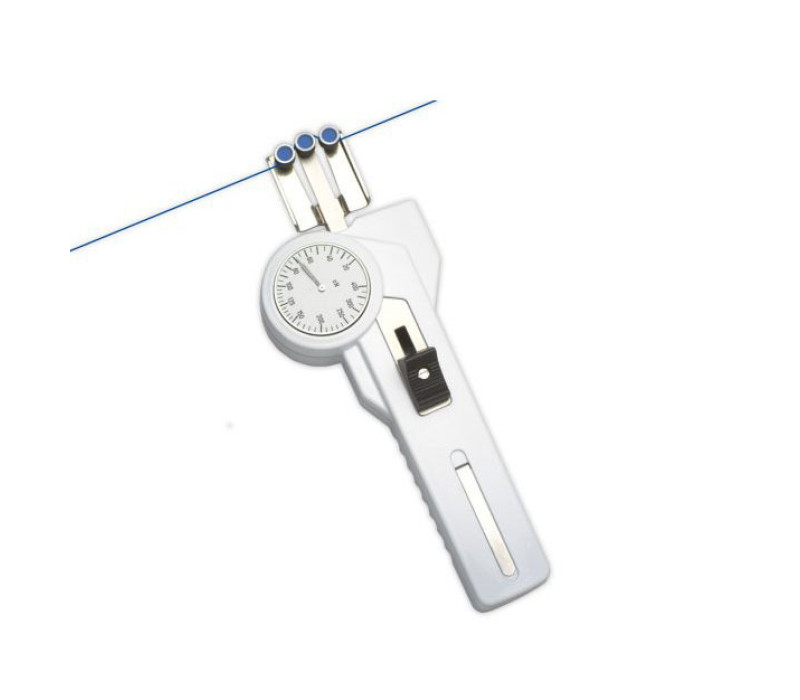

DXE Tensiomètre spécial pour accès limité

DXE Tensiomètre spécial pour accès limité

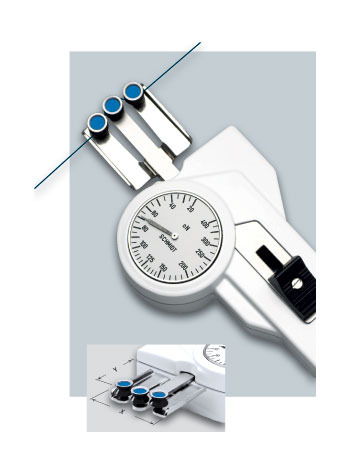

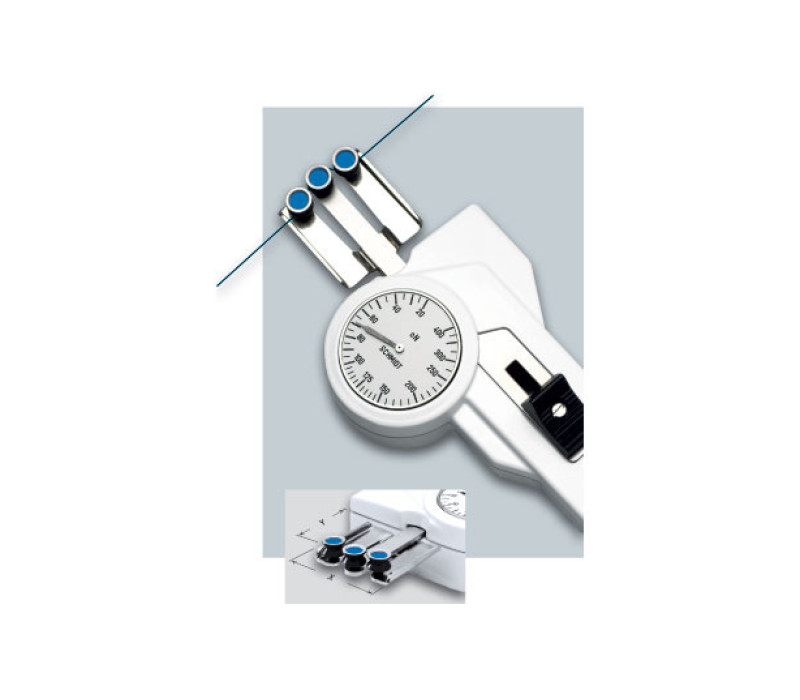

Modèles spéciaux avec petites têtes de mesure pour les accès limités ou lorsque les filaments sont proches les un des autres.

Ces tensiomètres sont recommandés lorsque le modèle standard DX2 ne peut pas être utilisé.

Note : Ce modèle ne comprend pas de compensateur d'épaisseur de matériau.

Les bord externes incurvés guident le filament en mouvement dans les rainures du roulement
Le support pour doigt spécial situé à l'arrière permet de réduire les efforts pour déplacer l'ensemble du roulement extérieur
L'opérateur voit tout en même temps :
- les roulements de guidage
- le matériau mesuré
- les valeurs
Diamètre du cadran de 41 mm
Le certificat de conformité avec l’ordre 2.1 selon DIN EN 10204 est inclus
Rouleaux de guidage, petits, avec entailles en V et roulement à billes
Trous de montage intégrés pour permettre une installation fixe pour des mesures de tension en continue
Chaque instrument est étalonné individuellement pour obtenir la plus grande des précisions
Boîtier en aluminium robuste
Disponible en option: certificat d’inspection 3.1 selon DIN EN 10204 avec rapport d’étalonnage

Pièces livrées :
Tensiomètre avec mallette de transport, manuel d'utilisation en anglais ou allemand selon la demande

Etalonnage :	Suivant la procédure d'usine Schmidt
Précision :	±1 % de l'échelle complète ou ± 1 graduation sur le cadran
Diamètre du cadran :	41 mm
Plage de température :	10-45 ºC
Humidité de l'air :	85 % RH, max.
Matériau du boîtier :	Aluminium moulé
Dimensions :	188 x 85 x 45 mm (L x l x H)
Poids net (brut) :	App 470 g (1000 g)

Plages de tension

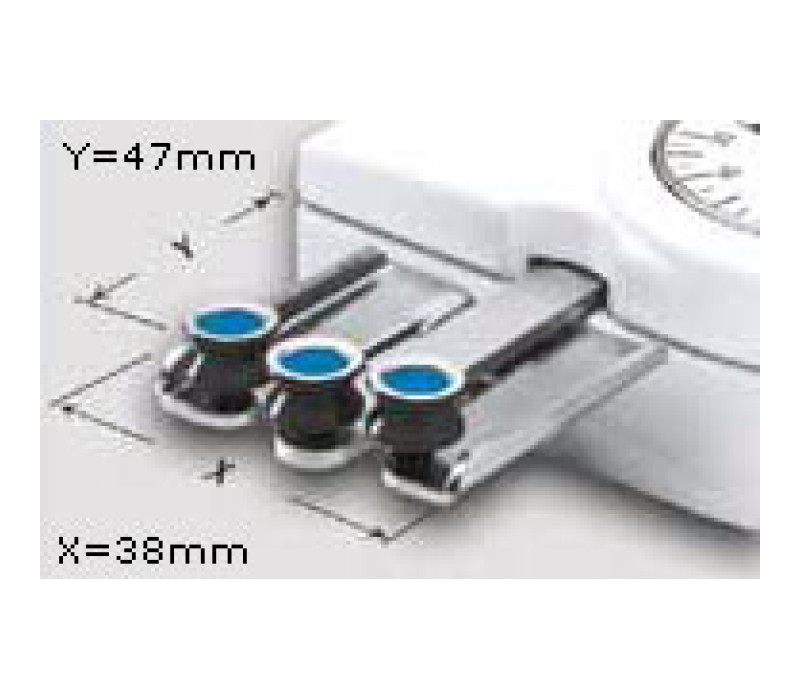

Model	Ranges	Largeur de la tête de mesure X * en mm	Longueur de la tête de mesure Y en mm	Etalonnage Schmidt du matériau **
DXE-50	10-50	38	47	PA:0.12 mm Ø
DXE-120	20-120	38	47	PA:0.12 mm Ø
DXE-200	20-200	38	47	PA:0.12 mm Ø
DXE-400	20-400	38	47	PA:0.20mm Ø
DXE-1000	50-1000	38	47	PA:0.30mm Ø
DXE-2000	200-2000	38	47	PA:0.50mm Ø
D'autres gammes de tension sont disponibles sur demande. Autre unité disponible comme g . * Largeur de l´ensemble du support **Approprié pour 95% des applications - PA = Polyamide Monofilament Un étalonnage spécial en utilisant des échantillons du matériel du client </b> est recommandé, si le matériel testé diffère significativement par rapport au diamètre, à la la rigidité ou à la forme du matériel d'étalonnage <b>SCHMIDT</b>. Dans ce cas un échantillon du matériel d'environ 5 m doit être fourni.

Produits

Article	Nom du produit	Prix	Quantité	Action
133473	DXE-50 Tension Meter 10-50 cN' title='Description'>
133474	DXE-120 Tension Meter 20-120 cN' title='Description'>
133475	DXE-200 Tension Meter 20-200 cN' title='Description'>
131931	DXE-400 Tension Meter 20-400 cN' title='Description'>
131237	DXE-1000 Tension Meter 50-1000 cN' title='Description'>
130476	DXE-2000 Tension Meter 200-2000 cN' title='Description'>
132326	DXE-2000-A Tension Meter

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
