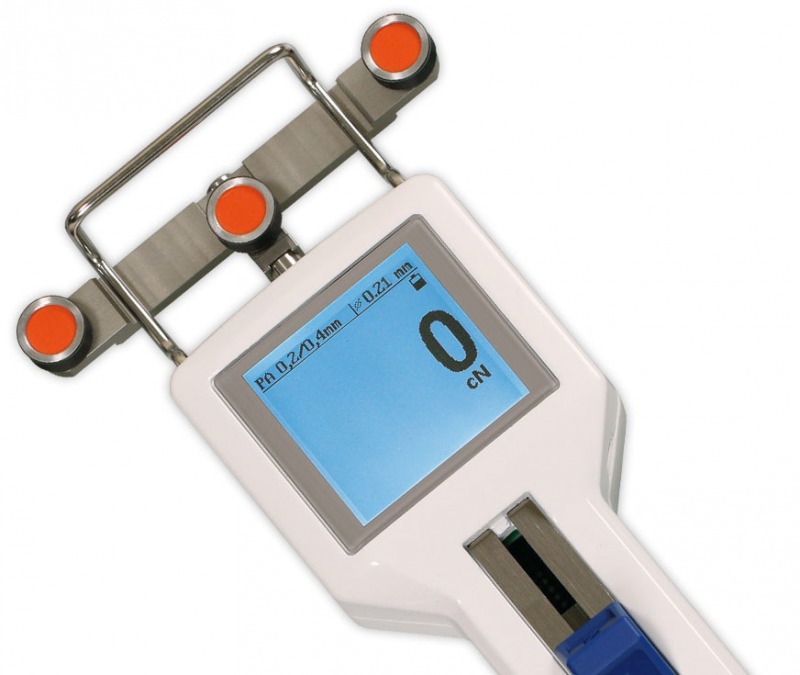

Tensiomètre numérique avec écran TFT couleur DTS

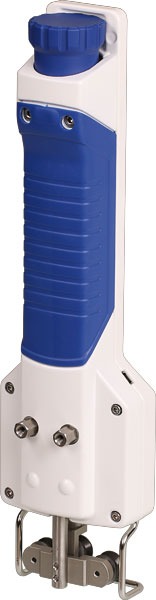

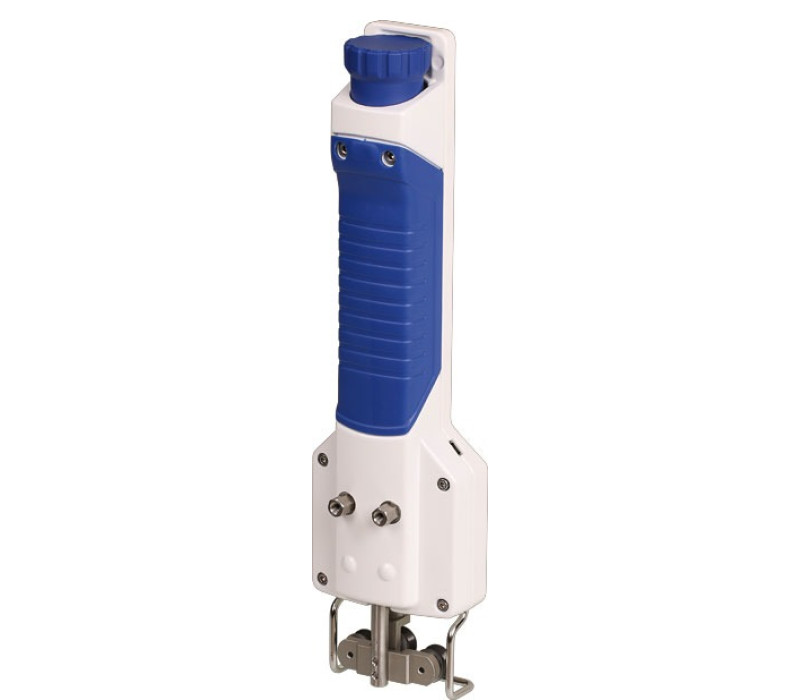

Arrière avec Code MH - Montage en ligne (Cette fonction ne peut pas être installée par la suite.)

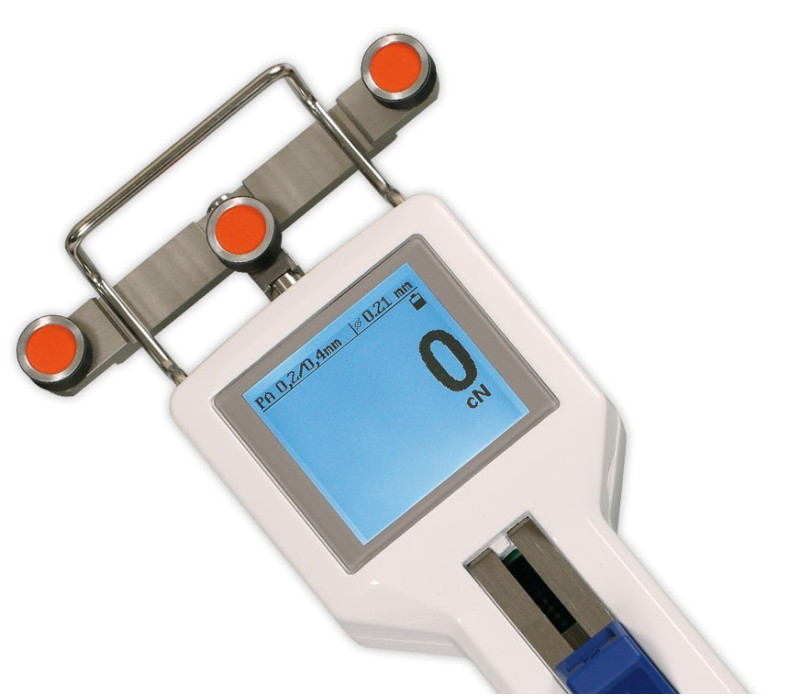

DTS-10K avec tête de mesure de 116 mm

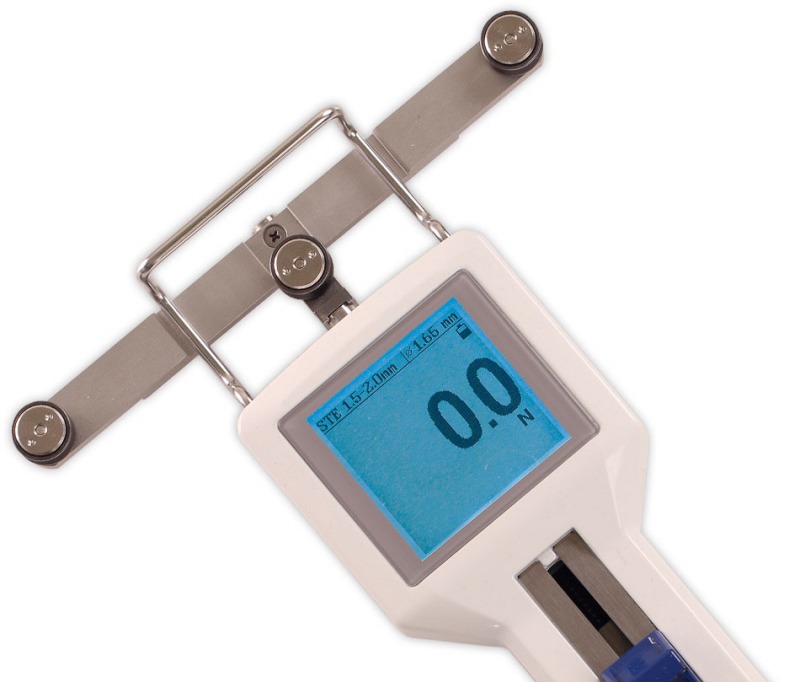

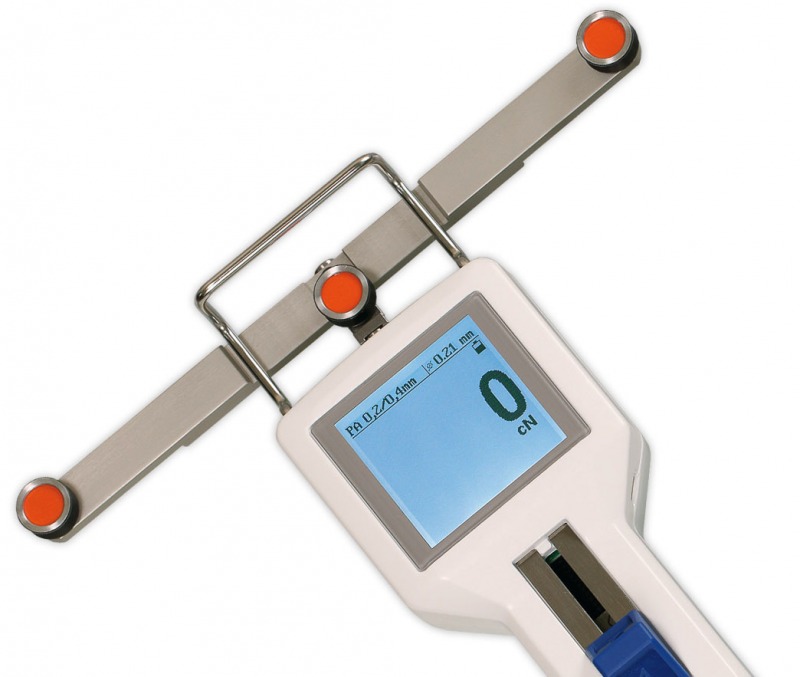

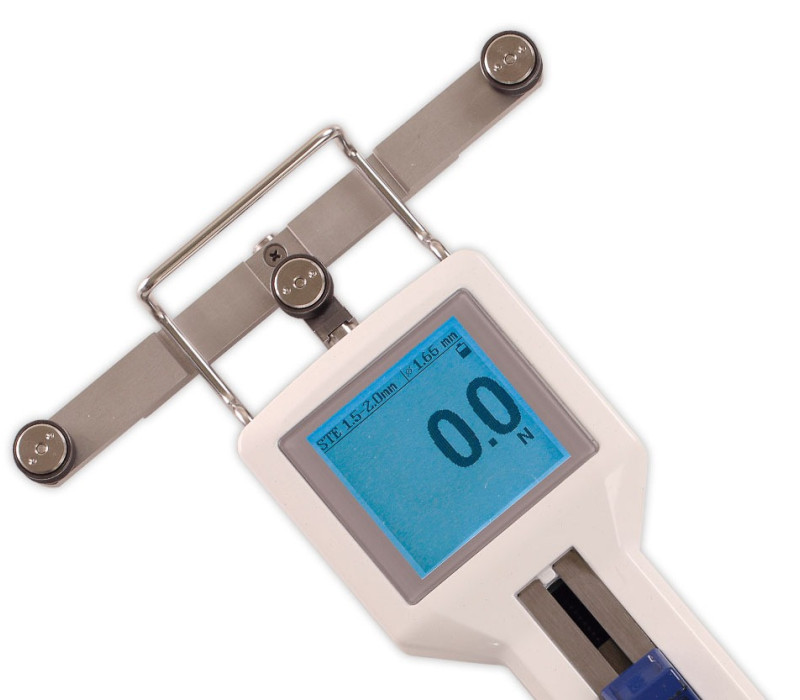

DTS-20K avec tête de mesure de 166 mm

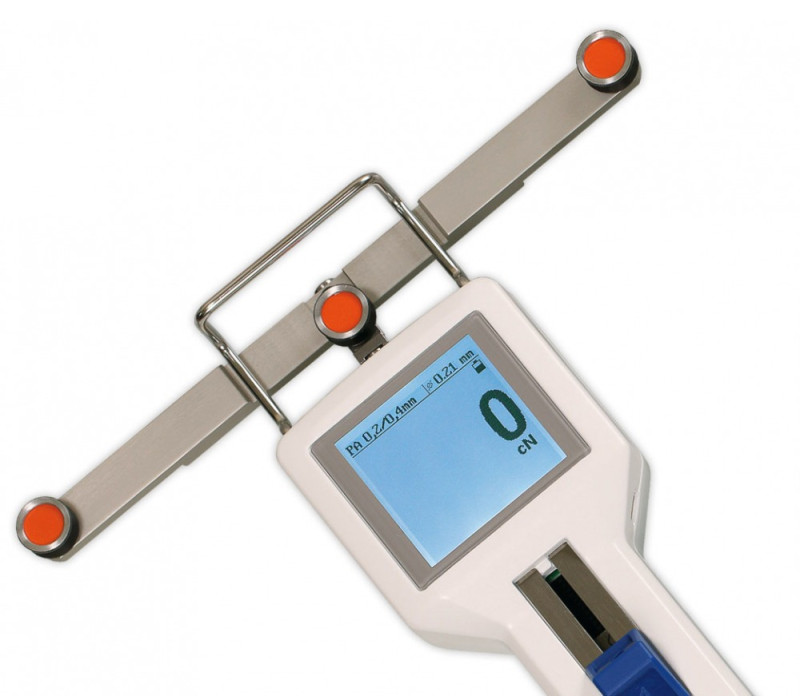

DTS-30K avec tête de mesure de 216 mm

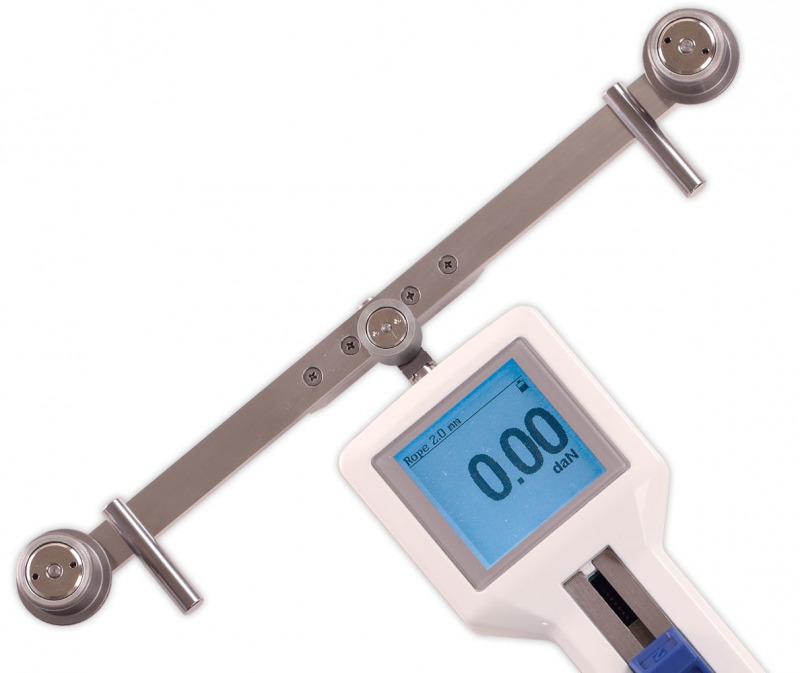

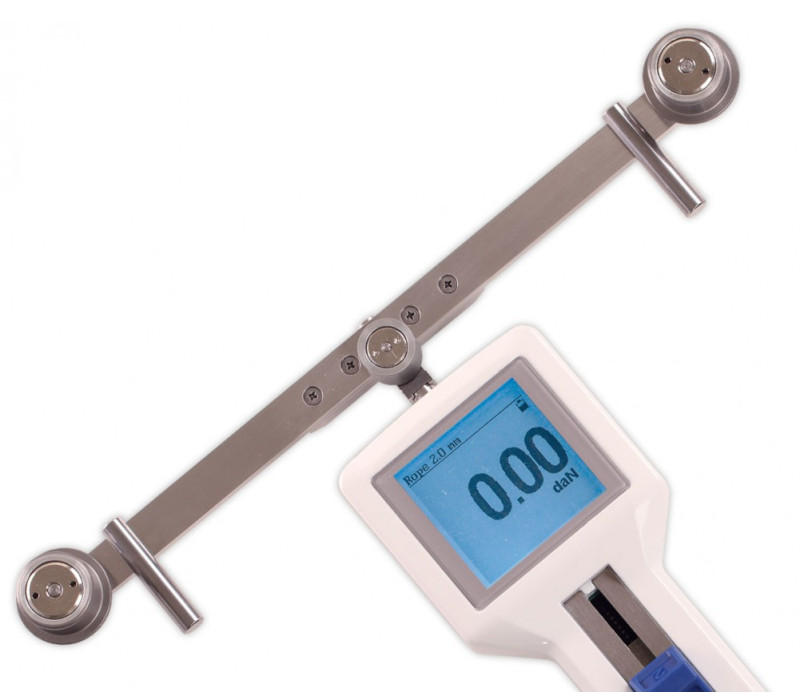

DTS-60K-V1 avec tête de mesure de 280 mm

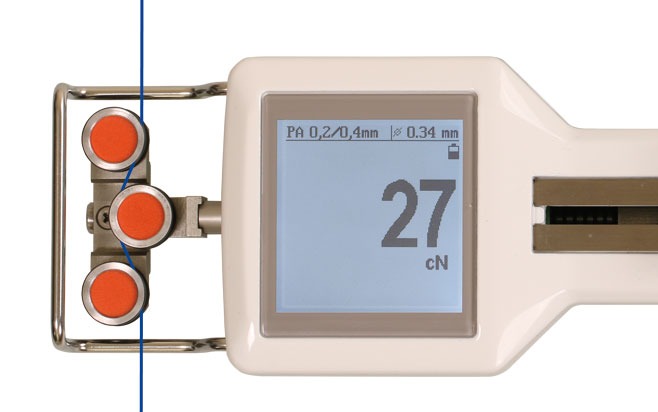

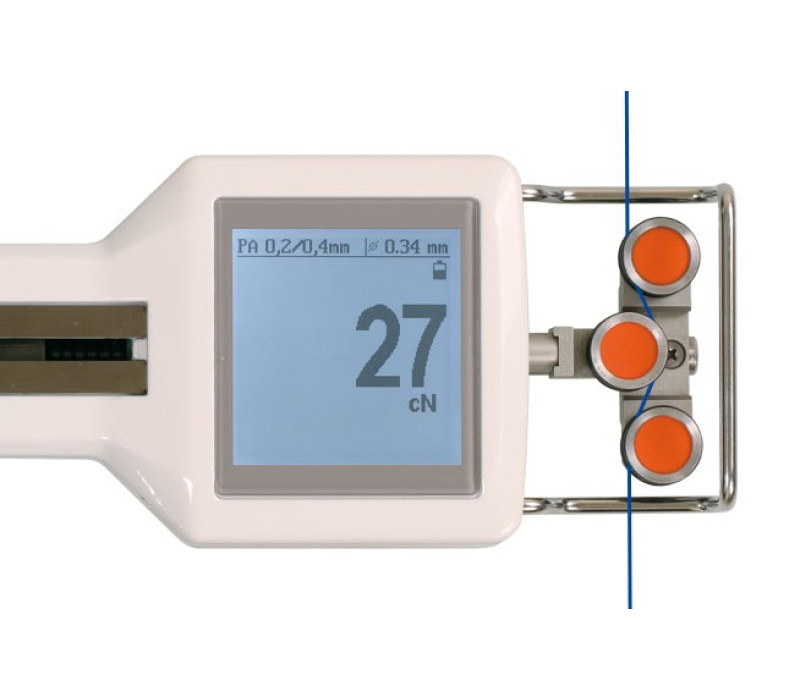

Affichage DTS pivoté à 90º

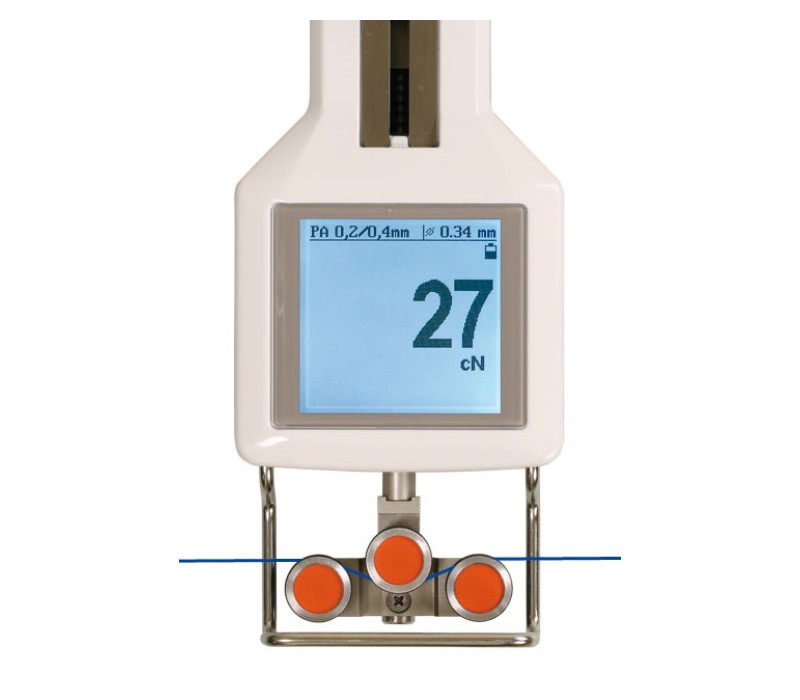

Affichage DTS pivoté à 180º

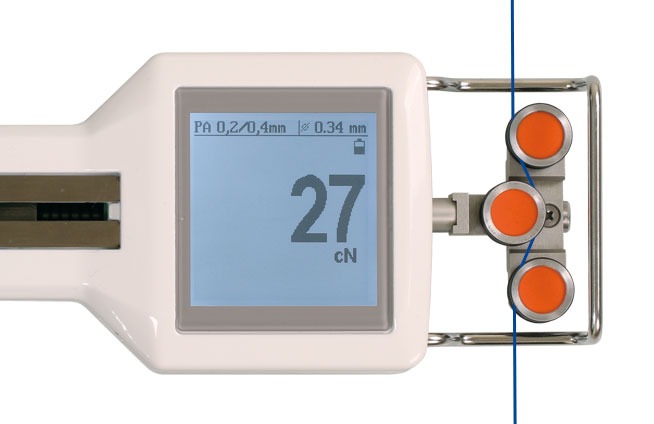

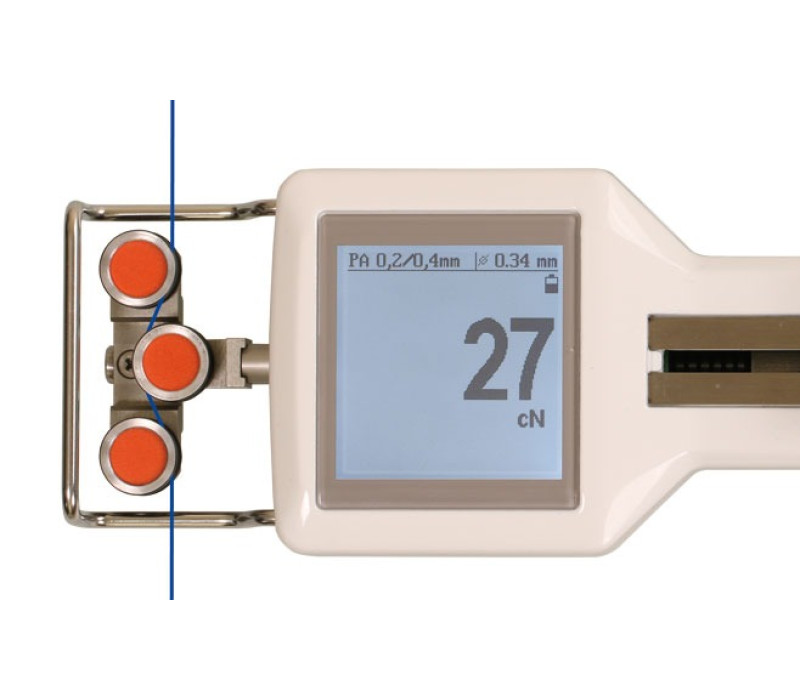

Affichage DTS pivoté à 270º

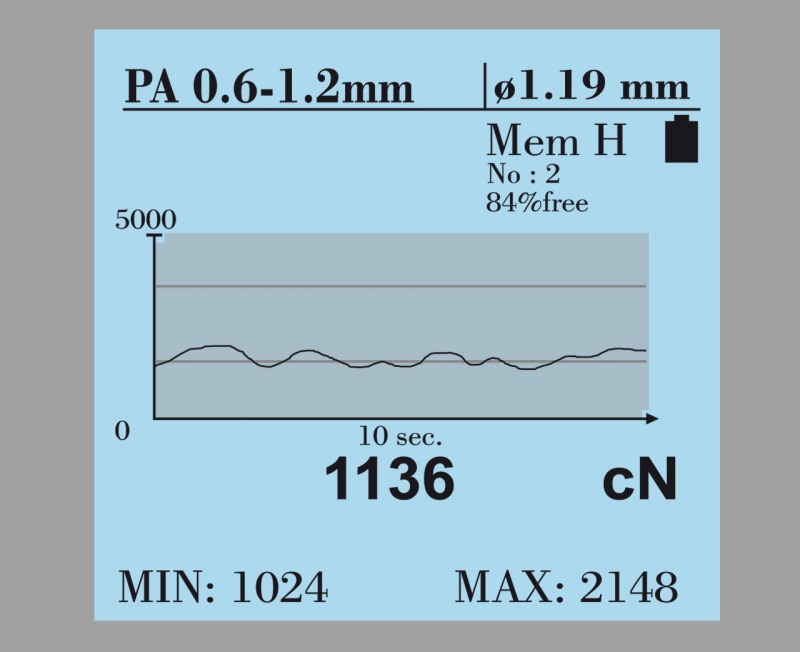

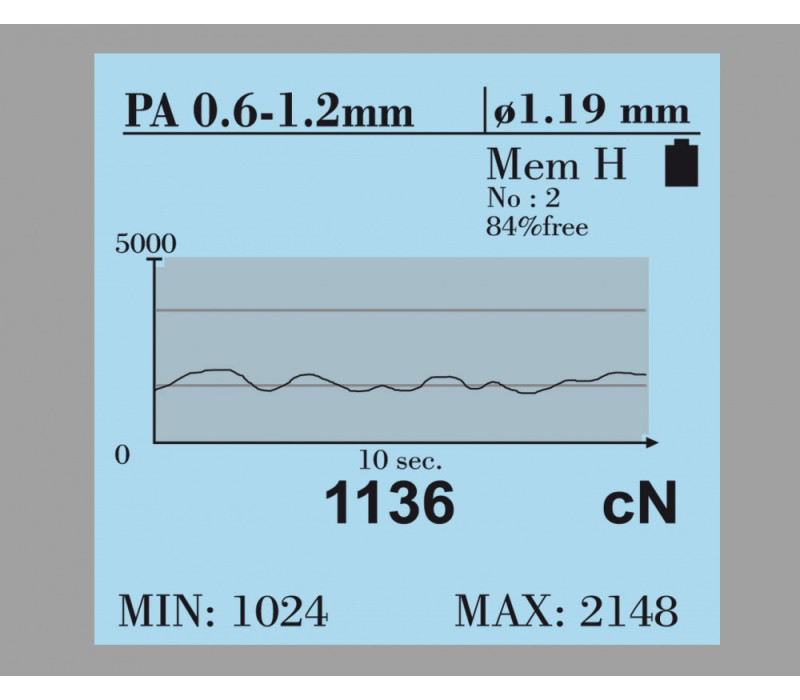

Numérique et X-Y diagramme

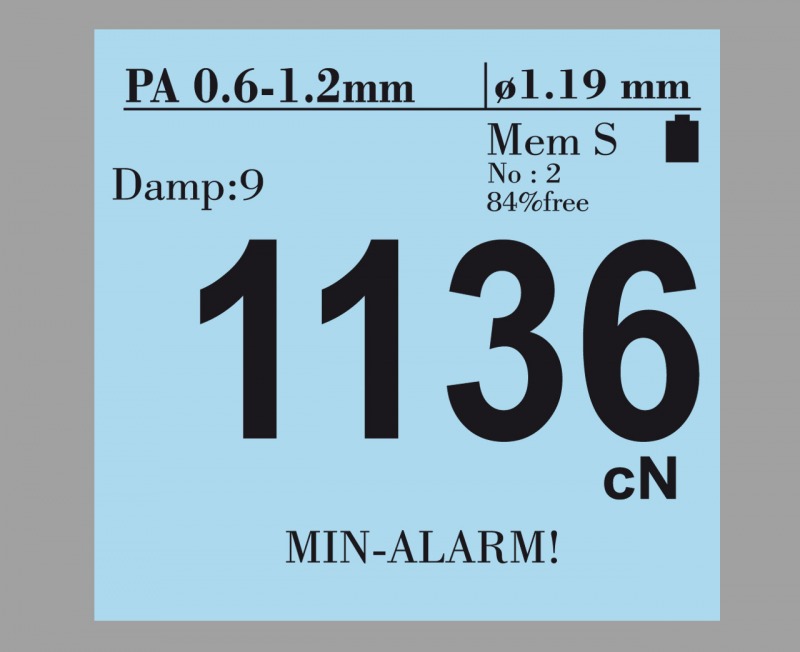

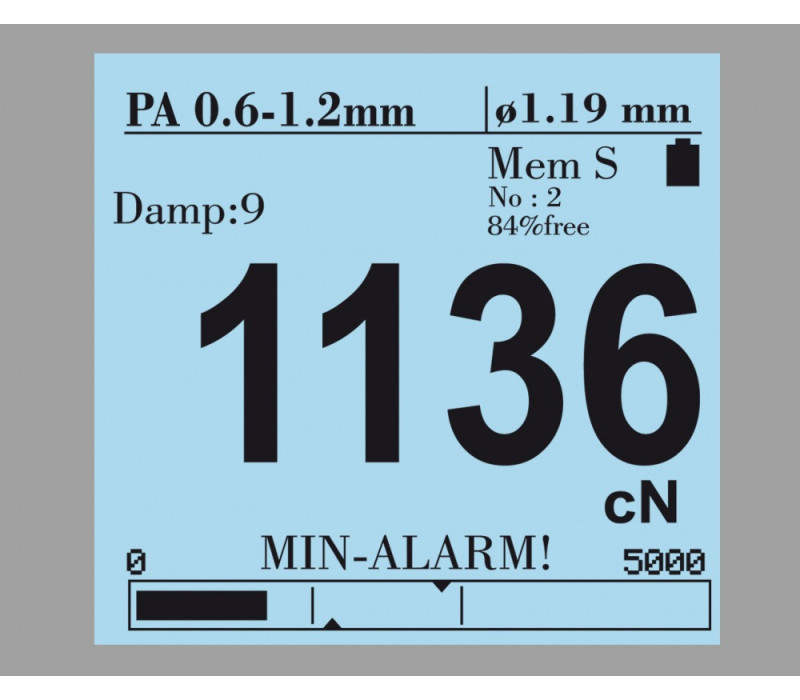

Affichage numérique

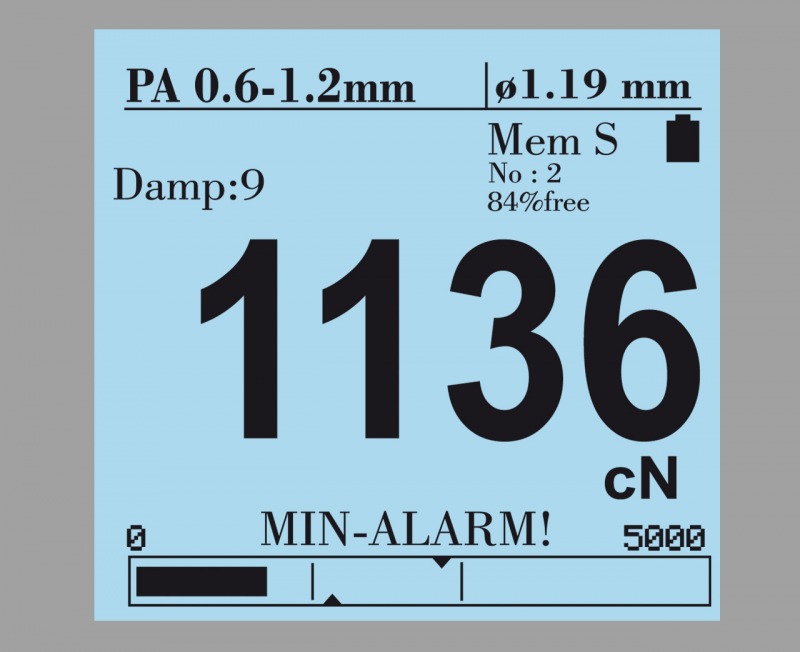

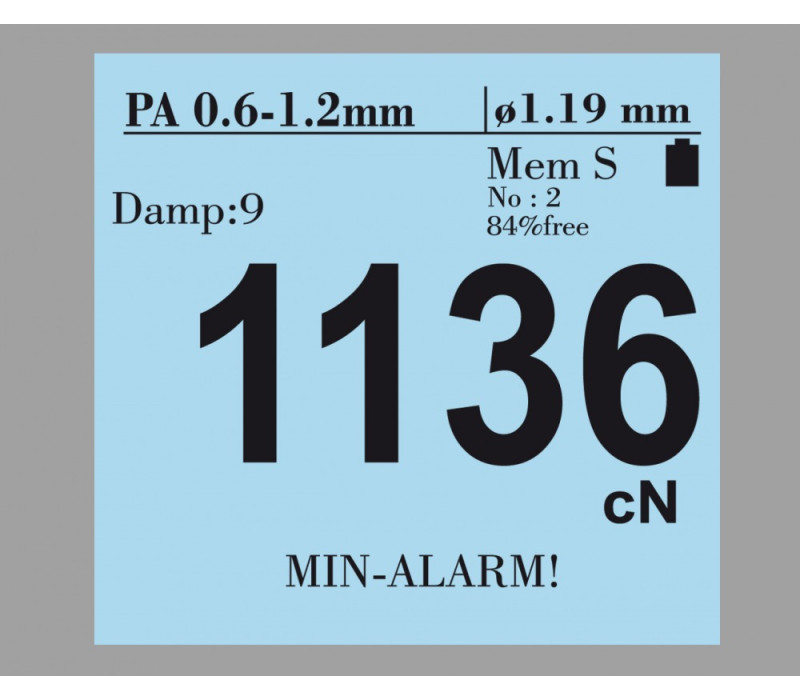

Affichage numérique, avec graphique

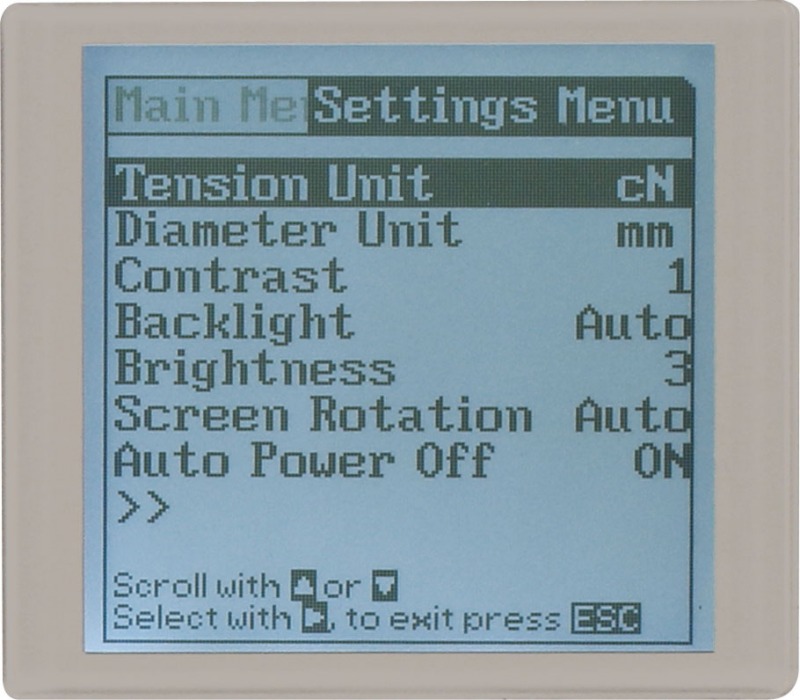

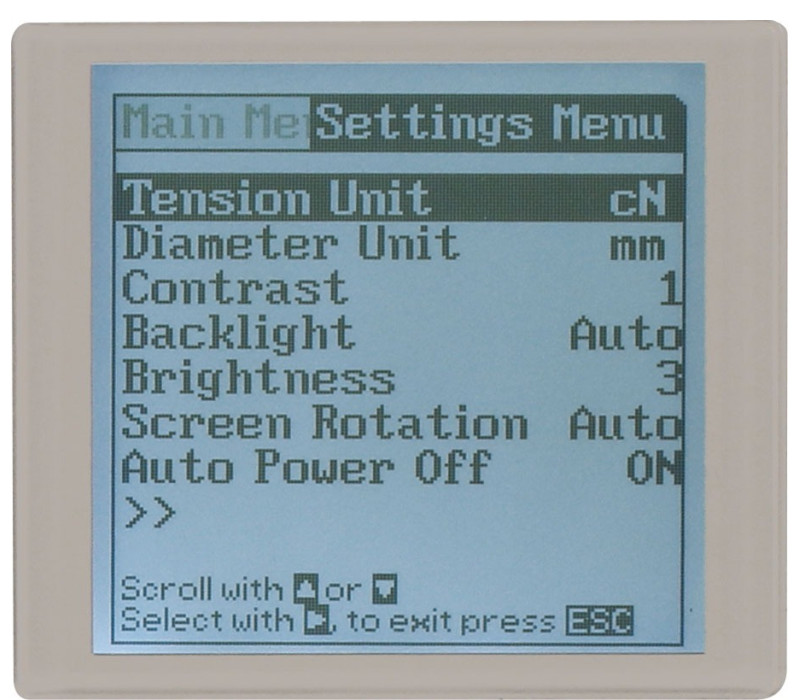

Écran LCD complet et convivial, certaines fonctions peuvent être protégées par mot de passe

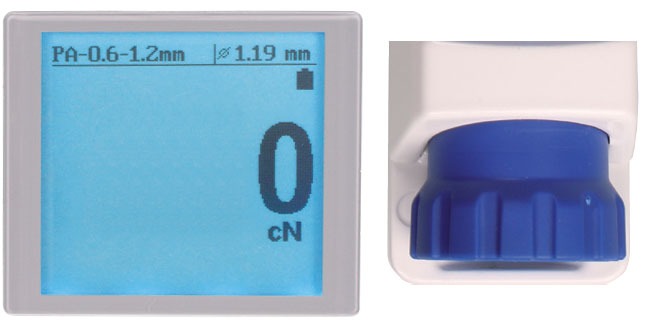

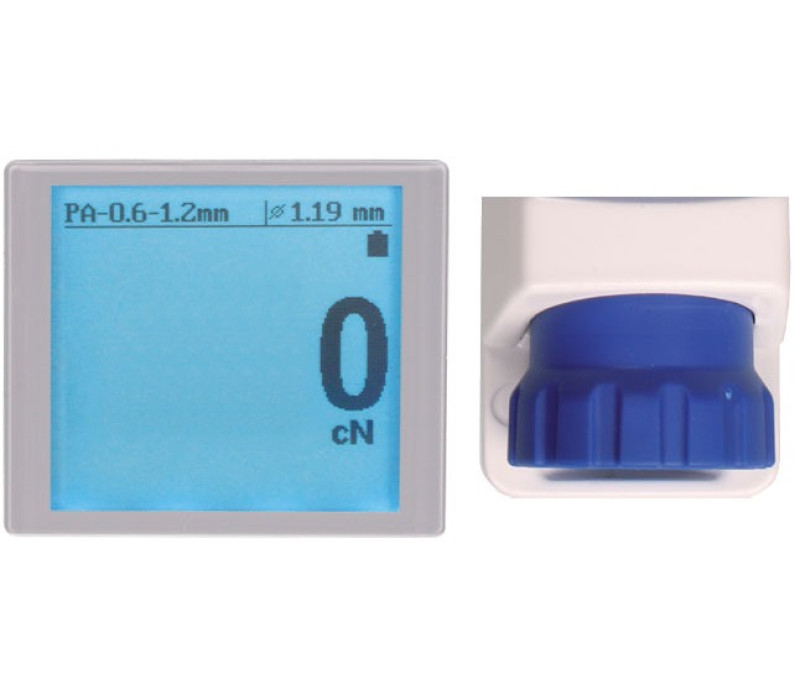

Molette de réglage du matériau

DTS Series Tensiomètre numérique pour fils textiles et métalliques

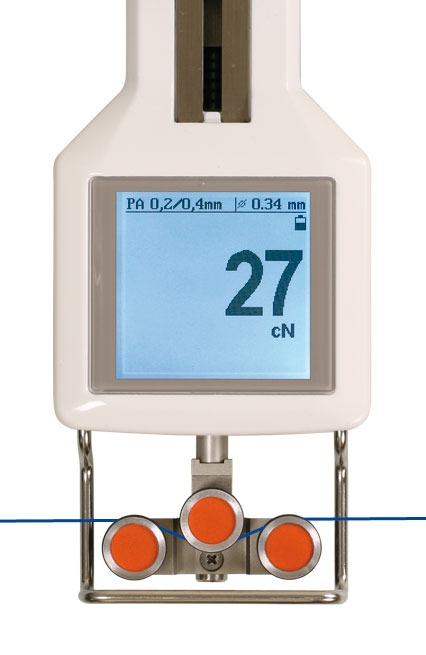

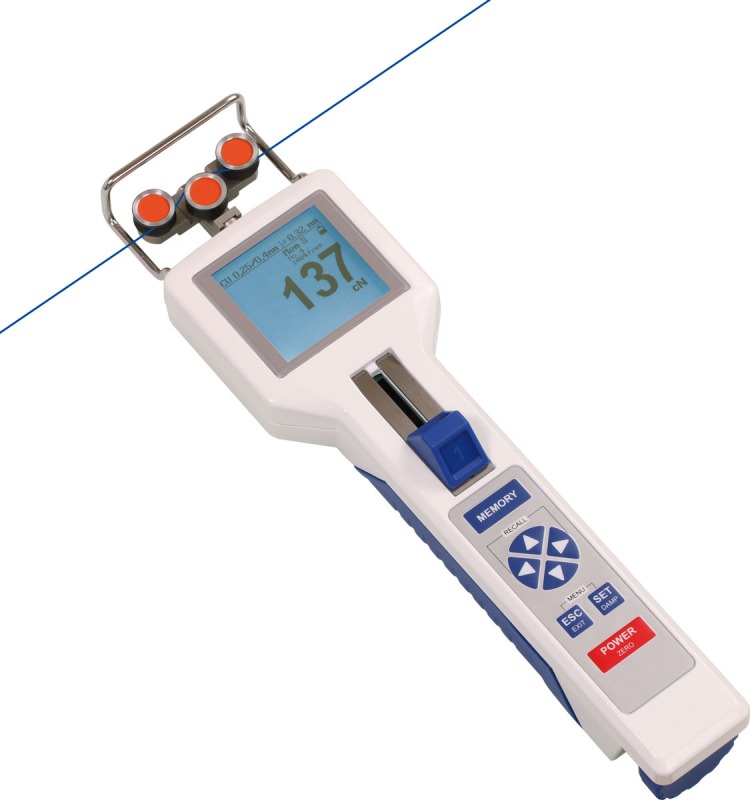

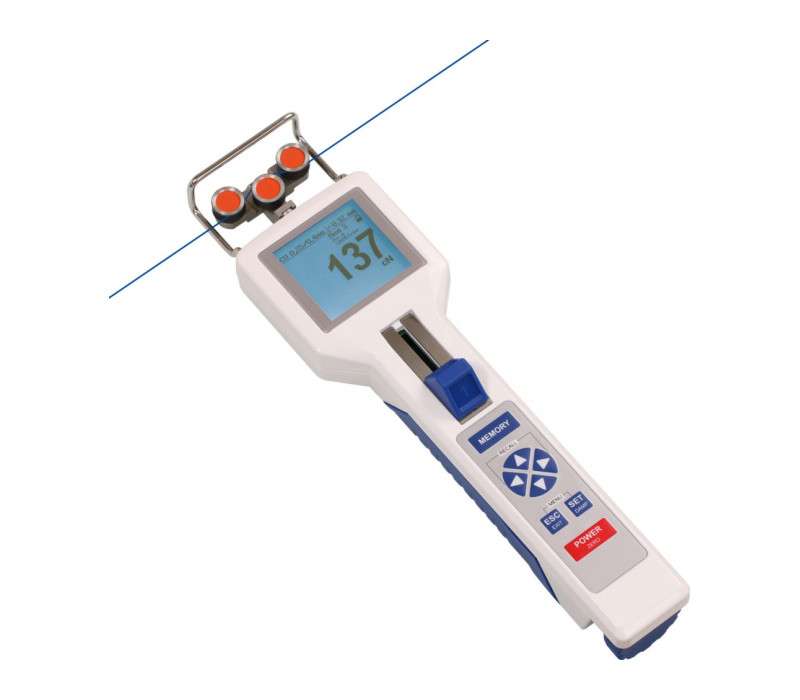

Tensiomètre numérique portatif avec écran TFT couleur pour fils textiles, fibres et fils métalliques

Le tensiomètre numérique DTS mesure la tension des fils textiles, fibres, fils métalliques et autres matériaux souples similaires en défilement, dans les secteurs de la production textile, de la transformation des fils métalliques et du contrôle qualité. Cet appareil portatif est proposé avec 12 plages de mesure et différentes largeurs de tête de mesure adaptées au matériau et à l'application.

Le DTS dispose d'un écran TFT couleur avec trois modes d'affichage : valeur numérique, valeur numérique avec graphique à barres et diagramme X-Y représentant l'évolution de la tension dans le temps. L'écran peut être orienté à 0°, 90°, 180° ou 270°, ou configuré pour pivoter automatiquement. Les valeurs MIN et MAX peuvent être affichées sur une fenêtre temporelle réglable de 2–60 secondes.

Pour des mesures reproductibles, le DTS propose une mise à zéro automatique lors du changement de position de mesure, des alarmes MIN/MAX programmables et un amortissement électronique réglable. Les modèles DTS-500 à DTS-30K disposent également d'un compensateur d'épaisseur du matériau. Un étalonnage d'usine et jusqu'à quatre étalonnages personnalisés permettent de mesurer différents matériaux.

Le DTS peut enregistrer une série de mesures et en mémoriser le récapitulatif statistique, comprenant la dernière valeur mesurée, la moyenne, le minimum, le maximum, l'écart-type et le nombre de mesures. Un seul récapitulatif peut être mémorisé à la fois ; l'enregistrement d'un nouveau remplace le précédent.

Pour un enregistrement prolongé des données, la mémorisation de plusieurs séries de mesures ou le transfert des données de mesure vers un PC par USB, consultez le tensiomètre numérique DTX.

Demander le prix >>

Mesure portative de la tension des fils textiles, fibres et fils métalliques en défilement
12 plages de mesure avec des têtes adaptées aux différentes dimensions des matériaux
Écran TFT couleur avec affichage numérique, graphique à barres et diagramme X-Y tension-temps
Rotation automatique de l'écran ou orientation fixe par incréments de 90°
Valeurs MIN/MAX sur une fenêtre temporelle réglable de 2–60 secondes
Alarmes MIN/MAX programmables et amortissement électronique réglable
Mise à zéro automatique lors du changement de position de mesure
Un étalonnage d'usine et jusqu'à quatre étalonnages personnalisés pour différents matériaux
Compensation de l'épaisseur du matériau sur les modèles DTS-500 à DTS-30K
Enregistre une série de mesures et mémorise son récapitulatif statistique
Possibilité de protéger les réglages par mot de passe
Garantie de 12 mois

Plages de tension

Modèle	Plage de mesure	Largeur de la tête*	Applications textiles	Applications sur fils de cuivre
DTS-200	1–200,0 cN	66 mm	Jusqu'à 200 tex	Jusqu'à 0,15 mm Ø
DTS-500	1–500,0 cN	66 mm	Jusqu'à 500 tex	0,05–0,25 mm Ø
DTS-1000	10–1000 cN	66 mm	Jusqu'à 1000 tex	0,10–0,40 mm Ø
DTS-2000	20–2000 cN	66 mm	Jusqu'à 2000 tex	0,30–0,60 mm Ø
DTS-2500	25–2500 cN	116 mm	Jusqu'à 2500 tex	0,30–0,70 mm Ø
DTS-4000	40–4000 cN	66 mm	Jusqu'à 4000 tex	0,35–0,90 mm Ø
DTS-5000	50–5000 cN	116 mm	Jusqu'à 5000 tex	0,40–1,00 mm Ø
DTS-10K	0,1–10,00 daN	116 mm	Jusqu'à 10000 tex	0,70–1,40 mm Ø
DTS-20K	0,2–20,00 daN	166 mm	Jusqu'à 20000 tex	1,00–2,00 mm Ø
DTS-30K	0,3–30,00 daN	216 mm	Jusqu'à 30000 tex	1,20–2,50 mm Ø
DTS-50K	0,5–50,00 daN	216 mm	Jusqu'à 50000 tex	1,40–3,00 mm Ø
DTS-60K-ASYB	0,6–60,00 daN	270 mm	Jusqu'à 60000 tex	1,80–3,50 mm Ø
* Largeur du guide-fil ou distance entre les rouleaux de guidage extérieurs, selon le modèle. Les valeurs d'application sont données à titre indicatif par le fabricant. Les modèles DTS-500 à DTS-30K sont équipés d'un dispositif de compensation de l'épaisseur du matériau (contrairement aux DTS-200, DTS-50K et DTS-60K-ASYB). Des plages de mesure spéciales et des dimensions de tête de mesure personnalisées sont disponibles sur demande.

Mémoire et rouleaux

Mémoire des mesures et fonctions d'affichage

Le DTS propose trois modes d'affichage des mesures en temps réel et une mémoire statistique pour une seule série de mesures. Il ne dispose pas des cinq modes d'enregistrement ni de la capacité de stockage étendue du DTX.

Fonction	Description
Affichage numérique	Affiche la valeur de tension actuelle sous forme numérique, ainsi que les informations de mesure pertinentes et les indications d'alarme.
Affichage numérique avec graphique à barres	Affiche la tension sous forme numérique et sous forme de graphique à barres, avec les valeurs MIN/MAX de la fenêtre temporelle sélectionnée.
Diagramme X-Y tension-temps	Représentation graphique de la tension en fonction du temps, avec un axe temporel réglable de 0,5–60 secondes.
Affichage MIN/MAX	Affiche les valeurs minimales et maximales dans une fenêtre temporelle réglable de 2–60 secondes.
Enregistrement des mesures	Démarre et arrête l'enregistrement d'une série de mesures à l'aide de la touche MEMORY.
Mémoire statistique	Mémorise la dernière valeur mesurée, la moyenne, le minimum, le maximum, l'écart-type, le nombre de mesures, le nom du matériau et la date/heure de mesure.
Capacité mémoire	Un récapitulatif statistique d'une série de mesures. L'enregistrement d'un nouveau récapitulatif écrase le précédent.
Consultation de la mémoire	Les résultats statistiques mémorisés peuvent être affichés sur l'appareil.

Options de rouleaux de guidage

Le DTS peut être équipé de différents rouleaux de guidage selon le type de matériau, les exigences de surface et la vitesse de défilement. Les rouleaux standard sont en aluminium à revêtement dur ; les autres configurations doivent être précisées lors de la commande de l'appareil.

Code du rouleau	Vitesse de défilement maximale	Matériau / Profil du rouleau
Standard	2000 m/min	Aluminium à revêtement dur, gorge en V
Code K	3500 m/min	Aluminium à revêtement dur, gorge en V
Code H	5000 m/min	Aluminium revêtu par projection plasma, gorge en V
Code T	1000 m/min	Plastique POM noir, gorge en V
Code W	1000 m/min	Acier nickelé, gorge en V
Code ST	1000 m/min	Acier trempé, gorge en V
Code B	1000 m/min	Acier traité pour câbles de renfort de pneus, gorge en V
Code CE2	1000 m/min	Aluminium à revêtement céramique, gorge en V
Code ASY	1000 m/min	Aluminium à revêtement dur, gorge asymétrique
Code ASYB	1000 m/min	Acier traité pour câbles de renfort de pneus, gorge asymétrique
Code U	2000 m/min	Aluminium à revêtement dur, gorge en U

Les codes ASY, ASYB et U ne sont pas disponibles pour le DTS-200. Le DTS-60K-ASYB est fourni avec des rouleaux de configuration ASYB.

Tensiomètre numérique DTS avec batterie LiPo rechargeable intégrée
Adaptateur secteur USB avec quatre fiches interchangeables (EU/US/UK/AUS-NZ)
Câble USB
Déclaration de conformité à la commande, type 2.1 selon EN 10204
Manuel d'utilisation
Mallette de transport

Options

Code MH — Montage fixe	Taraudages de fixation M5 réalisés en usine (profondeur maximale du filetage : 5 mm ; entraxe : 23 mm), avec entretoises amovibles de 10 mm pour une utilisation en poste fixe. À préciser lors de la commande ; seuls les trous de fixation réalisés en usine sont autorisés.

Code MH - Online Mounting

DTS Fiche Technique

Plages de mesure	12 plages selon le modèle, de DTS-200 (1–200,0 cN) à DTS-60K-ASYB (0,6–60,00 daN) Voir Plages de mesure pour le détail des modèles
Exactitude	Matériau d'étalonnage PA, de 5 à 100% de la pleine échelle : ±0,5% de la pleine échelle ±1 digit Reste de la plage de mesure et autres matériaux d'étalonnage : ±3% de la pleine échelle ±1 digit
Étalonnage d'usine	Selon la procédure d'usine SCHMIDT ; matériaux d'étalonnage propres à chaque modèle
Mémoire des étalonnages par matériau	1 étalonnage d'usine et 4 étalonnages personnalisés
Unités de mesure	Tension : cN, daN, g, kg, N, lb (unités disponibles selon la plage de mesure du modèle) Épaisseur du matériau : mm, inch
Dépassement de plage	Environ 10% de la pleine échelle, sans garantie d'exactitude
Protection contre les surcharges	100% de la pleine échelle
Principe de mesure	Pont de jauges de contrainte
Déflexion du rouleau de mesure	Max. 0,2 mm
Traitement du signal	Numérique, convertisseur A/N 16 bits
Fréquence de mesure	Max. 1 kHz (1 000 mesures/s) ; échantillonnage interne à 8 kHz
Écran	Écran TFT couleur : numérique ; numérique avec graphique à barres ; diagramme X-Y tension-temps
Orientation de l'écran	Fixe à 0°, 90°, 180° ou 270°, ou rotation automatique
Fréquence d'actualisation de l'écran	2 actualisations par seconde
Fenêtre temporelle MIN/MAX	Réglable de 2 à 60 secondes
Axe temporel du diagramme X-Y	Réglable de 0,5 à 60 secondes
Mémoire des mesures	Un récapitulatif d'une série de mesures : dernière valeur, moyenne, minimum, maximum, écart-type, nombre de valeurs, nom du matériau et date/heure ; l'enregistrement d'une nouvelle série écrase le récapitulatif précédent
USB	Recharge (également depuis un PC)
Amortissement électronique	Calcul de moyenne réglable, 9 niveaux
Correction d'étalonnage	De −10% à +10% par incréments de 1%
Compensation de l'épaisseur du matériau	Max. 2,5 mm ; présente sur les modèles DTS-500 à DTS-30K
Mise à zéro automatique	Automatique lors du changement de position de mesure ; mise à zéro manuelle également possible
Alarmes MIN/MAX	Seuils supérieur et inférieur programmables avec indication à l'écran
Protection par mot de passe	Les réglages peuvent être protégés par un mot de passe à 4 chiffres
Arrêt automatique	Après environ 3 minutes d'inactivité, si la fonction est activée
Coefficient de température	Gain : inférieur à ±0,01% de la pleine échelle/°C à 25 °C Point zéro : meilleur que ±0,03% de la pleine échelle/°C à 25 °C
Température de fonctionnement	10–45 °C
Humidité relative	Max. 85% RH
Alimentation	Batterie LiPo rechargeable ; jusqu'à 30 heures d'utilisation continue Temps de charge d'environ 3,5 heures Adaptateur secteur USB : 100–240 V AC, avec fiches interchangeables EU/US/UK/AUS-NZ
Matériau du boîtier	Aluminium moulé sous pression
Dimensions du boîtier	265 × 78,5 × 46 mm (L × l × H)
Poids	Jusqu'au DTS-50K : environ 875 g net (1 550 g brut) DTS-60K-ASYB : environ 1 040 g net (2 700 g brut)
Certificat fourni	Déclaration de conformité à la commande, type 2.1 selon EN 10204
Garantie	12 mois

Produits

Article	Nom du produit
136326	DTS-200_Tensiomètre numérique 2-200 cN
136470	DTS-500_Tensiomètre numérique 5-500 cN
136327	DTS-1000_Tensiomètre numérique 10-1000 cN
136161	DTS-2000_Tensiomètre numérique 20-2000 cN
136496	DTS-2500_Tensiomètre numérique 25-2500 cN
136672	DTS-4000_Tensiomètre numérique 40 - 4000 cN
136203	DTS-5000_Tensiomètre numérique 50-5000 cN
136644	DTS-10K_Tensiomètre numérique 0,1-10 daN
137588	DTS-20K_Tensiomètre numérique 0,2-20 daN
136666	DTS-30K_Tensiomètre numérique 0,3-30 daN
137400	DTS-50K_Tensiomètre numérique 0,5-50 daN
136980	DTS-60K-ASYB_Tensiomètre numérique 0,6-60 daN

Accessoires

Article	Nom du produit
136673	Code MH_Trous de fixation pour une utilisation fixe
139750	Code H_Rouleaux en aluminium avec revêtement plasma - 5000 m/min
130042	Code T_Rouleaux de guidage en POM - 1000 m/min
130208	Code W_Rouleaux de guidage en acier nickelé - 1000 m/min
133906	Code ST_Rouleaux en acier durci - 1000 m/min
130018	Code B Rouleaux en acier trempé pour mesurer le cordon de pneu - 1000 m/min
130041	Code CE2_Rouleaux en aluminium avec revêtement céramique - 1000 m/min
132148	Code ASY_Rouleaux en aluminium avec revêtement dur, rainure asymétrique - 1000 m/min
138107	Code ASYB_Rouleaux en acier trempé pour cordon de pneu, rainure asymétrique - 1000 m/min
139751	Code V1 Rouleaux en aluminium avec revêtement dur, rainure en V (au lieu des rouleaux standard - nouveau compteur)
130473	Code U Rouleaux en aluminium avec revêtement dur, rainure en U - 2000 m/min
133254	Code K_Rouleaux en aluminium avec revêtement dur - 3500 m/min

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande

Voir le panier Commandez

DTS Series Tensiomètre numérique pour fils textiles et métalliques

Caractéristiques

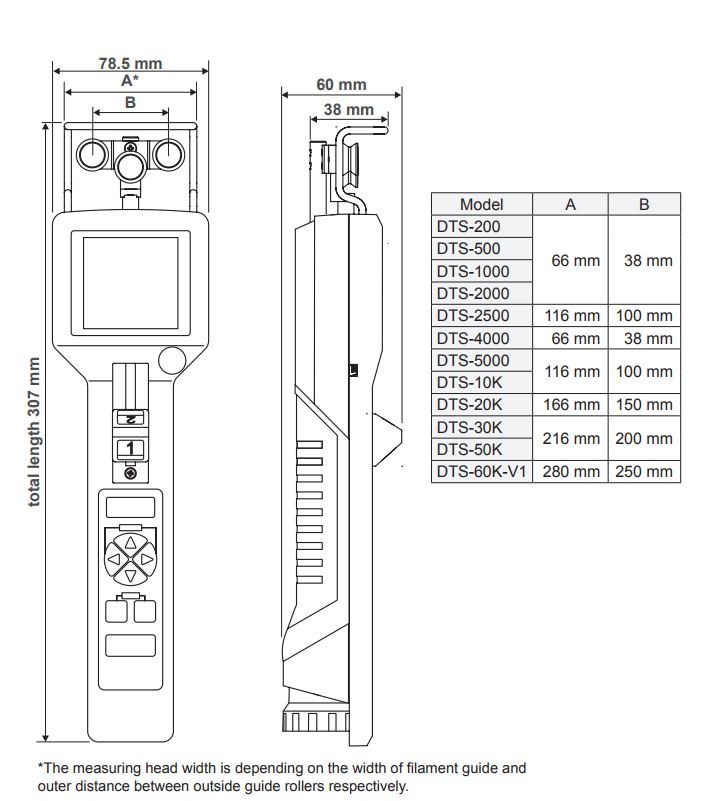

Dimensions
