Tensiomètre numérique avec enregistrement de données USB DTX

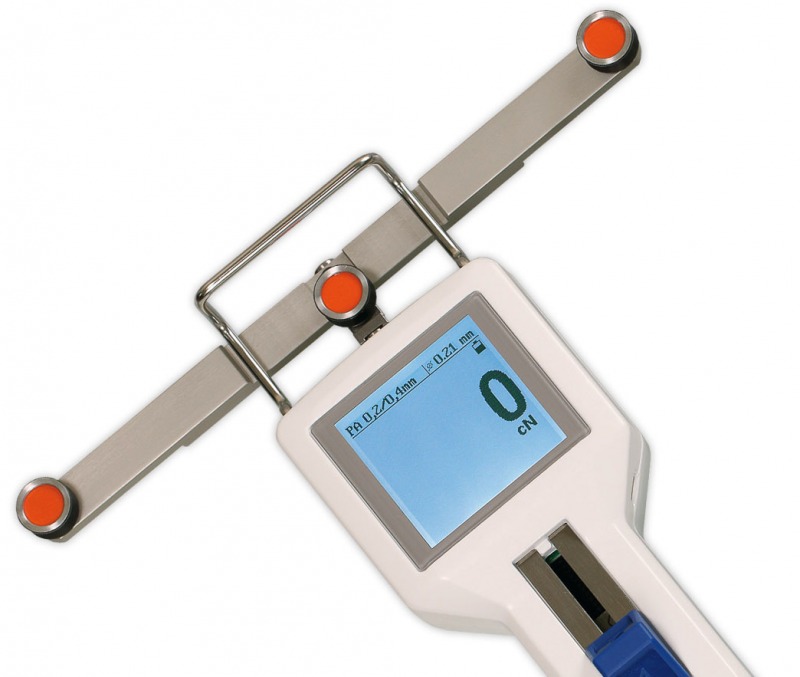

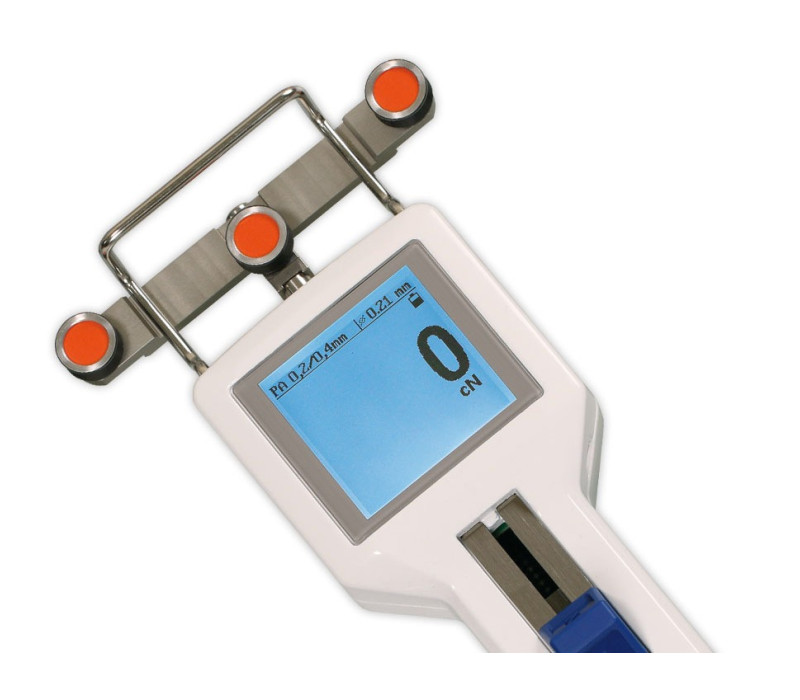

DTx-10K avec tête de mesure de 116 mm

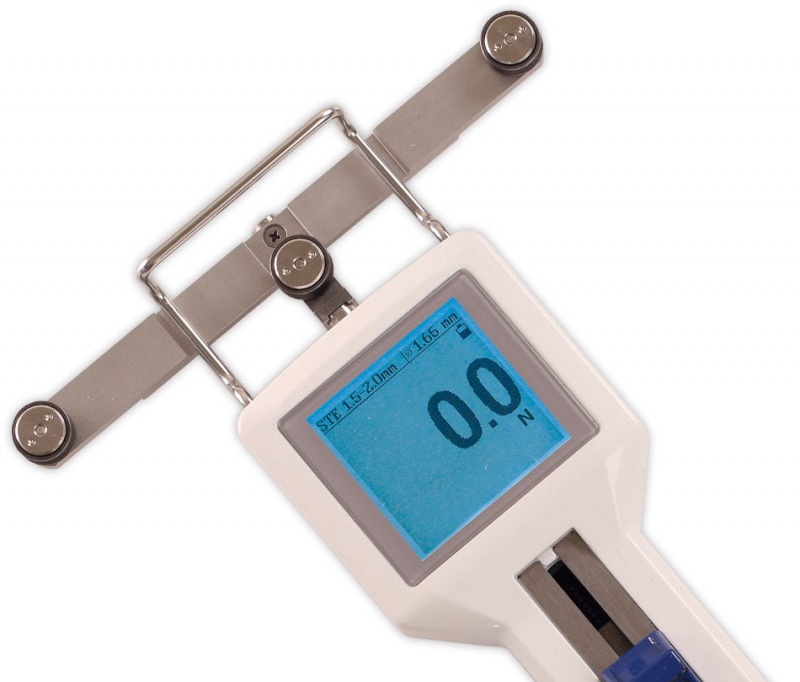

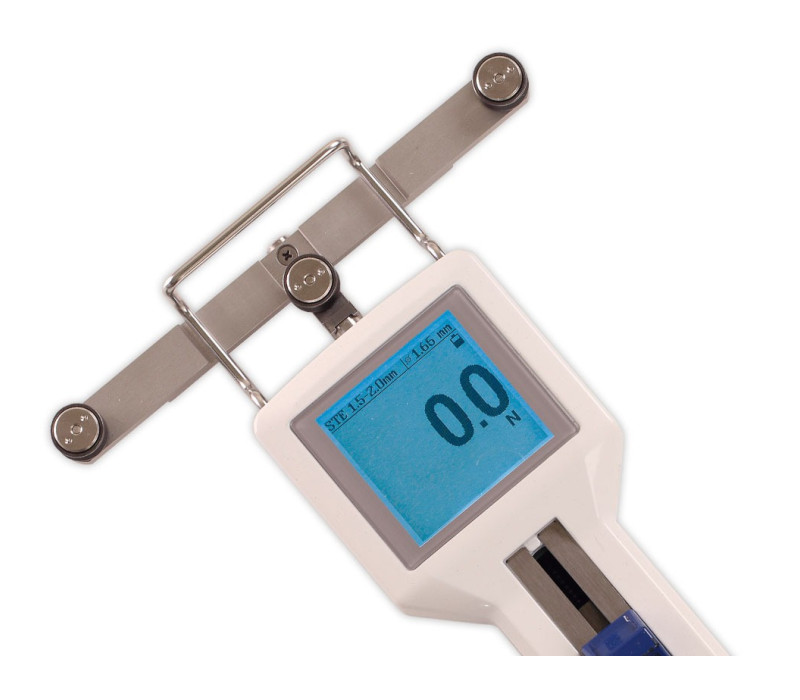

DTX--20K avec tête de mesure de 166 mm

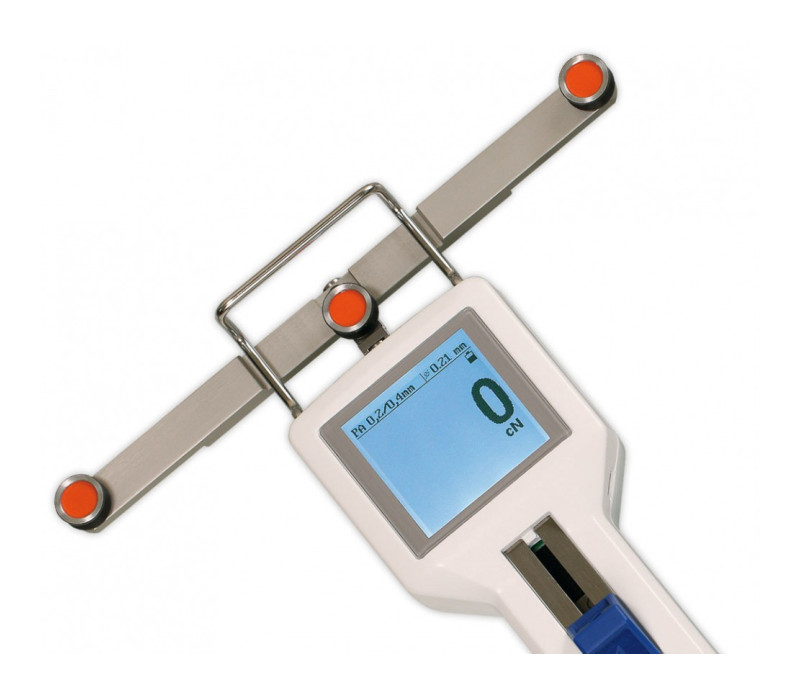

DTX-30K avec tête de mesure de 216 mm

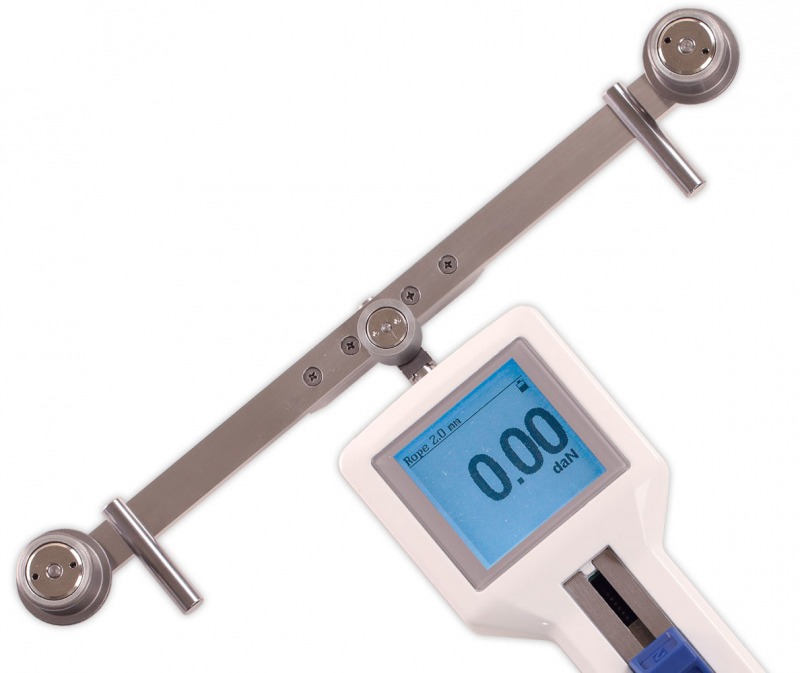

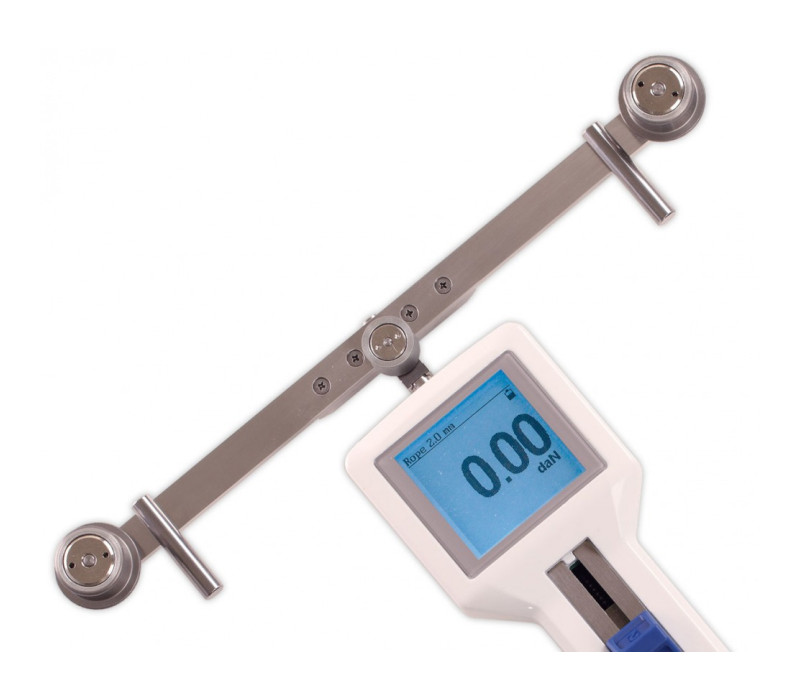

DTX-60K-V1 avec tête de mesure de 280 mm

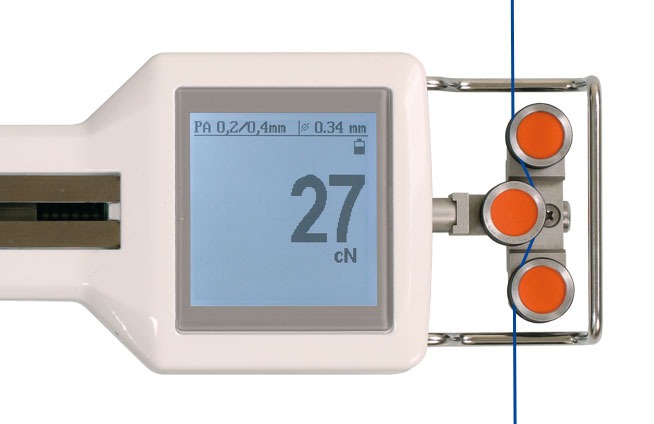

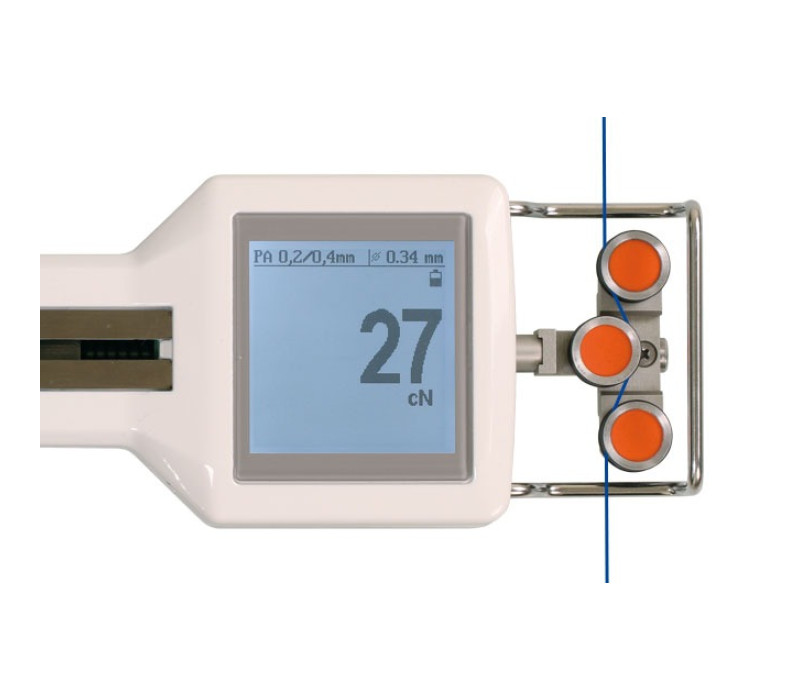

Affichage DTX pivoté à 90º

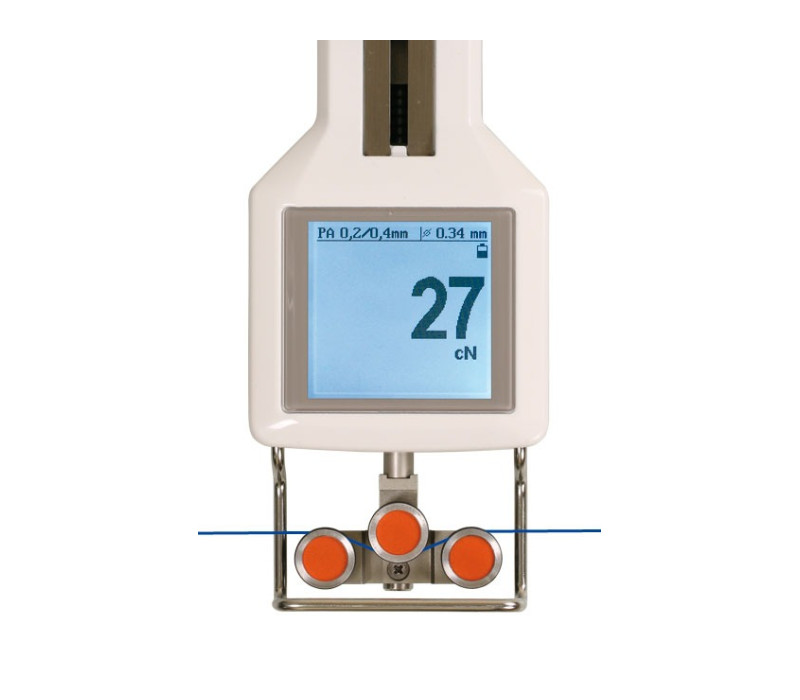

Affichage DTX pivoté à 180º

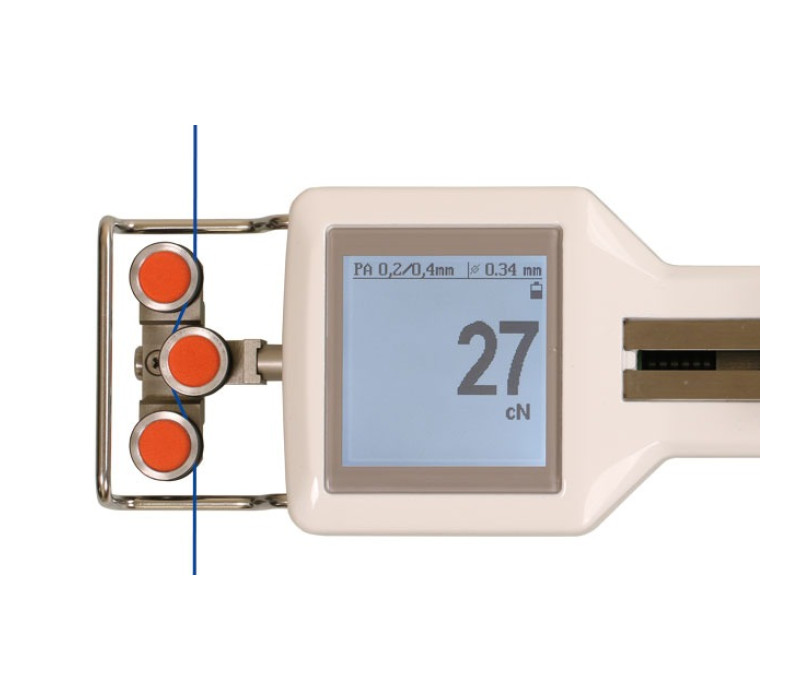

Affichage DTX pivoté à 270º

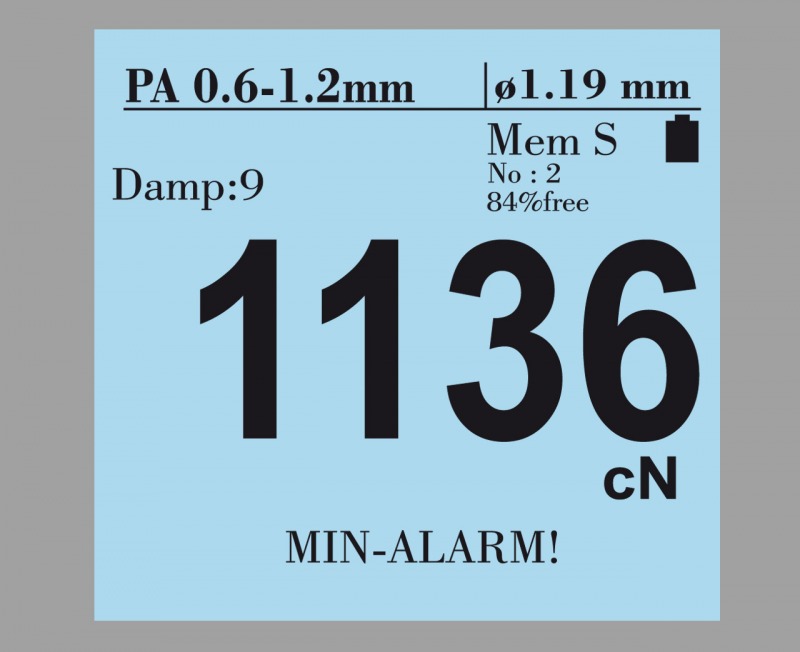

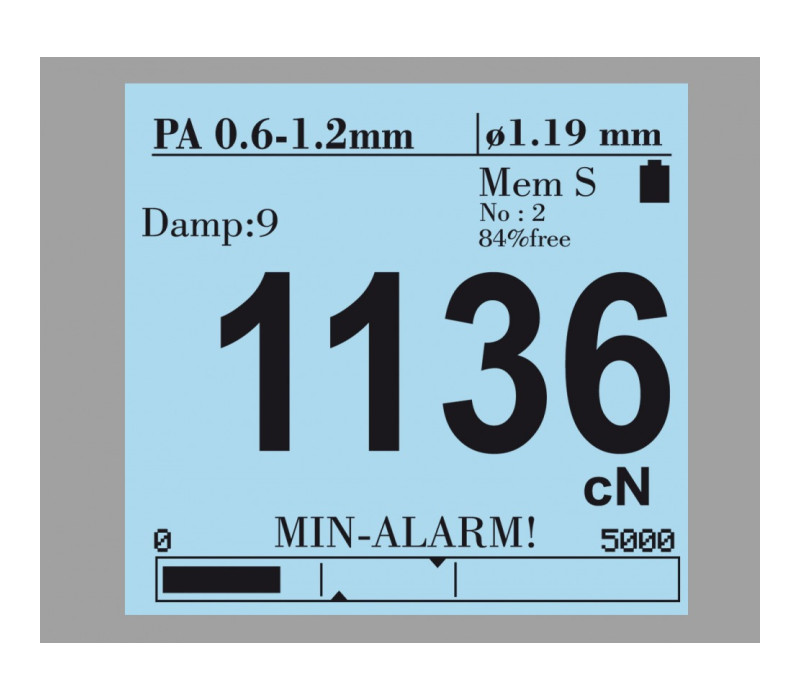

Affichage numérique

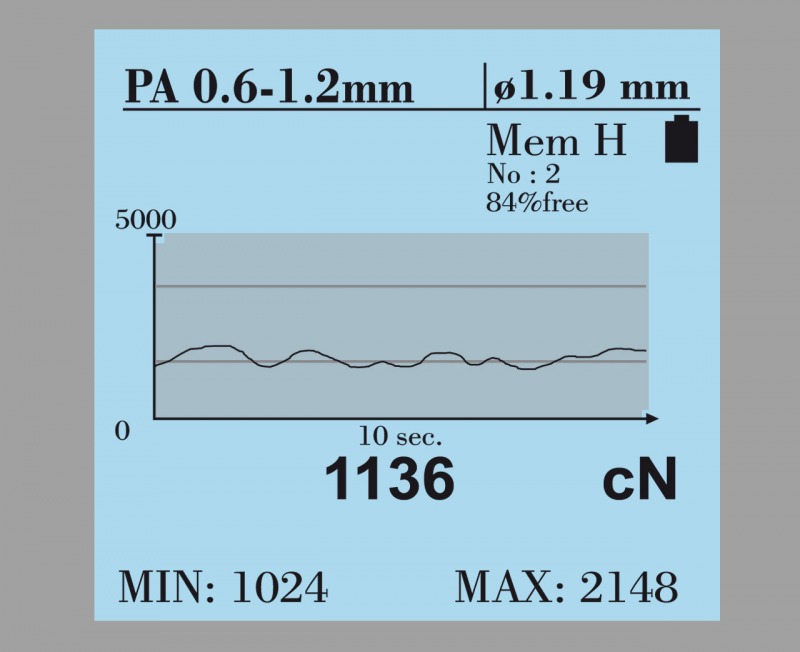

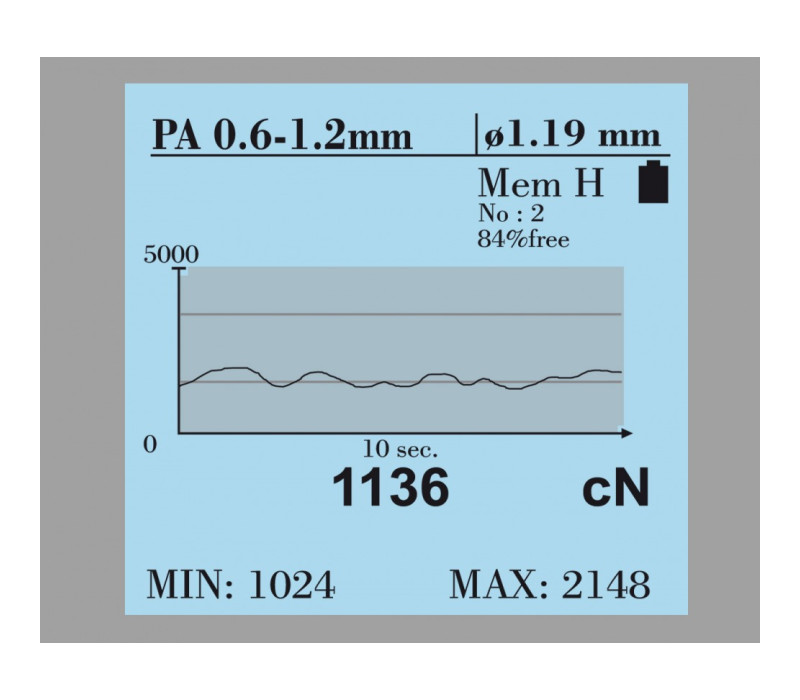

Numérique et X-Y diagramme

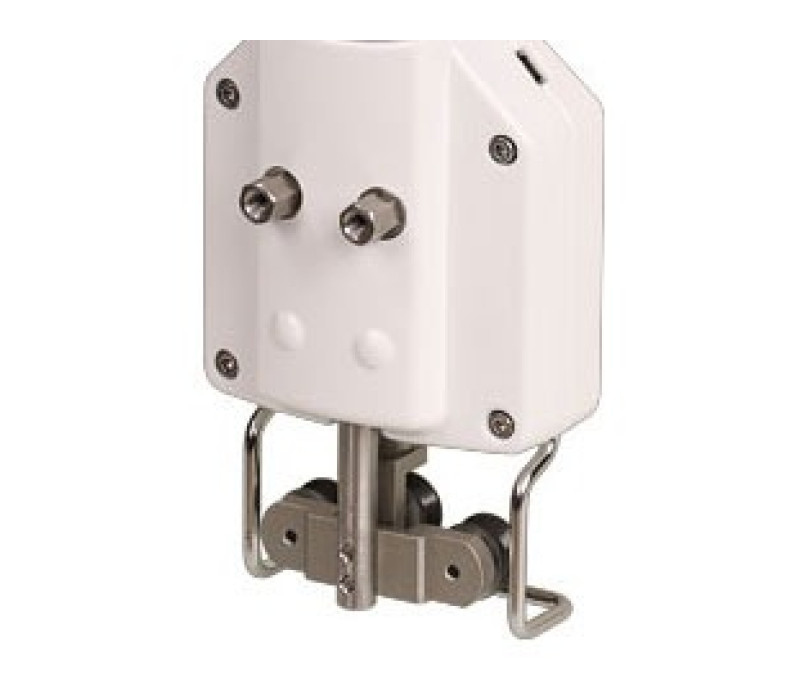

Code MH - Cette fonctionnalité ne peut pas être installée ultérieurement

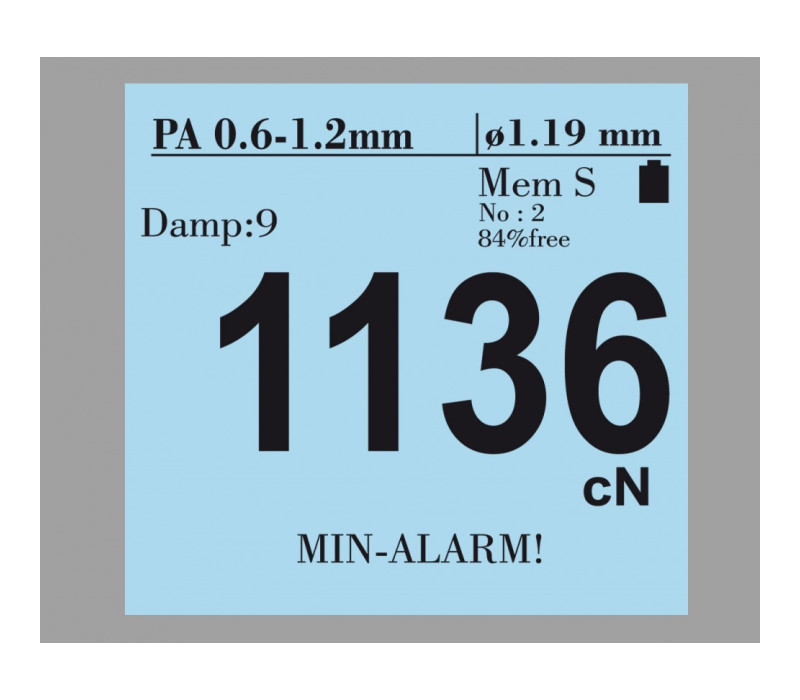

Affichage numérique, avec graphique

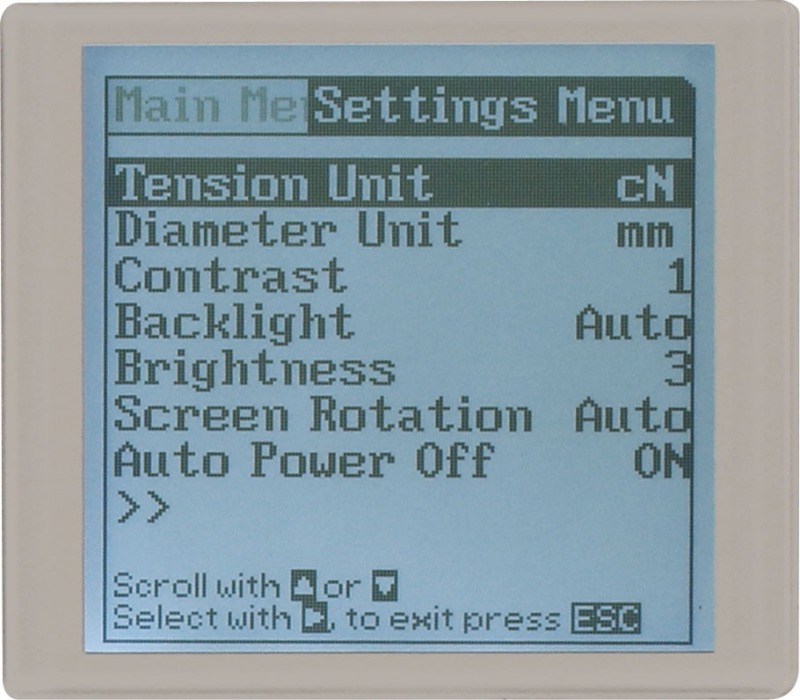

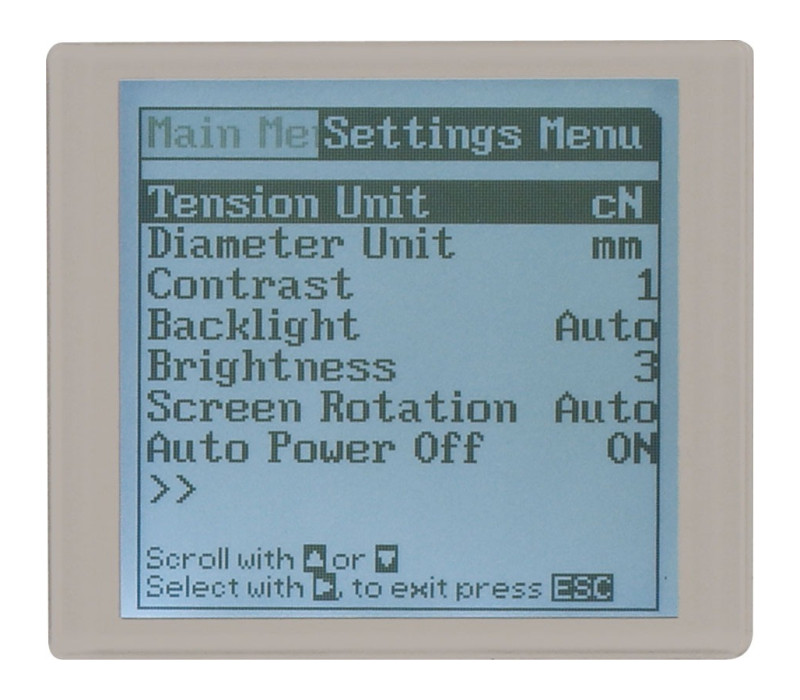

Écran LCD complet et convivial, certaines fonctions peuvent être protégées par mot de passe

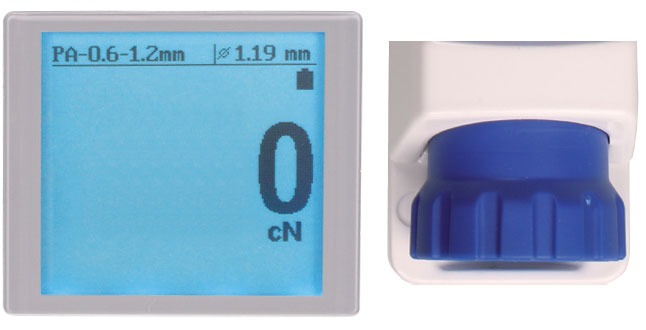

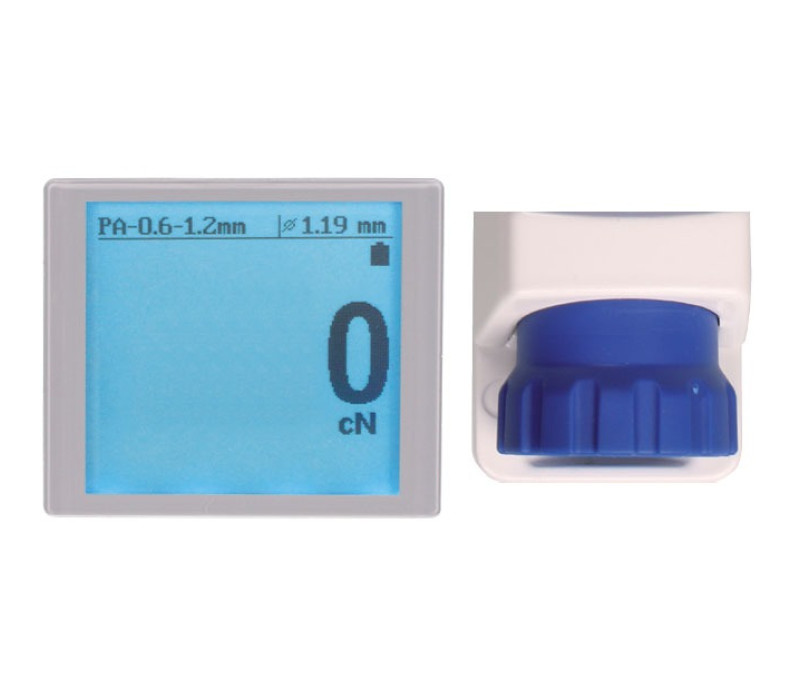

Molette de réglage du matériau

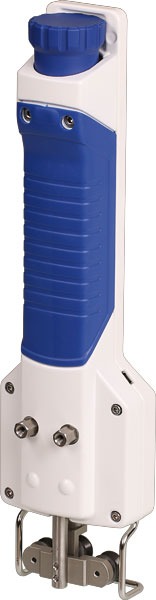

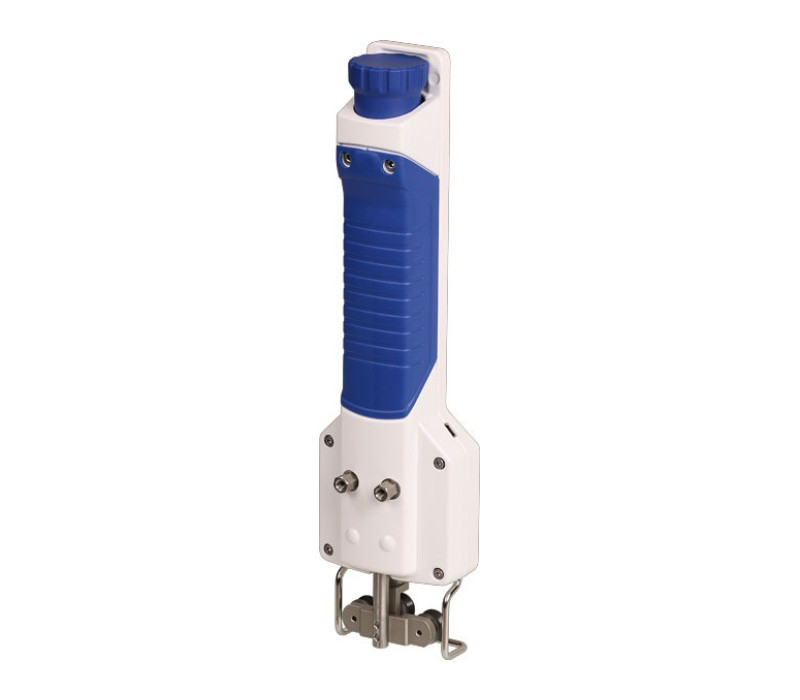

Rear avec code MH (Cette fonctionnalité ne peut pas être installée ultérieurement)

Code MH pour montage fixe (à préciser à la commande ; ne peut pas être ajouté ultérieurement)

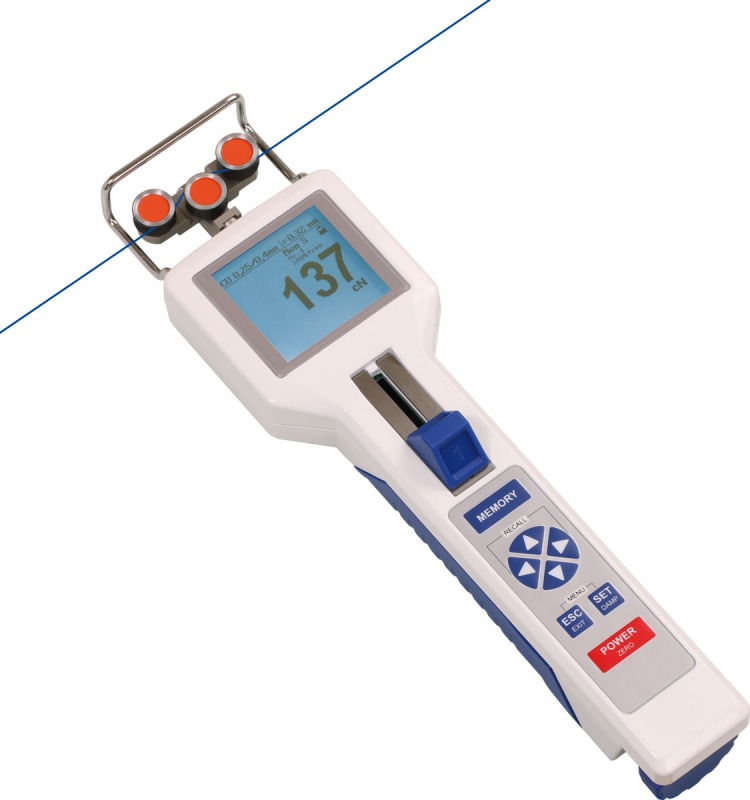

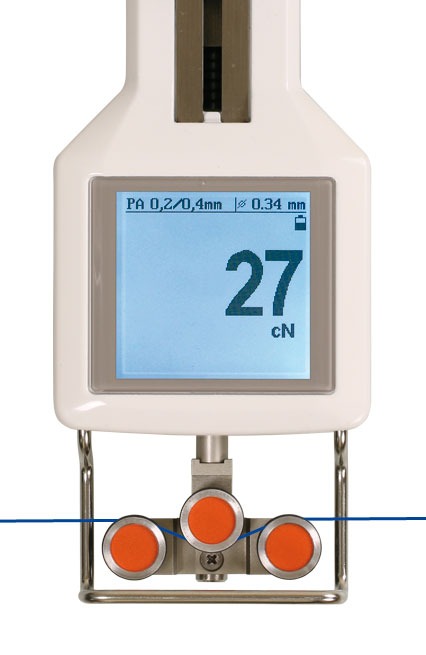

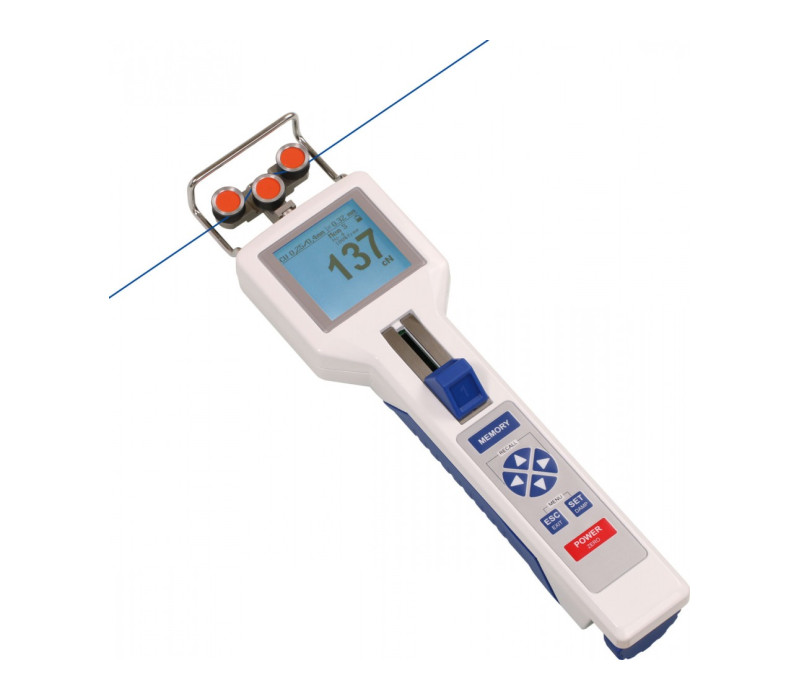

DTX Tensiomètre numérique avec enregistrement de données

Tensiomètre numérique portatif avec écran TFT couleur, enregistrement de données et interface USB

Le tensiomètre numérique DTX mesure la tension des fils textiles, fibres, fils métalliques et autres matériaux similaires en mouvement dans les industries textiles et de transformation des fils métalliques. Disponible en 12 plages de mesure, le DTX associe un système de mesure à trois galets à des fonctions avancées d'enregistrement et d'analyse pour surveiller la tension pendant la production et le contrôle qualité.

L'écran TFT couleur propose trois modes d'affichage : valeur numérique, valeur numérique accompagnée d'un graphique à barres pour suivre les tendances et diagramme X-Y représentant l'évolution de la tension dans le temps. L'orientation de l'écran peut s'adapter automatiquement à la position de l'appareil. Les valeurs minimales et maximales peuvent également être consultées sur une fenêtre temporelle réglable de 2 à 60 secondes.

Les cinq modes de mémorisation permettent l'enregistrement de statistiques, le gel des graphiques de tension, l'enregistrement continu à 2 mesures par seconde, l'enregistrement rapide à 1 000 mesures par seconde et la mémorisation individuelle de mesures à la demande. Dans les modes S, C et F, l'enregistrement peut démarrer automatiquement lorsqu'une valeur de tension définie par l'utilisateur est atteinte. La mémoire interne peut stocker jusqu'à 60 000 valeurs mesurées, réparties sur un maximum de 255 séries de mesures.

Pour les matériaux dont les caractéristiques diffèrent des étalons utilisés pour l'étalonnage en usine, le DTX dispose de neuf emplacements pour les étalonnages personnalisés et d'un réglage fin de l'étalonnage. Certains modèles sont équipés d'un compensateur d'épaisseur du matériau. L'interface USB et le logiciel Tension Inspect 3 fourni permettent de transférer les données de mesure vers un PC pour les analyser et les exporter.

Demander le prix >>

Écran TFT couleur avec affichage numérique, graphique à barres et courbe tension-temps
Cinq modes d'enregistrement avec analyse statistique
Mémoire interne pouvant stocker jusqu'à 60 000 valeurs mesurées réparties sur 255 séries de mesures
Seuil de déclenchement réglable pour les modes d'enregistrement S, C et F
Affichage des valeurs minimales et maximales sur une fenêtre temporelle réglable de 2–60 s
Rotation automatique ou réglable manuellement de l'écran par incréments de 90°
Deux réglages d'étalonnage d'usine et neuf emplacements pour les étalonnages personnalisés
Compensation réglable de l'épaisseur du matériau sur certains modèles
Seuils d'alarme de tension minimale et maximale définis par l'utilisateur
Interface USB pour le transfert et l'analyse des données sur PC
Possibilité de protéger les réglages par mot de passe
Garantie de 12 mois

Tensiomètre numérique DTX avec batterie LiPo rechargeable intégrée
Adaptateur secteur USB avec quatre adaptateurs de prise (EU/US/UK/AUS-NZ)
Câble USB
Logiciel Tension Inspect 3 sur clé USB pour Windows 7 ou version ultérieure
Certificat de conformité à la commande, type 2.1 selon EN 10204
Manuel d'utilisation
Mallette de transport

Plages de mesure	12 plages de mesure selon le modèle, de 1–200,0 cN à 0,6–60,00 daN Consultez les plages de mesure de chaque modèle
Précision	Polyamide (PA), de 5 à 100% de la pleine échelle : ±0,5% de la pleine échelle ±1 digit Partie restante de la plage de tension et autres matériaux d'étalonnage : ±3% de la pleine échelle ±1 digit
Étalonnages d'usine et personnalisés	2 réglages d'étalonnage d'usine et 9 emplacements pour les étalonnages personnalisés
Unités de mesure	Tension : cN, daN, g, kg, N, lb Épaisseur du matériau : mm, inch Les unités de tension disponibles dépendent de la plage de mesure du modèle

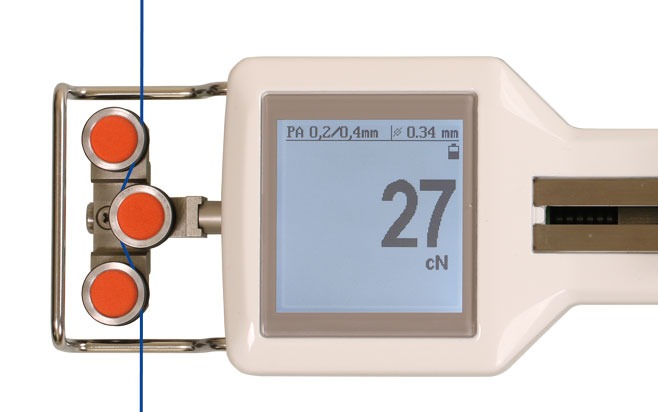

Principe de mesure	Pont de jauges de contrainte avec système de mesure à trois galets
Fréquence de mesure	Max. 1 kHz (1 000 mesures/s) ; fréquence d'échantillonnage interne de 8 kHz
Traitement du signal	Numérique, convertisseur A/N 16 bits
Écran	Écran TFT couleur avec trois modes d'affichage : numérique, numérique avec graphique à barres et diagramme X-Y (tension en fonction du temps)
Fréquence de rafraîchissement de l'écran	2 actualisations par seconde
Rotation de l'écran	0°, 90°, 180° ou 270° ; orientation automatique disponible
Fenêtre temporelle MIN/MAX	Réglable de 2 à 60 secondes
Mémoire de données	Jusqu'à 60 000 valeurs mesurées réparties sur un maximum de 255 séries de mesures
Modes de mémorisation	5 modes : S (Standard), H (Maintien), C (Continu), F (Rapide) et D (À la demande) Seuil de déclenchement réglable dans les modes S, C et F
Statistiques	Valeurs minimale, maximale, moyenne et dernière mesure ; les statistiques des séries enregistrées comprennent également l'écart-type et le nombre de mesures
Sortie de données	Interface USB pour le transfert des données vers un PC (logiciel Tension Inspect 3 fourni)
Amortissement électronique	Amortissement électronique réglable (calcul de moyenne), 9 niveaux
Réglage fin de l'étalonnage	±10% par incréments de 1%
Compensation de l'épaisseur du matériau	Max. 2,5 mm ; présente sur les modèles DTX-500 à DTX-30K. Absente sur les modèles DTX-200, DTX-50K et DTX-60K-ASYB
Déflexion du galet de mesure	Max. 0,2 mm
Dépassement de plage	Environ 10% au-delà de la pleine échelle, sans garantie de précision
Protection contre les surcharges	100% de la pleine échelle
Protection par mot de passe	Les réglages peuvent être protégés par mot de passe
Arrêt automatique	Après environ 3 minutes d'inactivité, si la fonction est activée
Alimentation	Batterie LiPo rechargeable ; jusqu'à 30 heures d'utilisation continue Temps de charge d'environ 3,5 heures Adaptateur secteur USB : 100–240 V AC
Température de fonctionnement	10–45 °C
Humidité relative	Max. 85% RH
Coefficient de température	Gain : inférieur à ±0,01% de la pleine échelle/°C à 25 °C Point zéro : meilleur que ±0,03% de la pleine échelle/°C à 25 °C
Matériau du boîtier	Aluminium moulé sous pression
Dimensions du boîtier	265 × 78,5 × 46 mm (L × l × H) ; les dimensions de la tête de mesure varient selon le modèle
Poids	DTX-200 à DTX-50K : environ 875 g net (1 550 g brut) DTX-60K-ASYB : environ 1 040 g net (2 700 g brut)
Certificat fourni	Certificat de conformité à la commande, type 2.1 selon EN 10204
Garantie	12 mois

DTX Fiche Technique

Plages de tension

Modèle	Plage de mesure	Largeur de la tête*	Applications textiles	Applications sur fils de cuivre
DTX-200	1–200,0 cN	66 mm	Max. 200 tex	Max. 0,15 mm Ø
DTX-500	1–500,0 cN	66 mm	Max. 500 tex	0,05–0,25 mm Ø
DTX-1000	10–1000 cN	66 mm	Max. 1000 tex	0,10–0,40 mm Ø
DTX-2000	20–2000 cN	66 mm	Max. 2000 tex	0,30–0,60 mm Ø
DTX-2500	25–2500 cN	116 mm	Max. 2500 tex	0,30–0,70 mm Ø
DTX-4000	40–4000 cN	66 mm	Max. 4000 tex	0,35–0,90 mm Ø
DTX-5000	50–5000 cN	116 mm	Max. 5000 tex	0,40–1,00 mm Ø
DTX-10K	0,1–10,00 daN	116 mm	Max. 10000 tex	0,70–1,40 mm Ø
DTX-20K	0,2–20,00 daN	166 mm	Max. 20000 tex	1,00–2,00 mm Ø
DTX-30K	0,3–30,00 daN	216 mm	Max. 30000 tex	1,20–2,50 mm Ø
DTX-50K	0,5–50,00 daN	216 mm	Max. 50000 tex	1,40–3,00 mm Ø
DTX-60K-ASYB	0,6–60,00 daN	270 mm	Max. 60000 tex	1,80–3,50 mm Ø
* Largeur du guide-fil ou distance entre les galets de guidage extérieurs, selon le modèle. Les valeurs d'application sont données à titre indicatif par le fabricant ; l'adéquation dépend également du matériau mesuré. La compensation de l'épaisseur du matériau est présente sur les modèles DTX-500 à DTX-30K (sauf DTX-200, DTX-50K et DTX-60K-ASYB). Des plages de mesure, largeurs de tête et espacements entre galets personnalisés sont disponibles sur demande.

Modes d'enregistrement et galets

Modes d'enregistrement des données

Le DTX propose cinq modes d'enregistrement adaptés à différents besoins de mesure et d'analyse.

Mode	Fonction
S – Standard	Enregistre les valeurs statistiques pendant une durée de mesure définie par l'utilisateur, sans mémoriser les mesures individuelles.
H – Maintien	Fige l'affichage graphique et mémorise jusqu'aux 128 dernières mesures, accompagnées des valeurs statistiques, pour une analyse ultérieure.
C – Continu	Enregistre 2 mesures par seconde pendant une durée réglable de 1 seconde à 1 heure, avec analyse statistique.
F – Rapide	Enregistre 1 000 mesures par seconde pendant une durée réglable de 1 à 60 secondes, avec analyse statistique.
D – À la demande	Mémorise les mesures individuelles sur commande de l'opérateur, ainsi que les valeurs statistiques.

Les modes S, C et F permettent de définir un seuil de tension qui déclenche le début de l'enregistrement. Le passage à un autre mode d'enregistrement efface les données mémorisées dans le mode précédent.

Options de galets de guidage

Le choix des galets dépend du matériau mesuré et de sa vitesse de défilement. Le DTX standard est équipé de galets en aluminium à revêtement dur avec gorge en V. Le DTX-60K-ASYB est livré avec des galets en acier traité à gorge asymétrique.

Code des galets	Vitesse de défilement maximale	Matériau / profil des galets

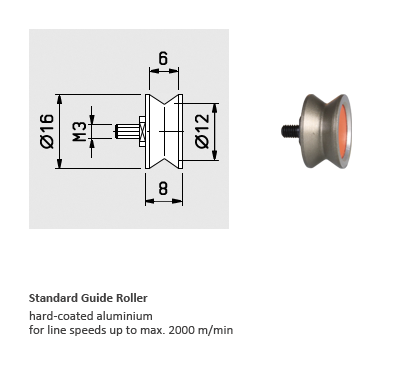

Standard	2000 m/min	Aluminium à revêtement dur, gorge en V

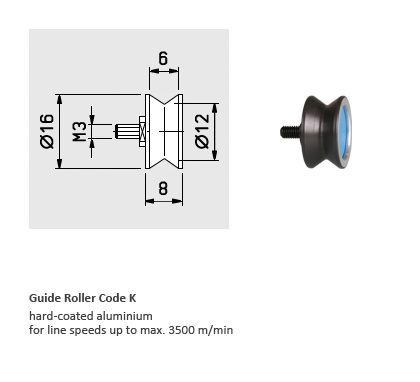

Code K	3500 m/min	Aluminium à revêtement dur, gorge en V
Code H	5000 m/min	Aluminium à revêtement plasma, gorge en V

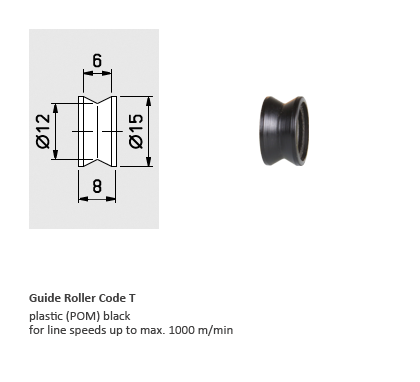

Code T	1000 m/min	Plastique POM noir, gorge en V

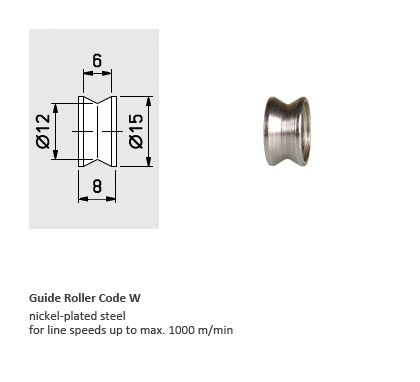

Code W	1000 m/min	Acier nickelé, gorge en V

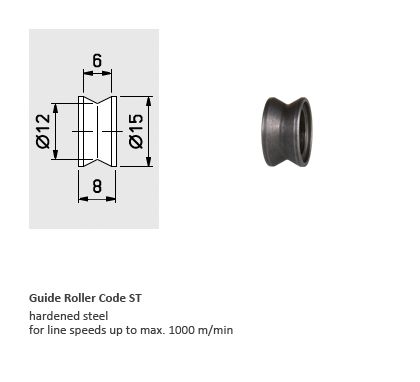

Code ST	1000 m/min	Acier trempé, gorge en V

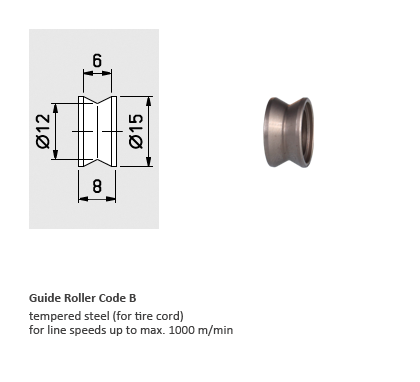

Code B	1000 m/min	Acier traité pour câblés de pneumatiques, gorge en V

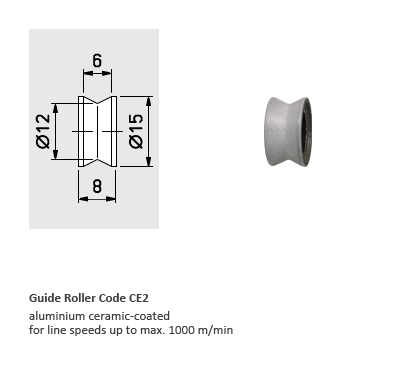

Code CE2	1000 m/min	Aluminium à revêtement céramique, gorge en V

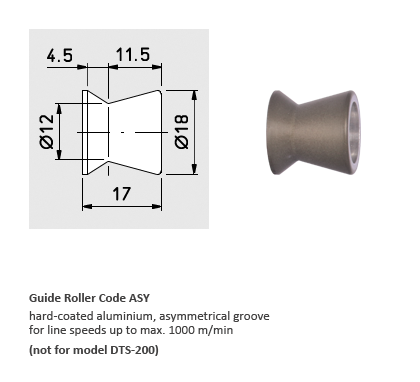

Code ASY	1000 m/min	Aluminium à revêtement dur, gorge asymétrique

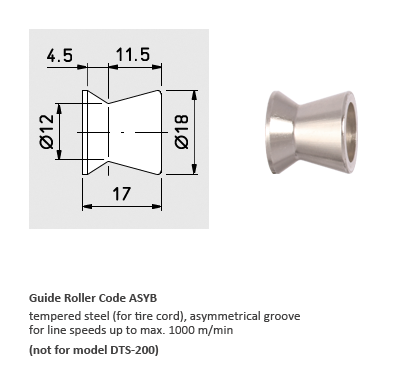

Code ASYB	1000 m/min	Acier traité pour câblés de pneumatiques, gorge asymétrique

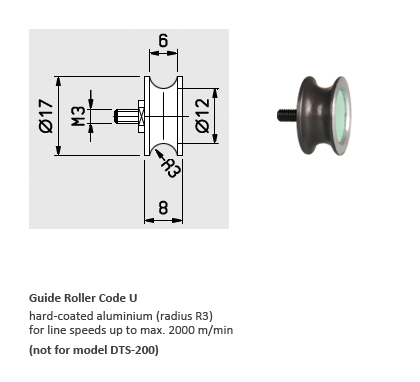

Code U	2000 m/min	Aluminium à revêtement dur, gorge en U

Les codes ASY, ASYB et U ne sont pas disponibles pour le DTX-200. Les galets optionnels doivent être précisés lors de la commande de l'appareil.

Options

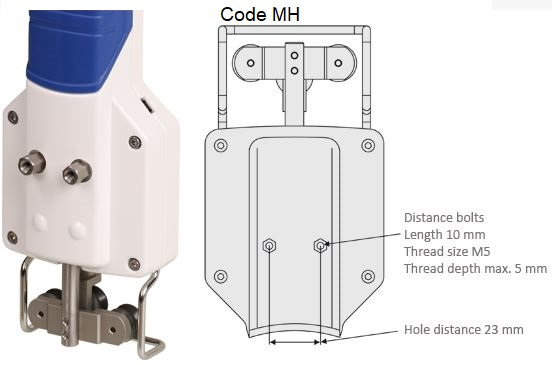

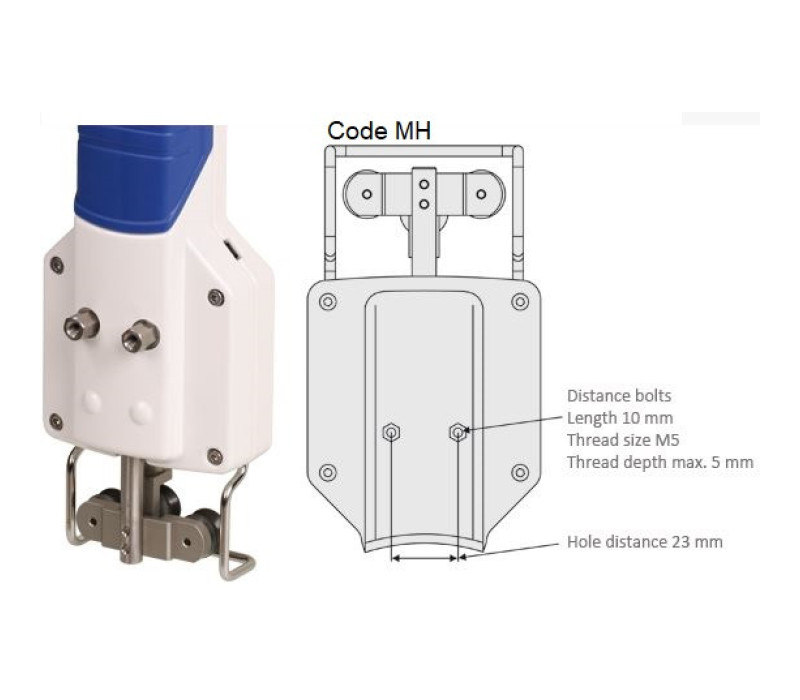

Code MH — Montage fixe	Trous taraudés préparés en usine avec entretoises filetées amovibles pour les installations de mesure fixes. À préciser lors de la commande ; aucun montage ultérieur n'est possible.

Code MH - Online Mounting

Produits

Article	Nom du produit
136628	DTX-200_Tensiomètre numérique 2-200 cN
136615	DTX-500_Tensiomètre numérique 5-500 cN
136286	DTX-1000_Tensiomètre numérique 10-1000 cN
136328	DTX-2000_Tensiomètre numérique 20-2000 cN
136495	DTX-2500_Tensiomètre numérique 25-2500 cN
136310	DTX-4000_Tensiomètre numérique 40-4000 cN
136467	DTX-5000_Tensiomètre numérique 50-5000 cN
136458	DTX-10K_Tensiomètre numérique 0.1-10 daN
137043	DTX-20K_Tensiomètre numérique 0.2-20 daN
137044	DTX-30K_Tensiomètre numérique 0.3-30 daN
136217	DTX-50K_Tensiomètre numérique 0.5-50 daN
136981	DTX-60K-ASYB_Tensiomètre numérique 0.6-60 daN

Accessoires

Article	Nom du produit
136673	Code MH_Trous de fixation pour une utilisation fixe
136618	Code WL_Transfert de données Wi-Fi
139750	Code H_Rouleaux en aluminium avec revêtement plasma - 5000 m/min
130042	Code T_Rouleaux de guidage en POM - 1000 m/min
130208	Code W_Rouleaux de guidage en acier nickelé - 1000 m/min
133906	Code ST_Rouleaux en acier durci - 1000 m/min
130018	Code B Rouleaux en acier trempé pour mesurer le cordon de pneu - 1000 m/min
130041	Code CE2_Rouleaux en aluminium avec revêtement céramique - 1000 m/min
132148	Code ASY_Rouleaux en aluminium avec revêtement dur, rainure asymétrique - 1000 m/min
138107	Code ASYB_Rouleaux en acier trempé pour cordon de pneu, rainure asymétrique - 1000 m/min

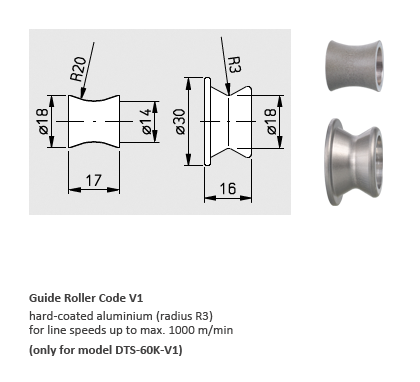

139751	Code V1 Rouleaux en aluminium avec revêtement dur, rainure en V (au lieu des rouleaux standard - nouveau compteur)
130473	Code U Rouleaux en aluminium avec revêtement dur, rainure en U - 2000 m/min

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande

Voir le panier Commandez

DTX Tensiomètre numérique avec enregistrement de données

Caractéristiques

Spécifications

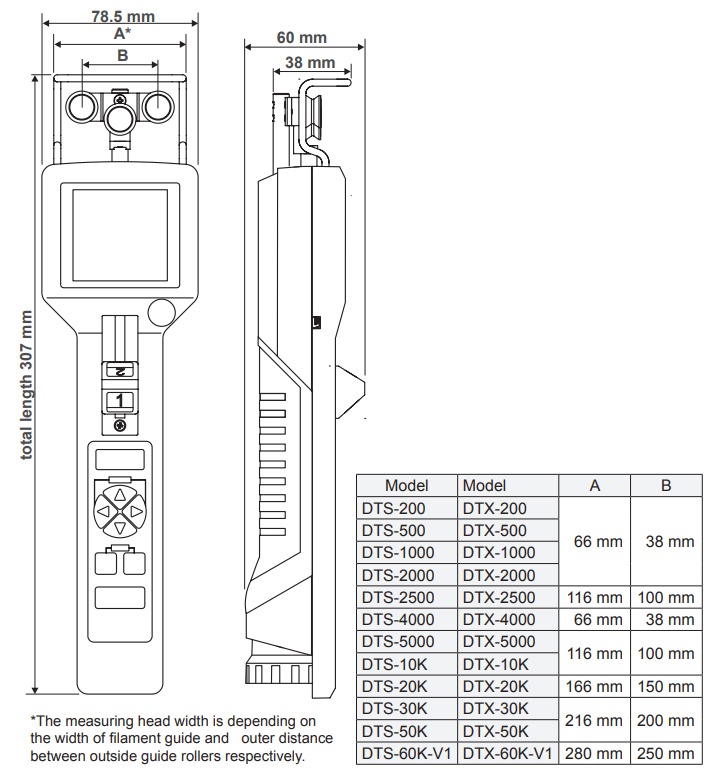

Dimensions
