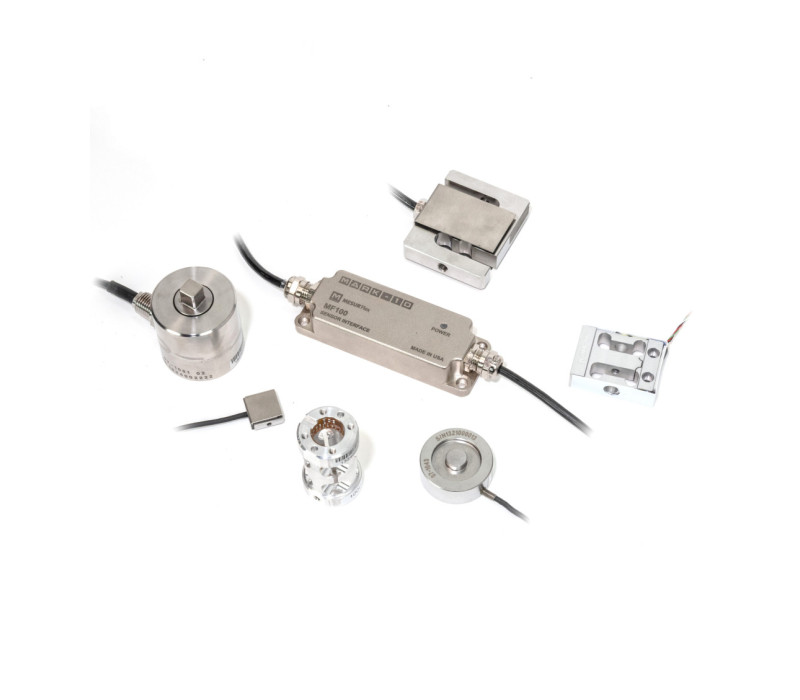

MF100 Interface USB pour capteurs

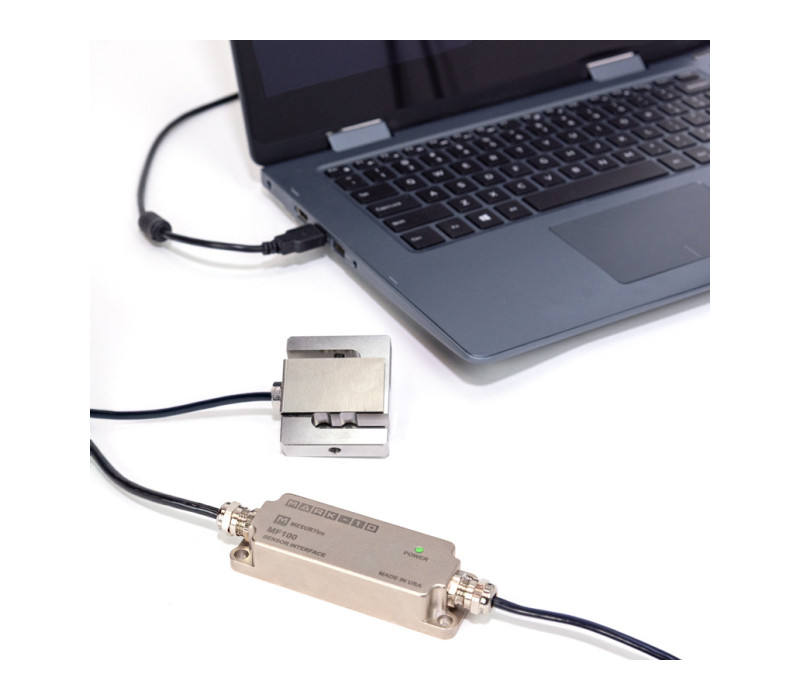

Le MF100 USB Sensor Interface est un module compact et de haute précision conçu pour connecter directement à un PC via USB des cellules de charge à jauges de contrainte, des capteurs de force et des capteurs de couple tiers. Il convertit le signal analogique du capteur en une sortie numérique stable, ce qui le rend idéal pour les laboratoires, les équipes de contrôle qualité, les lignes de production et les environnements de R&D nécessitant des mesures répétables et traçables.
Le MF100 prend en charge une large gamme de capacités de capteurs de force et de couple, depuis les faibles charges jusqu’aux applications industrielles à haute capacité. Un bornier à vis intégré permet un câblage rapide et sans soudure des capteurs compatibles à jauges de contrainte, simplifiant ainsi l’intégration dans des systèmes d’essai nouveaux ou existants.

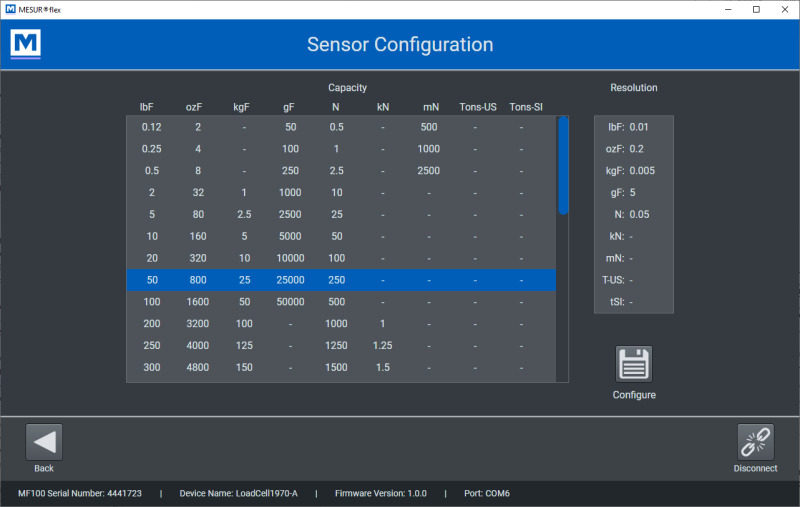

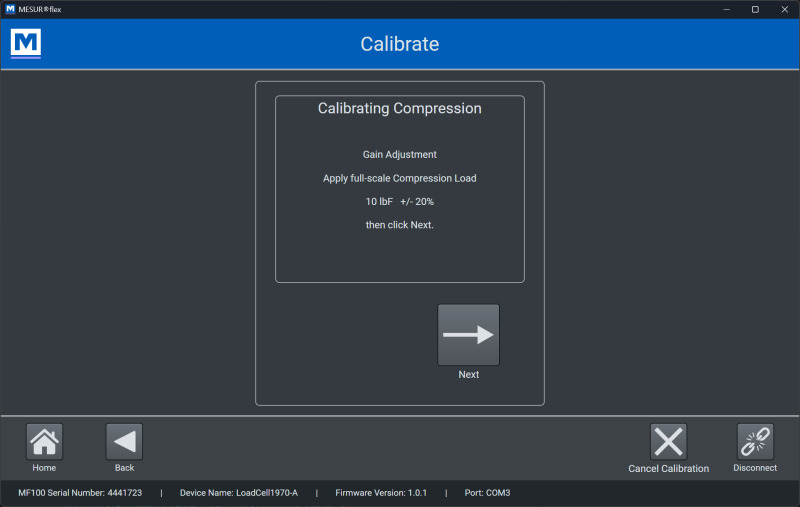

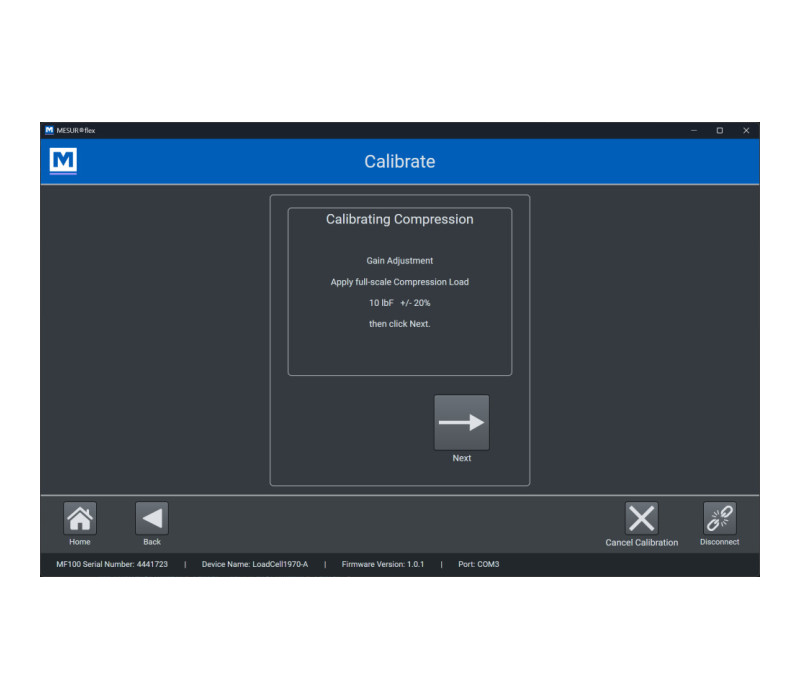

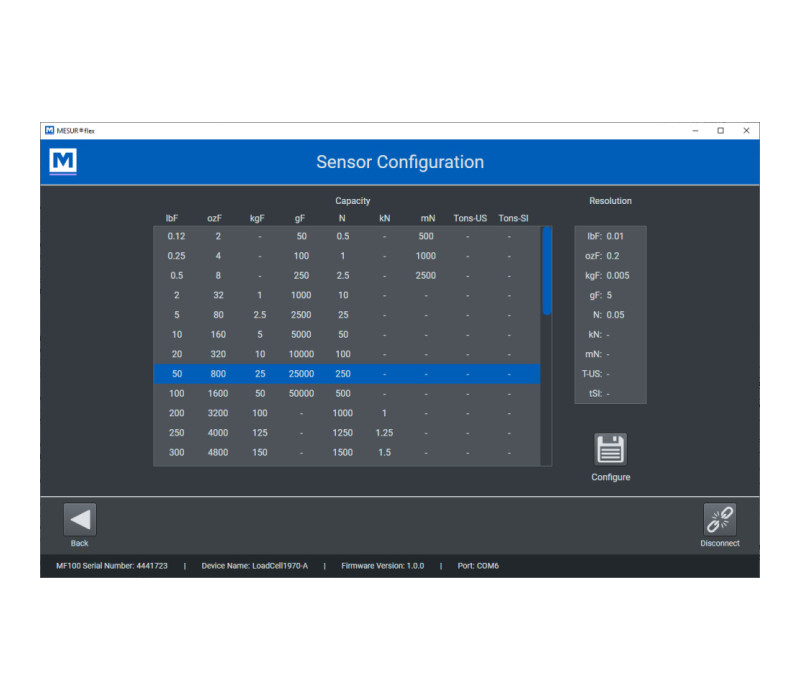

Contrairement aux adaptateurs USB basiques, le MF100 offre un conditionnement de signal de précision, un filtrage numérique et une acquisition en temps réel, garantissant des résultats constants même lors de séquences d’essai exigeantes. Associé au logiciel MESUR®Flex, l’utilisateur peut configurer la capacité et la résolution du capteur, exécuter un étalonnage guidé multi-étapes, enregistrer les données, générer des rapports, surveiller les tendances et exporter instantanément les résultats pour une analyse approfondie.
Caractéristiques principales

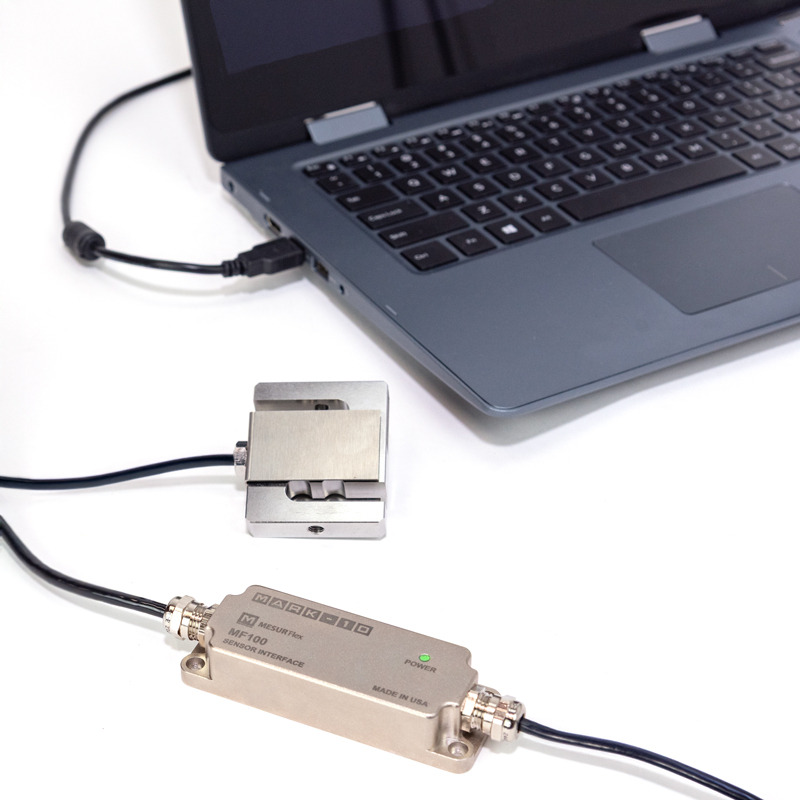

- Connectivité USB directe : interface simple Plug-and-Play pour transférer des signaux de force, de couple ou de jauges de contrainte vers un PC.

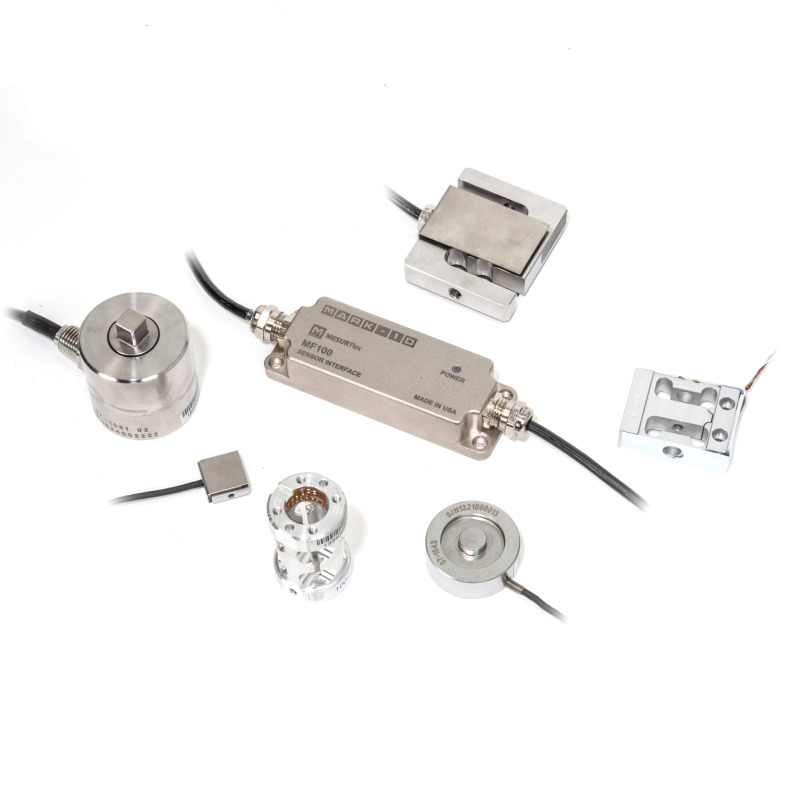

- Large compatibilité : compatible avec les capteurs de force et de couple ainsi qu’avec les capteurs externes à jauges de contrainte 4 fils à pont complet.

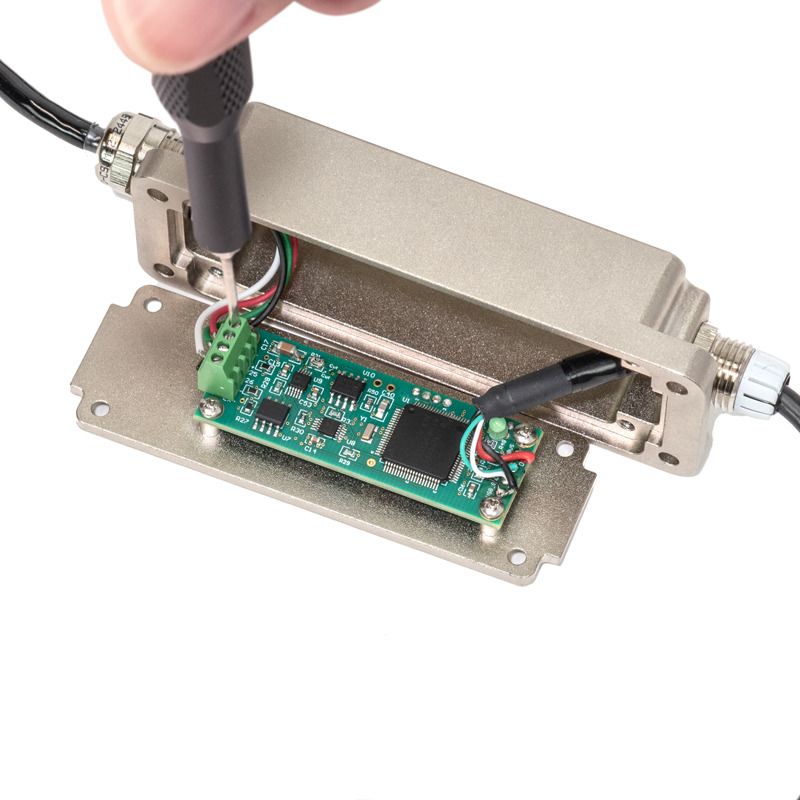

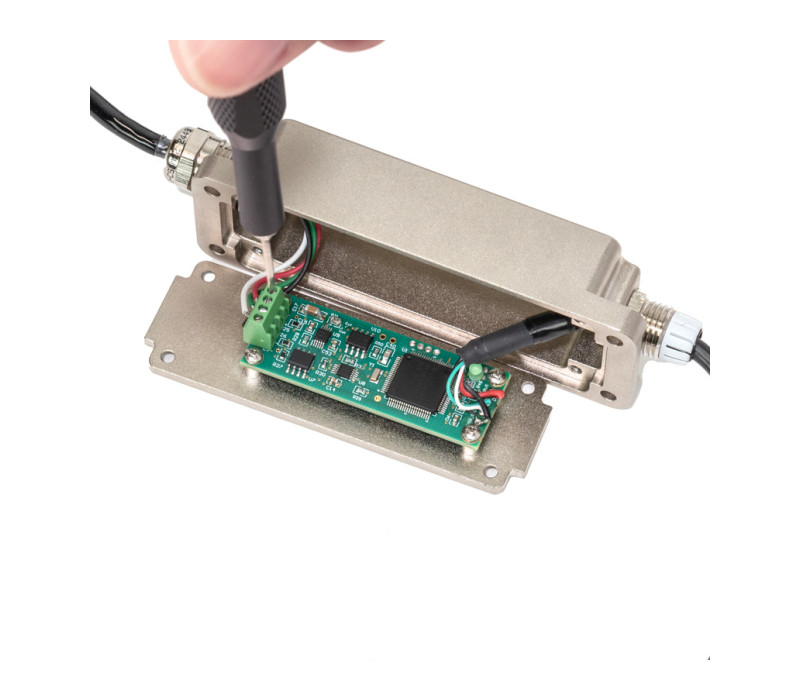

- Bornier à vis : connexion rapide et sans soudure des fils du capteur pour une configuration flexible du système.
- Traitement du signal haute stabilité : amplification de précision et filtrage numérique garantissant l’exactitude lors de charges dynamiques ou fluctuantes.
- Conception robuste et compacte : adaptée aux postes de travail fixes ou à une utilisation portable sur le terrain.
Avantages principaux

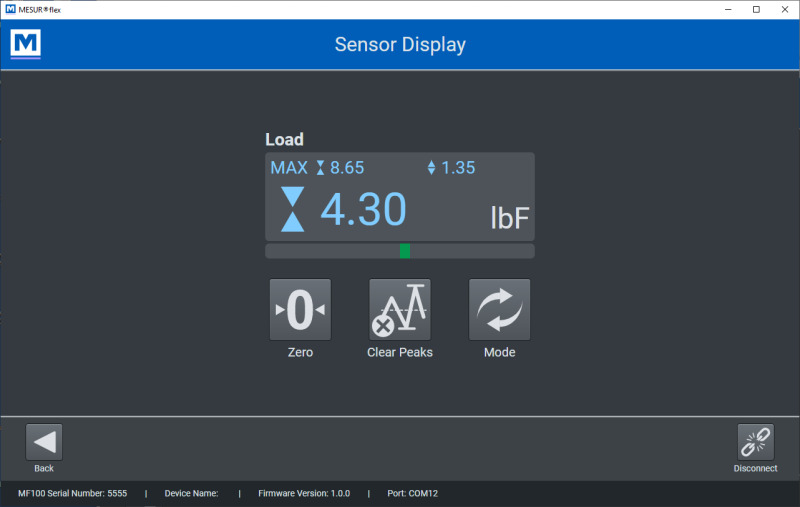

- Acquisition de données en temps réel : visualisation immédiate, enregistrement et exportation via le logiciel PC MESUR®Flex.
- Intégration système simplifiée : vaste ensemble de commandes série pour l’automatisation, les bancs d’essai personnalisés et les applications OEM.
- Amélioration de l’efficacité du flux de travail : rapports, traçabilité et documentation simplifiés.
- Performance fiable : lectures stables et répétables pour des tâches de mesure de haute précision.
Contactez-nous pour configurer le MF100 avec le capteur, les câbles et les accessoires les plus adaptés à votre application de mesure de force, de couple ou de jauges de contrainte.
Caractéristiques
- Type d’interface : USB 2.0
- Capacité de force : Large gamme de capteurs de faible à haute capacité
- Capacité de couple : Convient aux capteurs de couple de faible, moyenne et haute capacité
- Capteurs compatibles : Capteurs de force, capteurs de couple et capteurs externes à jauges de contrainte 4 fils
- Unités prises en charge : lbF, N, kN, ozFin, lbFft, Ncm, Nm
- Bornier : Bornier à vis intégré pour le raccordement direct des capteurs
- Logiciel : MESUR®Flex (affichage en temps réel, configuration, étalonnage, enregistrement, rapports)
- Applications : Essais en laboratoire, contrôle qualité, surveillance de production, R&D
Inclus avec le MF100 :

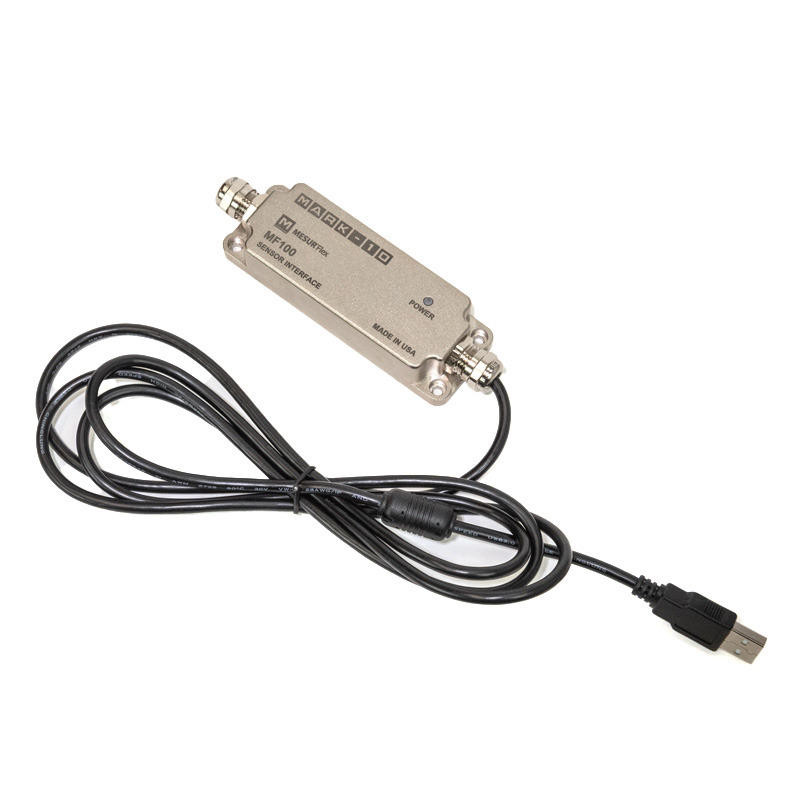

- Câble USB intégré de 5 ft (1,5 m)
- Dispositif de décharge de traction pour câble capteur
- Logiciel MESUR®Flex
- Certificat d’étalonnage

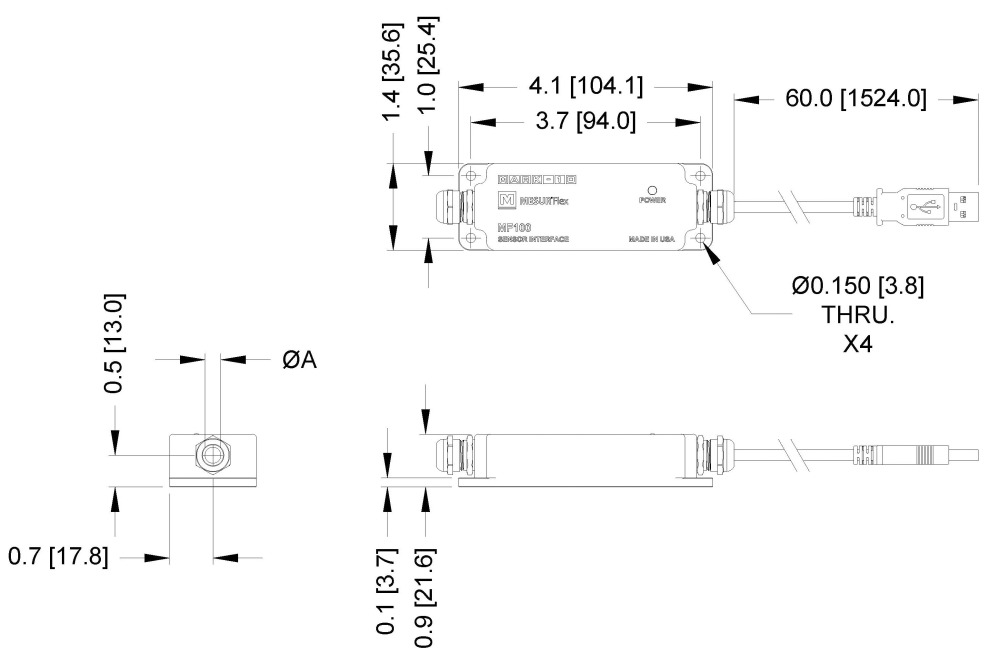

Dimensions
| Pièce | Dimension |
|---|---|
| Longueur du boîtier | 4.1 in (104.1 mm) |
| Largeur de fixation (entre axes des trous) | 3.7 in (94.0 mm) |
| Largeur du boîtier | 1.4 in (35.6 mm) |
| Hauteur du boîtier | 1.0 in (25.4 mm) |
| Hauteur totale (y compris la plaque de fixation) | 0.9 in (21.6 mm) |
| Épaisseur de la plaque de base | 0.1 in (3.7 mm) |
| Hauteur du profil latéral (côté connecteur) | 0.7 in (17.8 mm) |
| Hauteur du profil supérieur (corps uniquement) | 0.5 in (13.0 mm) |
| Trous de fixation | Ø 0.150 in (3.8 mm), 4× traversants |
| Longueur du câble USB | 60.0 in (1524 mm) |

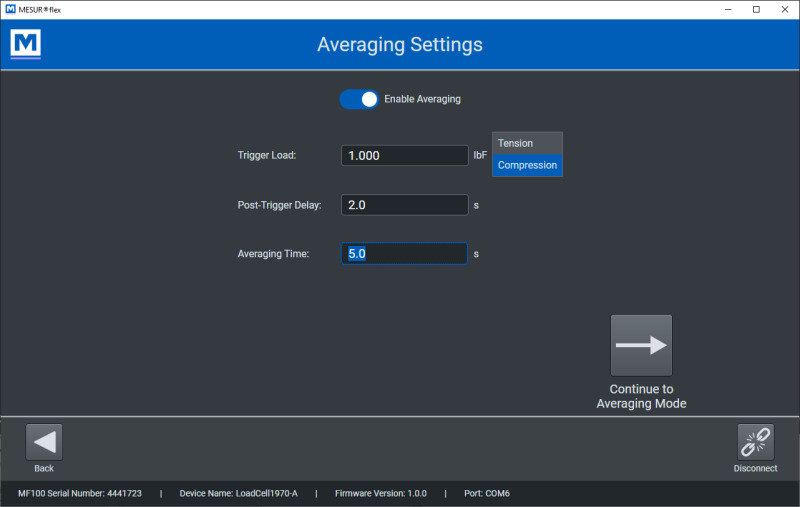

Le MF100 fonctionne parfaitement avec MESUR®Flex.
MESUR®Flex est un logiciel intuitif conçu pour améliorer les flux de travail des essais de force, de couple et de tension. Intégré de manière transparente aux dynamomètres numériques, testeurs de couple et bancs d’essai motorisés Mark-10, il simplifie l’acquisition de données, l’analyse et la génération de rapports.
Caractéristiques principales :

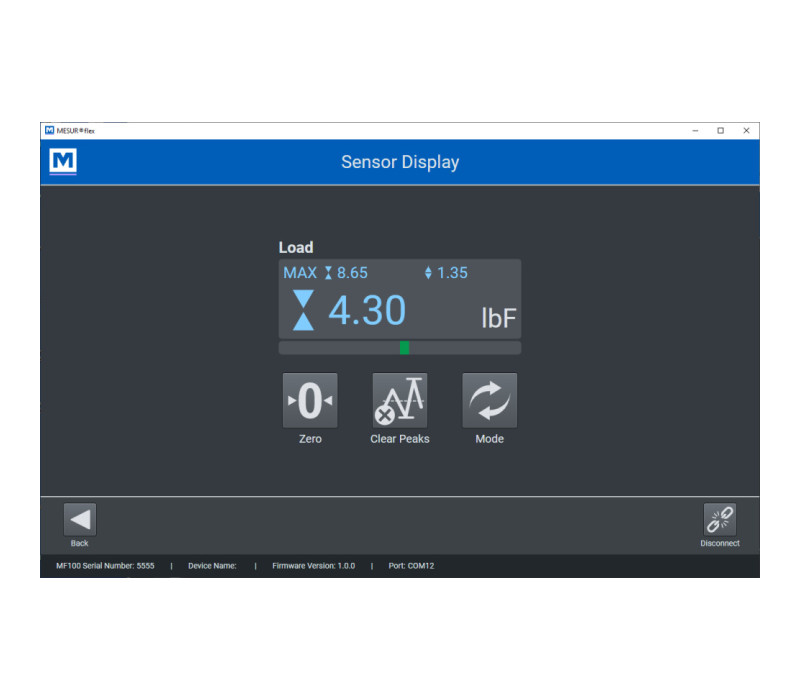

- Visualisation des données en temps réel : graphiques en direct et affichages numériques pour le suivi instantané des courbes force/couple, des valeurs de crête et des résultats d’essai.

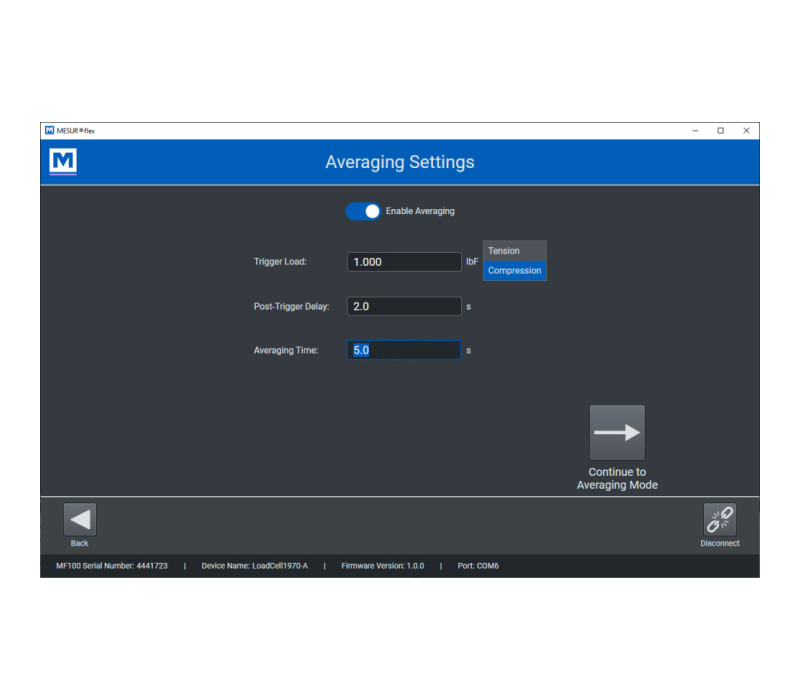

- Configurations d’essai personnalisables : définition des paramètres d’essai (par ex. vitesse, direction, points de consigne) afin d’automatiser des procédures d’essai répétables.
- Exportation des données et rapports : génération de rapports détaillés aux formats CSV, Excel ou PDF pour la conformité, le contrôle qualité ou la documentation R&D.
- Analyse statistique : calcul des moyennes, écarts-types, valeurs min/max et critères réussite/échec pour évaluer les performances produit.
- Prise en charge multi-canaux : connexion simultanée de plusieurs instruments pour des essais complets sur des assemblages complexes.
Idéal pour :
Les laboratoires d’assurance qualité, la fabrication, la R&D et l’enseignement. MesurFlex réduit les erreurs manuelles, fait gagner du temps et garantit des résultats cohérents et traçables.

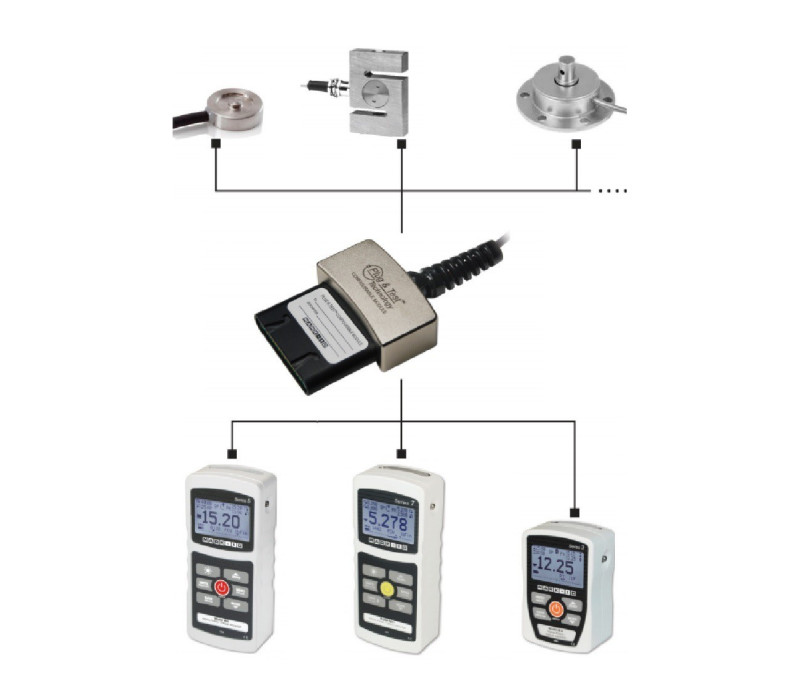

PTA Adaptateur cellule de charge Plug & Test
- Compatible avec des cellules de charge avec jauges de contraintes, des capteurs de force et des capteurs de couple
- Adaptateur programmable par USB ou RS-232 connecté à l'indicateur
Plus de détails

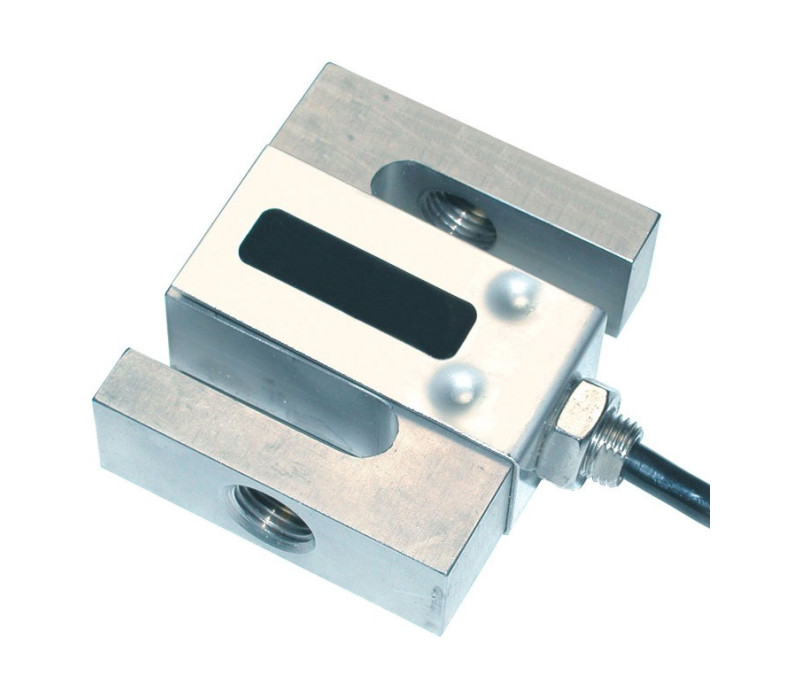

R01 Series Capteur de force de motif S
- Connecteur unique Plug & Test qui contient toutes les données d'étalonnage et de configuration
- Mesure des forces de compression et de traction
- Certificat d'étalonnage et de traçabilité NIST inclu
Plus de détails

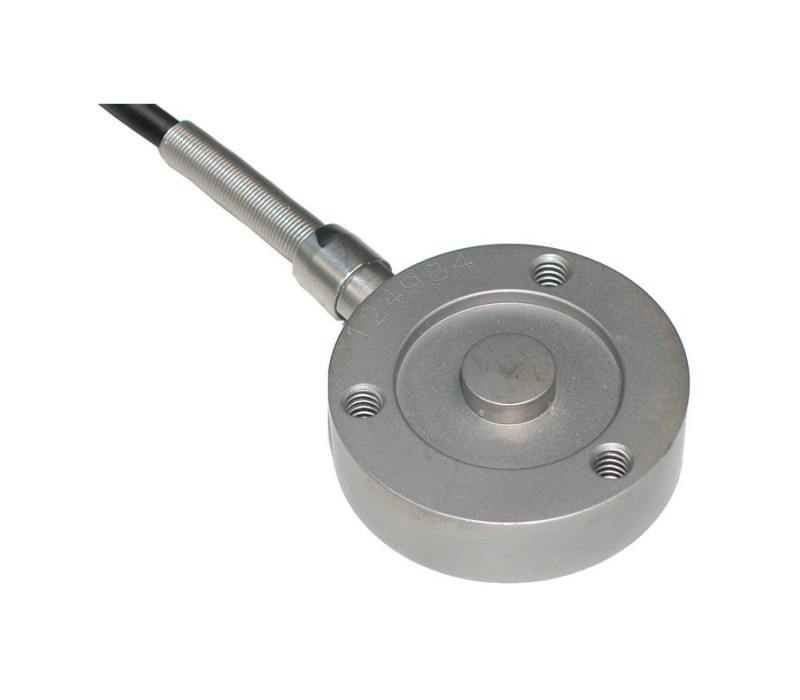

R02 Series Capteur bouton pour forces de compression
- Capteur bouton fabriqué en acier inoxydable
- Mesure des forces de tension et de compression
- Connecteur unique Plug & Test qui contient toutes les données d'étalonnage et de configuration
Plus de détails

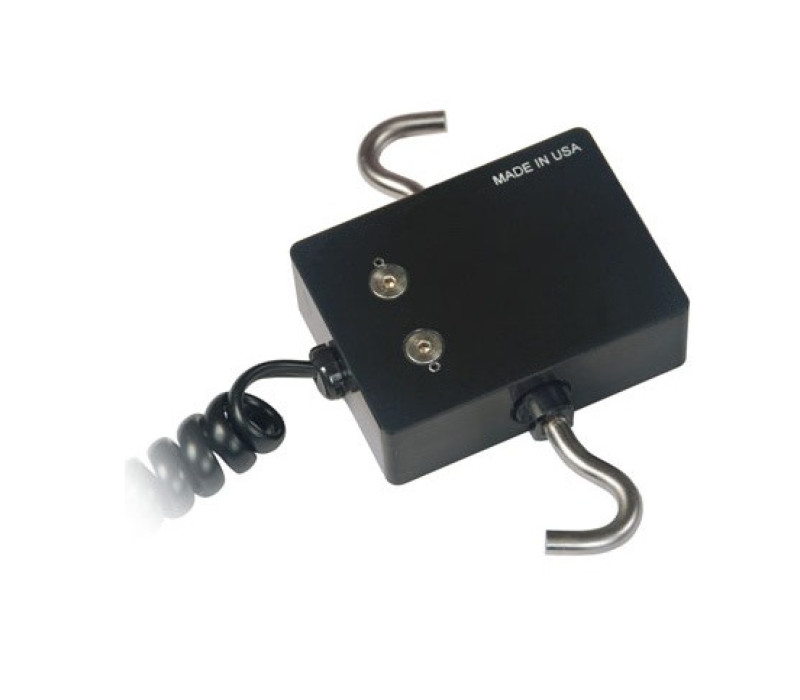

R03 Series Capteur intelligent de force de tension et de compression
- Compatible avec les indicateurs digitaux de séries 7i, 5i et 3i
- Connecteur unique Plug & Test qui contient toutes les données d'étalonnage et de configuration
- Capteur intelligent avec boîtier robuste en aluminium
Plus de détails
Spécifications
| Type de capteur : | fonctionne avec des capteurs à jauges de contrainte à pont complet (non inclus) |
| Résistance du capteur : | 300–1000 Ω |
| Sensibilité : | 1–3 mV/V (pleine échelle) |
| Plage de mesure de force : | 0,5 N à 5 000 kN (0,12 lbF à 500 T) |
| Plage de mesure du couple : | 7 Ncm à 57 000 Nm (10 ozFin à 40 000 lbFft) |
| Précision de charge : | ±0,1 % de la pleine échelle + capteur |
| Fréquence d’échantillonnage : | 7 000 Hz |
| Taux de sortie des données : | jusqu’à 500 Hz (configurable par l’utilisateur) |
| Type d’interface : | USB 2.0 |
| Poids : | 0,2 kg (0,4 lb) |
| Poids d’expédition : | 0,9 kg (2,0 lb) |
| Conditions environnementales : | 4–38 °C (40–100 °F), humidité max. 96 % (sans condensation) |
| Conformité : | CE, UKCA |
| Garantie : | 3 ans |
