R08 Series Capteurs de force de tension et de compression

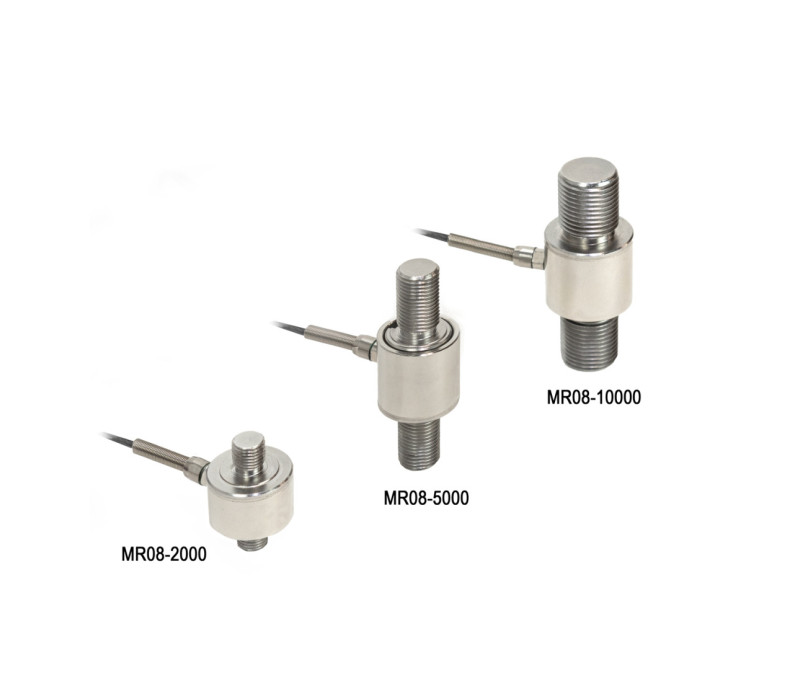

Choisissez parmi trois capacités, de 10 à 50 kN

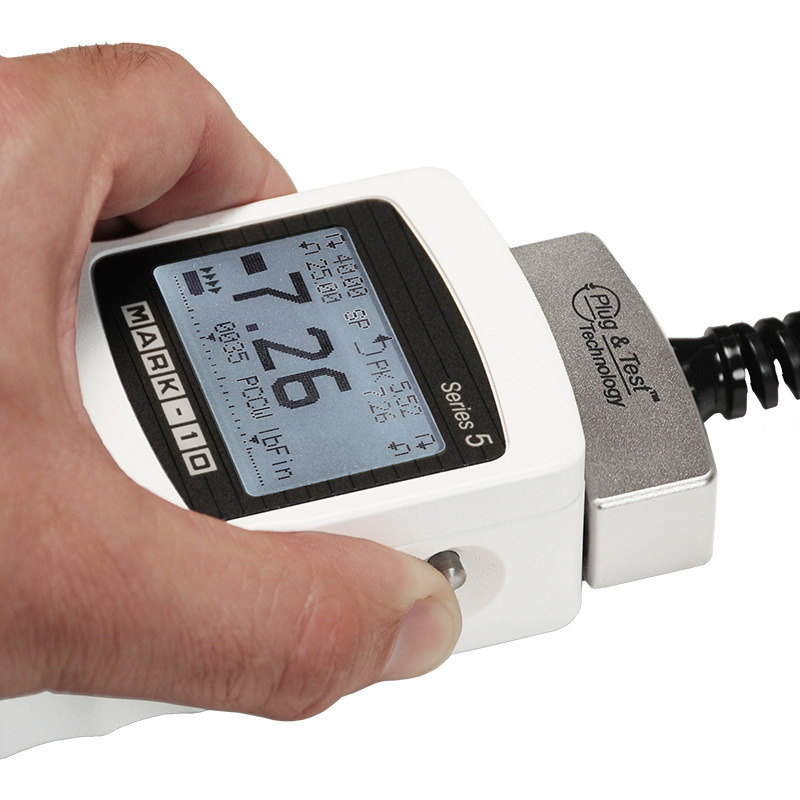

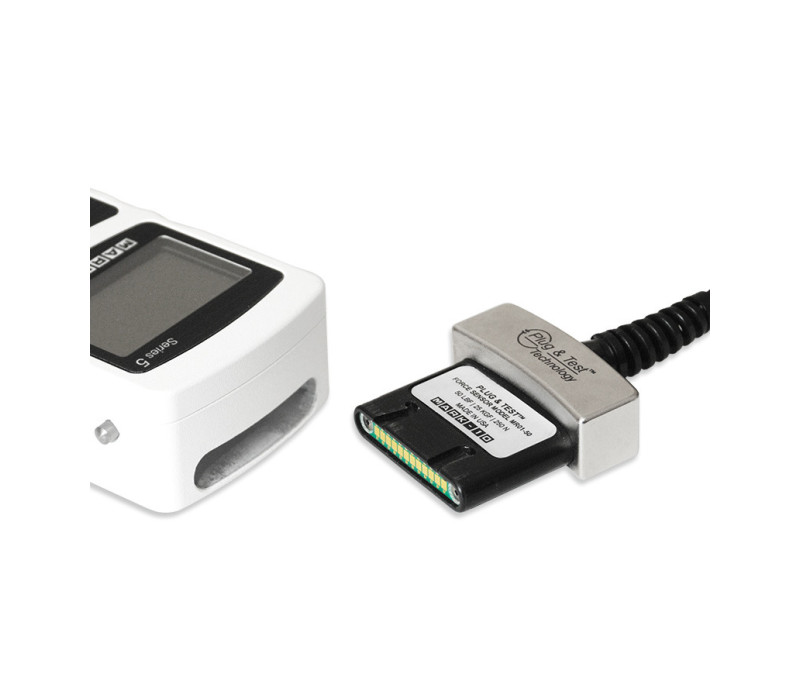

La technologie unique Plug & Test® permet d'utiliser des capteurs interchangeables avec un indicateur Mark-10. Toutes les données d'étalonnage et de configuration sont enregistrées dans le connecteur intelligent.

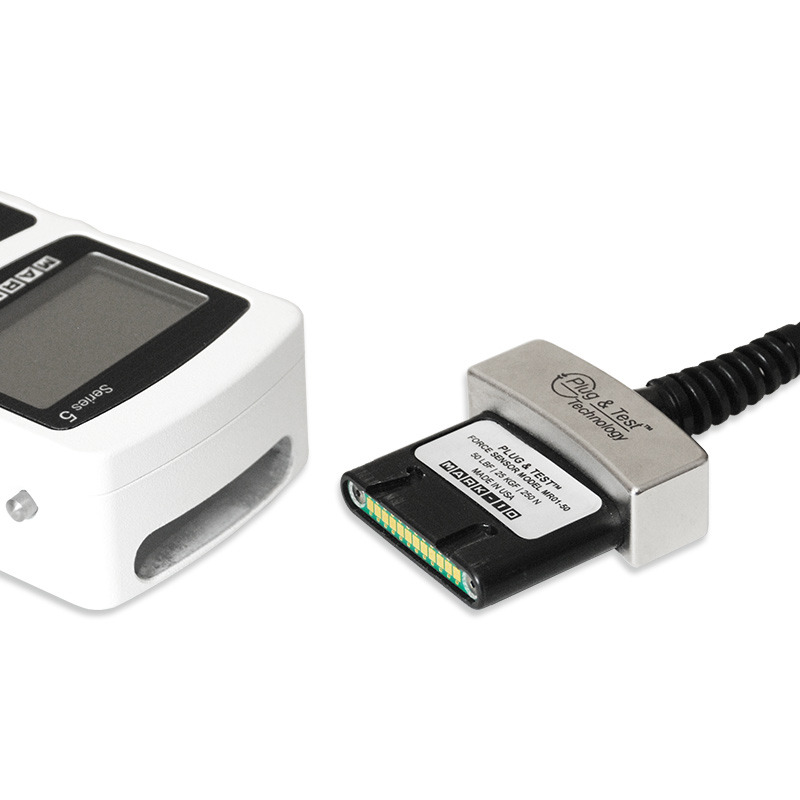

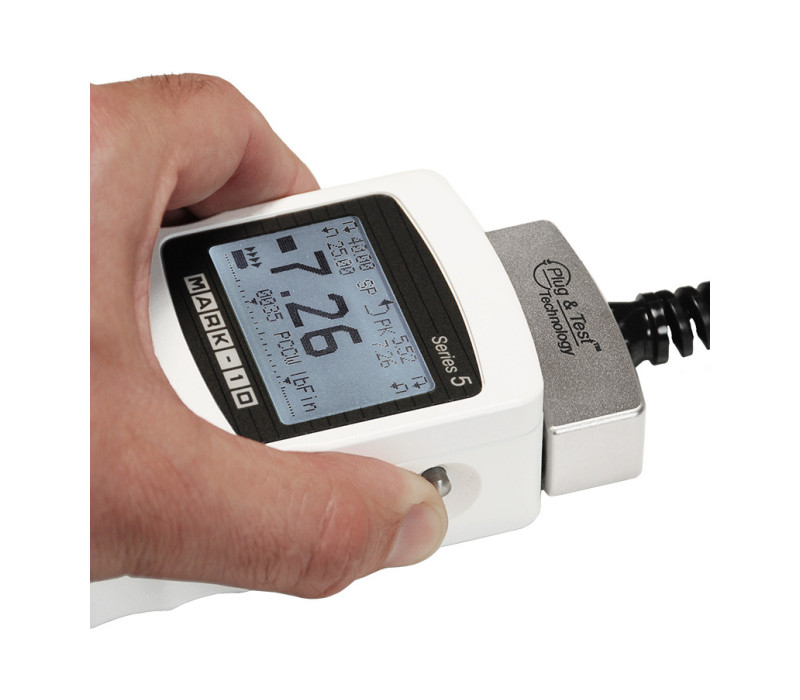

Le connecteur Plug & Test® se verrouille dans le réceptacle de l'indicateur lorsqu'il est complètement inséré. Les deux boutons situés sur le boîtier de l'indicateur libèrent le connecteur pour un retrait facile. Les contacts à ressort plaqués ou assurent une connexion durable et fiable.

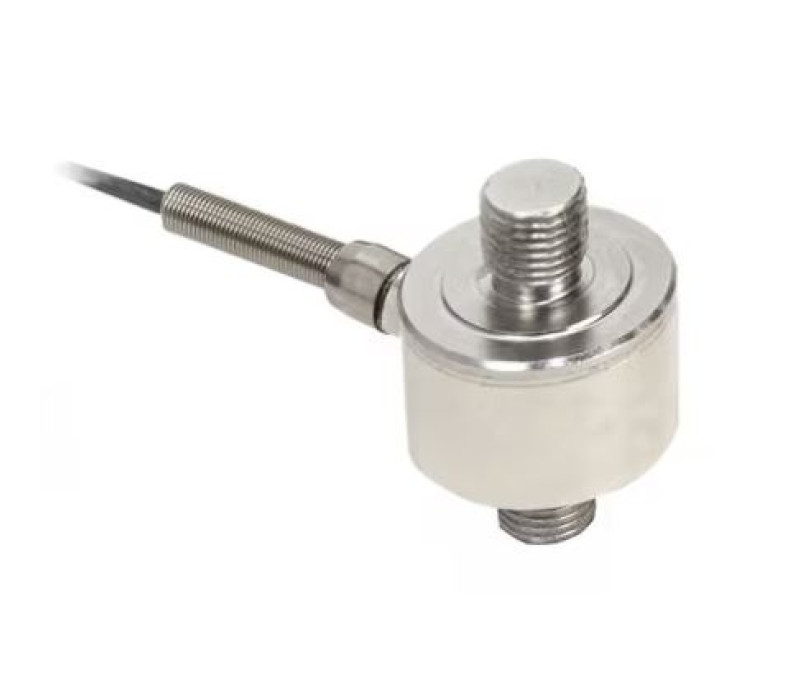

MR08-2000 - filetage 3/8-24 UN

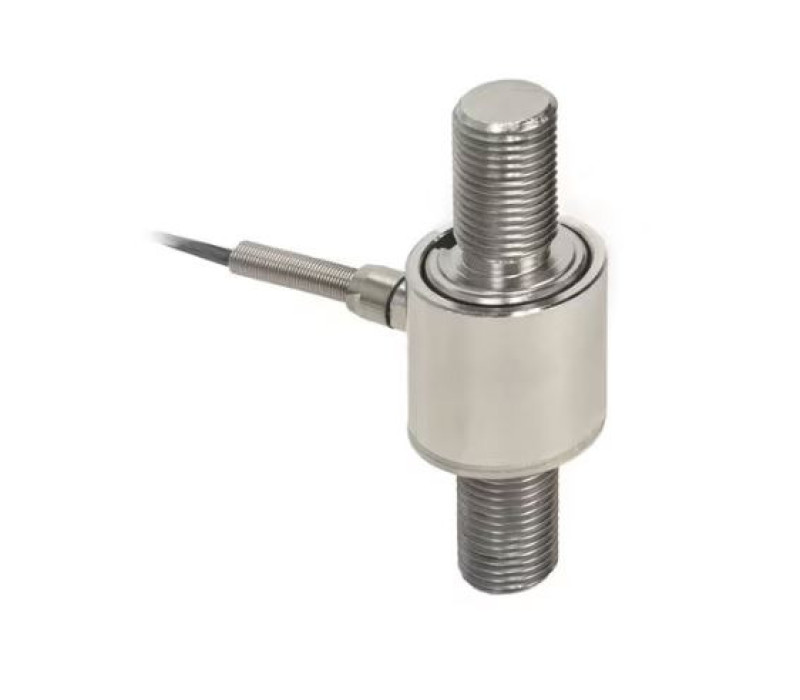

MR08-5000 - filetage 1/2-20 UNF

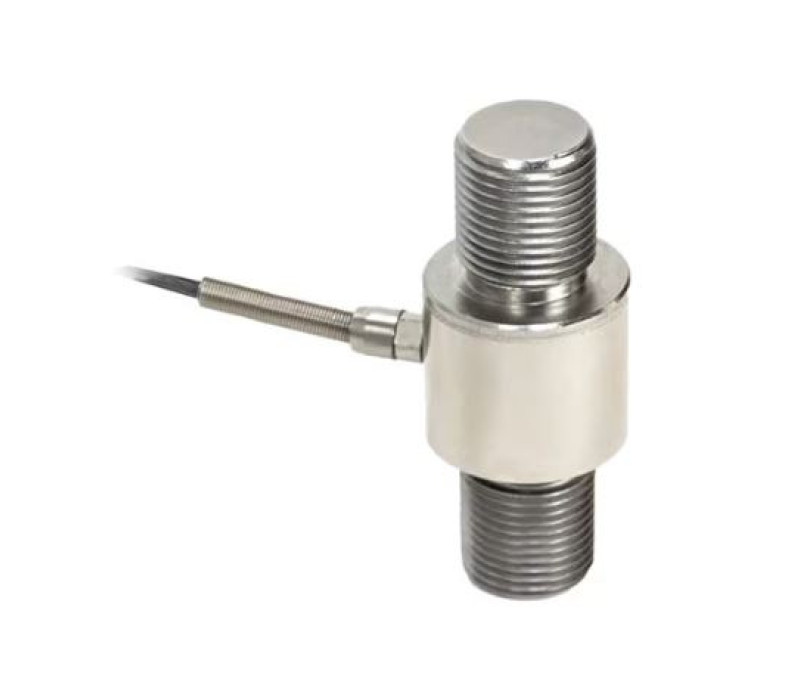

MR08-10000 - filetage 3/4-16 UNF

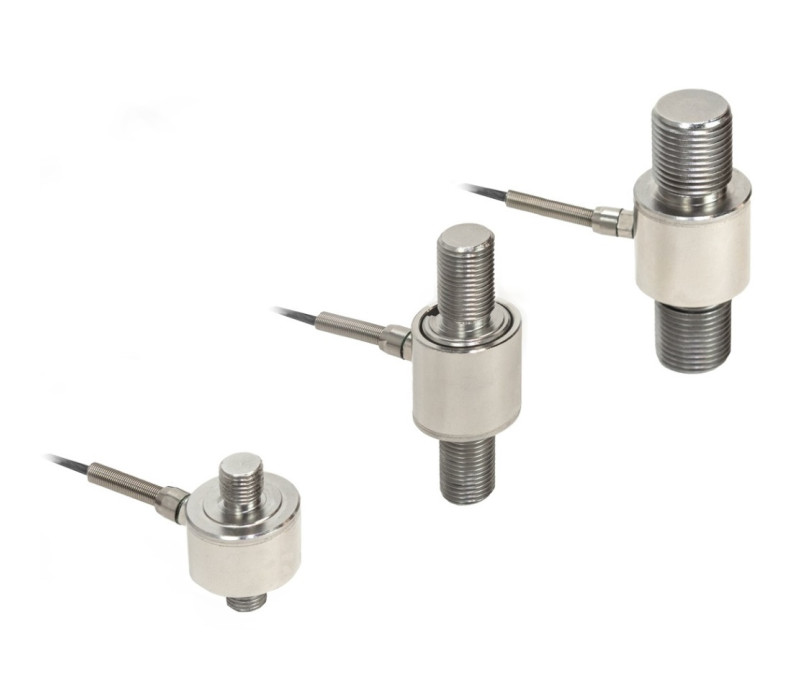

R08 Series Capteurs de force de tension et de compression

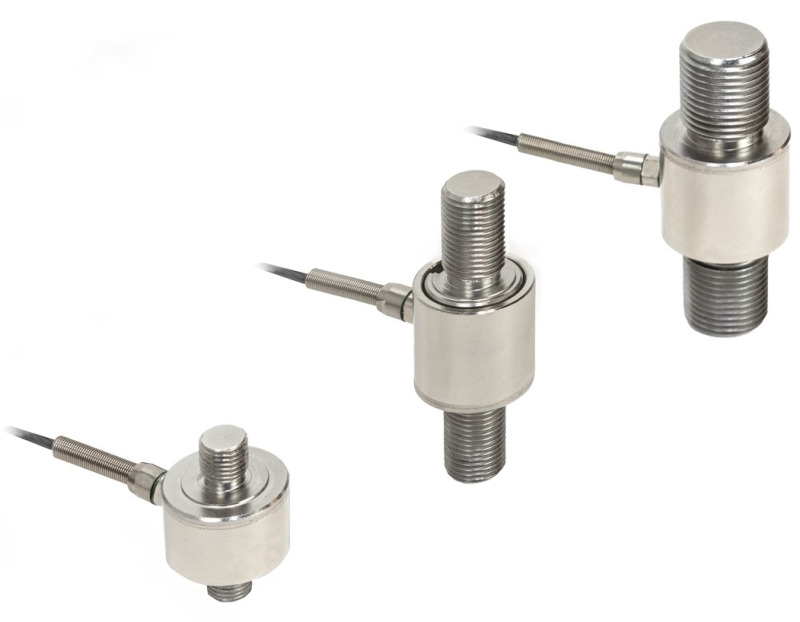

Capteurs filetés conçus pour mesurer à la fois les forces de traction et de compression pour des applications avec une capacité allant jusqu'à 50 kN.

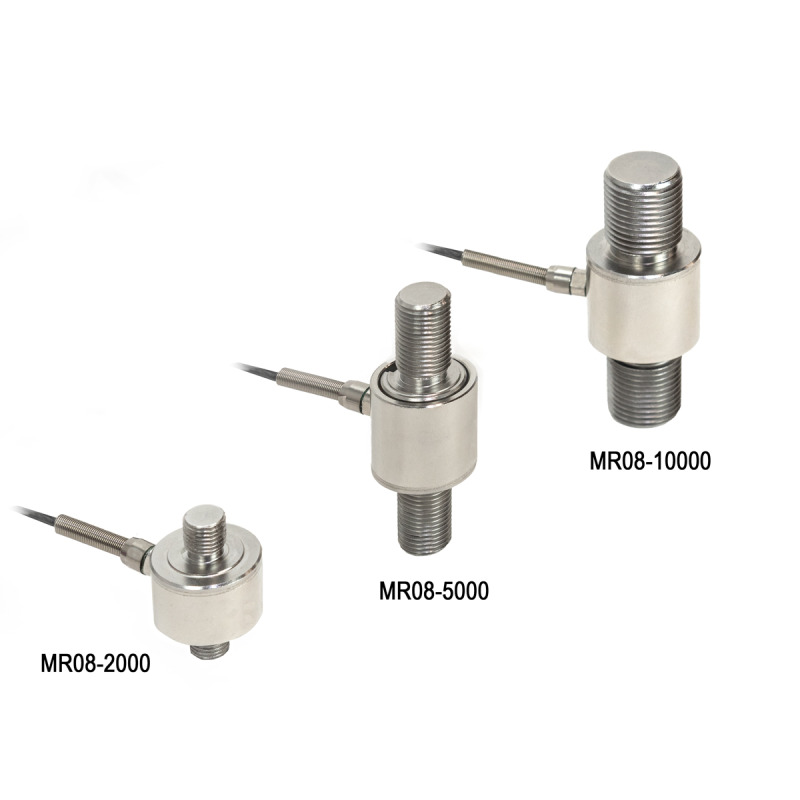

3 versions sont disponibles :

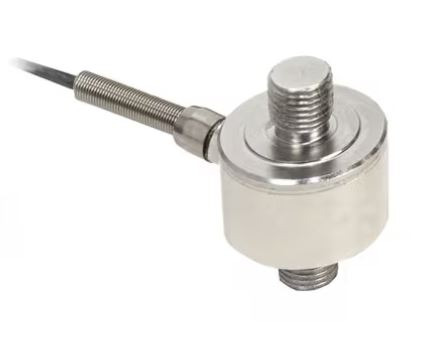

MR08-2000 - Capteur de force, 2000 lbF / 32000 ozF / 1000 kgF / 10000 N / 10 kN

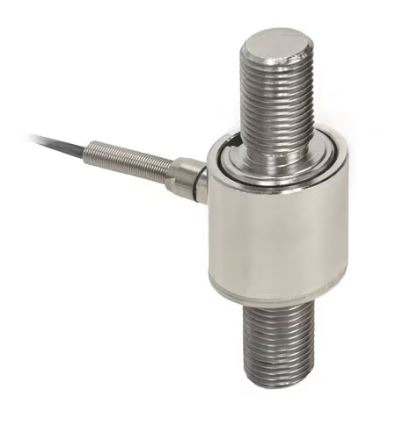

MR08-5000 - Capteur de force, 5000 lbF / 2500 kgF / 25000 N / 25 kN

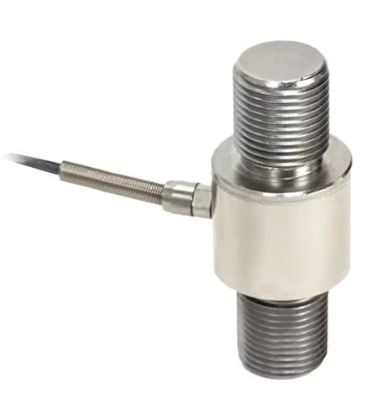

MR08-10000 - Capteur de force, 10000 lbF / 5000 kgF / 50000 N / 50 kN

Chaque extrémité du capteur comporte une tige filetée, offrant des options de montage polyvalentes. Les capteurs de la série R08 sont fabriqués en acier inoxydable 17-4PH et ont un indice IP64 pour résister aux environnements difficiles. Ces capteurs sont compatibles avec les indicateurs Mark-10 (vendus séparément) grâce à la technologie unique Plug & Test®.

Un certificat d'étalonnage traçable NIST avec données est inclus. Un certificat combiné optionnel pour le capteur et l'indicateur peut être commandé avec la référence 139895 - CERT-SI.

€ 752,00

Commandez maintenant

Capacité x Résolution - avec indicateurs modèles M7I et M5I

Modèle	lbF	ozF	kgF	N	kN
MR08- 2000	2000 x 1	32000 x 20	1000 x 0.5	10000 x 5	10 x 0.005
MR08- 5000	5000 x 2	-	2500 x 1	25000 x 10	25 x 0.01
MR08-10000	10000 x 5	-	5000 x 2	50000 x 25	50 x 0.02

Capacité x Résolution - avec indicateur modèle M3I

Modèle	lbF	kgF	N	kN
MR08- 2000	2000 x 2	1000 x 1	10000 x 10	-
MR08- 5000	5000 x 5	2500 x 2	-	25 x 0.02
MR08-10000	10000 x 10	5000 x 5	-	50 x 0.05
Capacité : Cette valeur représente la charge mesurable maximale. Toutes les capacités disponibles sont répertoriées pour chaque unité de mesure disponible. Tous les instruments mesurent de 0 à la capacité indiquée. Résolution: Cette valeur représente le plus petit incrément mesurable. Pour les capteurs Plug & Test®, la résolution dépend de l'indicateur utilisé. Reportez-vous aux tableaux Capacité x Résolution sur la page Web ou la fiche technique du capteur concerné. Exemple - Jauge de force M5-50: La capacité en livres-force x résolution pour la jauge de force M5-50 est de 50 x 0,01 lbF. Cela signifie que la jauge mesure de 0 à 50 lbF, avec un incrément de 0,01 lbF, c'est-à-dire 0, 0,01, 0,02, 0,03…50,00

Précision:	0,5% de la pleine échelle + indicateur
Matériel:	La conception en acier inoxydable 17-4PH / IP64 résiste aux environnements difficiles
Poids:	MR08-2000 et MR08-5000 = 0,1 kg / MR08-10000 = 0,2 kg
Longueur du câble :	3 mètres
Fil de discussion:	MR08-2000 - 3/8-24 UNF MR08-5000 - 1/2-20 UNF MR08-10000 - 3/4-16 UNF
Garantie:	3 ans

Produits

Article	Nom du produit	Prix
139892	MR08-2000 - Capteur de force - 2000 lbF / 32000 ozF / 1000 kgF / 10000 N / 10 kN	€ 752,00
139893	MR08-5000 - Capteur de force, 5000 lbF / 2500 kgF / 25000 N / 25 kN	€ 752,00
139894	MR08-10000 - Capteur de force, 10000 lbF / 5000 kgF / 50000 N / 50 kN	€ 752,00

Accessoires

Article	Nom du produit	Prix	Quantité	Action
139895	CERT-SI - Certificat combiné d'étalonnage avec données, indicateur + capteur, étalonné en tant qu'ensemble (nouveau Capteur)	€ 80,00

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande

Voir le panier Commandez

R08 Series Capteurs de force de tension et de compression

Caractéristiques

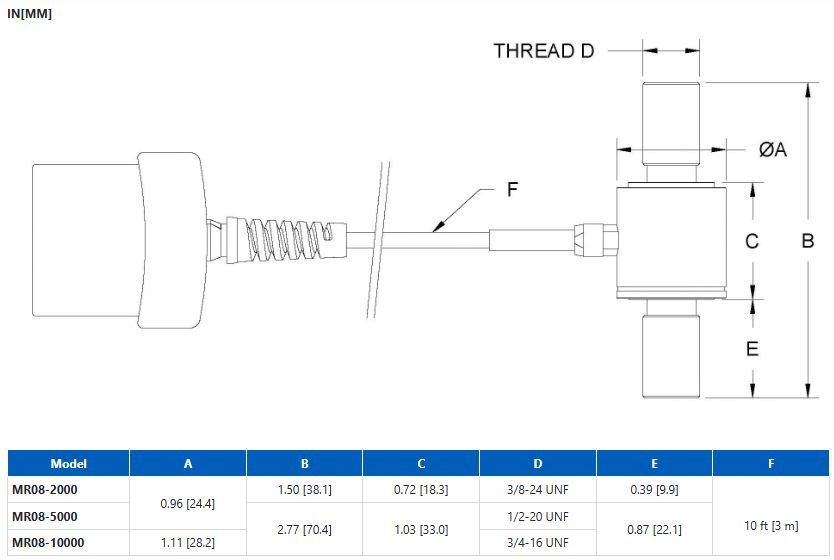

Dimensions
