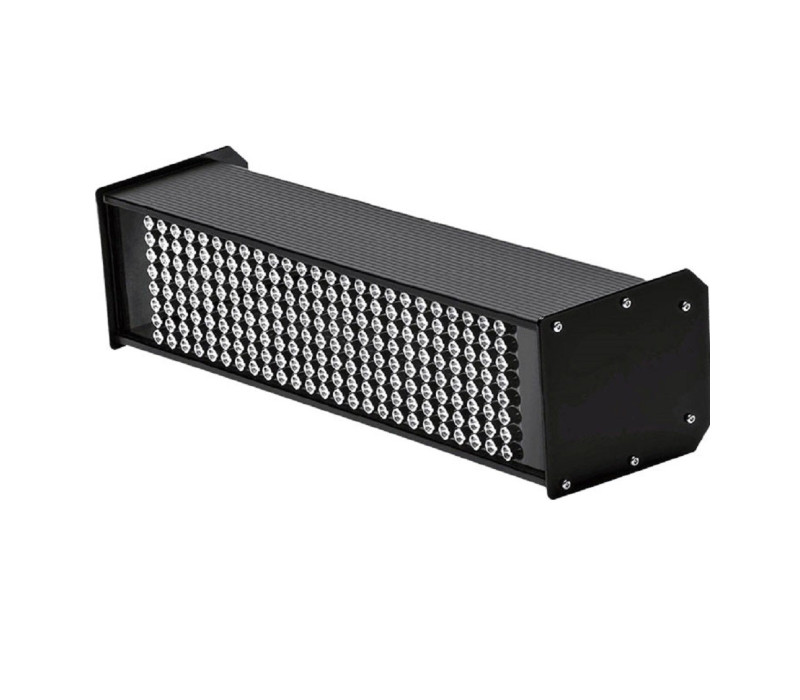

LS-18-LED Stroboscope linéaire

LS-18-LED Stroboscope linéaire

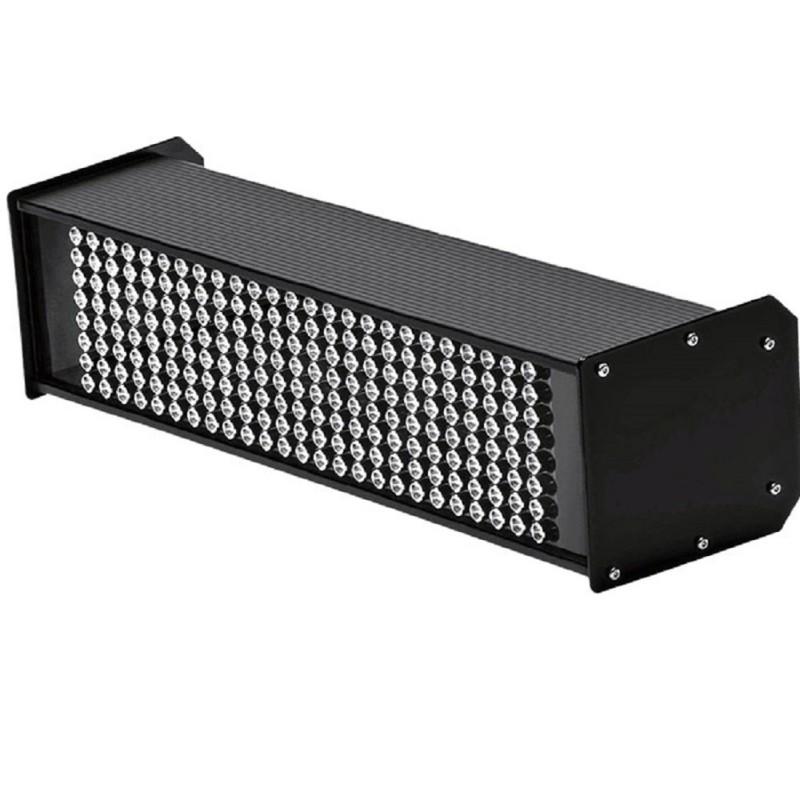

Le nouveau modèle de stroboscope linéaire CHECK-LINE LS-18-LED est conçu pour un montage fixe sur une large variété de machines et pour différentes tâches d'inspections visuelles. Il utilise 200 LED de haute performance qui sont rangées en matrice 25 x 8 pour produire une image lumineuse/nette avec une distribution uniforme de la lumière pour des largeurs jusquà 500 mm et plus. Pour couvrir des largeurs supérieures, il faut combiner 2 stroboscopes ou plus en système Master/Slave en utilisant un câble pour transférer le signal de déclenchement d'un stroboscope à l'autre pour obtenir une synchronisation parfaite.

Le LS-18-LED possède des LED de dernière technologie industrielle qui sont utilisables à vie et qui ne nécessitent pas de remplacement. Son fonctionnement silencieux, sa superbe intensité lumineuse et son uniformité font de ce stroboscope un instrument idéal pour être utilisé dans des environnements de production difficiles et pour une large gamme applications de mesure, d'observation et d'inspection. Les applications types comprennent les industries d'impression, la transformation de l'acier et l'impression d'étiquettes.

Le réglage de la netteté et de la brillance de l'image permet à l'utilisateur d'optimiser le stroboscope en fonction des conditions ambiantes d'éclairement, de la fréquence des flashs, de la taille de l'image et d'autres paramètres d'utilisation et ainsi trouver le meilleur équilibre entre l'intensité lumineuse et la netteté pour chaque application.

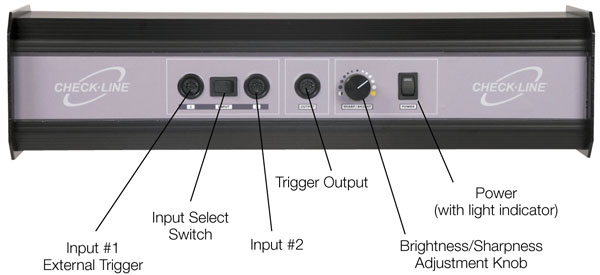

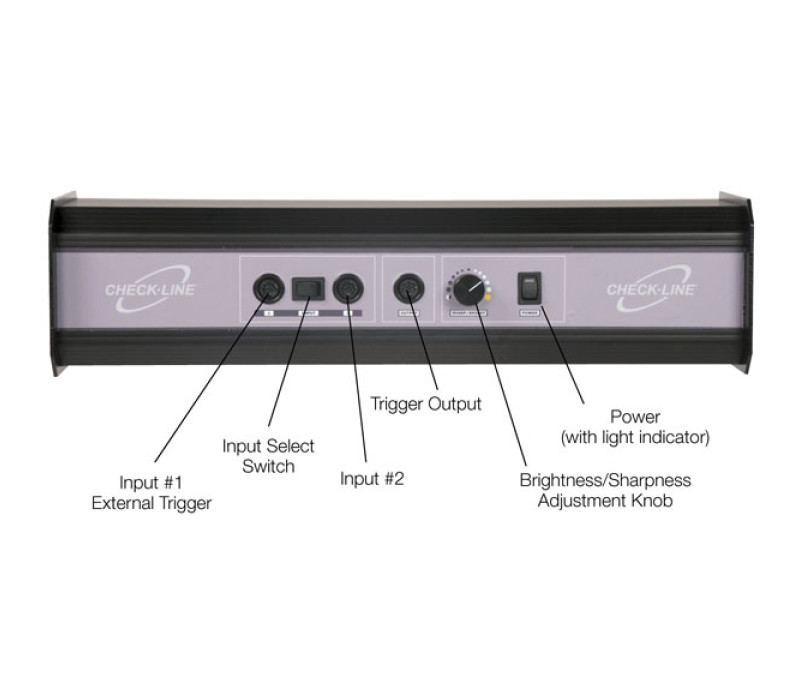

Le LS-18-LED offre la possibilité d'être contrôlé par deux entrées séparées et dispose d'un commutateur qui permet de basculer entre ces deux entrées. La fréquence du flash peut être contrôlée, en externe à partir d'un capteur, d'un contrôleur de machine ou d'une variété d'accessoires de contrôle, en option, qui sont détaillés ci-dessous.

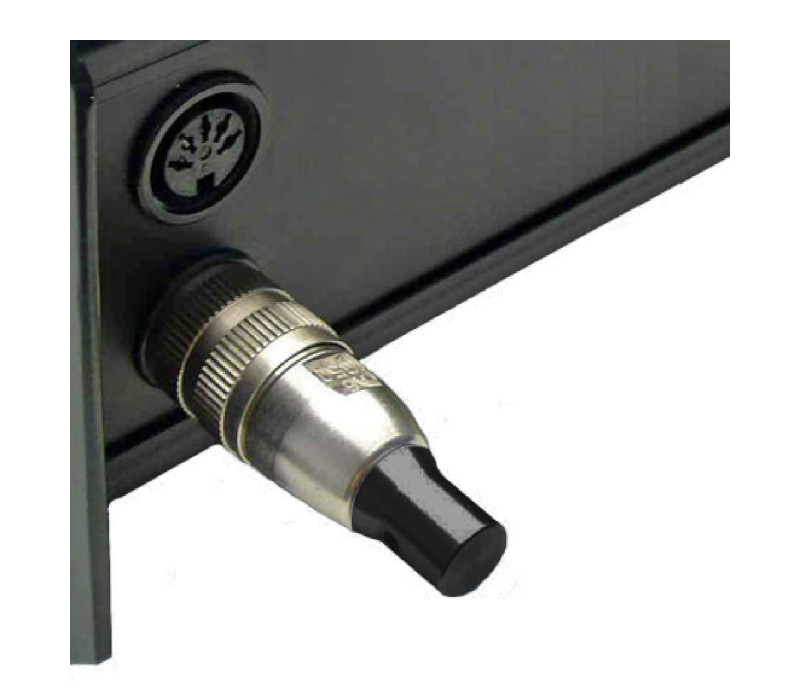

Module LS-FCM de contrôle du flash : Une unité simple et bon marché pour contrôler la fréquence des ﬂashs. Il suffit simplement d'insérer cette petite unité de contrôle dans l'une des deux entrées situées sur la face arrière du stroboscope.

Contrôleur de stroboscope LS-SCU : Pour régler la fréquence des ﬂashs, le décalage de phase, le retardateur et le diviseur de déclenchement. Cette unité est connectée au stroboscope par un câble et a l'avantage d'un contrôle à distance si le stroboscope est hors de portée des opérateurs.

Demandez le prix >>

Très lumineux et distribution uniforme de la lumière pour des largeurs jusqu'à 500 mm et plus.
Intensité de 9000 Lux à partir de 200 LED
Comprend 2 entrées et 1 sortie déclenchement. L'alimentation peut être connectée à l'une de ces 3 ports.
Les LED sont utilisables à vie et n'ont pas besoin d'être remplacées.
Alimenté en 24 VDC. Un adaptateur universel AC-DC est disponible en option.
Pour des largeurs supérieures à 500 mm, deux stroboscopes ou plus peuvent être connectés en parallèle en utilisant le câble LS-CABLE-T. Chaque stroboscope nécessite sa propre alimentation.

Sortie lumineuse (LUX) en fonction de la distance

img alt="" class="img-responsive" src="/products/126608/free_pict1.jpg">

Présentation des modèles Strobe LED

Modèle	LEDs	Taille matrice	Luminosité(pic)	Largeur boîtier
LS-5-LED	80	10 x 8	6000 Lux	150 mm (6 inch)
LS-9-LED	120	15 x 8	7500 Lux	230 mm (9 inch)
LS-9-LED-WB	120	5 x 8 (3x)	7500 Lux	440 mm (17 inch)
LS-18-LED	200	25 x 8	9000 Lux	440 mm (17 inch)

LS-18-LED Fiche Technique

LS-18-LED Manuel d'utilisateur

LED :	200 dans une matrice de 25 x 8
Plage de fréquence :	De 0 à 120 000 FPM (flashs par minute) (LS-5-AC-WORLD)
Entrée déclencheur externe :	3…30 V / max. 5 mA Photocoupleur hors potentiel DIN 41524 connecteur standard 5 broches Out = Uin, max. 200 mA Entrée déclencheur commutable
Alimentation :	24 VDC (+/-10%) / 40 W DIN 41524 standard 5 broches Alimentation universelle disponible en option (LS-5-AC-WORLD)
Sortie déclencheur :	Pour une connexion à un second stroboscope (Slave)
Intensité lumineuse :	9 000 lux à 30 cm
Intensité lumineuse/netteté :	Réglable avec le bouton molette
Intensité lumineux simple flash :	1.2 Mega-Lux / 30 cm
Zone d'éclairement :	30 x > 50 cm
Couleur du flash :	5000...8 300 K, approx.
Matériau du boîtier :	Aluminium
Dimensions :	440 x 130 x 112 mm
Poids :	2,1 kg
Température ambiante :	De 0 °C à 40 °C
Température de stockage :	De -25 º à 70 º C
Humidité :	Max 95 % non condensée
Certification :	Certifié CE

Produits

Article	Nom du produit
133166	LS-18-LED Linear LED Stroboscope with 200 LEDs (without power supply)
130696	LS-SCU Remote Control Unit & Connection cable with LS-DIN at both ends (1,5 mtr)

Accessoires

Article	Nom du produit
134042	LS-CABLE-T Cable for connection to 2nd Strobe transferring ONLY trigger signal from primary to slave
130700	LS-DIN 5 Pin DIN Connector
133601	LS-AC-WORLD-90VA Universal Power Supply for LS-18-LED or LS-9-12000
133170	LS-FCM Flash Control Module for manual adjustment of flash rate

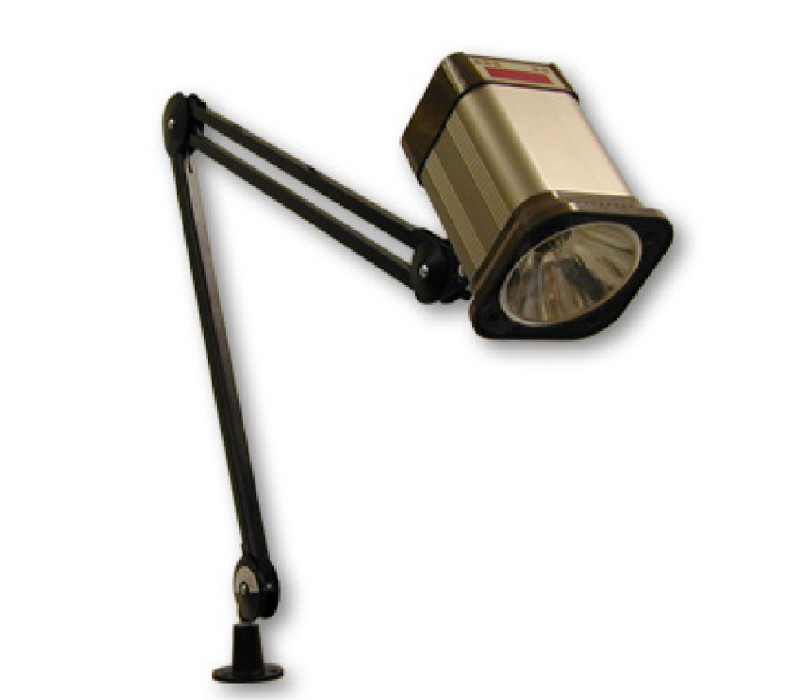

130268	SAS-DT300 Flexible swing arm for DT-311A/315A stroboscope
131143	LS-GAPSENSOR for triggering strobe on gaps between labels
132205	LS-REGSENSOR for triggering strobe on registration marks on printed piece

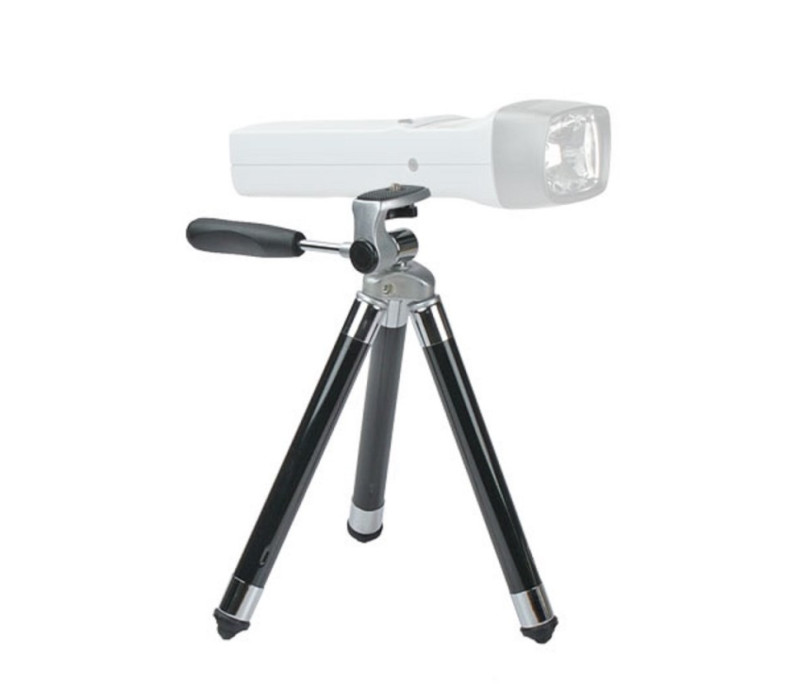

131288	DT-TRI-HD Mini Tripod
130231	Leica Tripod TRI100

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande
