HP Series Duromètre Shore

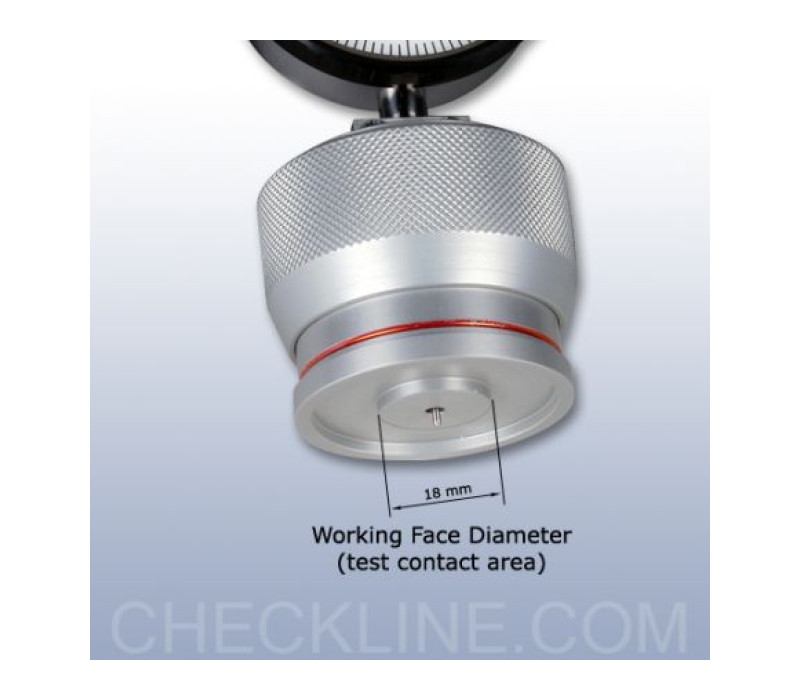

Pointeur HPS Shore A

Dimensions du pointeur HPS Shore D

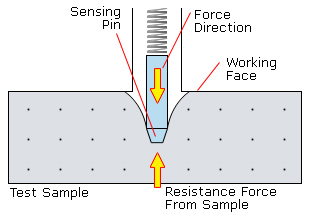

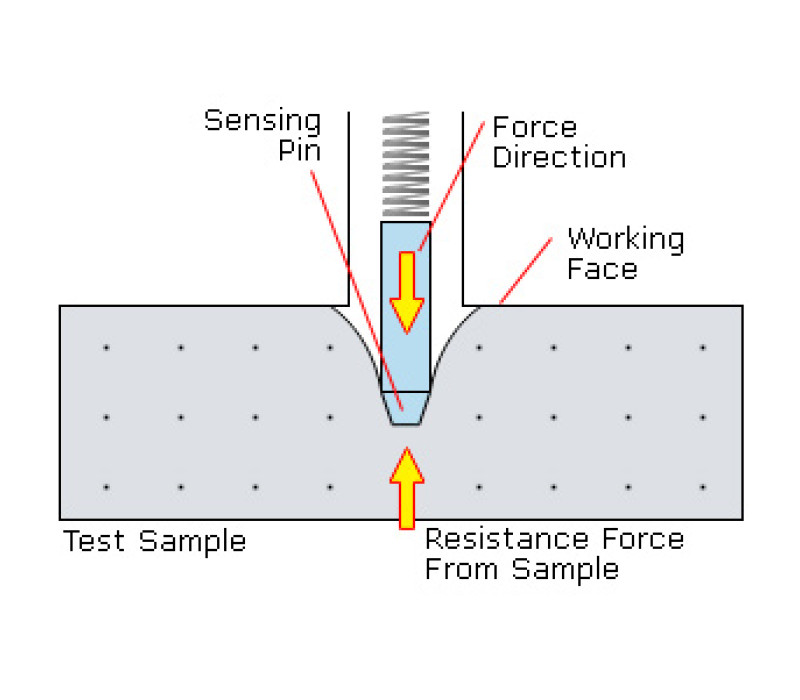

Principe de fonctionnement du duromètre

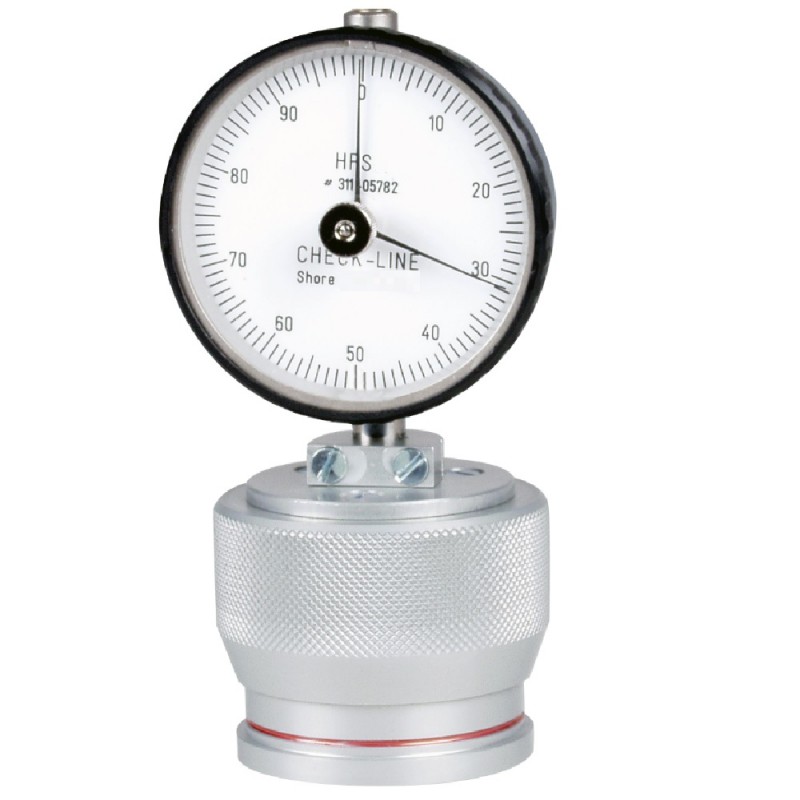

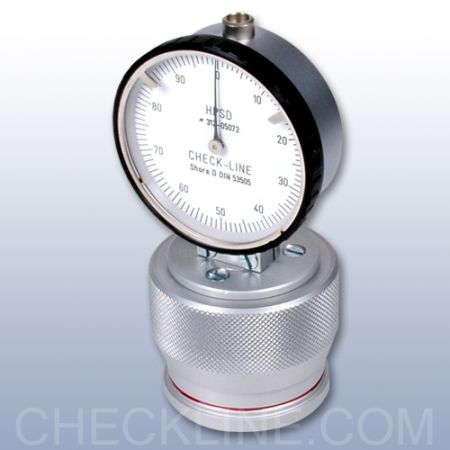

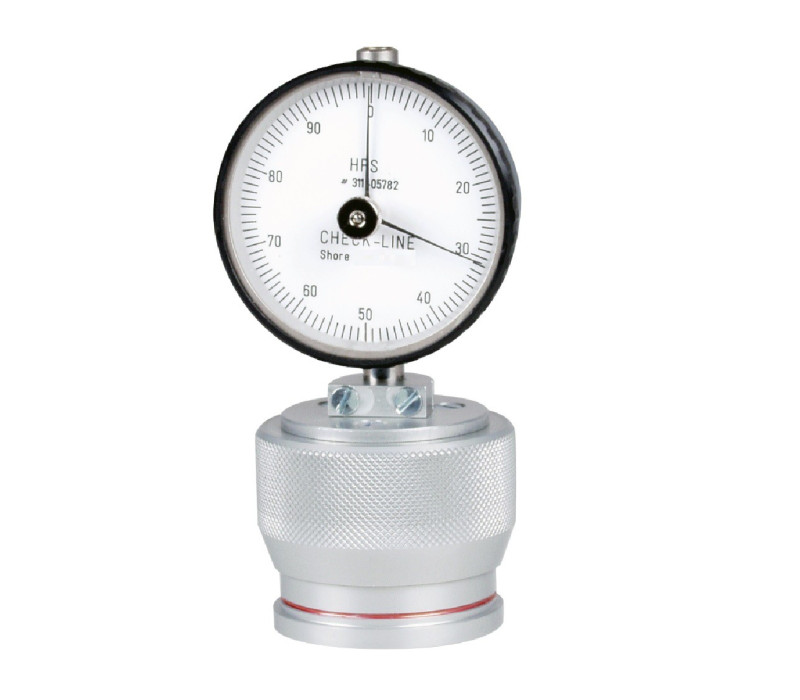

HP Series Duromètre Shore

Les duromètres HPS sont conçus pour mesurer la dureté et/ou la fermeté d'une grande variété de pièces et d'échantillons de test, par ex. pièces en caoutchouc, plastique, matériaux élastiques, textiles, rouleaux d'imprimante etc.

Cet instrument est développé conformément aux normes de qualité ASTM et DIN qui définissent la surface inférieure de contact (diamètre de travail), la configuration des broches de détection et les forces du ressort interne. En outre, le mouvement des broches de détection par rapport à l'indicateur du cadran est spécifié par ces normes.

Les instruments HPS sont équipées d'un cadran analogique à aiguille étalonné sur une plage de 0 à 100 unités Shore.

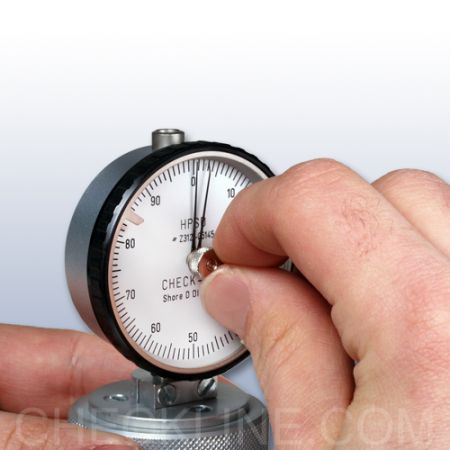

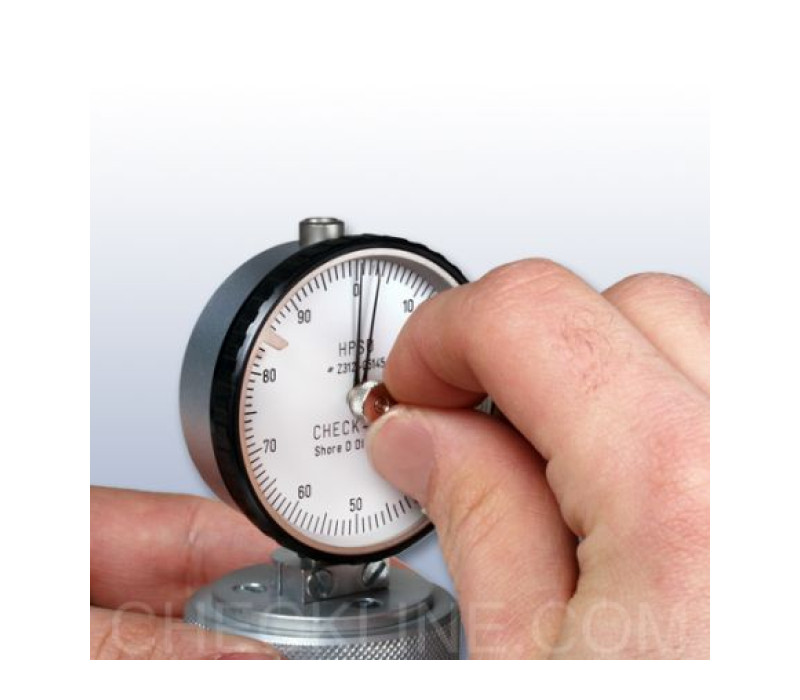

Des marqueurs Min/Max donnent une indication visuelle de la plage de tolérance de la dureté.

Tous les duromètres Checkline disposent d'une coque de pression unique, fonctionnant avec un ressort, qui permet d'appliquer exactement la même force pour chaque test. Ce système améliore la reproductibilité des mesures et plus particulièrement entre les différents opérateurs.

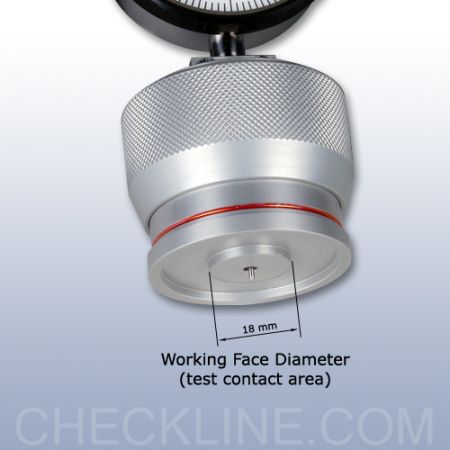

La surface d'appui, plane, surdimensionnée permet d'avoir une position de travail (surface de contact spécifiée dans les normes DIN/ASTM) pratique et stable, diminuant ainsi la fluctuation entre les différents opérateurs.

Echelles disponibles : A, B, C, D, DO, O

Conforme à l'ASTM D-2240.

TYPES:

Commandez maintenant

Facile à utiliser

Suggestions de mesure

1.	Chaque fois que cela est possible, prenez la mesure de dureté à au moins 12 mm du bord de l'échantillon, vu que la dureté de tout échantillon a tendance à changer sur les bords.
2.	Chaque fois que cela est possible, l'épaisseur de l'échantillon doit dépasser 6 mm. Si l'échantillon est plus mince alors l'échantillon peut être adossé à un échantillon du même matériau afin d'augmenter son épaisseur.
3.	Des cales ou des blocs de test (en caoutchouc ou plastique) ne doivent pas être utilisées pour vérifier l'étalonnage. Comme tous les échantillons sont suceptibles de modifier leurs caractéristiques dans le temps avec la température et les conditions d'éclairage, la valeur nominale de Shore quand ils sont fournis peut varier avec le temps. Une vérification de l'étalonnage appropriée exige une confirmation indépendante des forces du ressort interne et la vérification du mouvement de l'axe de déplacement par rapport à la valeur indiquée sur le cadran.

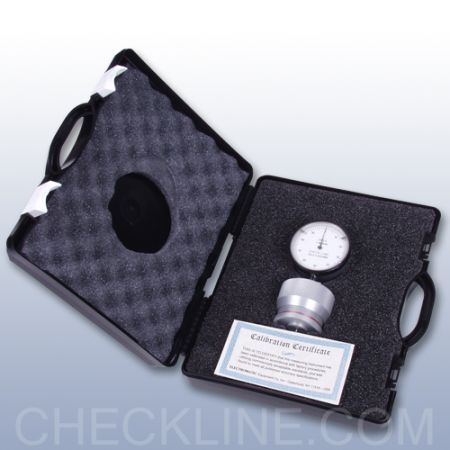

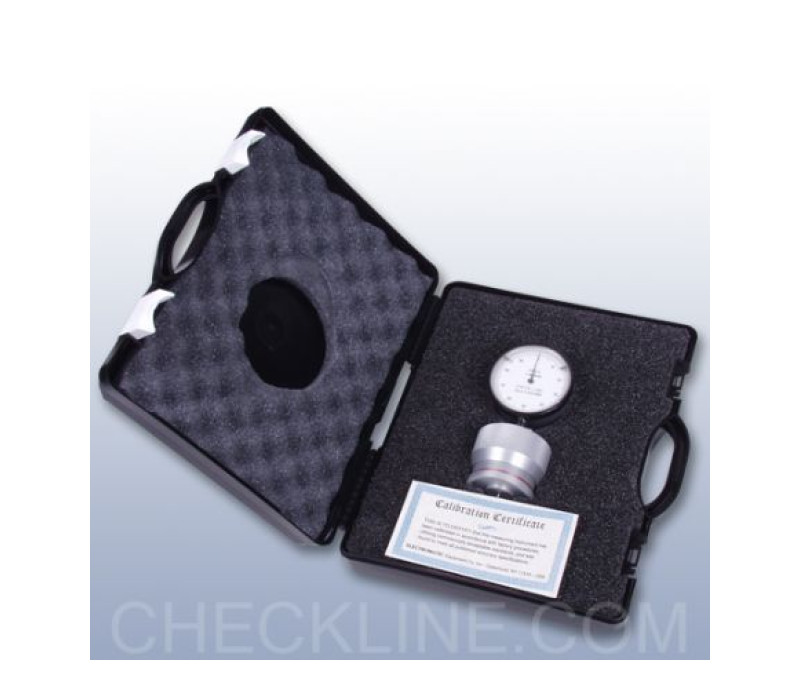

Le duromètre de série HP est livré dans un set complet avec :

Duromètre
Manuel d'utilisation
Mallette de transport rembourée de mousse.

Un certificat d'étalonnage est disponible en option.

Conforme aux normes internationales

Modèle	ASTM D2240	DIN 53505	ISO 868	ISO 7619
HP Series-A
HP Series-B
HP Series-C
HP Series-D
HP Series-DO
HP Series-O

Modèles disponibles

Type		Force
A	Cône plat, angle 35º Caoutchouc tendre, plastiques, élastomères, rouleaux d'imprimante.	822 Gr
D	Pointe cône pointue, angle 30º Caoutchoucs et plastiques durs comme le thermoplastique, sol et boules de bowling.	4536 Gr
O	Sphérique 3/32" Elastomères très doux, rouleaux de textile, matériaux à granularité moyenne. Utilisation inférieure à 20 Duro A.	822 Gr

HP Series Manuel d'utilisateur

Applications types :	Dureté des élastomères et caoutchouc etc.
Pinçon :	Cône 35°, 1,3 mm de Ø
Profondeur de pénétration :	0 - 2,5 mm
Pression du test :	Approx. 12,5 N
Mesure de la force du ressort :	0,55 - 8,065 N
Applications types :	Dureté des pièces en plastique et caoutchouc dur
Pinçon :	Cône 30°
Profondeur de pénétration :	0 - 2,5 mm
Pression du test :	Approx. 50 N
Mesure de la force du ressort :	0.55 - 44.5 N
Applications types :	Dureté matériaux élastiques, rouleaux d'imprimantes, textile de force moyenne comme le nylon, l'orlan, le perlon ou le rayonne, etc
Pinçon :	Cône 3/32"
Profondeur de pénétration :	0 - 2,5 mm
Pression du test :	Approx. 12,5 N
Mesure de la force du ressort :	0,55 - 8,065 N
Précision :	+/- 1 unité Shore
Normes :	Selon DIN 53505, ISO 7619, ISO 868, ASTM D 2240
Plage d'affichage :	0 - 100 unités
Diamètre du cadran :	56 mm
Surface de travail :	16 mm Ø = 2 cm²
Poids, net (brut) :	Approx. 300 g (500 g)
Dimensions :	50 x 50 x 110 mm (L x l x h)
Garantie :	1 an

Produits

Article	Nom du produit	Prix
126301	HPSA Shore A Durometer	€ 498,00
116301	HPSB Shore B Durometer	€ 498,00
126913	HPSC Shore C Durometer	€ 498,00
135651	HPSDO Shore DO Durometer	€ 498,00
126302	HPSD Shore D Durometer	€ 498,00
126303	HPSO Shore O Durometer	€ 498,00

Accessoires

Article	Nom du produit	Prix	Quantité	Action
126498	HP-MEM - Memory Pointer for Durometer	€ 62,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez
