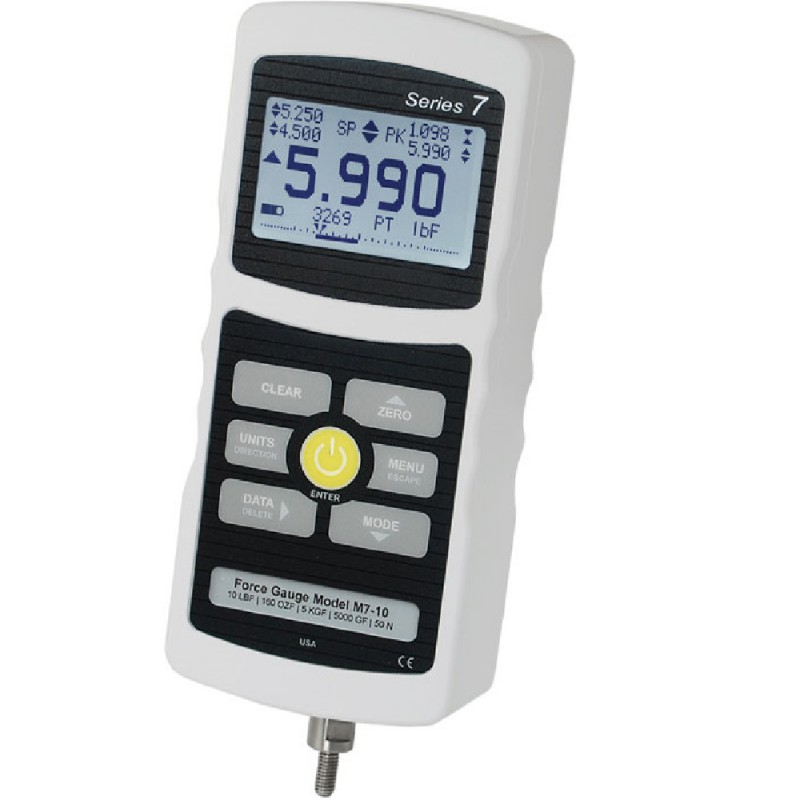

Series-7 Dynamomètre digital professionnel


Fabriqué aux États-UnisLe dynamomètre digital de série 7 est un appareil professionnel avec différentes fonctionnalités sophistiquées pour des applications de mesure de tension et compression jusqu'à 2500 N. Les résultats de mesures sont très fiables grâce à sa précision excellente de ± 0.1 % et à son taux d'échantillonnage très rapide de 14 000 Hz.

Ce dynamomètre digital est équipé de fonctionnalités perfectionnées comprenant la capture de données en continue à haute vitesse, le stockage, en mémoire jusqu'à 5000 données, le séquençage programmable, la détection de la rupture, la détection du 1er et 2nd pic, le coefficient de friction et le choix de l'unité de mesure par l'utilisateur. De plus, la sortie automatique des données, fonction mise à zéro, la moyenne et une fonction de déclenchement externe qui appartient aux caractéristiques standards du dynamomètre de série 7. Avec le logiciel inclu d'acquisition de données MESURTM, les points de données ou les données en continue sont exportés dans Excel pour leurs traitements ultérieur.

Le dynamomètre de série 7 peut être combiné à un banc de test, par exemple le ESM301, pour étendre ses possibilités de mesure, comme le test de rupture, les tests de traction, les tests de compression, le maintien de la charge dynamique, les capacités contrôlés par PC et autres applications.







Caractéristiques
  • Taux d'échantillonnage élevé à 14000 Hz
  • Mémoire de points individuels jusqu'à 5000 données téléchargeables vers un PC
  • 5 unités de mesure plus coefficent de friction et unité définie par l'utilisateur avec choix du nom
  • Capture de données en continue jusqu'à 5000 données avec une fréquence jusqu'à 14000 Hz, téléchargeable sur PC
  • Sorties USB, RS-232, Mitutoyo et analogique
  • Limites programmables avec indicateurs et sorties
  • Mode moyenne : calcule la moyenne des mesures sur la durée
  • Mode déclencheur externe - pour le test de contact de commutation ou pour l'arrêt, à distance, de la mise à jour de l'affichage
  • Protection par mot de passe, configurable pour les touches individuelles et l'étalonnage
  • Détection du 1er et 2nd pic
  • Sortie automatique / stockage de données / remise à zéro lors de la fin de plusieurs évènements
  • Détection de la rupture d'échantillon avec fonction auto, incluant l'arrêt du mouvement sur le banc de test ESM301
  • Pédale programmable pour chaîne de commande

Fonctions spéciales de l'instrument

Les appareils de séries 7 sont équipés de fonctions types des instruments complexes comme des testeurs de matériaux, des systèmes d'acquisition de données et PLCs. Les caractéristiques uniques sont décrites ci-dessous :

Capture et stockage des données à haute vitesse

High Speed Data Capture and Storage Les appareils de série 7 peuvent capturer et stocker jusqu'à 5000 données en continue avec une vitesse jusqu'à 14 000 lectures par seconde. Cette fonction unique est idéale pour capturer les forces d'activation de commutation, des ruptures brutales ainsi que d'autres applications de courte durée. Des déclencheurs de départ et d'arrêt peuvent être configurés. Le taux d'acquisition de données est variable et peut être diminué pour capturer aussi des évènements plus longs, comme la relaxation de structure, la dilatation de matériaux et autres.

Les données stockées dans la mémoire tampon peuvent être exportées vers un logiciel de collecte de données comme MESURTMgauge pour une analyse complémentaire et l'élaboration de graphiques. L'utilisation du dynamomètre de série 7 permet de remplacer un système d'acquisition de données et de logiciel lourds et coûteux.

Chaîne de commande avec une pédale

Footswitch Command String Intégrer votre pédale/système d'automisation au dynamomètre de série 7 permet d'améliorer l'ergonomie et l'efficacité des tests; plus besoin d'appuyer sur plusieurs boutons. Trois étapes (max) peuvent être programmées par une simple activation d'une pédale.

Sélectionner à partir de plusieurs commandes comprenant la demande de la lecture du pic, l'affichage du zéro, l'enregistrement en mémoire et autres. Des délais peuvent être insérés entre chaque étape.



Sortie automatique des données / Enregistrement / Mise à zéro / Basculement de broche I/O

Automatic Data Output / Save / Zero / I/O Pin Toggle A l'issue de plusieurs types d'action, le dynamomètre de série 7 peut effectuer les fonctions suivantes qui permettent d'améliorer la productivité :

  • Sauvegarde automatique du pic en mémoire.
  • Transfert du pic via une sortie USB, RS-232, ou Mitutoyo.
  • Mise à zéro de l'affichage.
  • Basculement des broches I/O, par exemple pour arrêter le mouvement du banc de test ESM301/ESM301L.

Les applications inclues :

  • Détection de rupture de l'échantillon (aussi applicable aux échantillons qui glissent ou cliquent ou atteignent un pic puis tombent).
  • Achèvement d'une séquence de moyenne.
  • Déclenchement externe (ex : activation de l'interrupteur).
  • Capture du 1er/2nd pic (ex : essai de traction).

Plages de tension
Model CapacitéRésolution
M7-012 0.12 lbF
2 ozF
0.5
0.00002 lbF
0.0005 ozF
0.0001 N

M7-025 0.25 lbF
4 ozF
1 N
0.00005 lbF
0.001 ozF
0.0002 N

M7-05 0.5 lbF
8 ozF
2.5 N
0.0001 lbF
0.002 ozF
0.0005 N

M7-2 2 lbF
32 ozF
10 N
0.0005 lbF
0.01 ozF
0.002 N

M7-5 5 lbF
80 ozF
25 N
0.001 lbF
0.02 ozF
0.005 N

M7-10 10 lbF
160 ozF
50 N
0.002 lbF
0.05 ozF
0.01 N

M7-20 20 lbF
320 ozF
100 N
0.005 lbF
0.1 ozF
0.02 N

M7-50 50 lbF
800 ozF
250 N
0.01 lbF
0.2 ozF
0.05 N

M7-100 100 lbF
1600 ozF
500 N
0.02 lbF
0.5 ozF
0.1 N

M7-200 200 lbF
3200 ozF
1000 N
0.05 lbF
1 ozF
0.2 N

M7-500 500 lbF
8000 ozF
2500 N
0.1 lbF
2 ozF
0.5 N


Dimensions
Dimensions-Series-7


Accessoires inclus
Adaptateur filetage
  M7-012 -M7-20 M7-50 -M7-100 M7-200 - M7-500
Cannes d'extension G1024 G1024 G1031
Cône G1026 G1026 G1033
Biseau G1025 G1025 G1032
Entaillé en V G1027 G1027 G1034
Plat G1029 G1029 G1036
Crochet G1028 G1038 G1035
Couplage - G1039 G1037
- - -




Produits associés

Series-5 Dynamomètre digital perfectionné


  • Taux d'échantillonnage à haute vitesse de 7 000 Hz
  • Sorties USB, RS-232, Mitutoyo et analogique

Plus de détails

Series-5 Dynamomètre digital perfectionné

Series-4 Dynamomètre digital avec sortie


  • Ports USB, RS-232, Mitutoyo et analogiques
  • Taux d'échantillonnage à 3000 Hz

Plus de détails

Series-4 Dynamomètre digital avec sortie

Series-5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series-5I Afficheur force/couple perfectionné

Series-7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

Series-7I Afficheur force/couple perfectionné

ESM303H Banc de force horizantale


  • Réglage de la vitesse sélectionnable
  • Interrupteurs à droiet et à gauche
  • Le panneau de commande réglable et amovible peut être monté à l'extrémité gauche ou droite du cadre

Plus de détails

ESM303H Banc de force horizantale

ES30 Banc d'essai très précis avec manivelle


  • Force maximale : 100 kg (1 kN)
  • Concept flexible : La base peut être déplacée et le banc d'essai devient une partie d'un système d'essai plus grand. Il peut être également utilisé pour un montage alternatif
  • Base amovible avec 25 trous filetés #10-32 pour le montage

Plus de détails

ES30 Banc d'essai très précis avec manivelle

Téléchargements

Kit complet
Les dynamomètres de série 7 sont livrés dans une mallette de transport rembourrée avec un embout biseauté, un embout conique, un embout crochet, un embout plat, un embout avec rainures en V, une canne d'extension, un adaptateur universel AC, des piles, un guide de démarrage rapide, un câble USB, le CD ressource (driver USB, logiciel DEMO MESURgauge et le manuel d'utilisation) et le certificat d'étalonnage NIST avec les données.

Spécifications
Taux d'échantillonnage :14 000 Hz
Précision :± 0.1 % de l'échelle totale ±1 chiffre
Alimentation :Sur courant ou sur pile rechargeable. Un indicateur de faible charge apparait quand le niveau de charge est trop faible, le dynamomètre s'éteint automatiquement quand le niveau d'alimentation est critique
Autonomie des piles :Avec rétroéclairage : Jusqu'à 7 heures d'utilisation continue
Sans rétroéclairage : Jusqu'à 24 heures en utilisation continue
Unités de mesure :lbF, ozF, gF, kgF, N, kN et mN (dépend du modèle)
Sorties : USB / RS-232 : Configurable jusqu'à 115 200 bauds. Inclus language de contrôle 2 du mesureur pour commander à partir du PC.
Mitutoyo (Digimatic) : BCD série approprié pour tous les appareils compatibles mitutoyo SPC.
Analogique : ±1 VCD, ± 0.25 % de l'échelle totale
Usage général : Trois sorties de drain ouverts et une entrée
Valeurs seuils : Trois lignes de drain ouvertes
Paramètres configurables :Filtres digitaux, sorties, sorties automatiques (via USB/RS-232), arrêt automatique, paramètres par défaut, mode moyenne, déclencheur externe, mots de passe, boutons volume, alarmes sonores, rétroéclairage et étalonnage
Protection surcharge :150 % de l'échelle totale (l'écran affiche "OVER " à partir de 110 %)
Poids (dynamomètre seulement) :M7-012 - M7-100 : 0.45 kg
M7-200 - M7-500 : 0.54 kg
Accessoires inclus :Mallette de transport, embout biseau, embout conique, embout crochet, embout plat, embout avec rainure en V, canne d'extension, adaptateur universel AC, piles, guide de démarrage rapide, câble USB, CD ressource ( USB driver, logiciel MESURTM Lite, logiciel DEMO MESURgauge et guide d’utilisateur) et certificat d'étalonnage NIST avec les données.
Conditions environnementales :De 5 à 37 °C. 96 % max d'humidité non condensée
Garantie :3 ans
