PTA Adaptateur cellule de charge Plug & Test

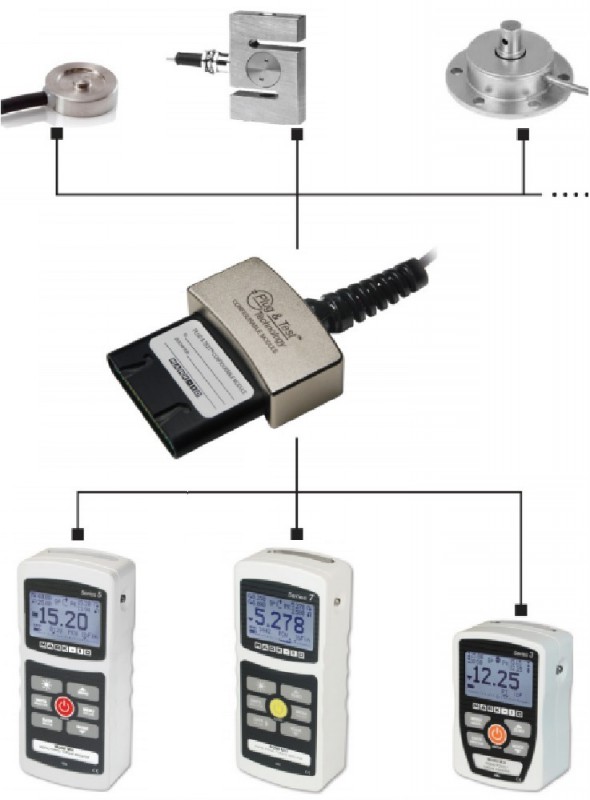

Fabriqué aux États-UnisL'adaptateur PTA configurable par son utilisateur ainsi que le logiciel permettent de connecter des cellules de charge avec jauges de contraintes, des capteurs de forces et de couples aux indicateurs de modèles 3i,5i et 7i.

La capacité du capteur et les résolutions peuvent être programmées via un utilitaire du logiciel inclus qui comprend un large éventail de capacités de force courantes de 0,5 N à 4 000 kN, et de couple de 7 à 57 000 Nm. Un numéro d'identification qui peut être programmé est affiché sur l'indicateur lors de sa mise sous tension ou sur l'écran d'information de l'indicateur.

Grâce à la technologie Plug & Test, toutes les informations de configuration et d'étalonnage sont enregistrées dans l'adaptateur. Cette flexibilité permet l'interchangeabilité entre de multiples capteurs avec les deux indicateurs 3i, 5i et 7i.

Exigences

Conditions du capteur

  • Type du capteur : Pont complet
  • Résistance du capteur : 300 - 1000 ohms
  • Sensibilité du capteur : 1 - 3 mV/V échelle complète

Conditions de l'indicateur
  • Indicateur 3i, 5i ou 7i avec version logiciel 1.0.9 ou supérieure*

* L'adaptateur PTA ne peut pas être configuré en utilisant des versions plus anciennes d'indicateur.

L'adaptateur PTA peut être utilisé avec des versions plus anciennes de l'indicateur cependant il ne peut pas être étalonné pour des cellules de charge à direction simple comme un bouton de charge ou des cellules de charge de type à trou.


Caractéristiques
  • Bloc terminal vissable qui permet une connexion facile des fils du capteur
  • Utilitaire de configuration du logiciel inclus pour une programmation facile de la capacité du capteur, résolution et numéro d'identification
  • Livré avec décharge de traction, étiquette d’identification personnalisable par l’utilisateur ainsi qu’un CD ressource avec logiciel
  • Compatible avec des cellules de charge avec jauges de contraintes, des capteurs de force et des capteurs de couple
  • Adaptateur programmable par USB ou RS-232 connecté à l'indicateur

Produits associés

Series-3I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Taux d'échantillonnage de grande vitesse : 2 000 Hz

Plus de détails

Series-3I Afficheur force/couple perfectionné

Series-5I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec la technologie Plug & Test™
  • Fréquence d'échantillonnage avec vitesse élevée de 7000 Hz

Plus de détails

Series-5I Afficheur force/couple perfectionné

Series-7I Afficheur force/couple perfectionné


  • Capteurs interchangeables de force et de couple avec technologie plug & Test (capteurs vendus séparément)
  • Capture en continue des données jusqu’à 5 000 points de données, à 14 000 Hz max, téléchargeables vers un PC
  • 5 unités de mesure, plus coefficient de friction et unités définies par l’utilisateur avec choix du nom
  • Taux d’échantillonnage de grande vitesse 14 000 Hz

Plus de détails

Series-7I Afficheur force/couple perfectionné

Téléchargements

Achetez maintenant
Produit

Nom du produit
Prix
Quantité
133838
PTA - Adaptateur cellule de charge Plug & Test
€ 277,00
Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit : Disponible: 1 - 3 jours, Delai: 1 - 3 semaine(s), commande spéciale sur demande
