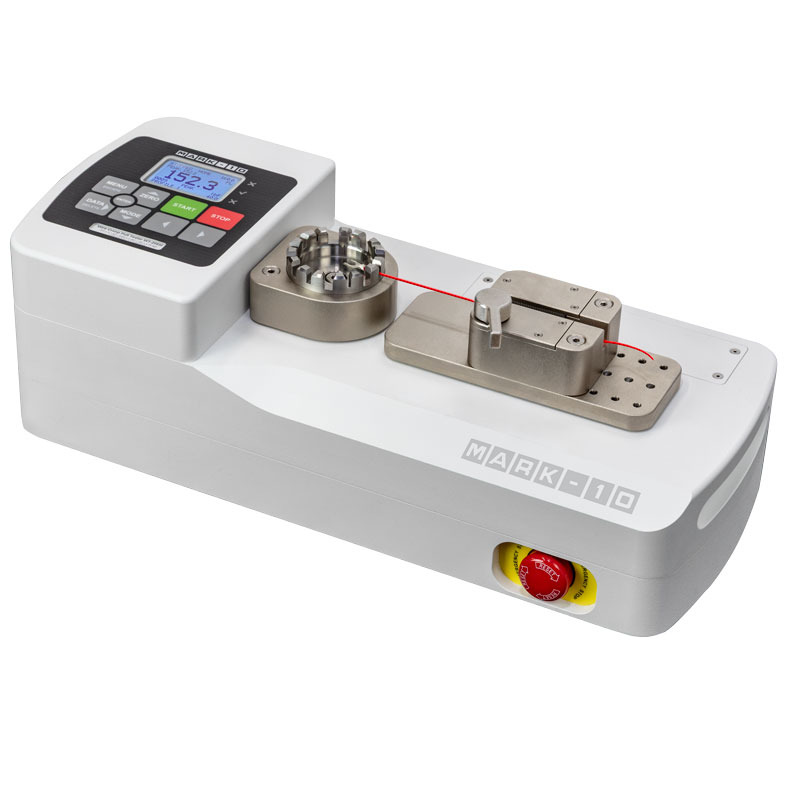

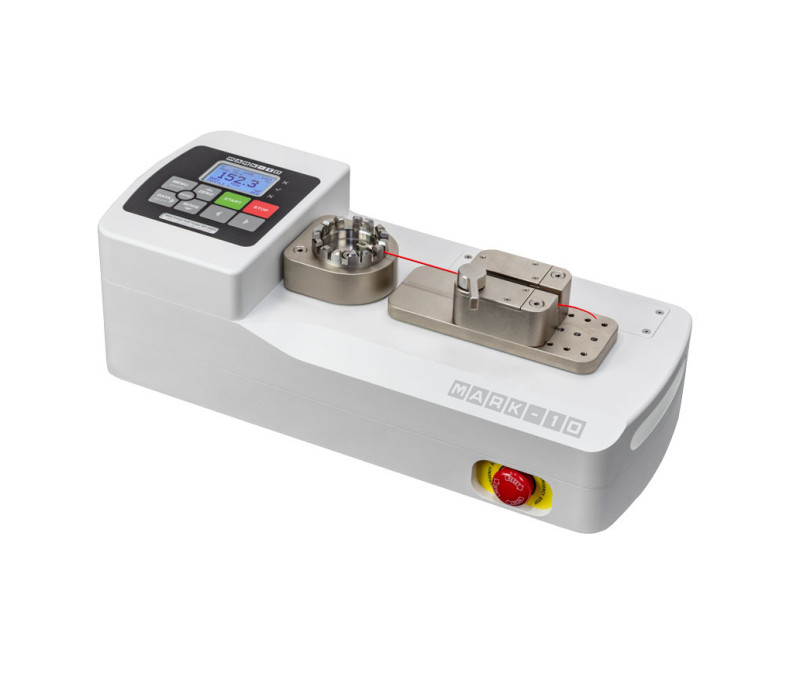

WT-205M Testeur de sertissage motorisé

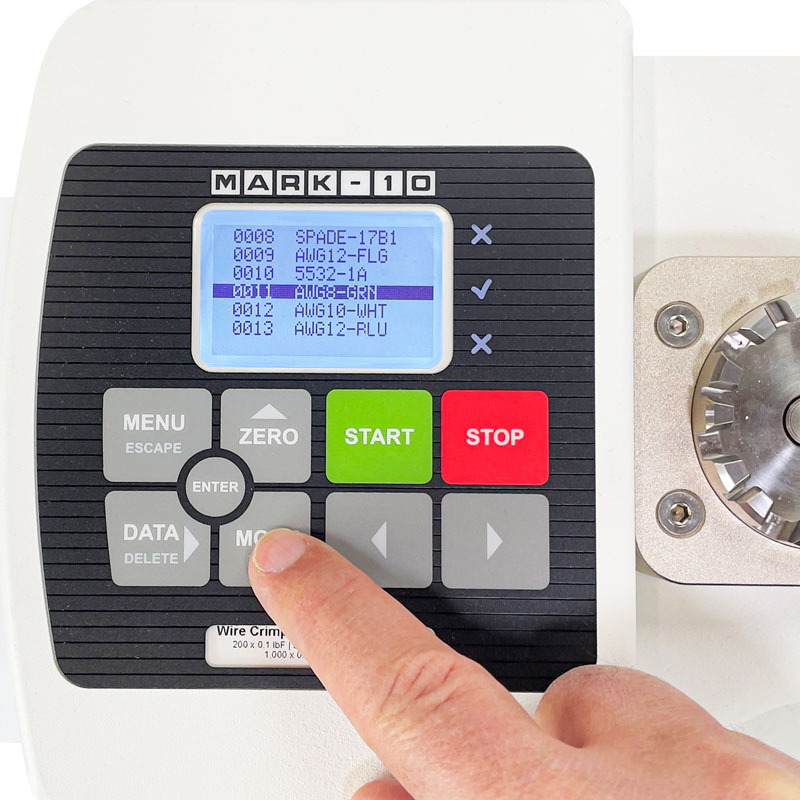

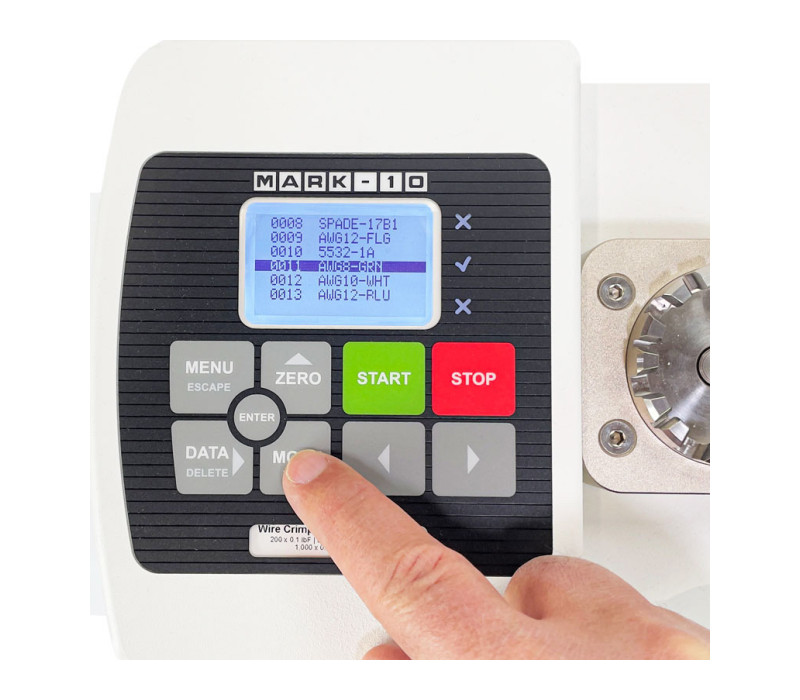

Enregistrez et rappelez plusieurs profils pour une transition rapide et précise entre les différentes méthodes de test. Les profils peuvent contenir jusqu'à 10 caractères alphanumériques

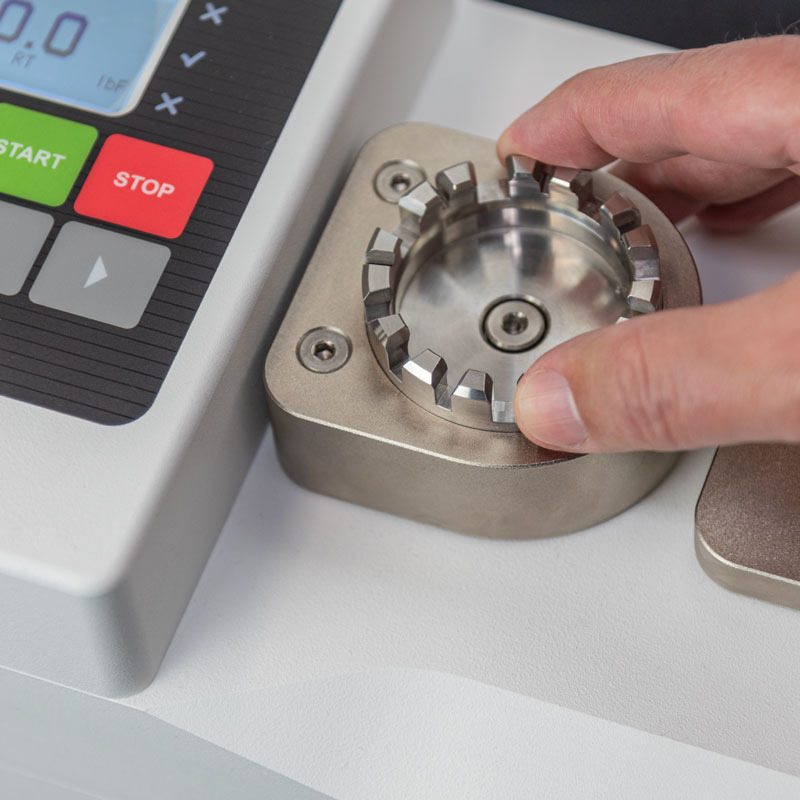

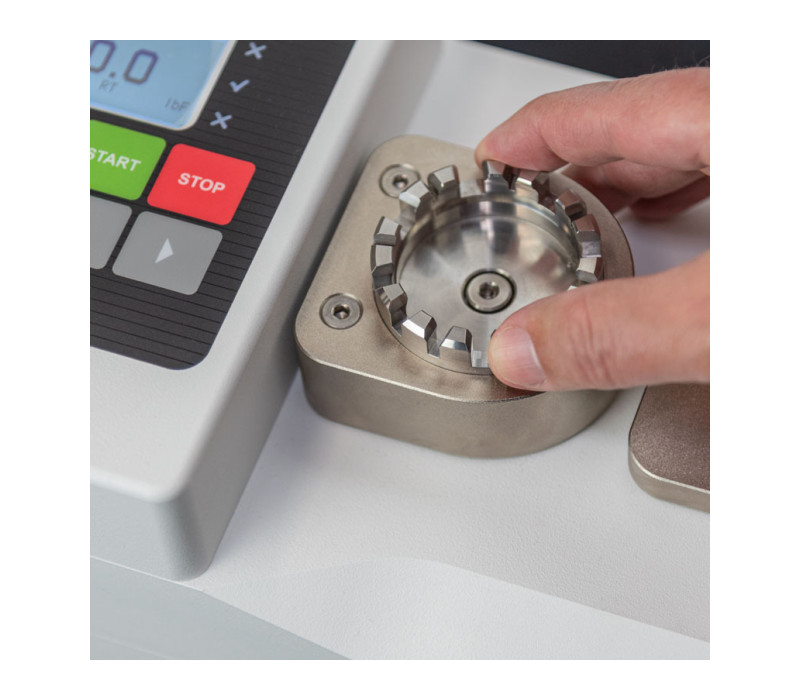

Dispositif de type tourelle rotative, avec fentes de différentes largeurs jusqu'à 6,3 mm

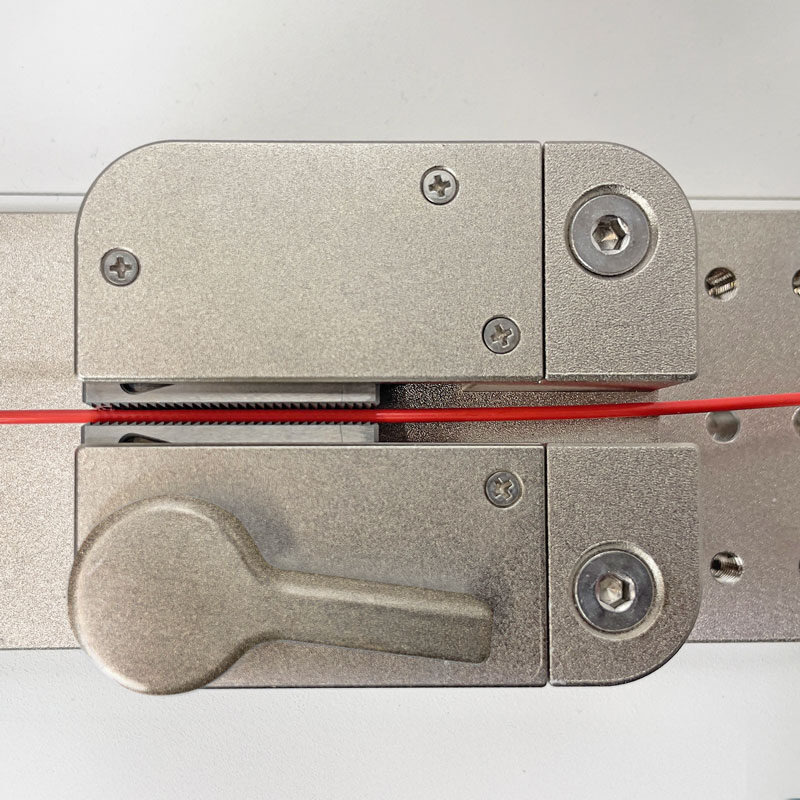

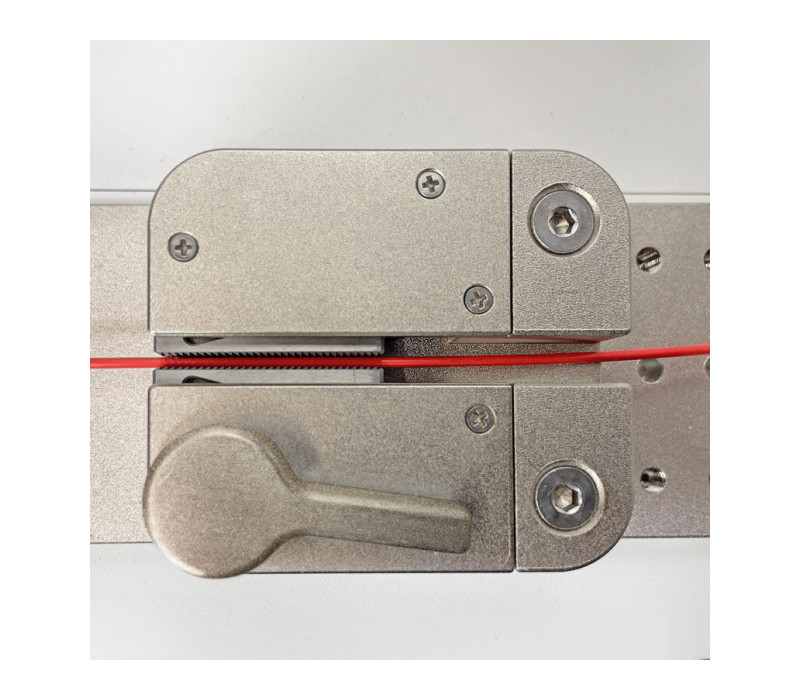

La poignée en coin maintient l'échantillon entre les mâchoires dentelées

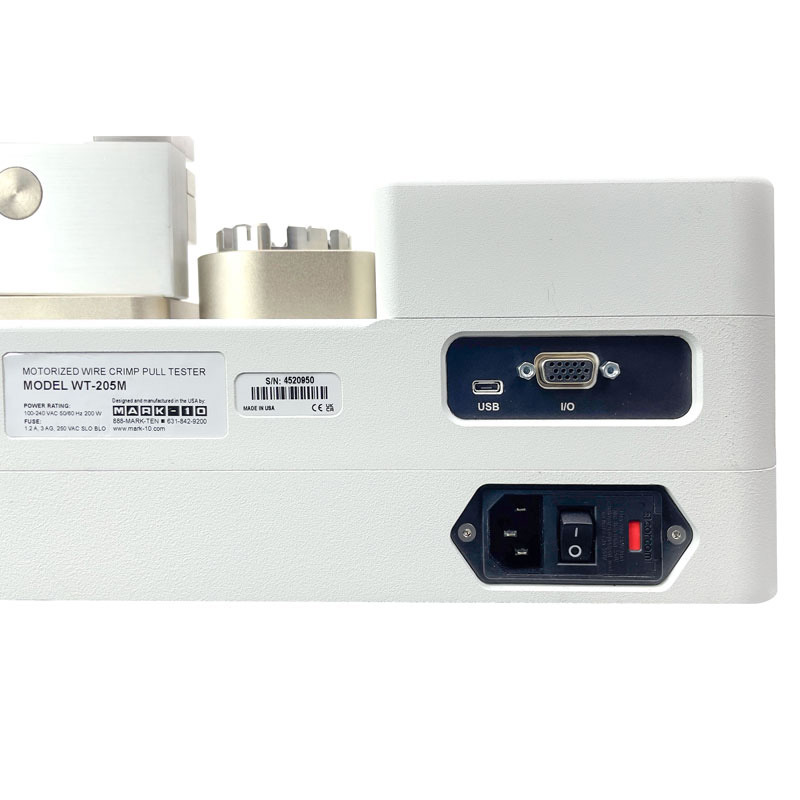

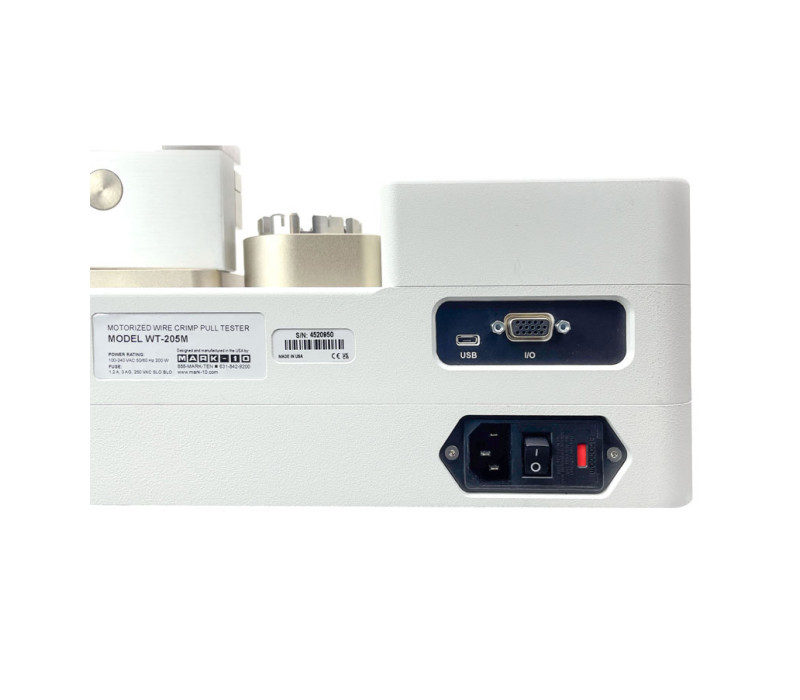

Vue arrière du WT-205M. Sorties USB, RS-232, Mitutoyo (Digimatic), analogiques et de livraison fournies. Logo Mark-10 pour la mesure de la force et du couple.

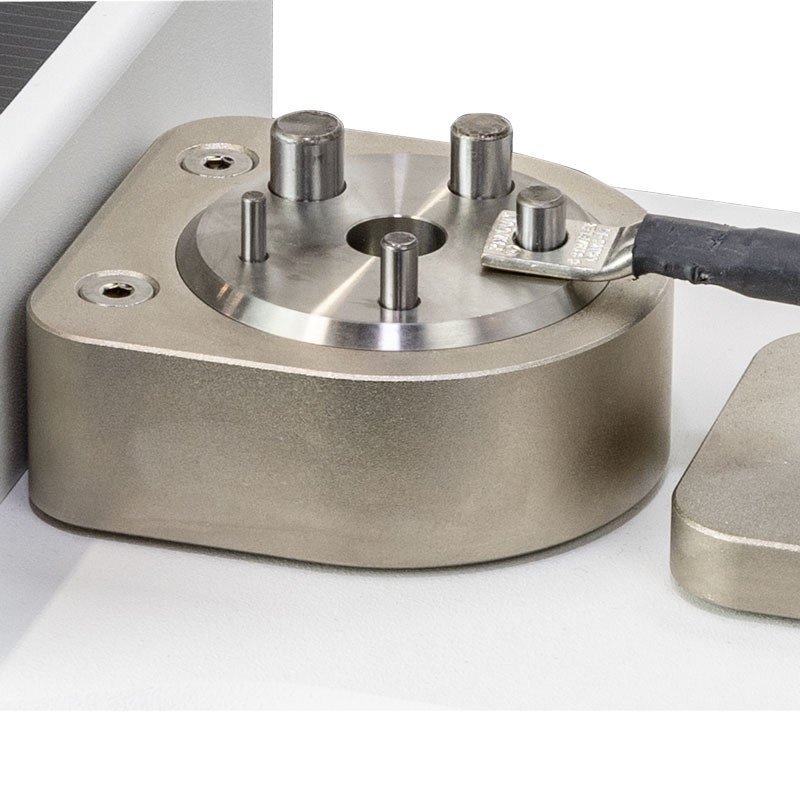

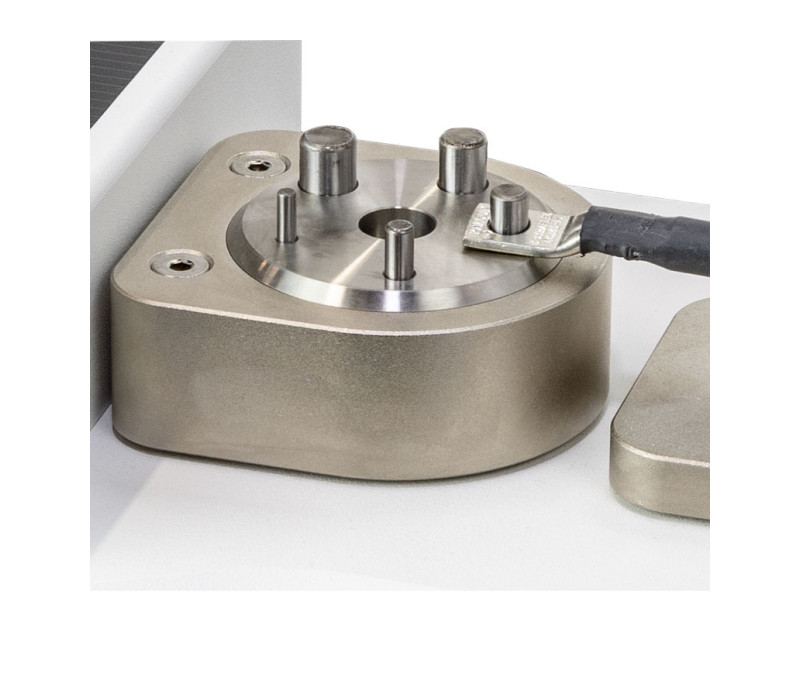

Le dispositif de fixation de borne à anneau en option sécurise les terminaisons à anneau

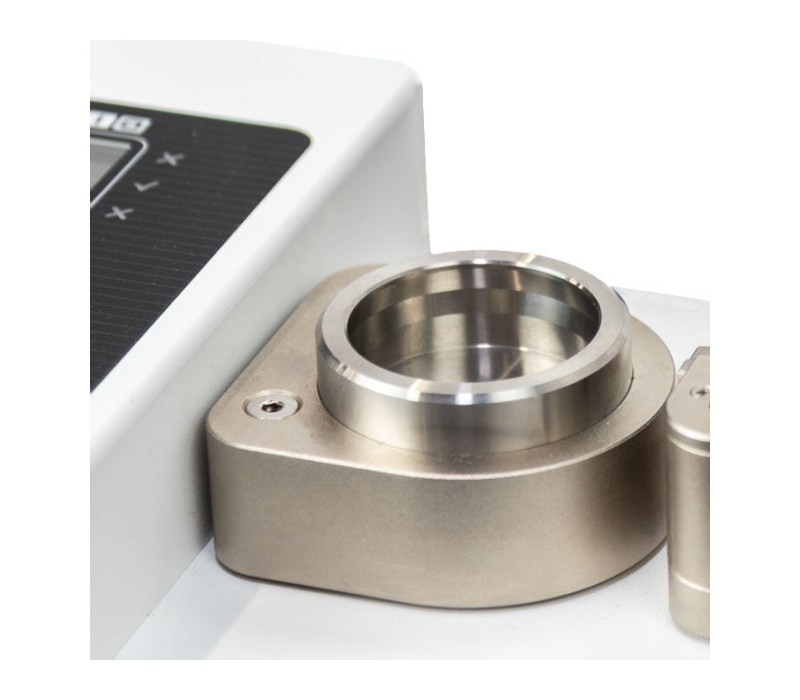

Un dispositif de fixation vierge en option est disponible pour un usinage spécial sur le terrain, afin de s'adapter à des formes et des tailles d'échantillons uniques

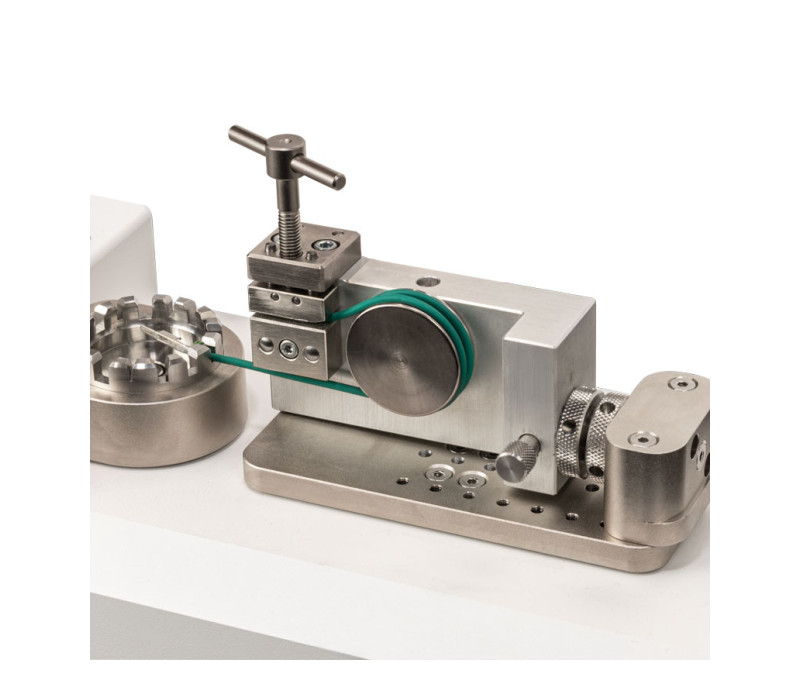

Ensemble de pinces à borne AC1134. Fixe l'extrémité libre de l'échantillon à l'aide d'une borne et d'un étau. Basé sur la pince modèle G1102

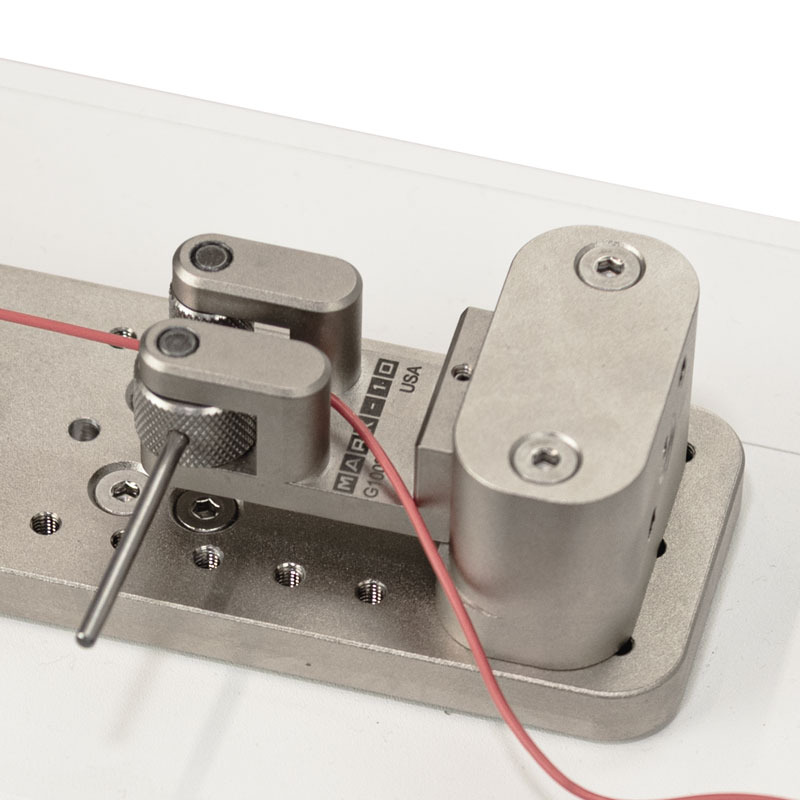

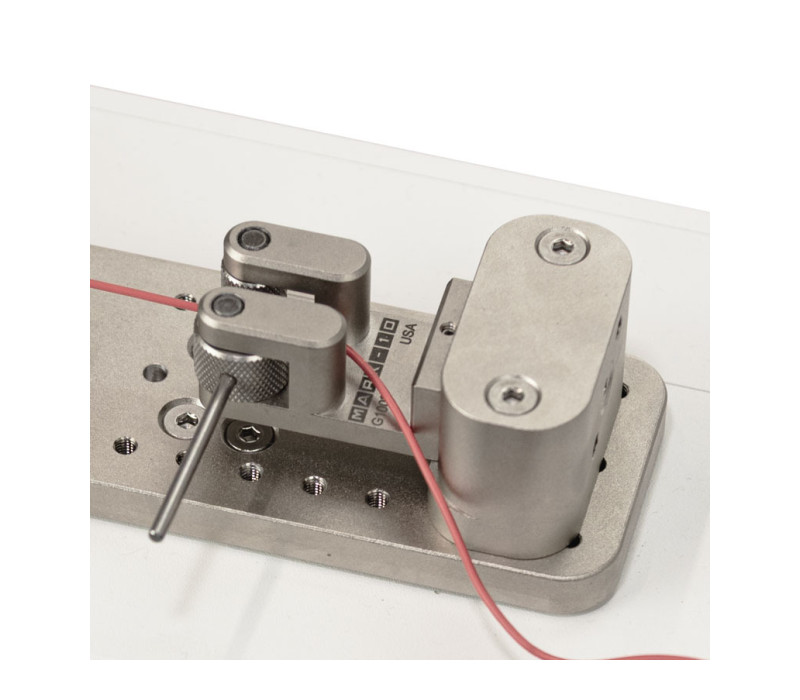

Ensemble de serrage à double galet AC1133. Des galets moletés à came maintiennent l'extrémité libre du fil. Remplacez le serrage à pièce standard. Basé sur le modèle de serrage G1002

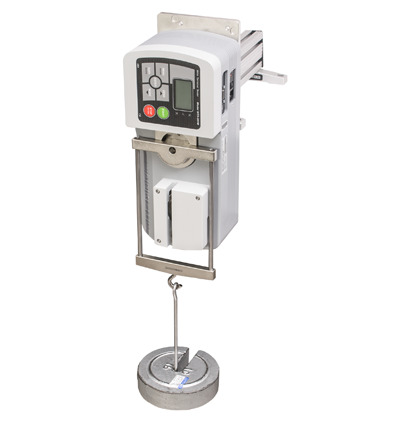

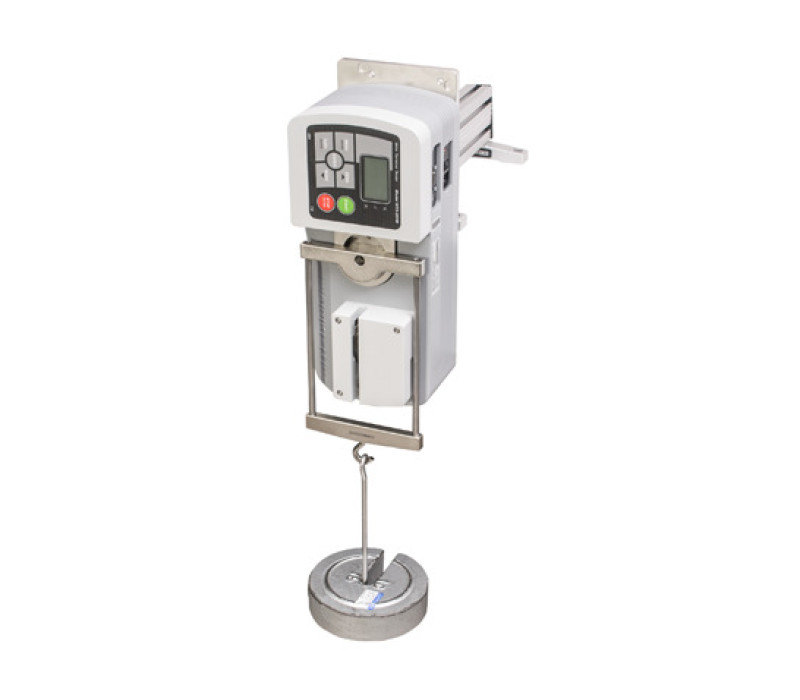

Un testeur est présenté monté sur un kit d'étalonnage AC1049. Les poids ne sont pas disponibles chez Mark-10

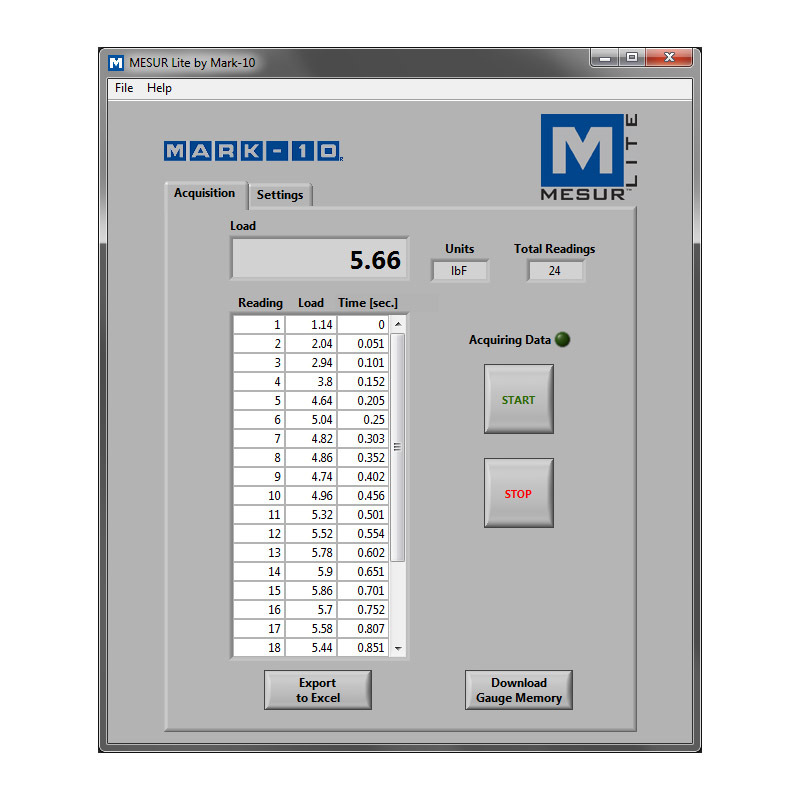

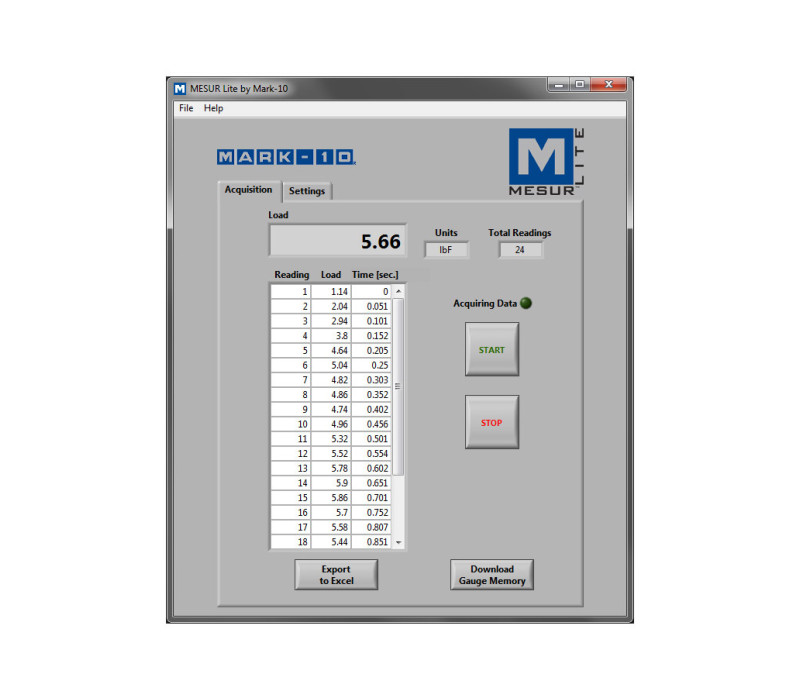

MESUR® Lite est un programme de collecte de données de base qui tabule les données reçues d'une jauge de force ou de couple Mark-10 et permet l'exportation des données vers Excel

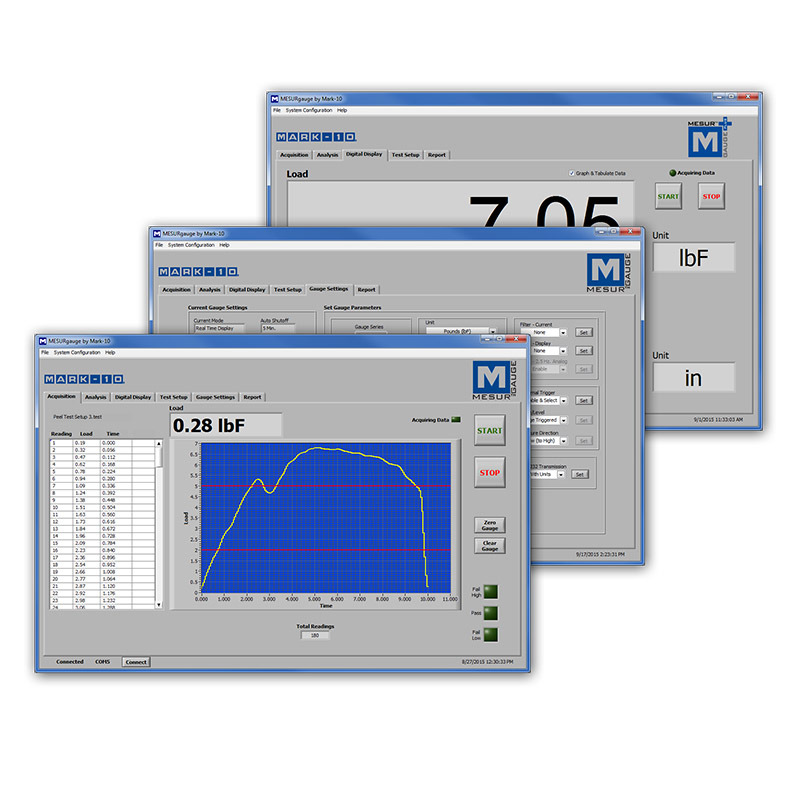

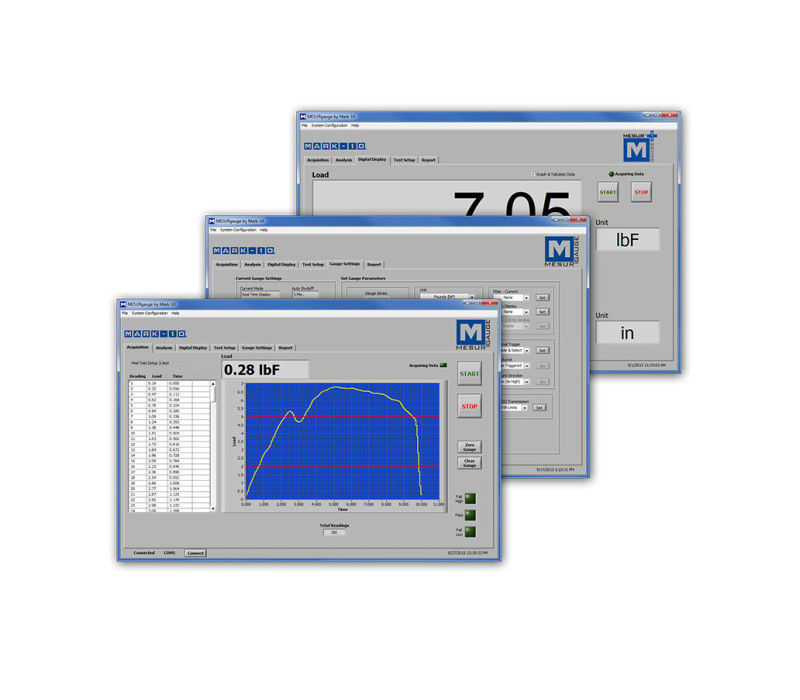

MESUR® Gauge est un logiciel avancé de collecte de données conçu pour interagir avec les jauges et bancs d'essai Mark-10. Il permet de tabuler et de tracer la charge en fonction du temps, et offre de nombreux outils gérés de configuration, d'analyse et de reporting

WT-205M Testeur de traction motorisé pour cosses serties

Note importante : le modèle WT3-201M est discontinué et remplacé par le WT-205M.

Le WT-205M est un testeur de traction motorisé pour cosses serties, conçu pour réaliser des essais destructifs et non destructifs en conformité totale avec les normes UL, ISO, ASTM, SAE et MIL. Cet instrument avancé mesure avec précision des forces jusqu’à 1.000 N (200 lbF) et intègre des fonctions automatisées pour optimiser le processus d’essai, garantissant une parfaite régularité et répétabilité.

Caractéristiques principales

Grande capacité de mesure : Jusqu’à 1.000 N (200 lbF) avec fonctionnement motorisé précis.
Affichage avancé : Écran LCD graphique rétroéclairé affichant les valeurs en temps réel et de pic, les unités sélectionnables et les indicateurs de conformité.
Configuration flexible : Prise en charge des modes “pull-to-break”, “pull-to-load” et “hold-at-load” (en option).
Automatisation des tests : Retour automatique après rupture, fonction de remise à zéro et stockage des données avec transfert possible.
Connectivité complète : Ports USB, RS-232, Mitutoyo (Digimatic) et sorties analogiques pour une acquisition fluide des données.
Mémoire et profils : Jusqu’à 2.000 mesures avec horodatage (en option) et 500 profils de test enregistrés (en option).
Support ajustable : Convient aux câbles jusqu’à AWG 3 (6,3 mm) grâce à une pince à coin auto-réglable.
Sécurité du système : Accès protégé par mot de passe pour éviter toute modification non autorisée et préserver l’intégrité des données.

Avantages clés

Efficacité opérationnelle : Réduction du temps d’essai grâce aux fonctions de retour et de post-rupture automatiques.
Précision et fiabilité : Une fréquence d’échantillonnage de 7.000 Hz garantit la capture exacte de la force maximale.
Logiciel inclus : Livré avec MESUR® Lite pour l’enregistrement, l’exportation directe vers Excel et l’affichage graphique des résultats.
Applications variées : Compatible avec un large éventail de types de fils et d’isolants (test d’échantillon recommandé avant achat).

Souhaitez-vous recevoir un devis personnalisé ou vérifier la compatibilité de vos échantillons ? Contactez-nous.

€ 4.490,00

Commandez maintenant

Compatibilité du profil de test: stocke jusqu'à 500 configurations de test pour diverses applications (fonctionnalité facultative)
Indicateurs visuels et sonores: Voyants LED verts/rouges et alarmes configurables pour les tests avec limites programmées

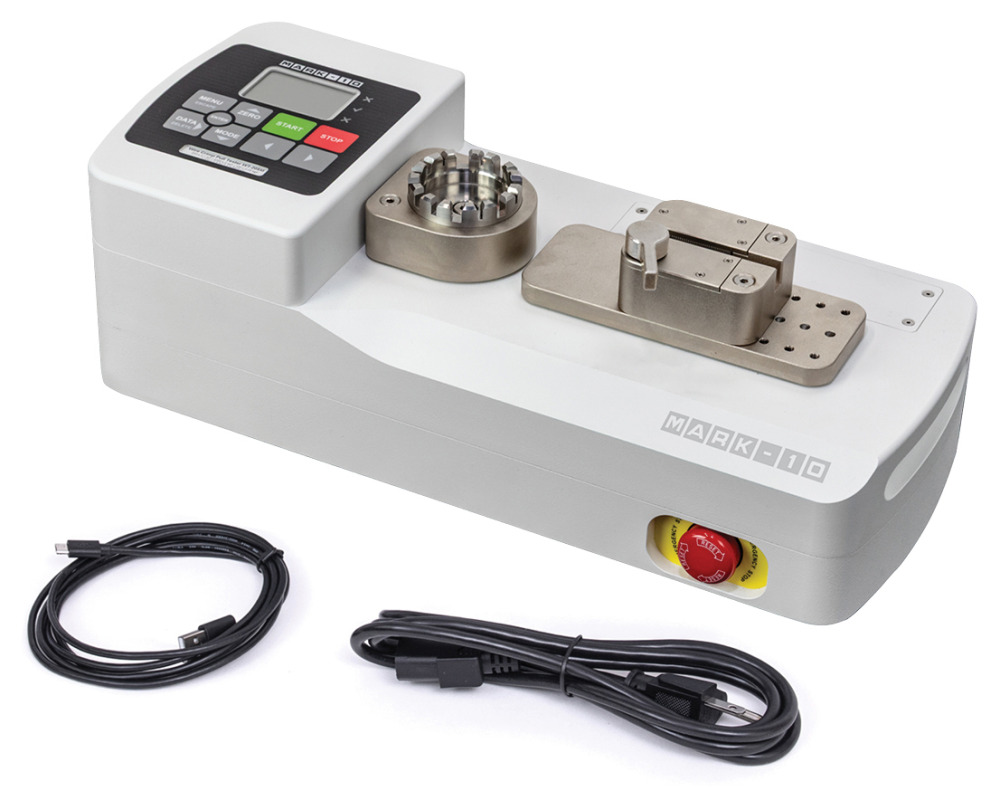

Le WT-205M Testeur de traction motorisé pour cosses serties est fourni tel qu’illustré à gauche et comprend les accessoires standards suivants :

Câble USB
Cordon d’alimentation
Certificat d’étalonnage du fabricant (sans données)
Manuel d’utilisation
Logiciel de base de collecte de données MESUR® Lite
Option : Certificat d’étalonnage avec valeurs mesurées (disponible sur demande)

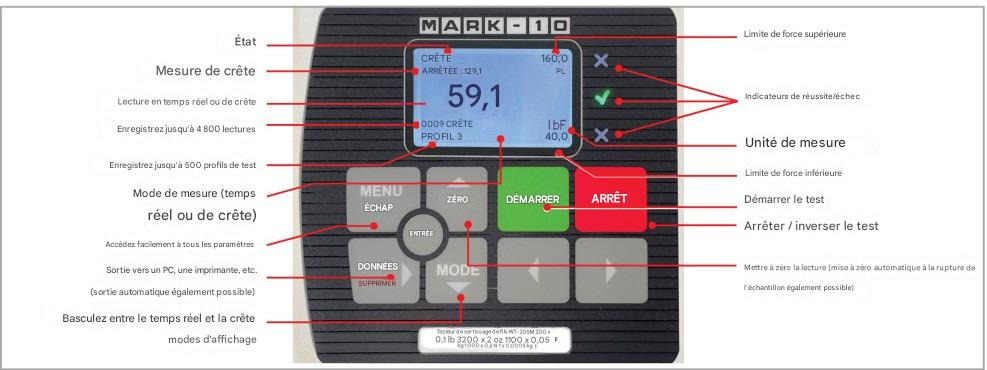

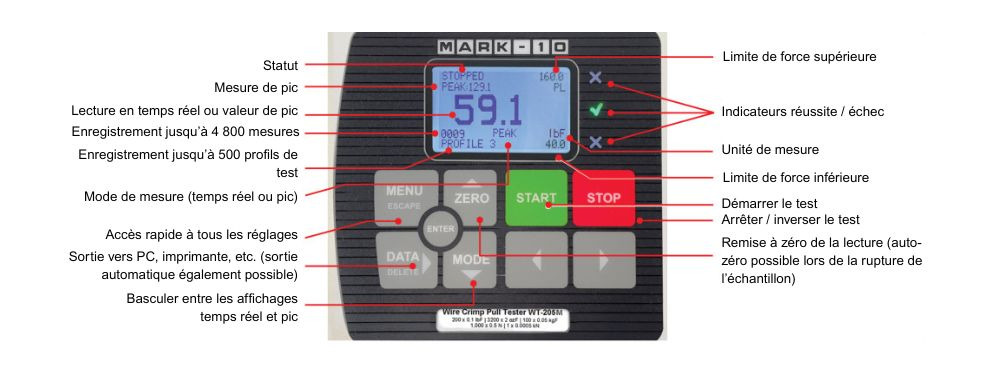

Commandes et indicateurs

wt205m_controls-1

Fonctions optionnelles

Fonction	Référence	Description
Profils	WF010	Permet d’enregistrer et de rappeler des ensembles complets de paramètres de test, incluant vitesse, limites de conformité, unités de mesure, etc. Jusqu’à 500 profils peuvent être enregistrés pour un rappel rapide.
Traction jusqu’à charge	WF011	L’appareil s’arrête automatiquement lorsque la charge cible définie est atteinte, garantissant un contrôle précis lors des essais non destructifs.
Maintien de charge	WF012	Le testeur maintient une charge définie pendant une durée prédéterminée, idéal pour tester la rétention des bornes ou la stabilité à long terme.
Horodatage	WF013	Ajoute automatiquement la date et l’heure à chaque donnée enregistrée pour assurer la traçabilité et la documentation.
Pack complet d’options	WFCOMP-205M	Comprend toutes les fonctions optionnelles ci-dessus à un tarif préférentiel.
Chacune de ces fonctions optionnelles peut être achetée lors de la commande ou activée ultérieurement sur site via une procédure logicielle simple. Le testeur est livré en mode Démonstration, pendant lequel toutes les fonctions optionnelles sont activées pendant 160 heures d’utilisation.

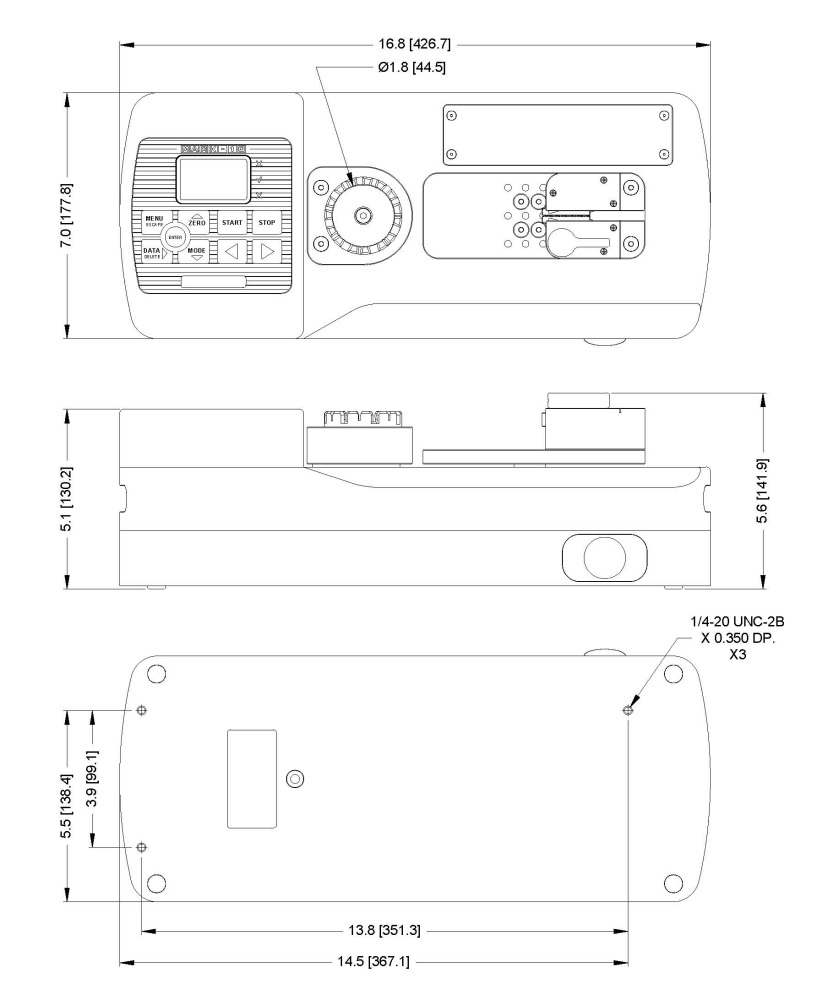

Dimensions du WT-205M

Le WT-205M Testeur de traction motorisé pour cosses serties présente un design compact de table avec un boîtier en aluminium robuste garantissant une grande stabilité pendant l’utilisation tout en conservant un encombrement minimal. Sa conception en fait un instrument idéal pour les environnements de production et de laboratoire où l’efficacité de l’espace et la répétabilité sont essentielles.

Longueur totale : 426,7 mm (16,8 in)
Largeur : 177,8 mm (7,0 in)
Hauteur : 130,2 mm (5,1 in) – 141,9 mm (5,6 in)
Dimensions de la base : 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
Trous de fixation : Trois filetages 1/4-20 UNC-2B × 0,350 in de profondeur
Poids (env.) : 7,0 kg (15,4 lb)

Grâce à sa construction solide et à son format compact, le WT-205M peut être facilement intégré dans des bancs d’essai, stations d’étalonnage ou installations de contrôle qualité, assurant des performances constantes et fiables à chaque mesure.

Guide de démarrage rapide du WT-205M

Fiche technique du WT-205M

Manuel d'utilisation du WT-205M

Exemple de code C#

VI d'écriture/lecture série LabVIEW

Déclaration de conformité CE

Déclaration de conformité UKCA

Capacité x Résolution	1000 x 0,5 N \| 1 x 0,0005 kN
Précision	± 0,2 % de la pleine échelle
Plage de calibres de fil	0,3 - 6,3 mm de diamètre, isolation comprise
Plage de longueur d'échantillon	53,3 mm, hors terminaison
Allongement max.	58,4 mm
Plage de vitesse	Vitesse d'essai: 10 - 300 mm/min [0,4 - 12,0 po/min] Vitesse d'approche/retour: 300 - 625 mm/min [12,0 - 25,0 po/min] Vitesse de retour: 300 - 1 125 mm/min [12,0 -45,0 po/min]
Précision du réglage de la vitesse	± 0,2 %
Variation de vitesse avec charge	±0% [Entraînement par moteur pas à pas]
Pouvoir	Entrée universelle 80-240 VCA, 50/60 Hz
Taux d'échantillonnage	7 000 Hz
Résultats	USB / RS-232: configurable jusqu'à 115 200 bauds. Mitutoyo: BCD série compatible avec tous les appareils compatibles Mitutoyo SPC Analogique: ± 1 VCC à pleine capacité, ± 0,25 % de la pleine échelle Usage général: trois sorties à drain ouvert, une entrée. Points de consigne : trois lignes de drain ouvertes
Protection contre les surcharges	Le moteur s'arrête à 120 % de la pleine échelle du capteur de force (l'écran affiche « OVER » à 110 % et plus)
Poids	12,7 kg
Poids d'expédition	15 kg
Exigences environnementales	5 - 40 °C, humidité maximale de 96 %, sans condensation
Garantie	3 ans

Produits

Article	Nom du produit	Prix	Quantité	Action
140214	WT-205M Motorized Wire Terminal Tester - 1000 N - Protection contre les surcharges: 150% de l’échelle totale - Ports de sortie: USB, RS-232, Mitutoyo, analogique - Diamètre du fil: AWG 30 - AWG 3 / 0,3 - 6,3 mm ' title='Description'>	€ 4.490,00

Accessoires

Article	Nom du produit	Prix
133953	Long Form NIST certificate with data (ordered with a new gauge)	€ 78,00
140215	WF010 - Save multiple profiles (optional function for WT-205 and WT-205M)	€ 822,00
140216	WF011 - Pull to load (optional function for WT-205M)' title='Description'>	€ 620,00
140217	WF012 - Load holding (optional function for WT-205M)' title='Description'>	€ 927,00
140218	WF013 - Date & time stamp (optional function for WT-205 and WT-205M)	€ 569,00
140221	AC1135 Ring terminal fixture for WT-205(M)	€ 202,00
140219	WFCOMP-205M - Complete options package (optional function for WT-205M)	€ 1.910,00
140222	AC1136 Machinable blank terminal fixture for WT-205(M)	€ 184,00
140225	AC1134 Bollard Grip Assembly	€ 780,00
140226	AC1133 Dual roller grip assembly	€ 321,00
140227	AC1132 Wedge grip assembly	€ 684,00
140224	AC1137-2 - Carrying case for WT-205M	€ 404,00
134222	AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)	€ 918,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

WT-205M Testeur de traction motorisé pour cosses serties

Caractéristiques

Dimensions

Spécifications

Fonctions optionnelles

WTT Dynamomètre de traction pour cosses

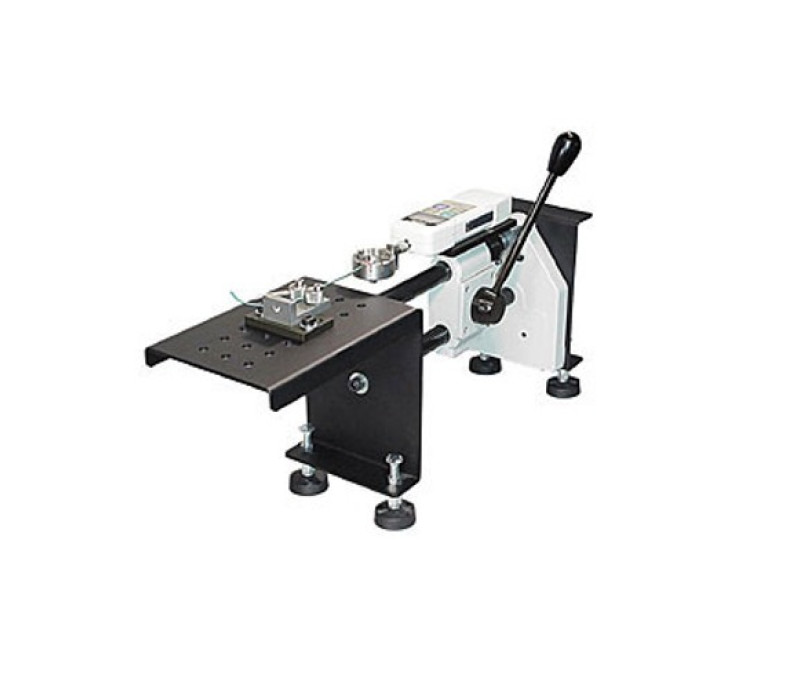

WTT-HD Banc de test de connectique horizontal et robuste
