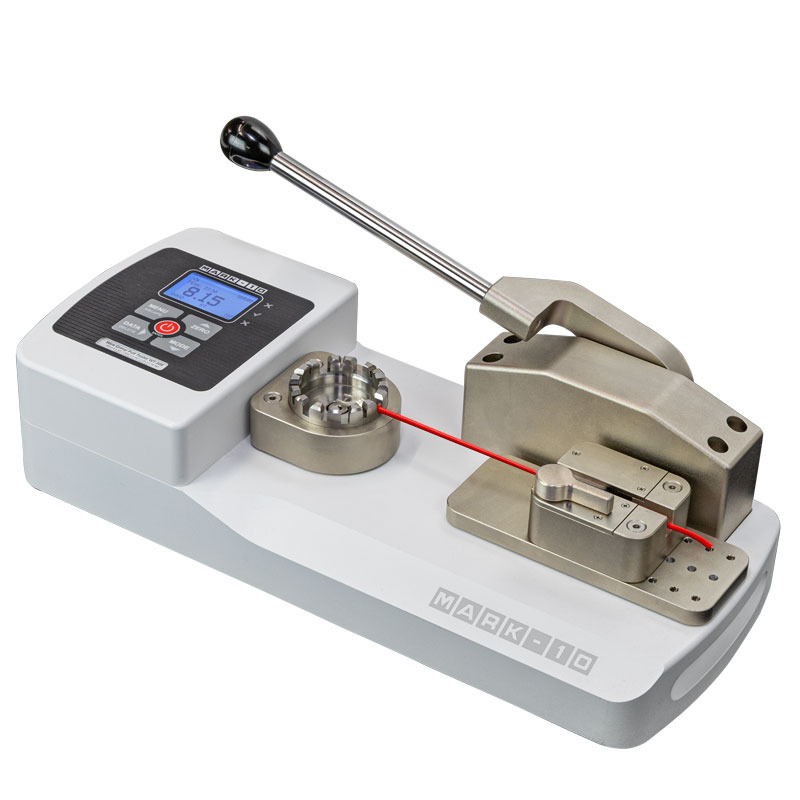

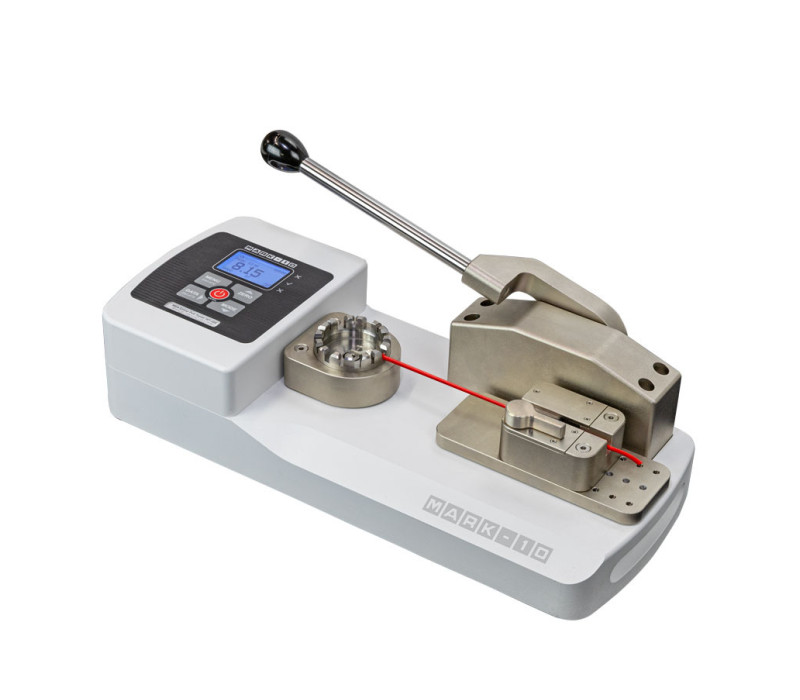

    WT-205 Testeur manuel de traction de cosses

    Remarque importante : Le modèle WT3-201E a été discontinué et remplacé par le WT-205.

    Le WT-205 est un testeur manuel de traction de cosses – également appelé testeur de traction de bornes serties – conçu pour mesurer avec précision les forces de traction sur les bornes de câbles, pour des tests destructifs et non destructifs. Le levier manuel permet d’appliquer des forces jusqu’à 200 lbF (1.000 N) et garantit une conformité totale aux normes UL, ISO, ASTM, SAE et MIL.

    Caractéristiques principales :

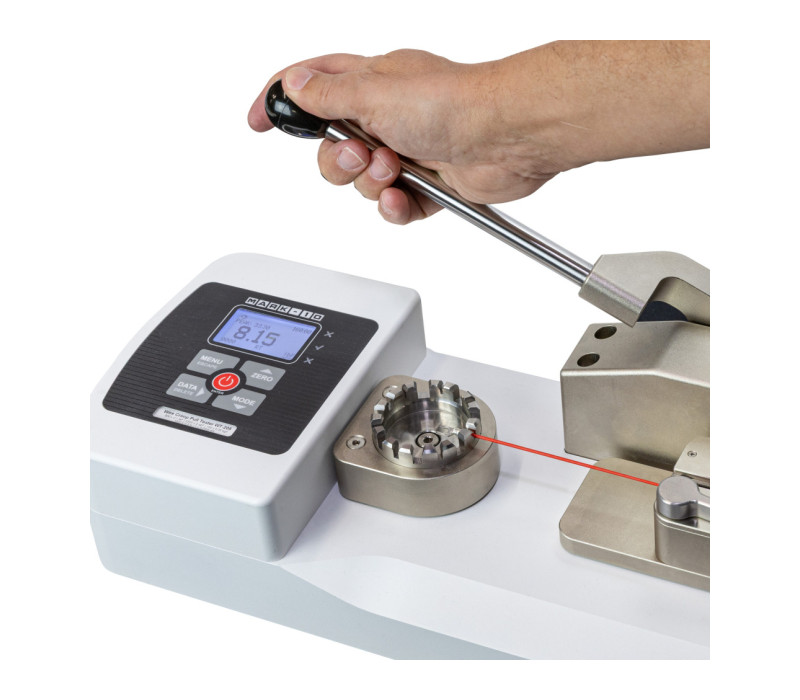

    • Haute capacité : Mesure jusqu’à 1.000 N (200 lbF) à l’aide d’un levier manuel fluide et ergonomique.

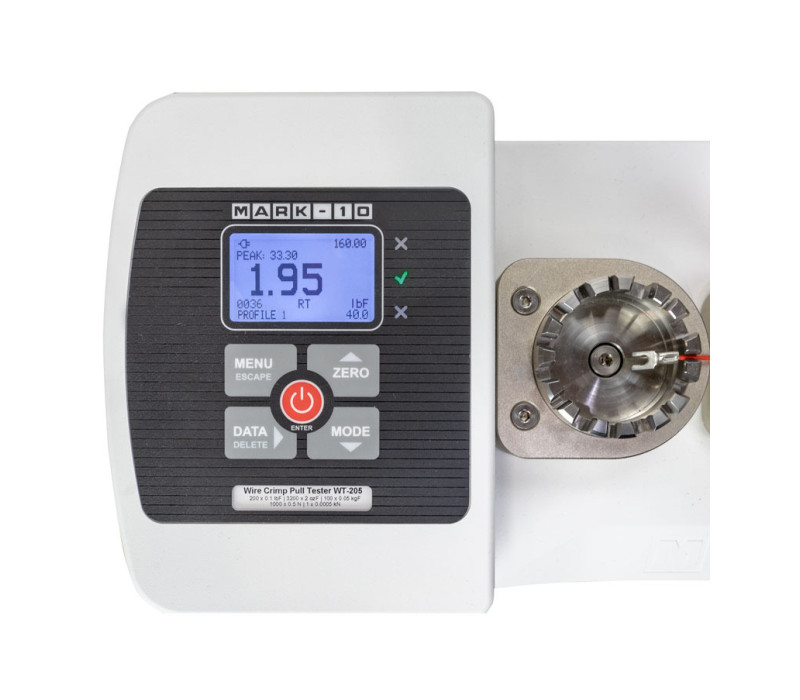

    • Affichage précis : Écran LCD graphique rétroéclairé affichant les valeurs en temps réel et les pics de force pour une interprétation claire.
    • Sorties polyvalentes : Ports USB, RS-232, Mitutoyo (Digimatic) et analogique pour une collecte de données simplifiée.
    • Mémoire intégrée : Enregistre jusqu’à 1.000 mesures avec analyse statistique et calcul automatique de la moyenne.
    • Détection automatique de rupture : Détecte la rupture du fil, enregistre les valeurs de pic et réinitialise automatiquement après chaque test.

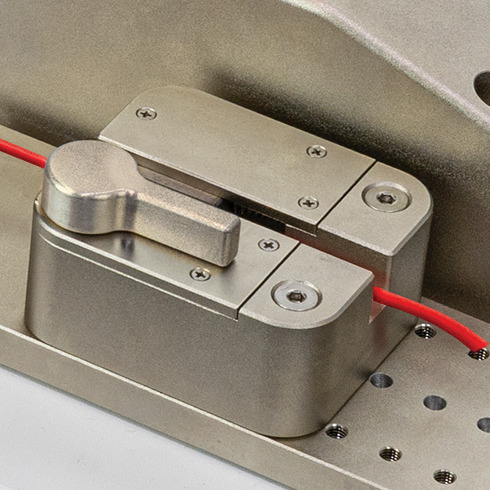

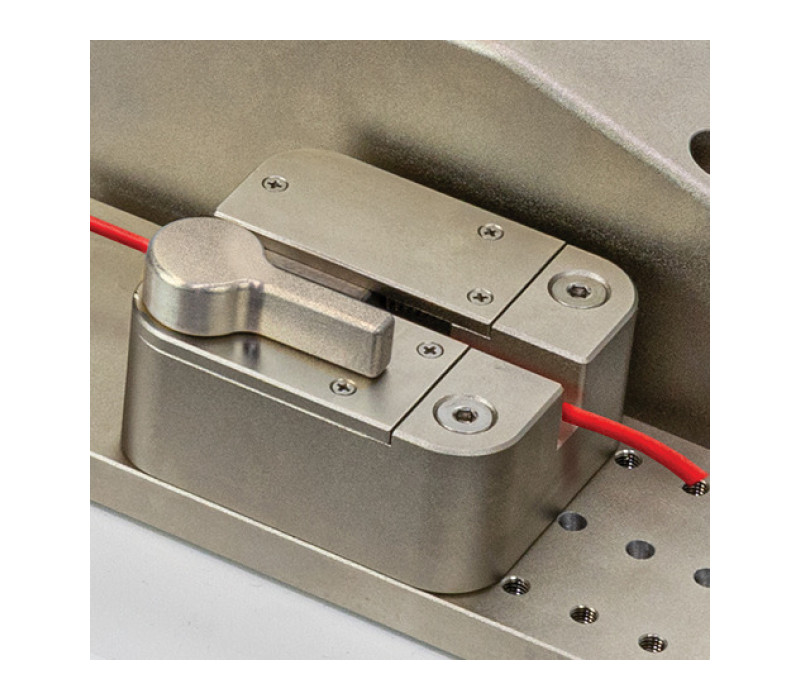

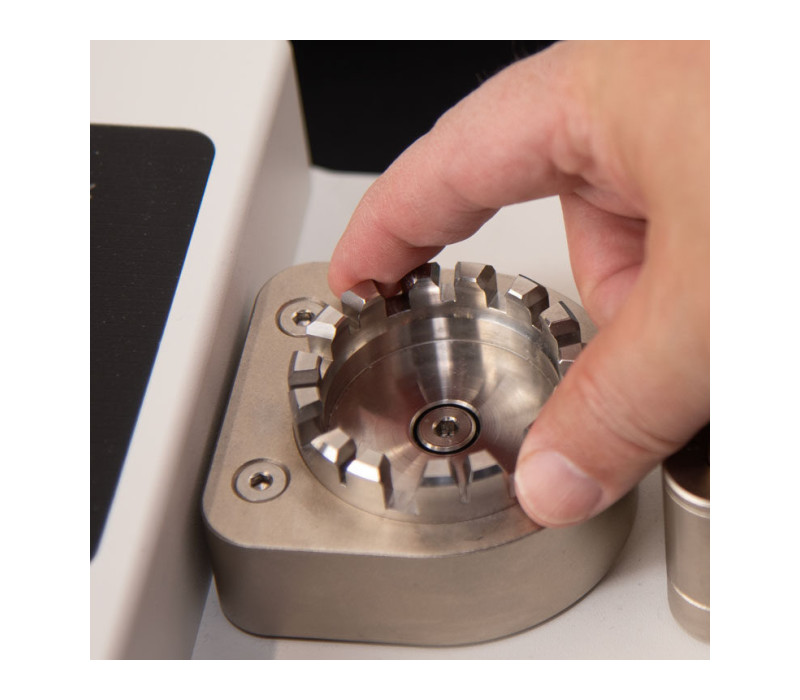

    • Support réglable : Livré avec une plaque à fente standard pour cosses jusqu’à 6,3 mm (AWG 3) et une pince à coin auto-ajustable.
    • Configuration personnalisable : Limites programmables avec indicateurs LED vert/rouge et alertes sonores configurables pour un contrôle qualité rapide.
    Avantages clés :

    • Conformité aux normes : Conforme aux normes UL 486A/B et à d’autres standards internationaux de test.
    • Efficacité des tests : Réduit le temps de cycle grâce aux fonctions automatiques d’enregistrement et de réinitialisation après chaque test.
    • Portabilité et flexibilité : Conception compacte et ergonomique adaptée aux essais sur table ou sur site, pour différents diamètres et isolants de fils.


    Contactez-nous pour plus d’informations ou pour demander un devis personnalisé. Notre équipe technique vous aidera à configurer le WT-205 selon vos besoins spécifiques de test.
    € 2.796,00
    Commandez maintenant
    • Taux d'échantillonnage: 7 000 Hz pour une capture précise de la force de crête
    • Protection par mot de passe: empêche les modifications non autorisées des paramètres de test
    • Trous de montage: intégrés pour un montage sécurisé sur le plan de travail

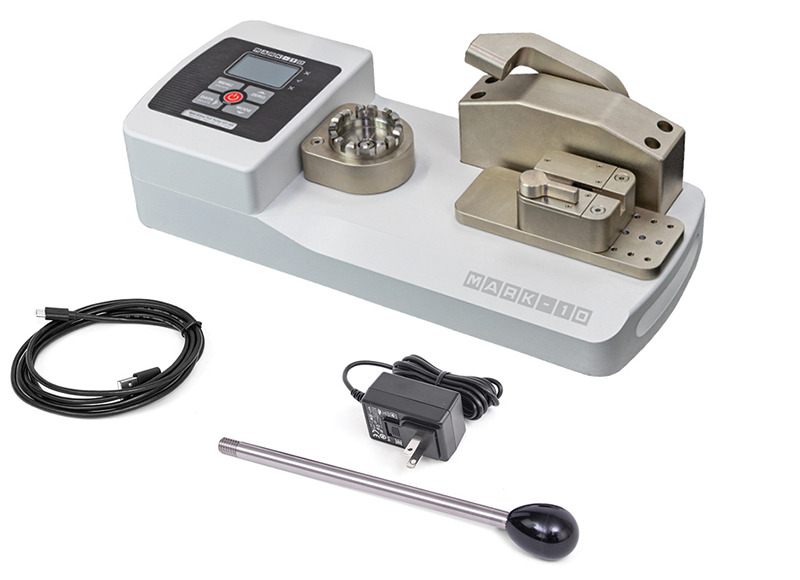

    Kit complet
    Le testeur de sertissage de fil WT-205 est expédié comme indiqué à gauche et comprend les accessoires suivants:
    • Levier amovible
    • câble USB
    • Batterie
    • Adaptateur secteur
    • Certificat d'étalonnage du fabricant (sans données)
    • Manuel



    • (Certificat d'étalonnage avec données - disponible en option )

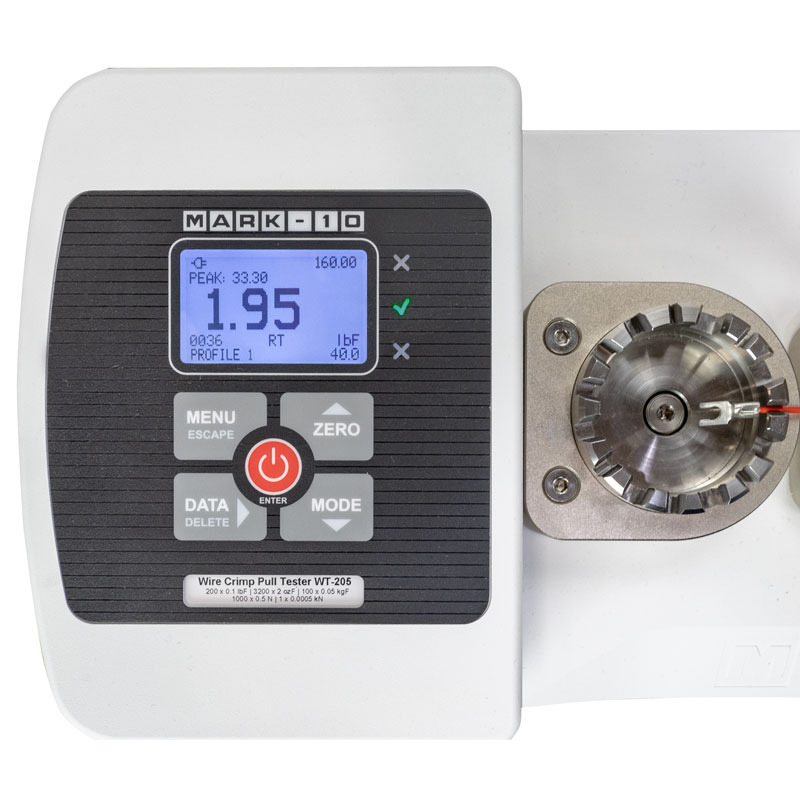

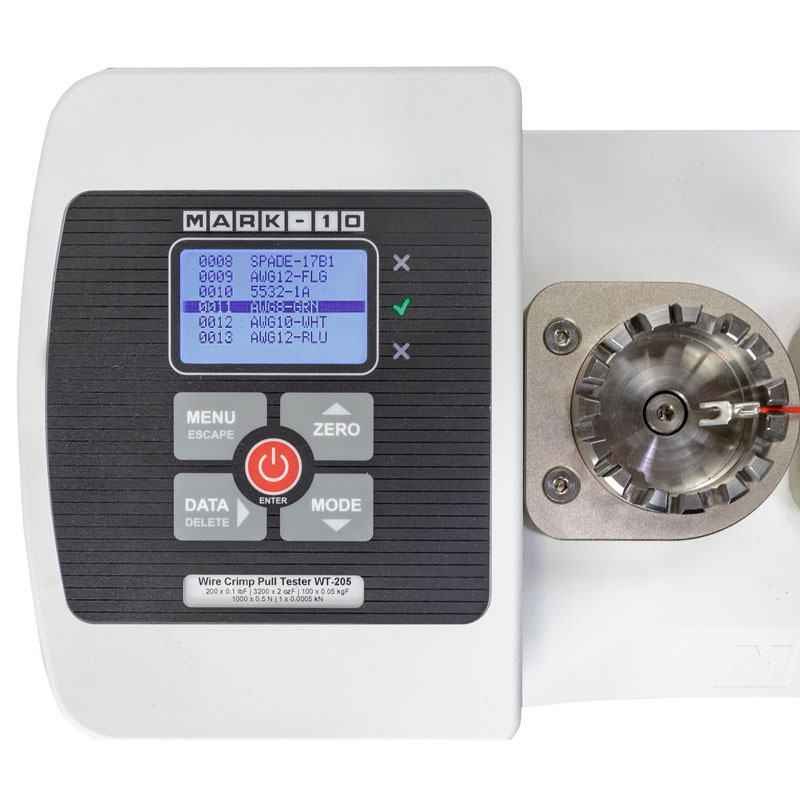

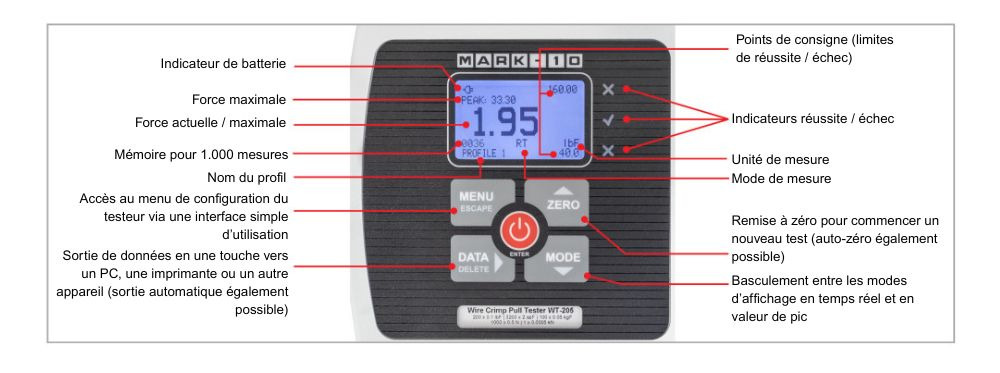

    Commandes et indicateurs

    wt205_controls with id text

    Fonctions optionnelles

    Fonctions optionnelles

    FonctionCodeDescription

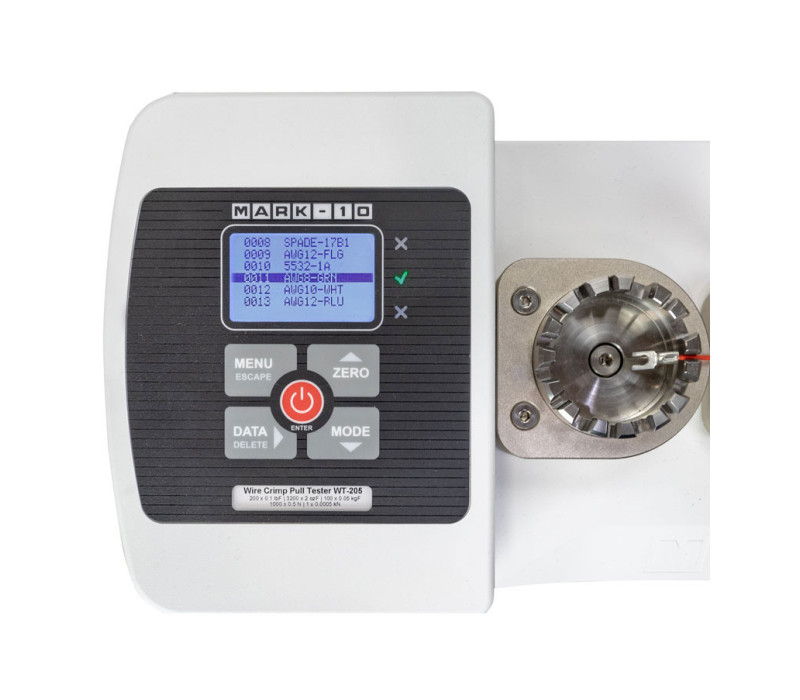

    ProfilsWF010Permet d’enregistrer et de rappeler des ensembles de paramètres de test tels que la vitesse, les limites de réussite/échec, les unités de mesure, etc. Jusqu’à 500 profils peuvent être enregistrés.
    HorodatageWF013Applique automatiquement une date et une heure à chaque point de données enregistré.
    Pack complet d’optionsWFCOMP-205Inclut toutes les fonctions optionnelles mentionnées ci-dessus.

    Chacune de ces fonctions optionnelles peut être achetée lors de la commande ou activée ultérieurement via un simple processus d’activation logicielle. Un pack complet d’options est également disponible, offrant toutes les fonctions à un tarif préférentiel.

    **Le testeur est livré en mode démonstration, durant lequel toutes les fonctions optionnelles sont activées pendant 160 heures d’utilisation.**

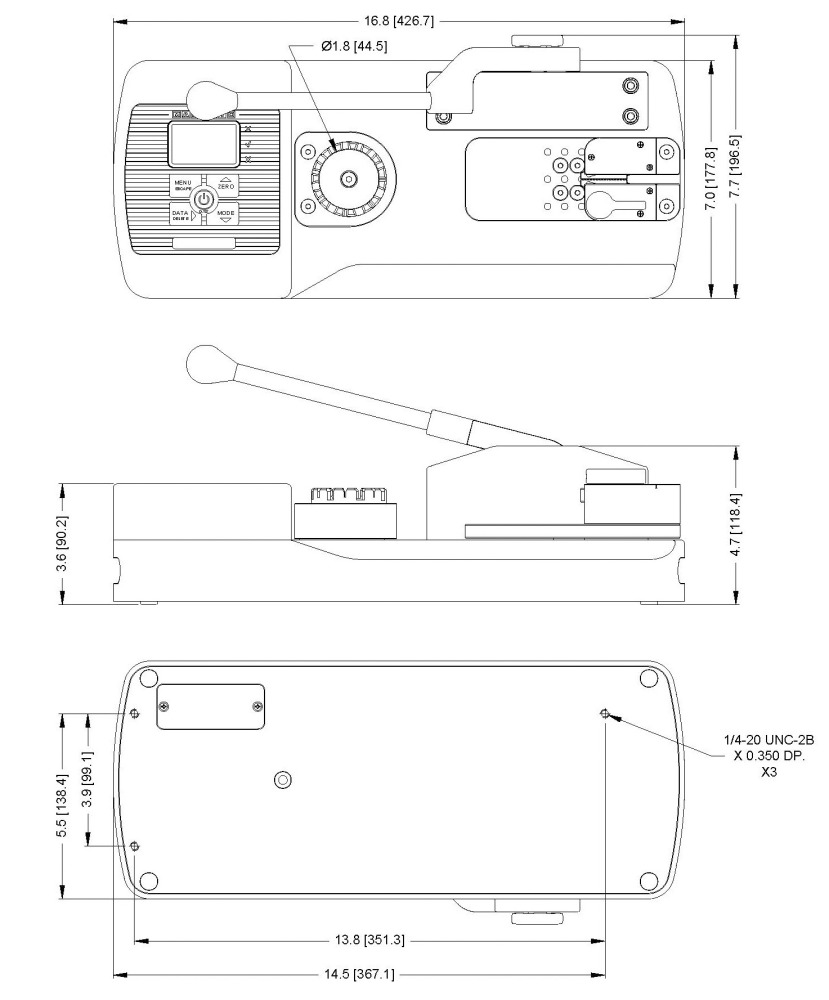

    Dimensions du WT-205
    Dimensions-Dimensions du WT-205

    Le WT-205 Manual Crimp Pull Tester présente un design compact de table, idéal pour les environnements de production et de laboratoire. Son boîtier en aluminium robuste assure une excellente stabilité pendant les essais tout en conservant un poids léger pour un déplacement aisé.

    • Longueur totale : 426,7 mm (16,8 in)
    • Largeur : 177,8 mm (7,0 in) – 195,6 mm (7,7 in) levier inclus
    • Hauteur : 90,2 mm (3,5 in) – 118,4 mm (4,7 in) selon la position du levier
    • Dimensions de la base : 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
    • Trous de fixation : Trois filetages 1/4-20 UNC-2B × 0,350 in de profondeur
    • Poids (env.) : 6,5 kg (14,3 lb)



    Grâce à son format compact, le WT-205 peut être facilement intégré dans des postes de travail ou des configurations portables d’étalonnage sans compromettre la précision des tests ni l’ergonomie de l’opérateur.

    Guide de démarrage rapide du WT-205
    Fiche technique du WT-205
    Manuel d'utilisation du WT-205
    Exemple de code C#
    VI d'écriture/lecture série LabVIEW
    Déclaration de conformité CE
    Déclaration de conformité UKCA
    Capacité x Résolution1000 x 0.5 N
    1 x 0.0005 kN
    200 x 0.1 lbF
    3200 x 2 ozF
    100 x 0.05 kgF
    Précision± 0,2 % de la pleine échelle
    Plage de diamètre de fil 0,3 - 6,3 mm
    Longueur minimale de l'échantillon53,3 mm, hors terminaison
    Allongement maximal de l'échantillon43,2 mm
    PouvoirAdaptateur secteur: 100-240 V CA, 50-60 Hz, 0,3 A
    Batterie: NiMH rechargeable 8,4 V. L'indicateur de batterie faible apparaît lorsque le niveau de la batterie est faible et le testeur s'éteint automatiquement lorsque l'alimentation atteint un stade critique
    Autonomie de la batterie Rétroéclairage allumé: jusqu'à 7 heures d'utilisation continue
    Rétroéclairage éteint: jusqu'à 24 heures d'utilisation continue
    Taux d'échantillonnage 7000 Hz

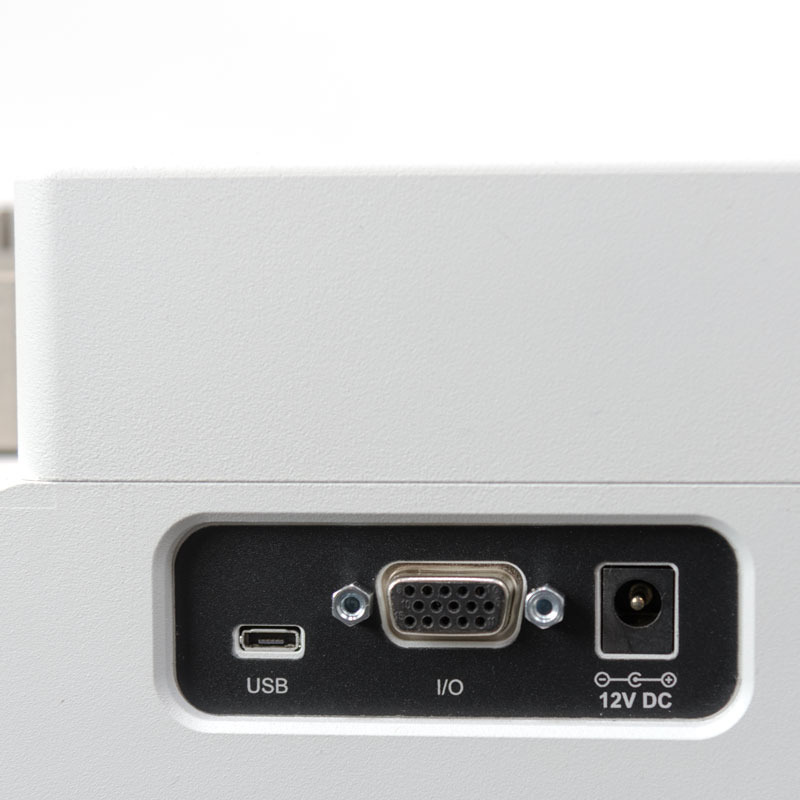

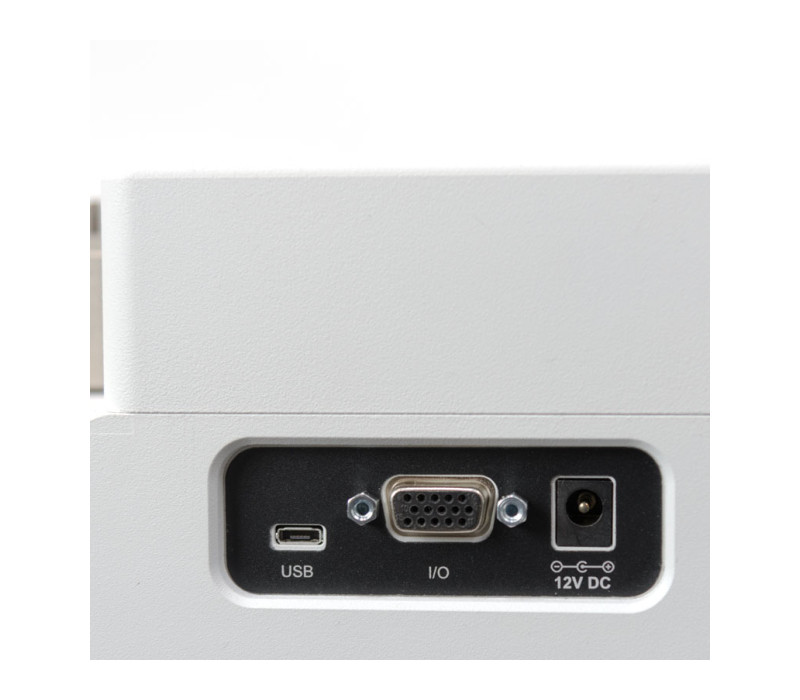

    RésultatsUSB / RS-232: configurable jusqu'à 115 200 bauds.
    Mitutoyo (Digimatic): BCD série compatible avec tous les appareils compatibles Mitutoyo SPC.
    Analogique: ± 1 VCC, ± 0,25 % de la pleine échelle à pleine capacité.
    Points de consigne: trois lignes de drain ouvertes.
    Surcharge de sécurité150 % de la pleine échelle (l'écran affiche « OVER » à 110 % et plus)
    Poids7,3 kg
    Poids d'expédition11 kg
    Garantie3 ans

    Produits associés

    Parcourir les produits associés

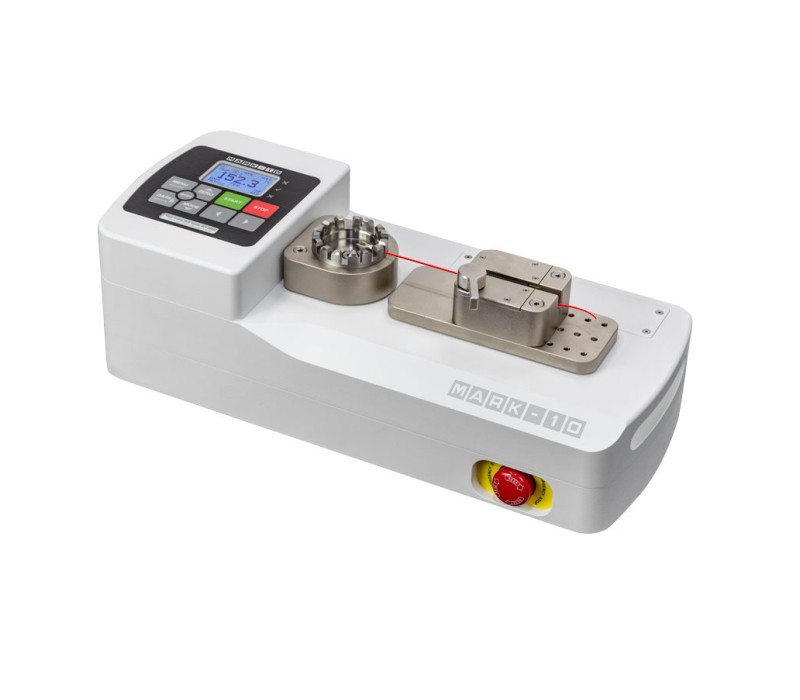

    WT-205M Testeur de traction motorisé pour cosses serties

    WT-205M Testeur de traction motorisé pour cosses serties

    Accessoires

    Parcourir les accessoires

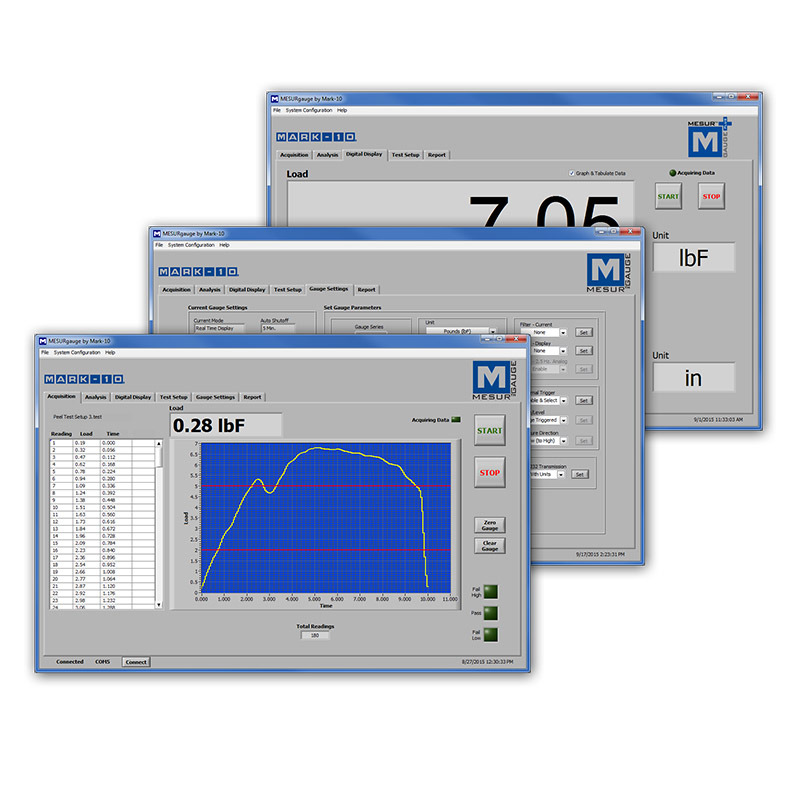

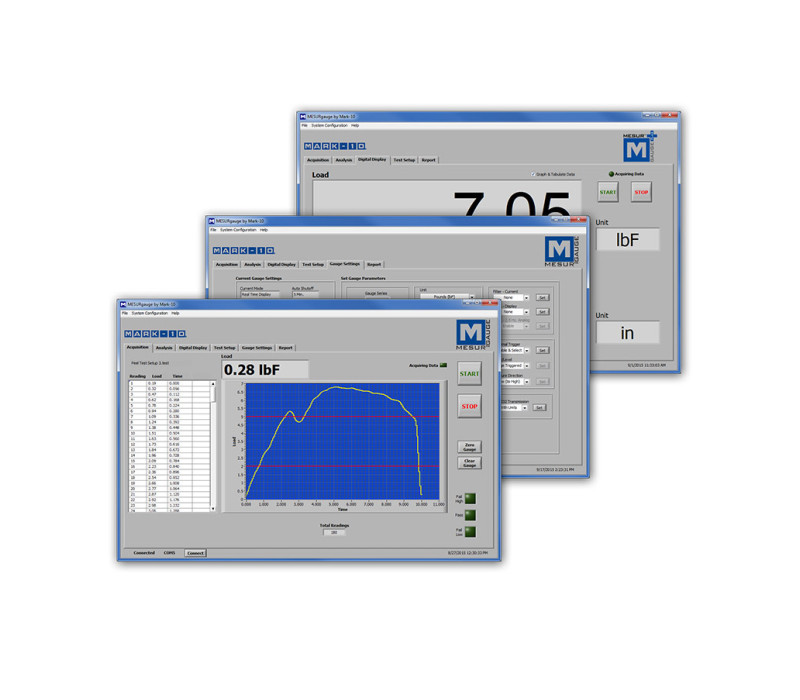

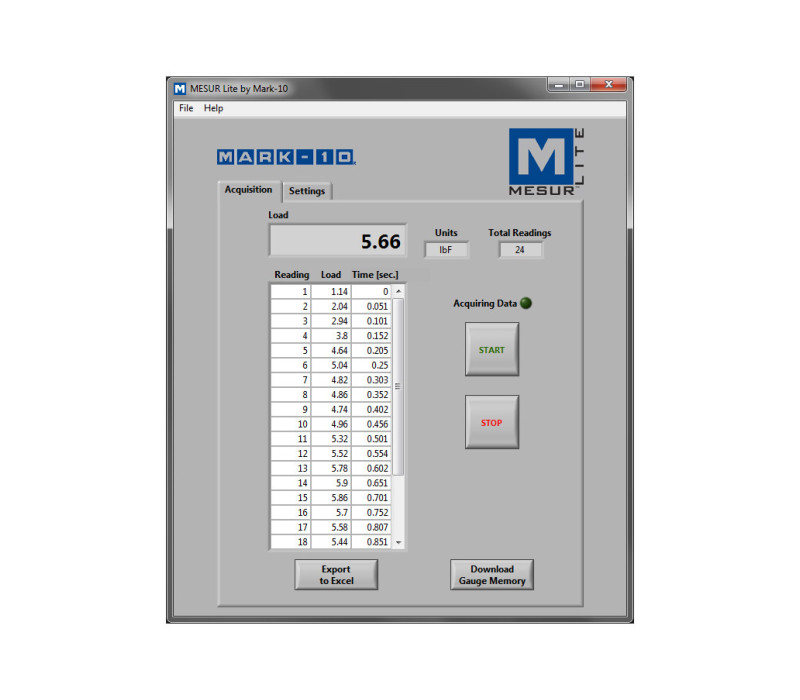

    MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement
    MESURgauge Mesurgauge Logiciel d'analyse de charge et de déplacement

    Commandez maintenant

    Produits
    Article Nom du produit Prix  Quantité Action
    140202WT-205 Wire Terminal Tester - 1000 N € 2.796,00
    Accessoires
    Article Nom du produit Prix  Quantité Action
    133953Certificat NIST long format avec données (commandé avec une nouvelle jauge) € 80,00
    140215WF010 - Save multiple profiles (optional function for WT-205 and WT-205M) € 841,00
    140218WF013 - Date & time stamp (optional function for WT-205 and WT-205M) € 583,00
    140220WFCOMP-205 - Complete options package (optional function for WT-205) € 926,00

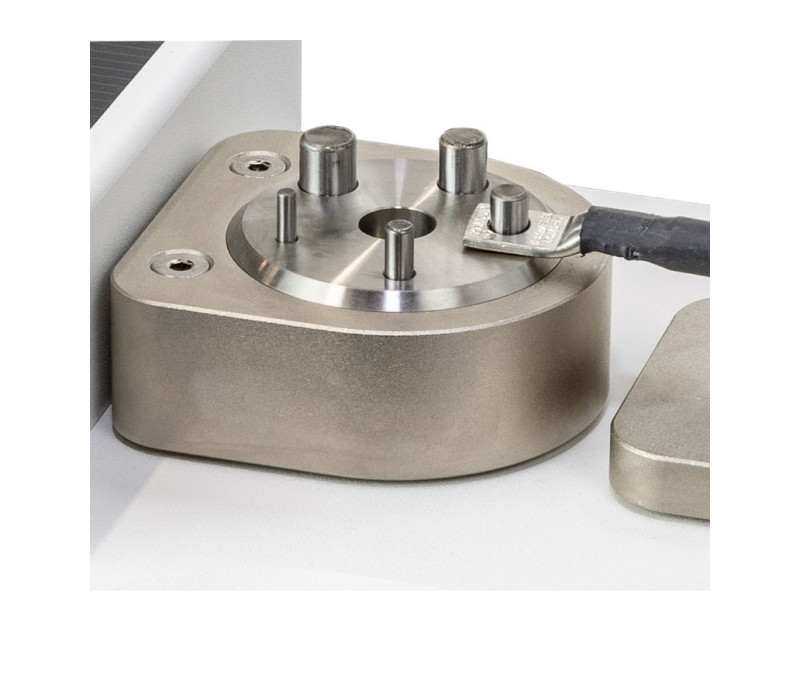

    140221AC1135 Ring terminal fixture for WT-205(M) € 207,00
    140223AC1137-1 - Carrying case for WT-205 € 414,00

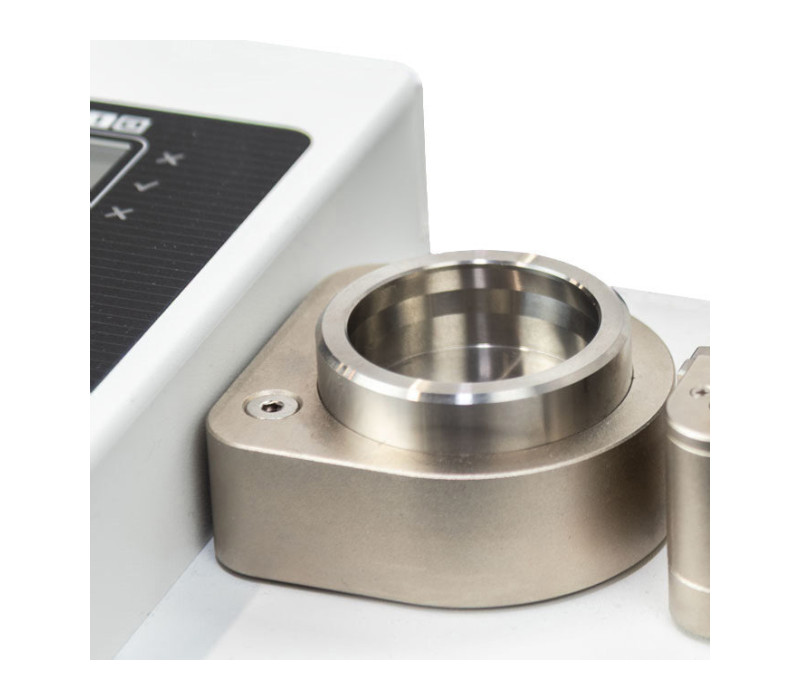

    140222AC1136 Machinable blank terminal fixture for WT-205(M) € 188,00

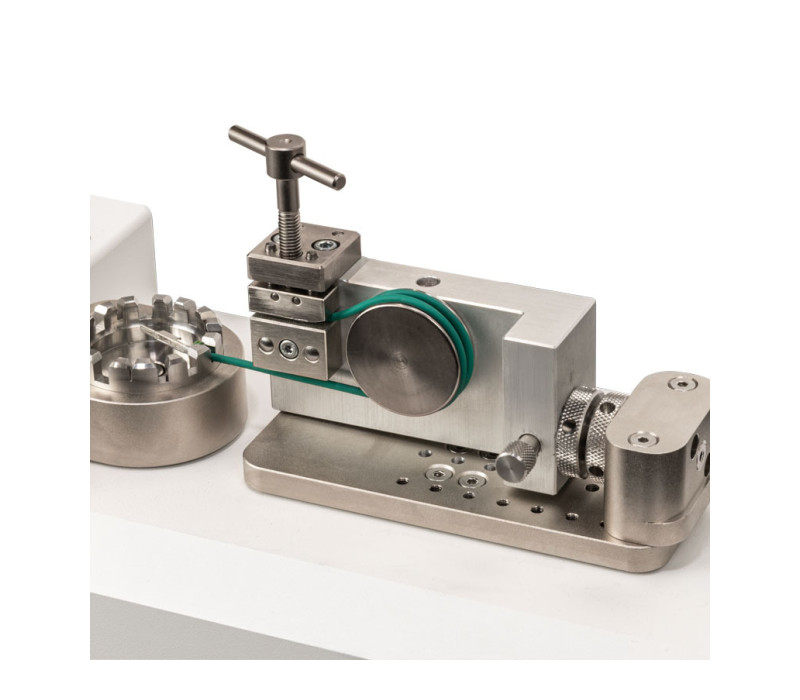

    140225AC1134 Bollard Grip Assembly € 799,00

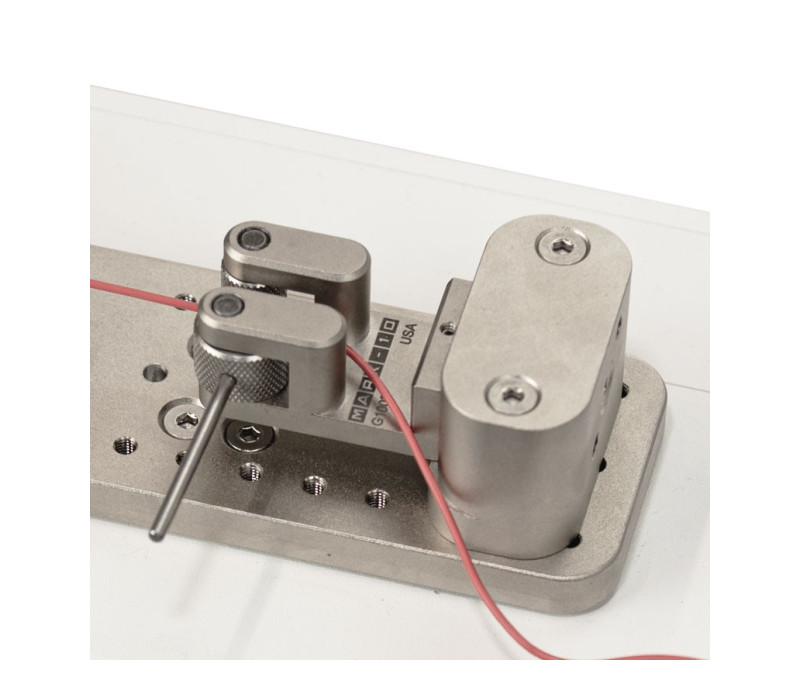

    140226AC1133 Dual roller grip assembly € 329,00
    140227AC1132 Wedge grip assembly € 700,00

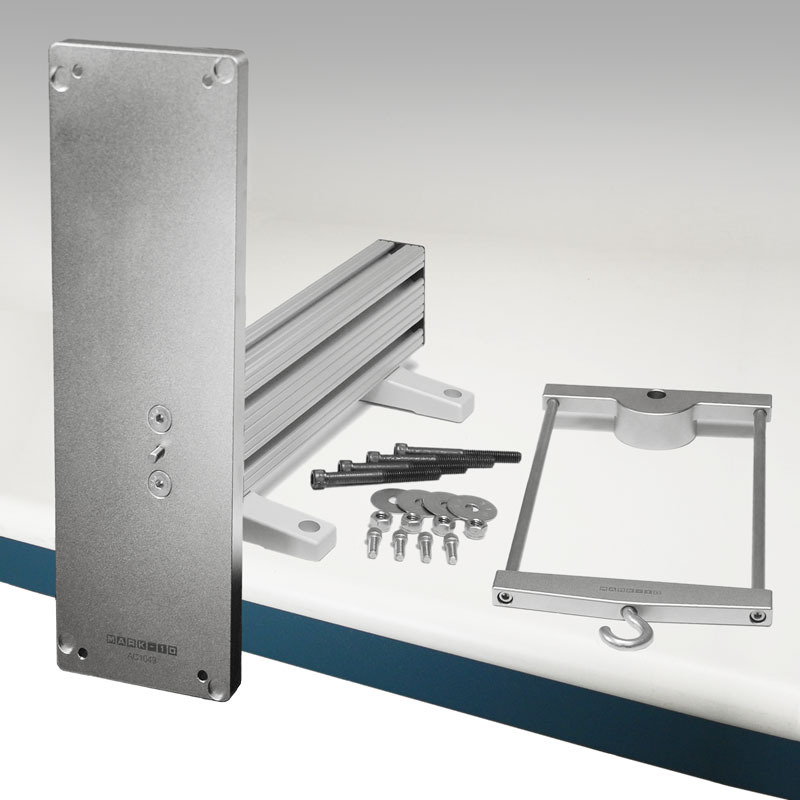

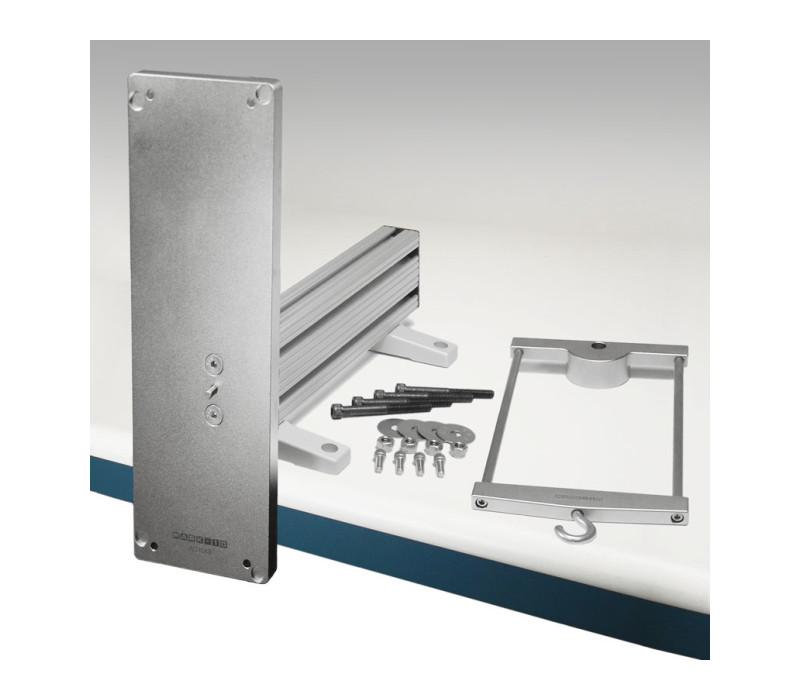

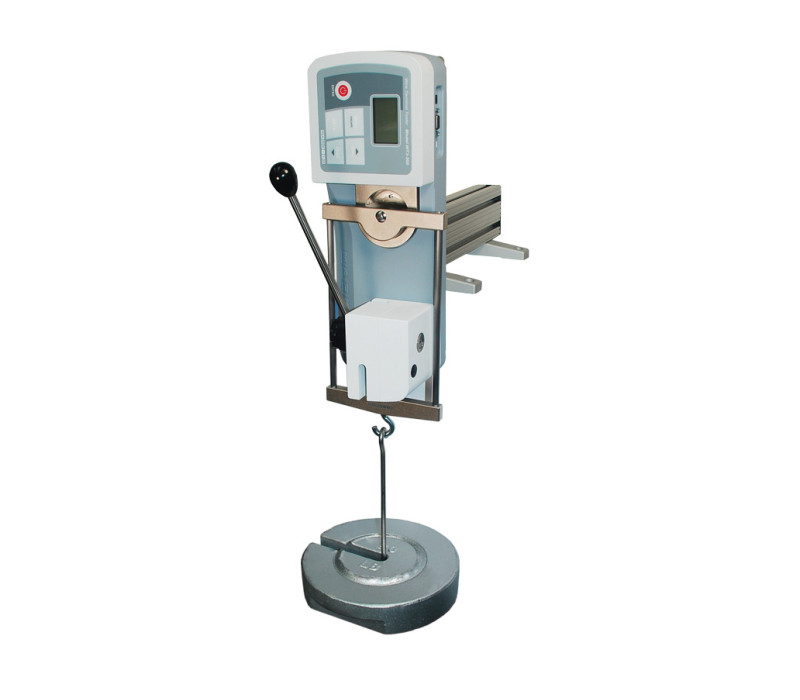

    134222AC1049 Calibration kit for WT3-201/WT3-201M (weights not included) € 940,00
    13081915-1005 MESURgauge PLUS Logiciel d'analyse de charge et de déplacement, 1 licence € 667,00

    Tous les prix mentionnés sont HT et hors frais de port.
