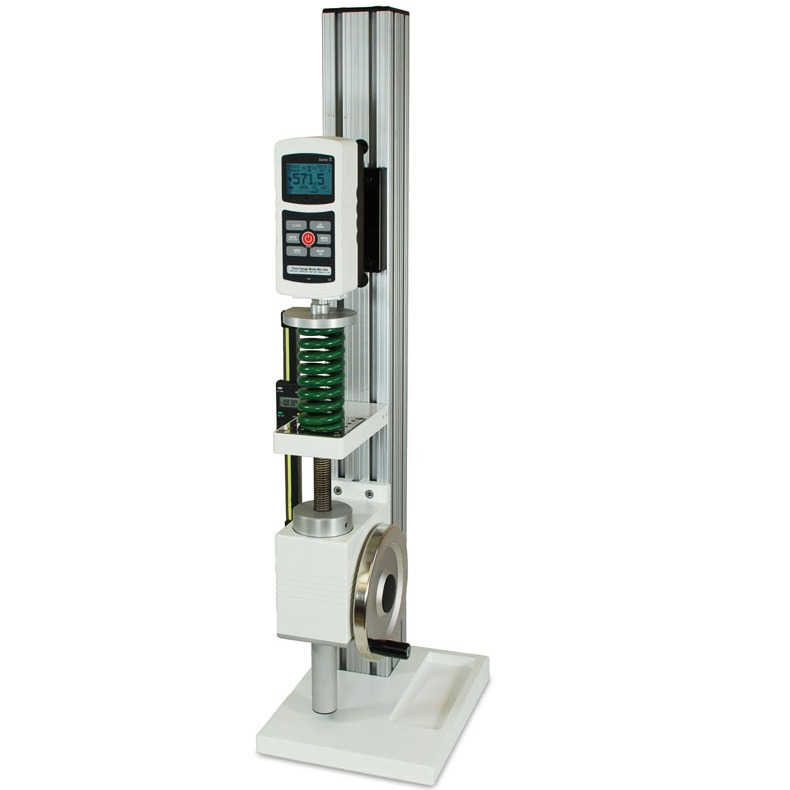

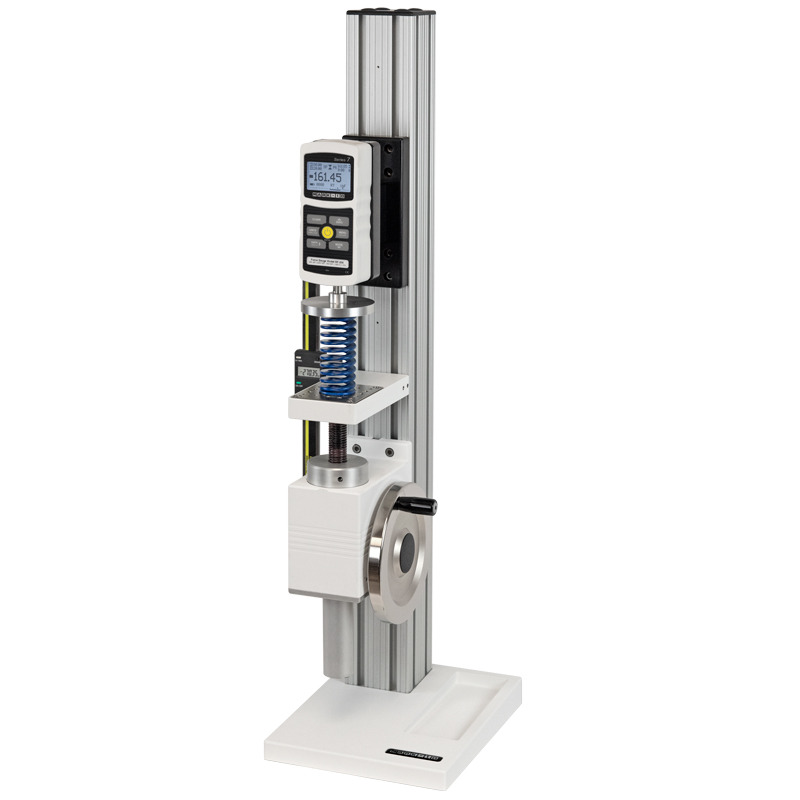

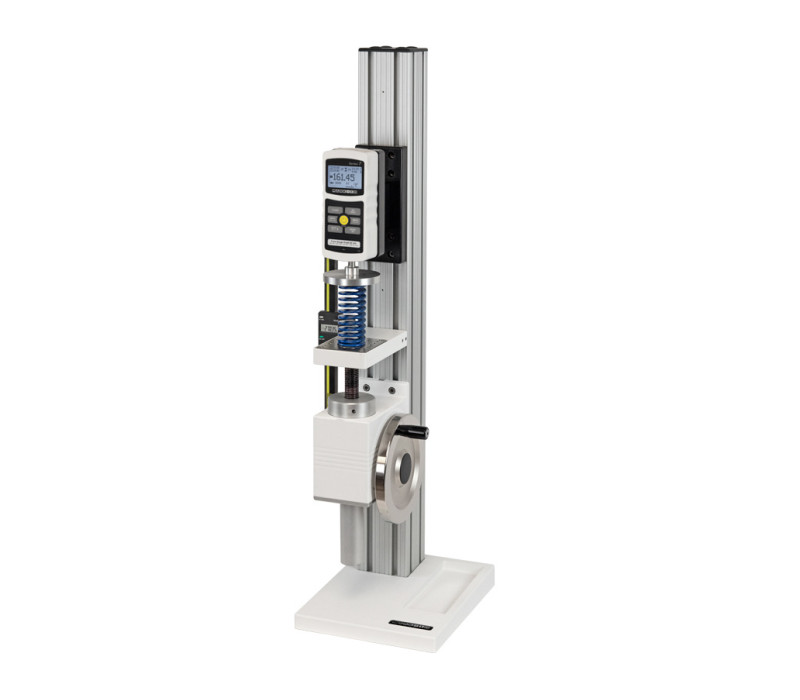

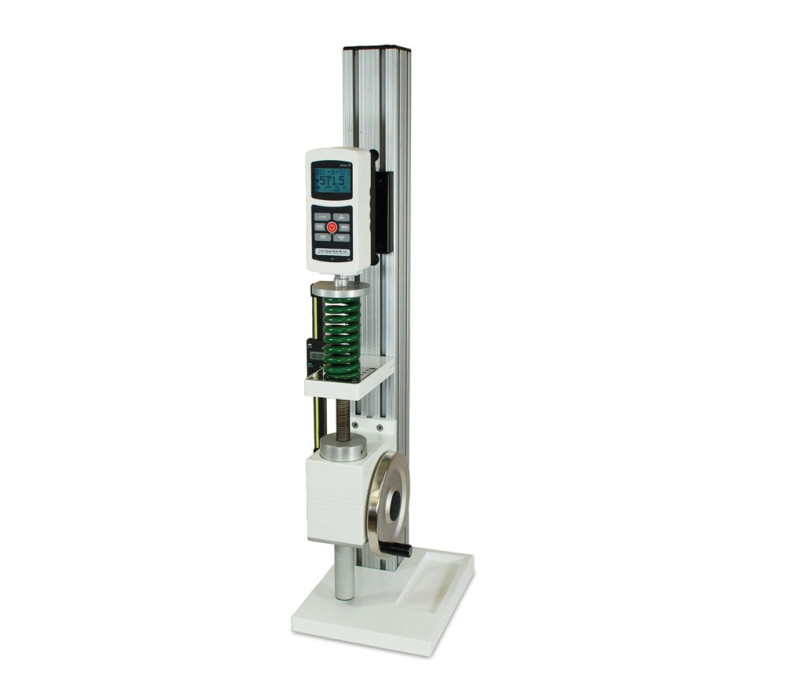

    TSF Banc d'essai de grande capacité

    Découvrez le TSF chez Checkline, un banc d'essai manuel à haute capacité qui excelle à la fois dans les environnements industriels et en laboratoire. Capable de supporter jusqu'à 5 kN (5000 N) de force, ce banc est idéal pour une large gamme de tests, y compris des tests destructifs et des évaluations d'intégrité des produits.

    Caractéristiques principales :
    • Haute capacité et performance : Capable de supporter des forces importantes, idéal pour les tests de traction et de compression.
    • Construction robuste : Comprend une roue manuelle et une colonne solide, améliorant la stabilité et le contrôle pendant les tests.

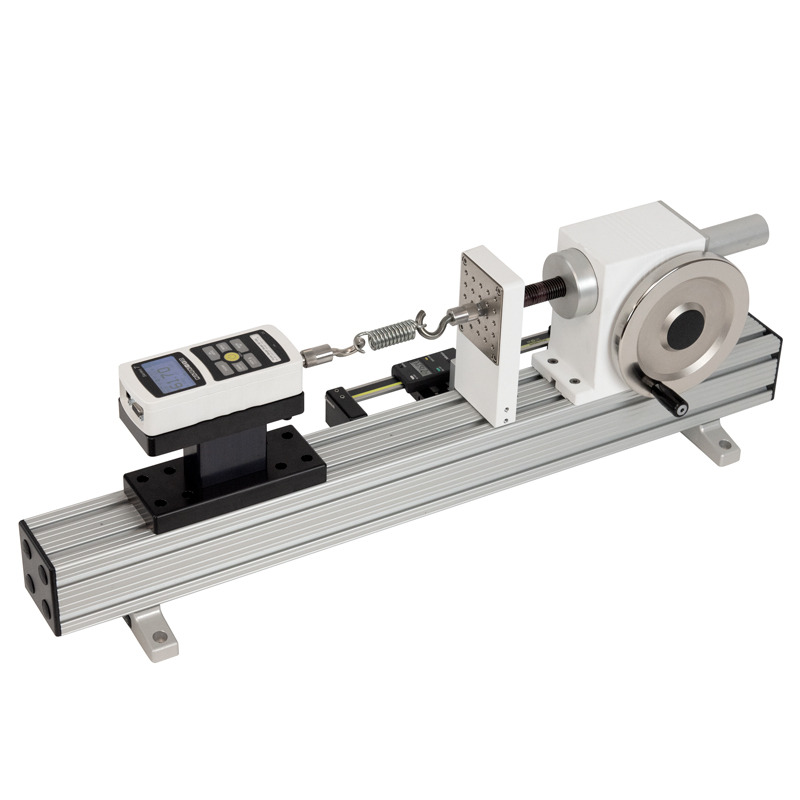

    • Conception polyvalente : Disponible en configurations horizontale (TSFH) et verticale (TSF), ce banc est adaptable à diverses applications et environnements.
    Caractéristiques spéciales :
    • Flexibilité de configuration : Offre des orientations verticales et horizontales pour s'adapter à différents aménagements de travail et exigences de tests.
    • Compatibilité étendue : Compatible avec tous les dynamomètres et accessoires standard Mark-10, permettant des configurations de tests personnalisées et précises.
    • Flexibilité de montage : Comprend une surface de chargement en acier avec des trous filetés pour accueillir divers dispositifs et poignées.
    • Contrôle précis du mouvement : La roue manuelle montée sur le côté permet des ajustements fins et des actions de test rapides, optimisant ainsi l'efficacité.
    Accessoires et options :
    • Numérisation et automatisation avancées : Comprend des options pour un affichage numérique du déplacement et des kits de montage polyvalents, améliorant la fonctionnalité et l'adaptabilité.

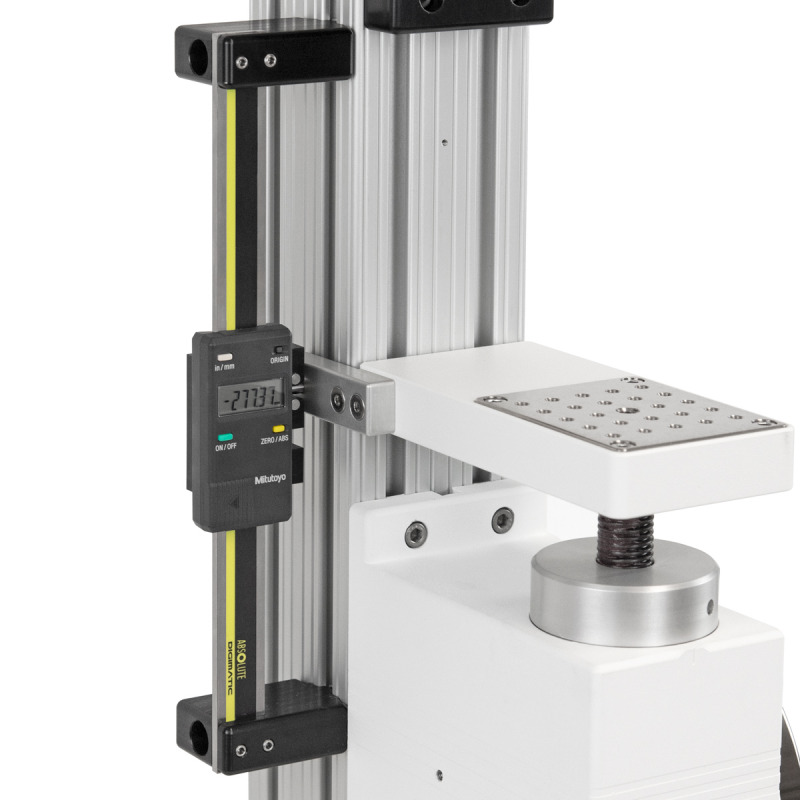

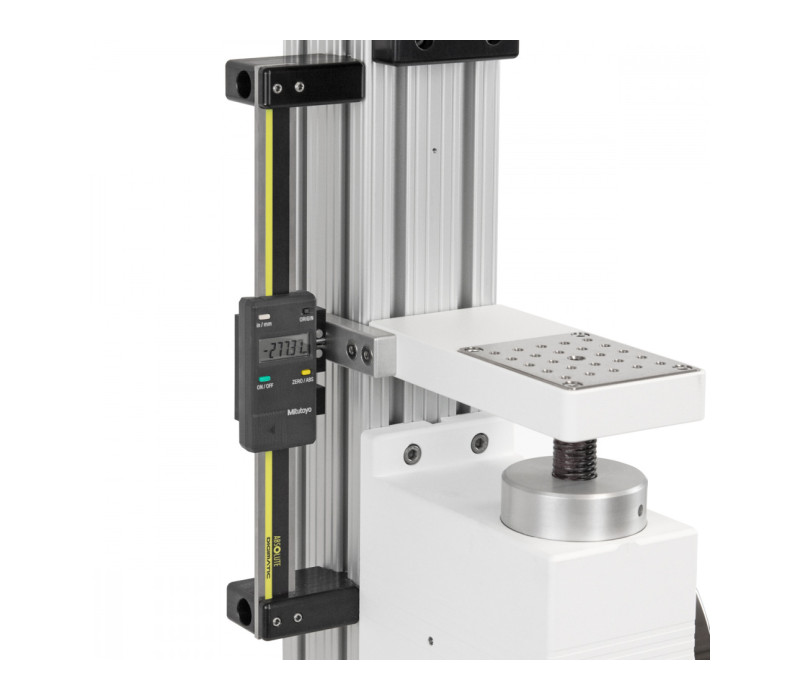

    • Affichage numérique de déplacement en option : Disponible pour la collecte de données automatisée, améliorant la précision et simplifiant la documentation.
    • Extensions de colonne : Permet de tester avec des échantillons plus grands, offrant une plus grande flexibilité sans compromettre la distance de déplacement.


    Pour plus d'informations détaillées sur la manière dont les bancs d'essai TSF et TSFH peuvent améliorer vos processus de qualité et le développement de vos produits, contactez-nous.
    € 2.658,00
    Commandez maintenant

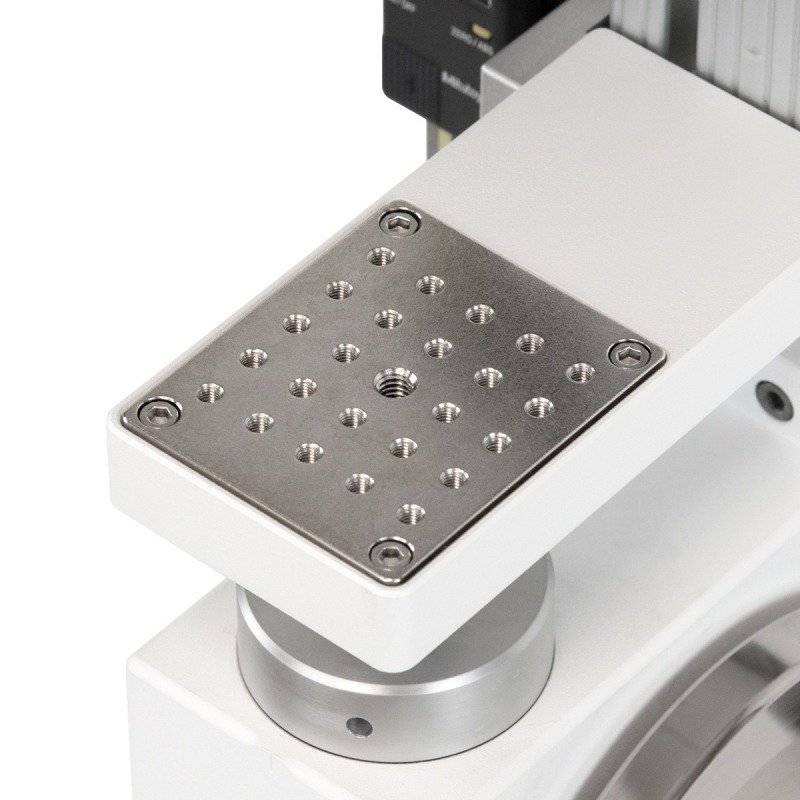

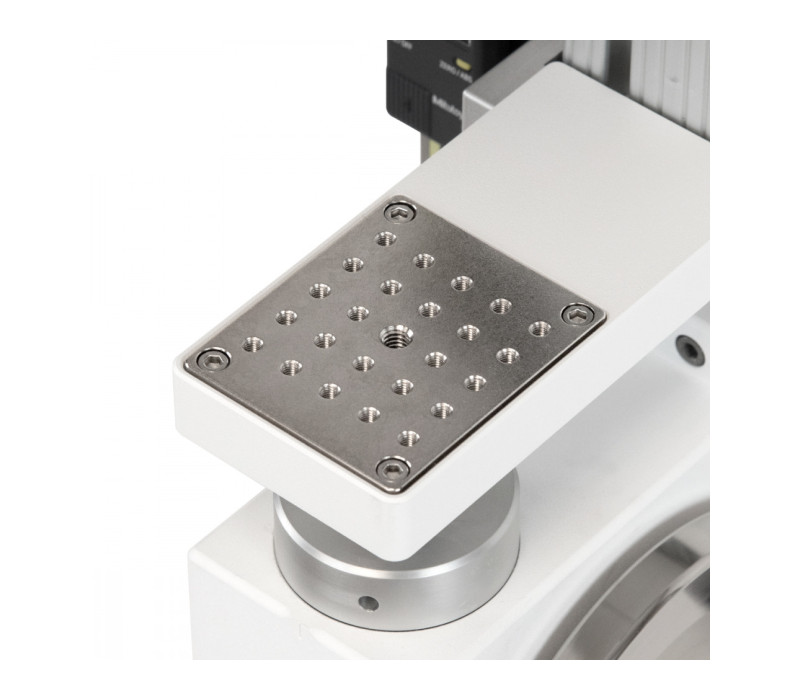

    • Plaque de chargement avec 25 trous de filetage #10-32 UNF pour la fixation
    • Fonctionnement souple de la manivelle
    • Disponible en orientation verticale et horizontale

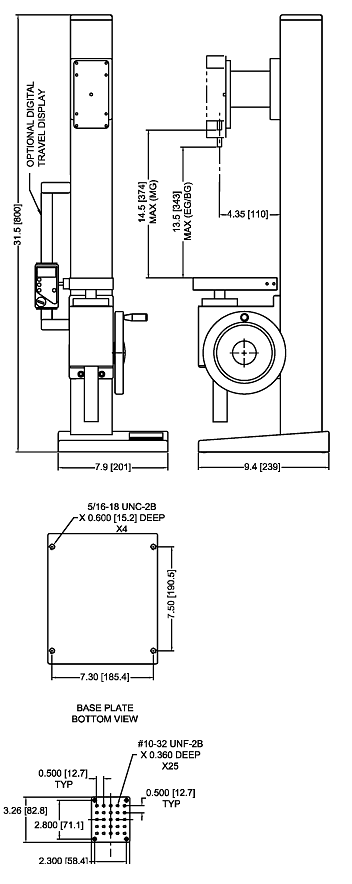

    Dimensions-TSF
    Dimensions-TSF

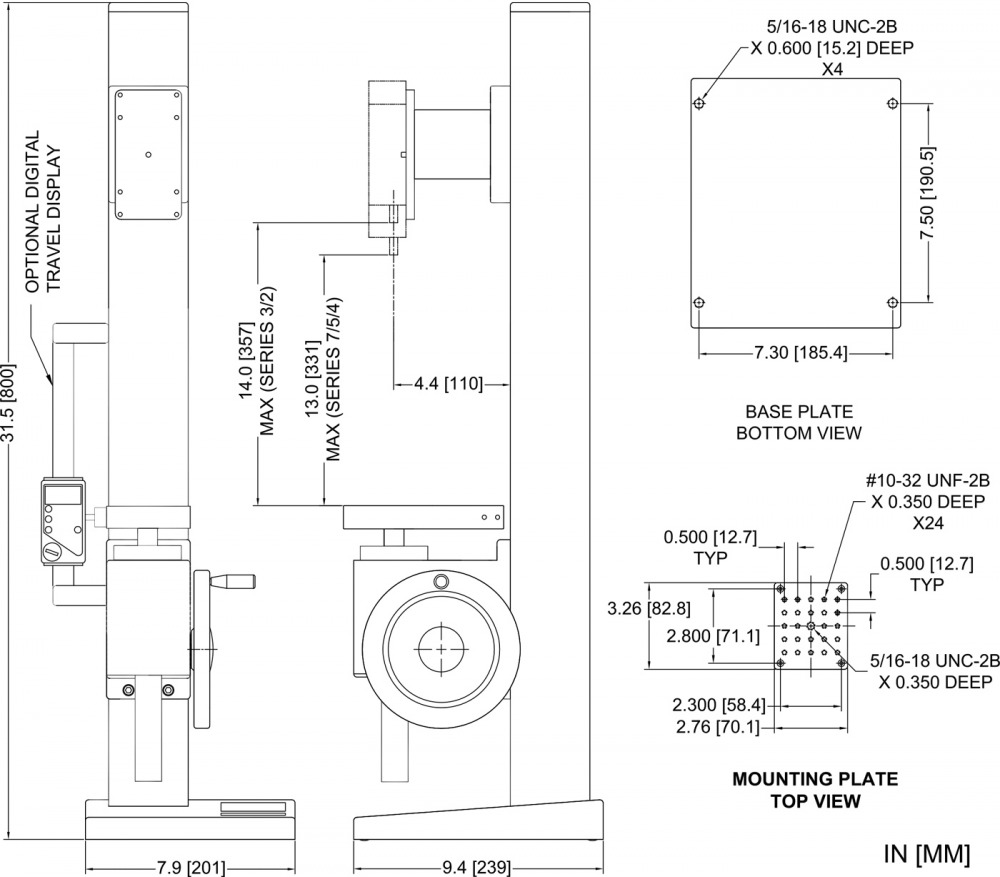

    Mesures de taille pour le banc d'essai de force manuel TSF

    Toutes les tailles en pouces et (mm)

    Rallonges de colonne de 305, 610 et 1065 mm disponibles. (n'augmente pas la distance de déplacement)

    Dimensions-TSF

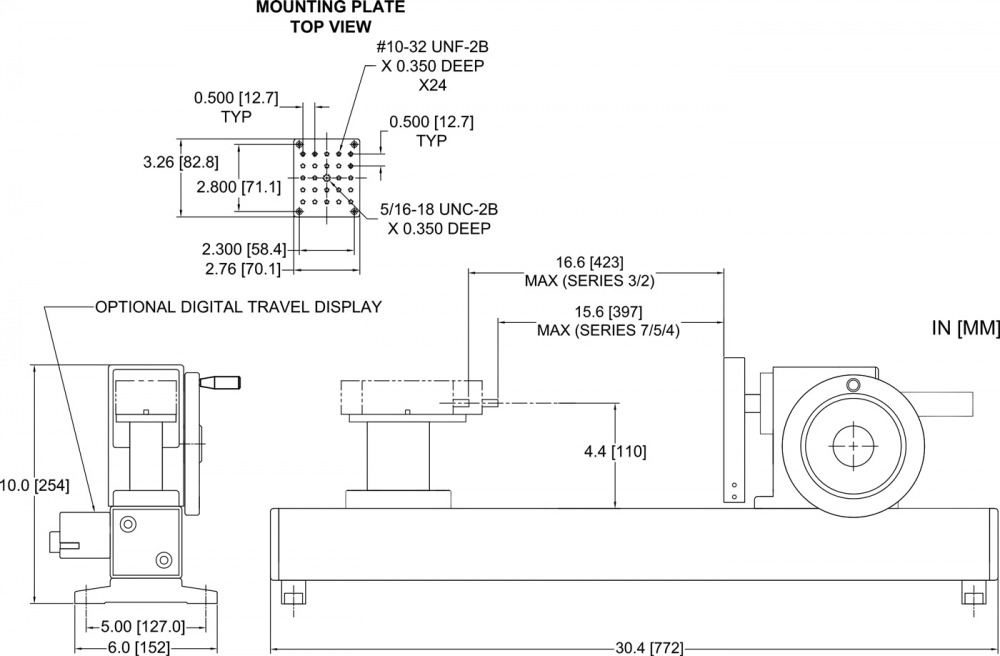

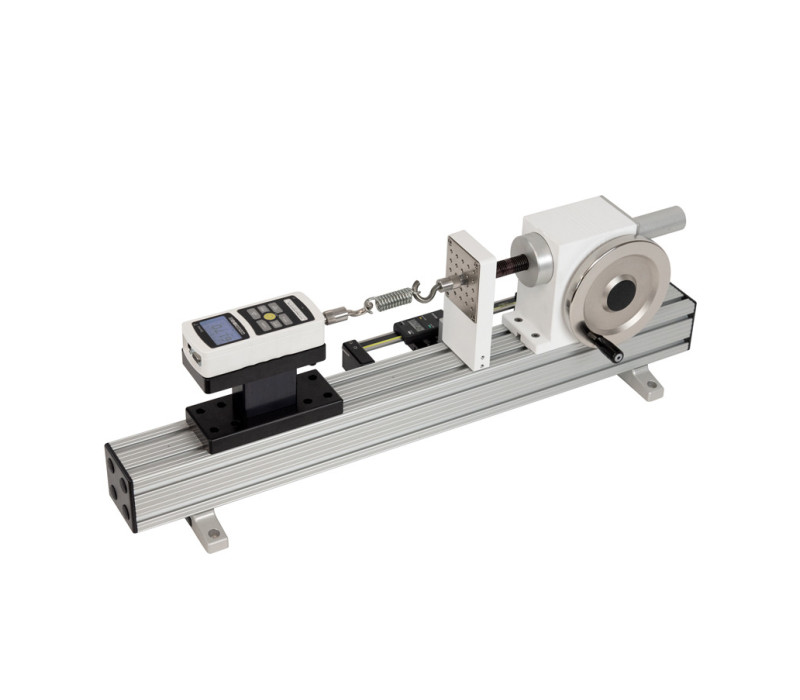

     Mesures de taille pour le banc d'essai de force manuel  TSFH

    Toutes les tailles en pouces et (mm)

    Rallonges de colonne de 305, 610 et 1065 mm disponibles. (n'augmente pas la distance de déplacement)

    Comparaison des bancs d'essai manuels

    ModèleCapacité de forceCourse d'essai maximaleMéthode de chargementTarif de déplacementMaximum, dégagement d'échantillon
    ES05150N38mmLevier à ressort25,4 mm par tour de levier223mm
    ES10500N229mmLevier à ressort26,7 mm par tour de levier229mm
    ES20500N229mmMolette manuelle supérieure1,5 mm par tour de roue229mm
    ES301000N330mmRoue manuelle latérale1,3 mm par tour de roue 356mm
    TSA750(H)3750N95mm (with travel stops)
    152mm (without travel stops)    		Levier à crémaillère réglable par paliers de 30°76,2 mm par tour de levierVertical: 267mm
    Horizontal: 368mm
    TSB100500N95mm (with travel stops)
    152mm (without travel stops)    		Levier à crémaillère réglable par paliers de 30°76,2 mm par tour de levier330mm
    TSC1000(H)5000N89mmRoue manuelle en ligne2,5 mm par tour de roueVertical: 254mm
    Horizontal: 330mm
    TSF(H)5000N102mmRoue manuelle latérale0,34 mm par tour de roueVertical: 356mm
    Horizontal: 459mm
    - La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires.
    - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ​​ES10 et ES20.
    - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale.
    Accessoires standards
    Les TSF/TSFH sont livrés avec 4 crochets (petit, moyen, large et extra large), un plateau adaptateur 1/2-20F, deux plaques de compression de 2" et 3", deux coupleurs (coupleur #10-32 et 5/16-18) et d'un jeu de clé
    Fiche technique TSF(H)
    Manuel d'utilisation du TSF(H)
    Modèles solides TSF
    Modèles solides TSFH
    Capacité :5.0 kN
    Déplacement maximal :100 mm
    Dimensions :152 mm x 203 mm x 660 mm (l x p x h)
    Pas de déplacement :0,34 mm / tour de roue
    Poids :TSF: 16.3 kg
    TSFH: 13.6 kg
    Garantie :3 ans

    Produits associés

    Parcourir les produits associés

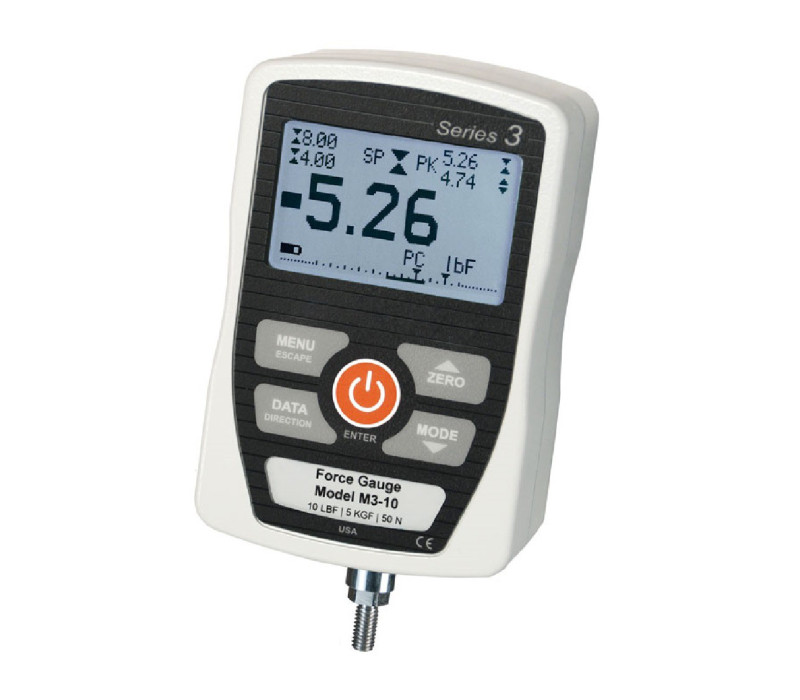

    Series-3 Dynamomètre digital

    Series-3 Dynamomètre digital

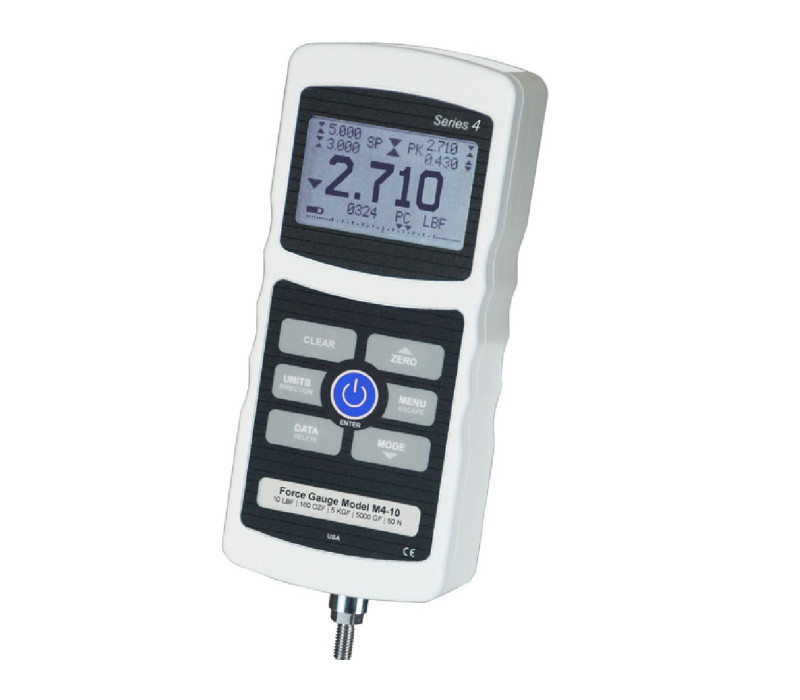

    Series-4 Dynamomètre digital avec sortie

    Series-4 Dynamomètre digital avec sortie

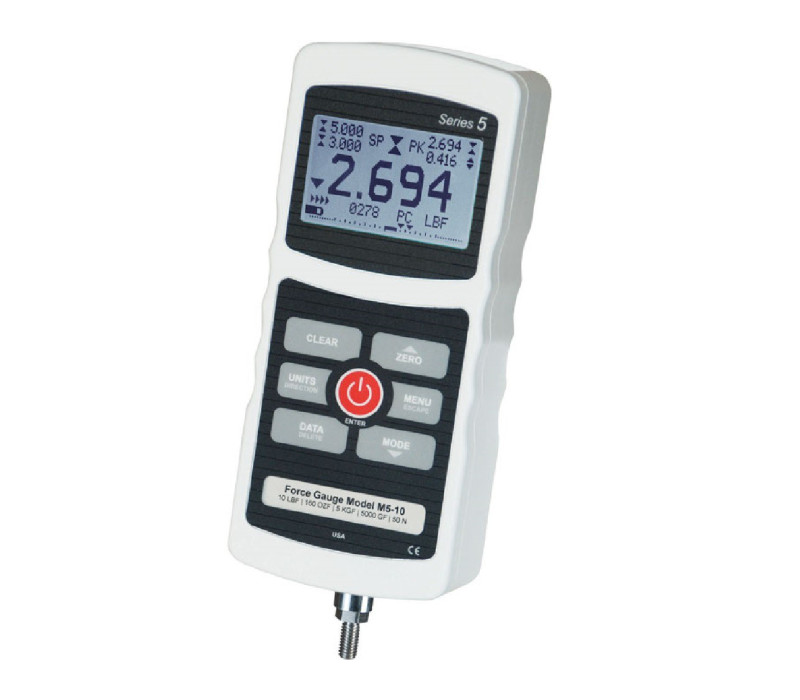

    Series-5 Dynamomètre digital perfectionné

    Series-5 Dynamomètre digital perfectionné

    Accessoires

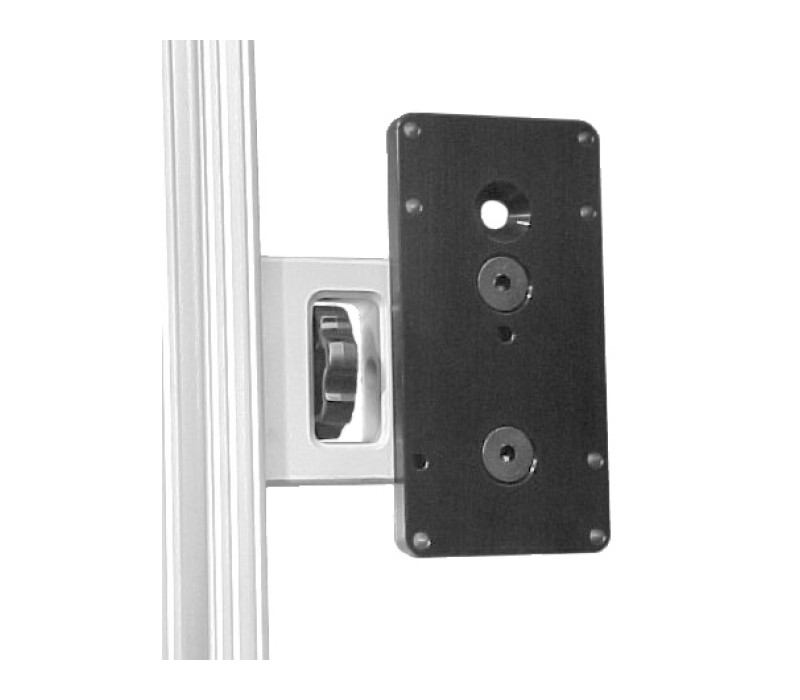

    AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS
    AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS

    Commandez maintenant

    Produits
    Article Nom du produit Prix  Quantité Action
    131915TSF Handwheel-operated Test stand, 1000 lbF/5000 N, vertical € 2.658,00
    131916TSFH Handwheel-operated Test stand, 1000 lbF/5000 N, horizontal € 2.658,00
    Accessoires
    Article Nom du produit Prix  Quantité Action
    131863TSF001 Digital travel display for Series TSF stands € 904,00
    131904TSF002 Horizontal/wall mounting kit for Series TSF and TST stands € 248,00

    Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
    Statut du produit :
    Disponible: 1 - 3 jours ,
    Delai: 1 - 3 semaine(s) ,
    commande spéciale sur demande
