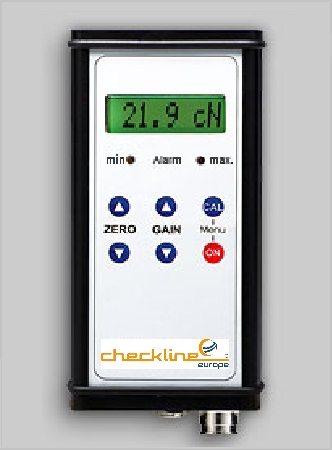

SCD-1 Indicateur de tension

Name: SCD-1 Indicateur de tension
SKU: 126946

Indicateur avec écran LCD pour un capteur. Tous les capteurs de tension de séries TS et FS avec signal de sortie analogique 0 - 1 V peuvent être connectés.

Indicateur pour montage mural ou comme appareil de bureau
Indicateur avec un signal de sortie numérique pour le traitement de données avec un ordinateur

Caractéristiques spéciales

Capteurs de connexion des séries TS et FS avec signal de sortie de 0 - 1 V
Indicateur avec un boitier petit et compact
Interfaces :
- numérique : RS 232 pour connexion à un ordinateur
- analogique : 0 - 10 V DC pour connexion à un enregistreur à tracé continu ou pour le traitement des signaux

Signal de sortie SCD-1

Capteurs de connexion de série TS et FS avec un signal de sortie 0 - 1 V
Afficheur avec boitier petit et compact
Fixation au mur possible
Amortissement réglable pour signal de sortie et affichage afin de faciliter la lecture si la tension fluctue
Alimentation fournie par un adaptateur AC séparé
Menu pour la configuration de l'appareil (alarme de limites, amortissement, unités, plage de tension, réglage graphique)
Limites réglables par l’utilisateur avec LED et collecteur ouvert pour l’unité de signal externe, interface MIN - MAX (collecteur ouvert) pour le raccordement à une unité de signal externe
Alimentation (+ 12 V DC) pour le capteur connecté
Réglage de l'étalonnage du capteur (gain et mise à zéro) pour chaque capteur
Affiche les unités avec un écran LCD Dotmatrix, 12 mm de hauteur et rétroéclairage
Certifié CE avec capteurs connectés

Affichage digital :	LCD Dotmatrix, 12 mm de hauteur avec rétroéclairage
Unités de mesure :	cN, daN, g ou kg, réglable
Alimentation pour capteurs	Réglable
Amortissement :	16 étapes, réglable
Signal de sortie :	Analog : 0 - 10 V DC R (dernier) ≥ 5 kOhm Digital : RS 232 (19200, 8, N, 1), 80 valeurs/s
Valeurs seuils :	Limites programmables MIN/MAX avec diode LED
Signal de sortie des valeurs limites :	Collecteur ouvert max. 30 V DC, 10 mA
Sortie de tension pour le capteur :	Oui
Alimentation :	2 ... 24 V DC/AC 100 mA Adaptateur AC 100 - 240 V AC, 50 - 60 Hz avec 3 adaptateurs (EU/USA/UK)
Plage de température :	10 - 45 °C
Humidité de l'air :	85 % RH, max.
Boitier :	Aluminium
Dimensions :	182 x 85 x 34 mm (Lxlxh)
Poids :	Approx. 300 g (approx. 1000 g)

Le kit complet comprend :

L’unité d’affichage avec l’emballage de transport,
l’adaptateur AC,
le manuel d’utilisation en allemand et anglais,
le certificat de conformité avec l’ordre 2.1 selon EN 10204
