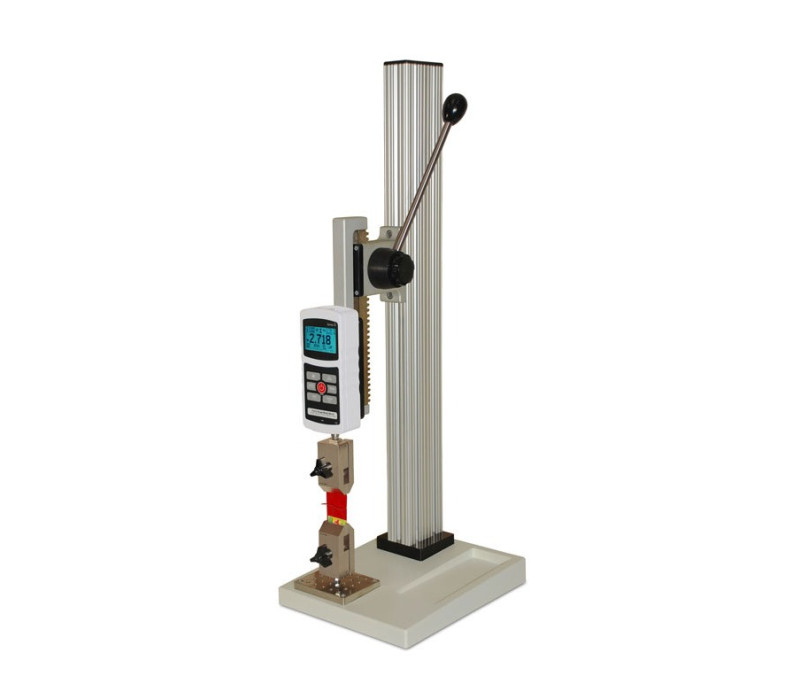

TSB100 Banc d'essai mécanique à levier

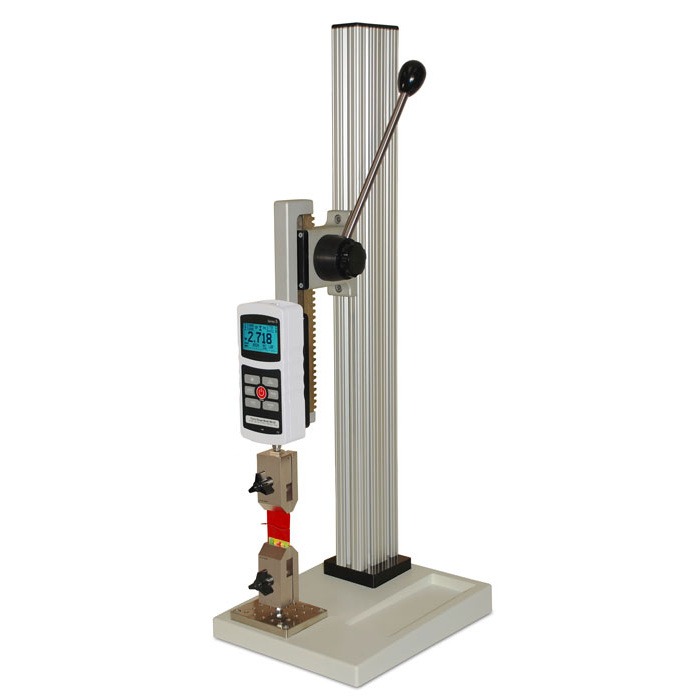

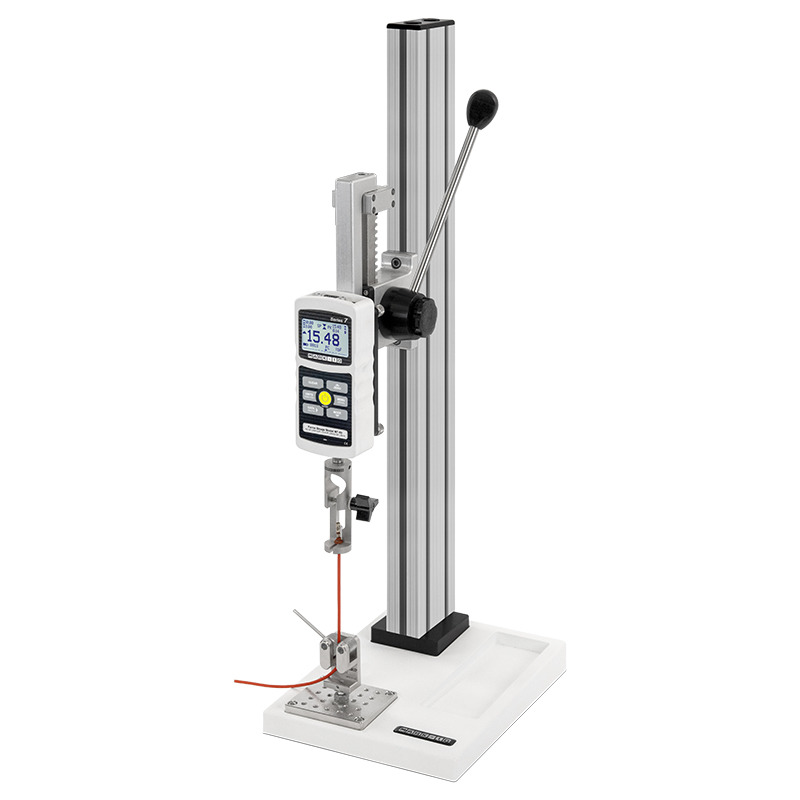

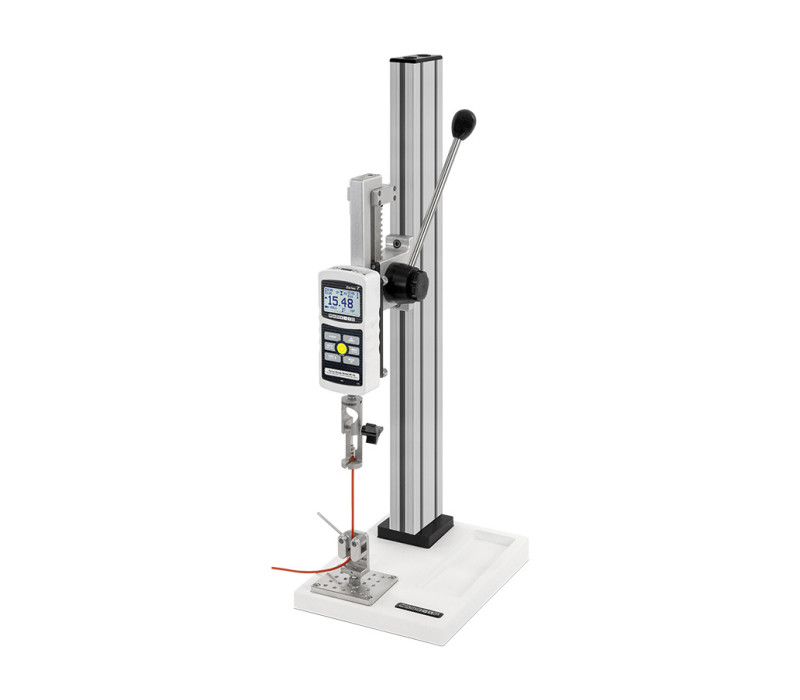

Le TSB100 est montré ici dans une application typique de test de cosses à sertir, avec un dynamomètre de la série 7, une poignée de serrage de fil G1001 et une poignée à double rouleau G1002.

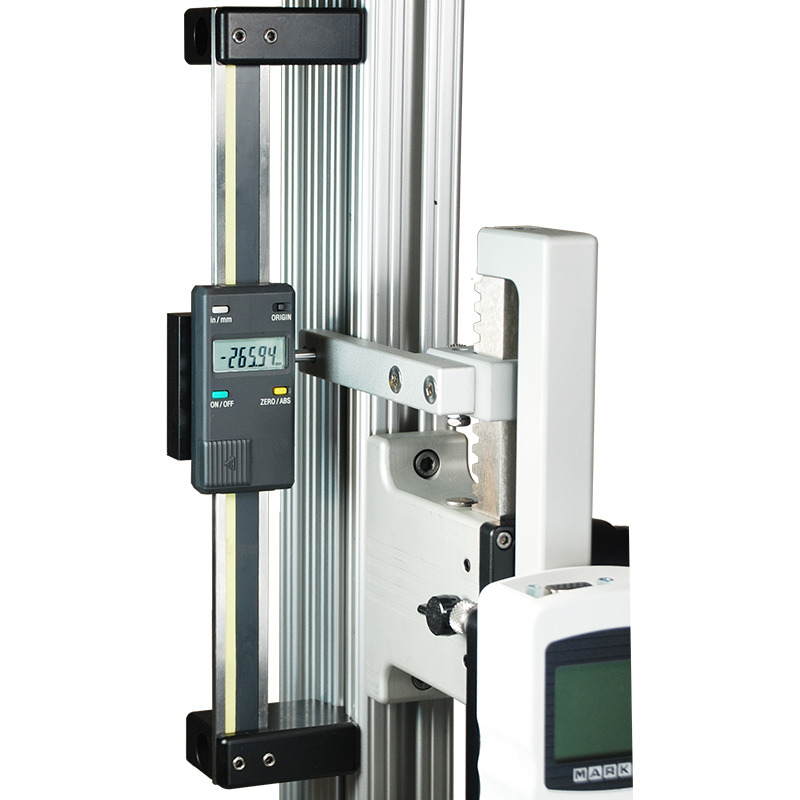

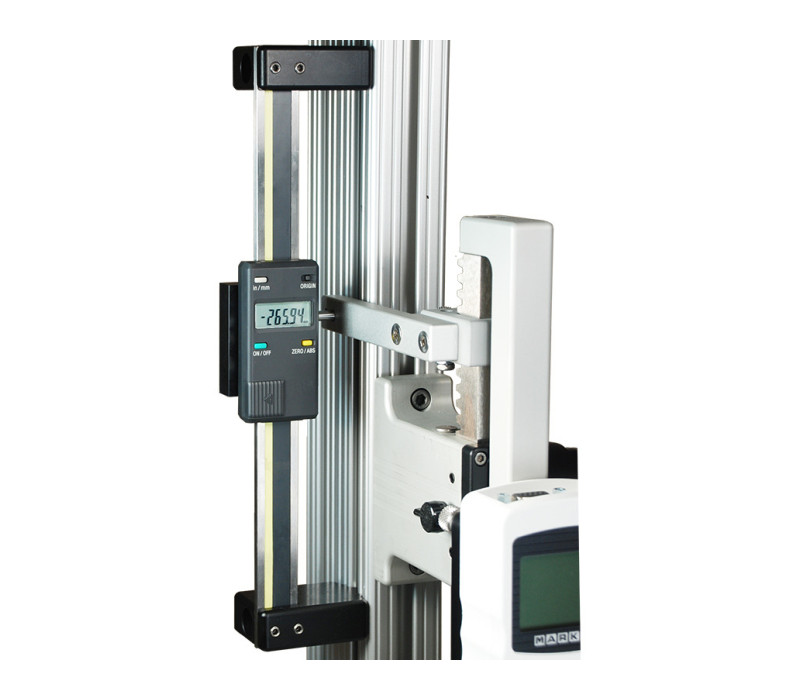

L'affichage numérique optionnel de la distance de mesure est utile pour les applications telles que les essais de traction et les essais de ressort.

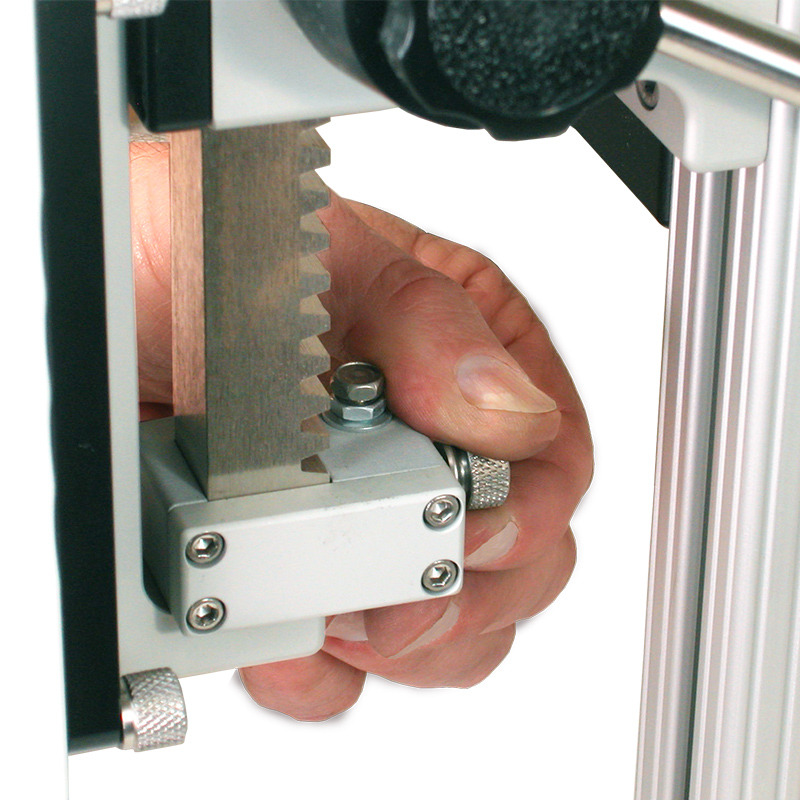

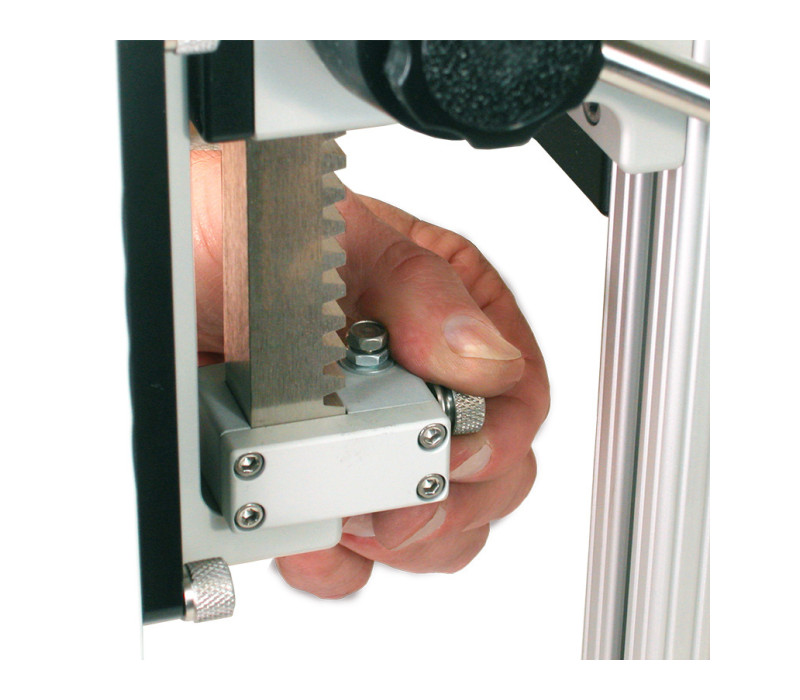

Des butées de rangées supérieures et inférieures, réglables en option, peuvent être placées sur la longueur du rack.

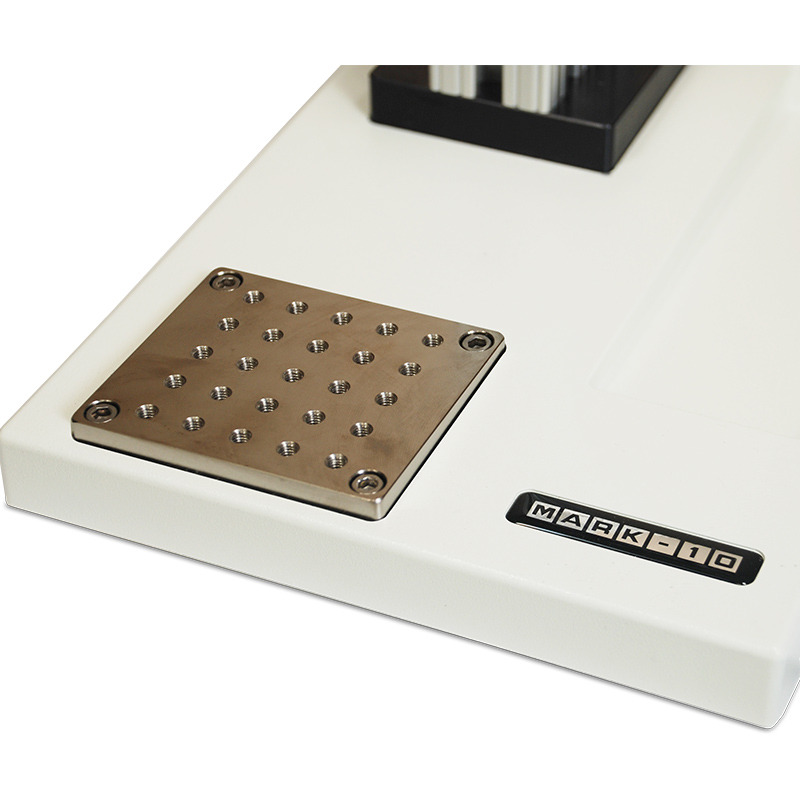

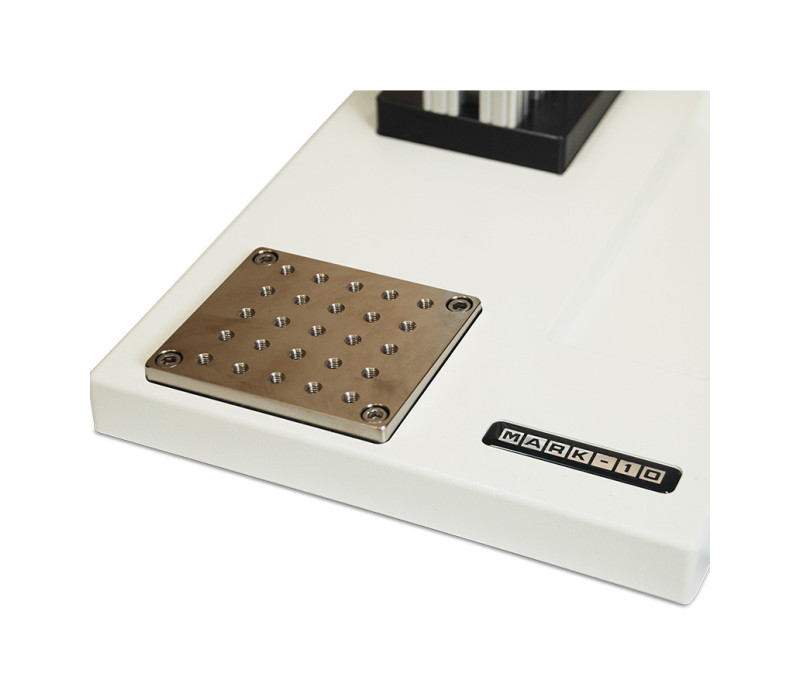

La plaque de montage contient une matrice de trous de vis pour la fixation de poignées et d'accessoires.

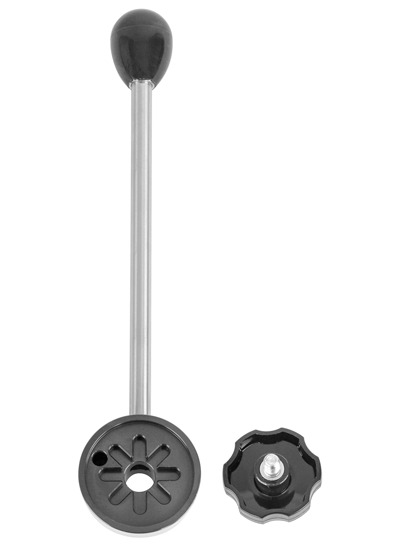

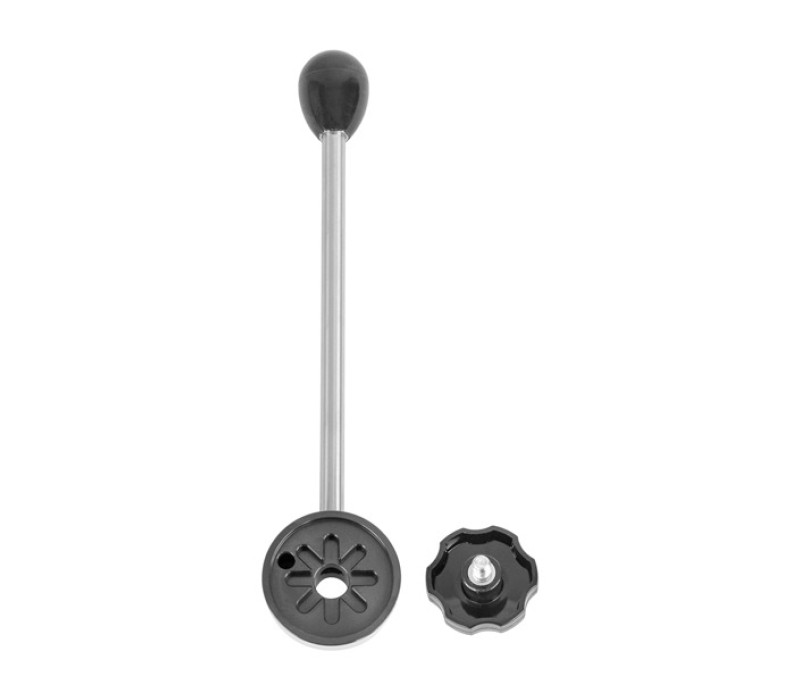

Le levier peut être réglé par incréments de 30 degrés

TSB100 Banc d'essai mécanique à levier

Découvrez notre TSB100 chez Checkline, un banc d'essai manuel conçu pour réaliser des essais de traction et de compression avec facilité et précision. Capable de gérer des forces allant jusqu'à 500 N (100 lbF), ce banc d'essai est parfait pour une variété d'applications dans les laboratoires et les environnements de fabrication.

Caractéristiques principales : Fonctionnement manuel efficace : le levier de charge, réglable par incréments de 30°, offre une grande souplesse dans les différents scénarios d'essai.
Construction robuste : construit avec des matériaux durables, le TSB100 peut résister à des conditions de travail exigeantes.

Caractéristiques particulières : Large compatibilité avec les instruments : Entièrement compatible avec tous les dynamomètres, accessoires et fixations Mark-10, le TSB100 permet des configurations personnalisées et précises pour vos besoins d'essais spécifiques.
Réglages personnalisables : Le TSB100 dispose de butées de mesure réglables et d'une plaque de base avec plusieurs trous de vis pour des configurations d'essai polyvalentes.

Contactez-nous pour plus d'informations sur la façon dont le TSB100 peut répondre à vos besoins de mesure spécifiques.

€ 1.027,00

Commandez maintenant

La crémaillère et le pignon rectifiés avec précision garantissent un mouvement souple et précis, facilitant ainsi la réalisation de tests exacts.
Le levier de charge peut être positionné à 30° pour faciliter son utilisation
Comprend un frein à friction avec une résistance réglable, pour un environnement de test plus contrôlé.
Entièrement compatible avec tous les dynamomètres, montages et accessoires Mark-10, pour une configuration de test polyvalente et adaptable.
Des trous filetés permettent de fixer le banc
Plateau de base amovible avec 25 trous de filetage #10-32 UNF pour la fixation
En option : Arrêts de déplacement réglables
Un affichage numérique de la course peut être ajouté en option pour une plus grande précision des mesures, améliorant ainsi la convivialité générale.

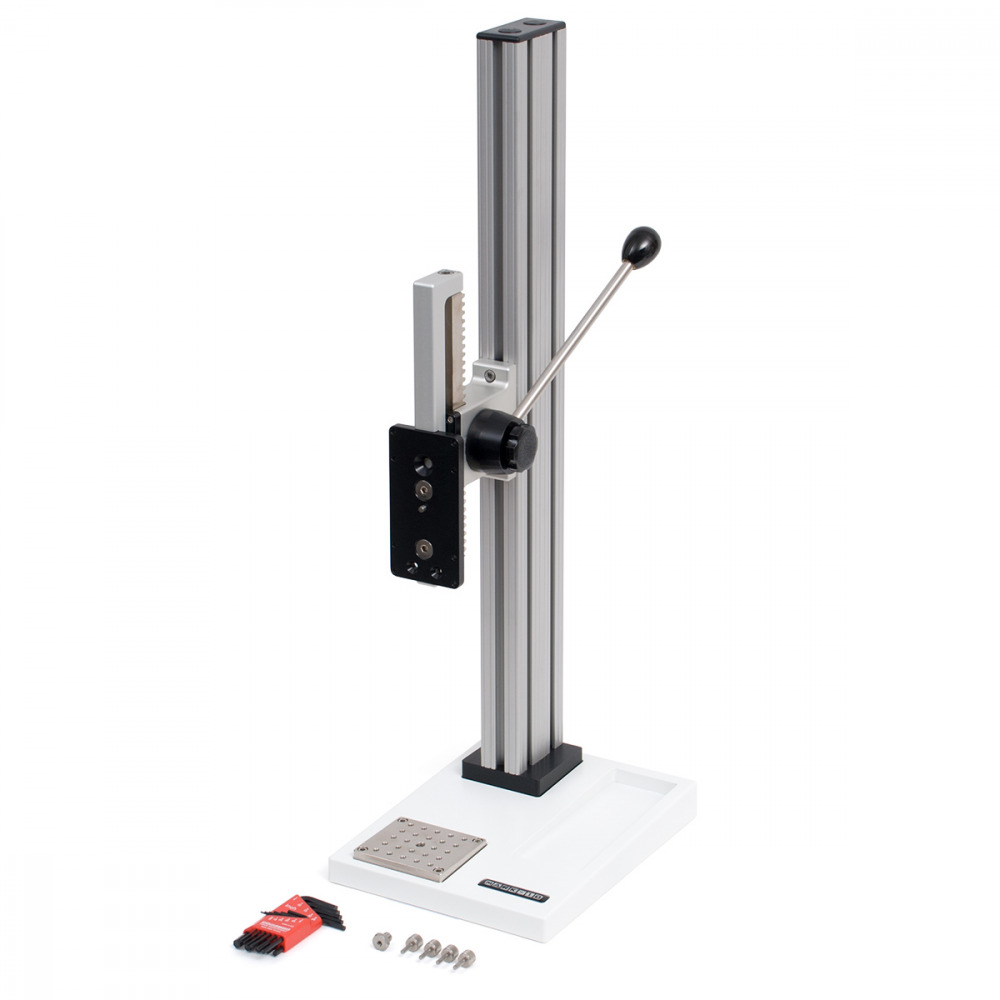

L'appareil de test TSB100 est livré avec les accessoires suivants :

Adaptateur fileté G1030, 5/16-18M à #10-32F
4 Vis à oreilles pour le dynamomètre
Jeu de clés Allen

Comparaison des bancs d'essai manuels

Modèle	Capacité de force	Course d'essai maximale	Méthode de chargement	Tarif de déplacement	Maximum, dégagement d'échantillon
ES05	150N	38mm	Levier à ressort	25,4 mm par tour de levier	223mm
ES10	500N	229mm	Levier à ressort	26,7 mm par tour de levier	229mm
ES20	500N	229mm	Molette manuelle supérieure	1,5 mm par tour de roue	229mm
ES30	1000N	330mm	Roue manuelle latérale	1,3 mm par tour de roue	356mm
TSA750(H)	3750N	95mm (with travel stops) 152mm (without travel stops)	Levier à crémaillère réglable par paliers de 30°	76,2 mm par tour de levier	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (with travel stops) 152mm (without travel stops)	Levier à crémaillère réglable par paliers de 30°	76,2 mm par tour de levier	330mm
TSC1000(H)	5000N	89mm	Roue manuelle en ligne	2,5 mm par tour de roue	Vertical: 254mm Horizontal: 330mm
TSF(H)	5000N	102mm	Roue manuelle latérale	0,34 mm par tour de roue	Vertical: 356mm Horizontal: 459mm
- La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires. - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ES10 et ES20. - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale.

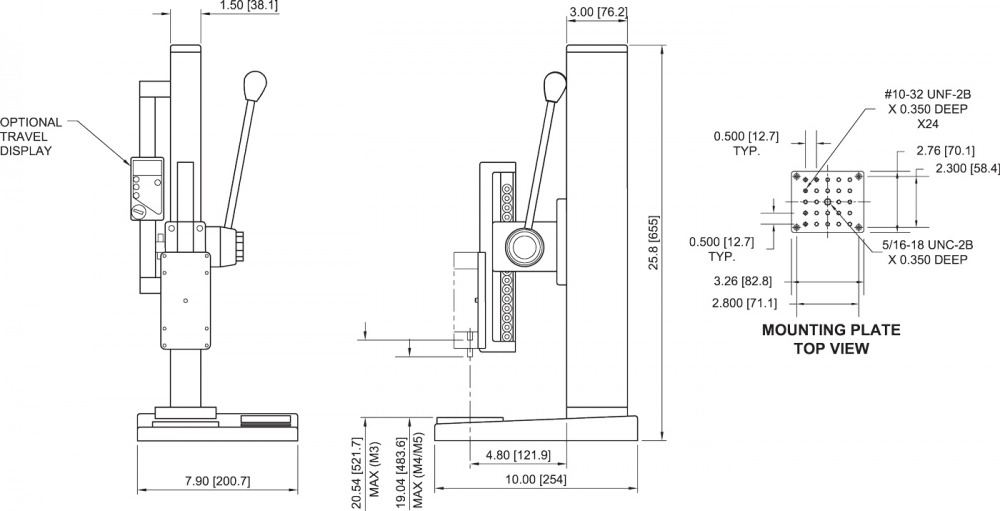

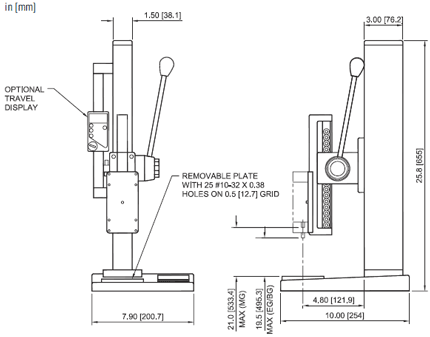

Dimensions du banc d'essai de force manuel TSB100,

Toutes les dimensions sont exprimées en pouces et (mm)

Des extensions de colonne de 305, 610 et 1065 mm sont disponibles. (n'augmente pas la distance de déplacement)

TSB100 Fiche technique

TSB100 Manuel de l'utilisateur

TSB100 Solid Models

Capacité :	500 N (50 kg)
Déplacement :	152 mm sans stops de déplacement ; 69,9 mm avec les stops de déplacement
Dimensions :	Voir le schéma ci-dessus
Poids :	5,4 kg
Poids d'expédition	11,3 kg
Garantie :	3 ans

Produits

Article	Nom du produit	Prix	Quantité	Action
126529	TSB100 Lever-operated Test Stand, 100 lbF / 500 N, vertical	€ 1.027,00

Accessoires

Article	Nom du produit	Prix
131912	TSB003 - Travel stops kit for TSB100	€ 108,00
131908	TSA001 - Travel Display for TSA750(H), 6"/150 mm	€ 816,00
131909	TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000	€ 178,00
140091	SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C	€ 216,00
140090	SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C	€ 277,00
138108	SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C	€ 380,00

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande
