TSA750 Banc d'essai mécanique à levier

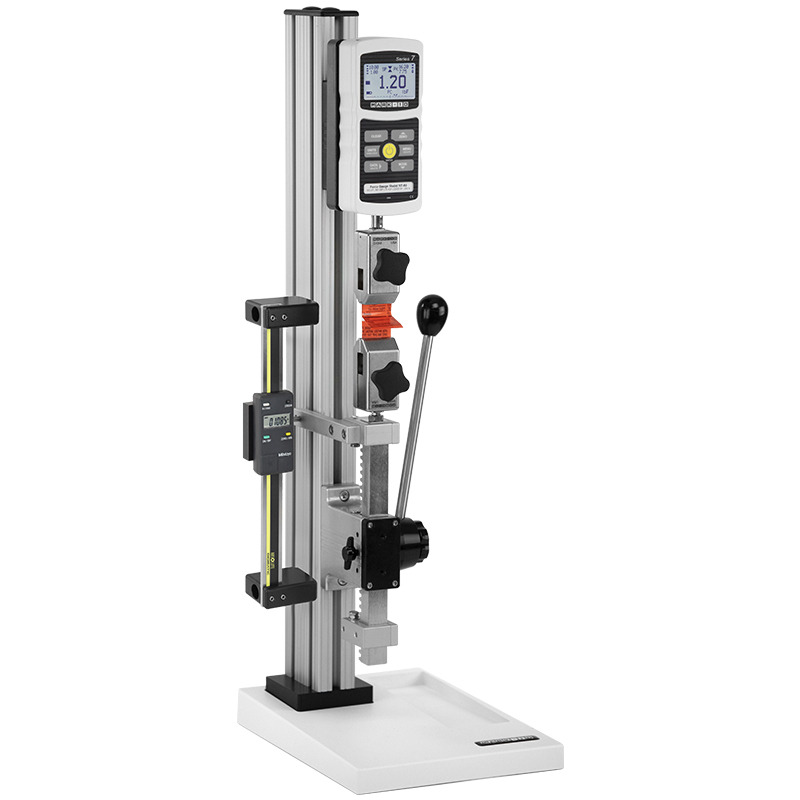

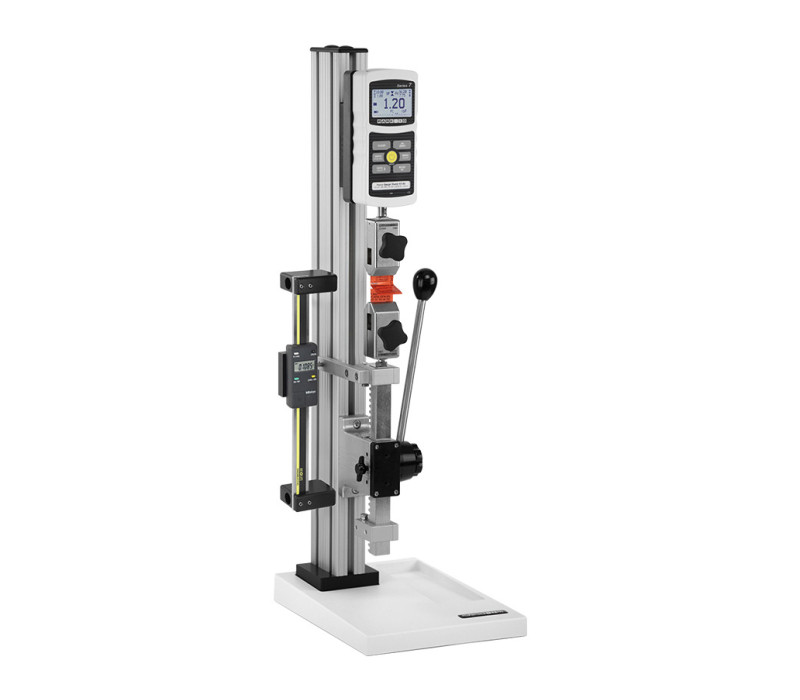

TSA750, équipé de l'affichage numérique de déplacement TSA001 en option, combiné avec une jauge de force de la série 7, montrée dans une application typique de test de décollement, avec des pinces G1008

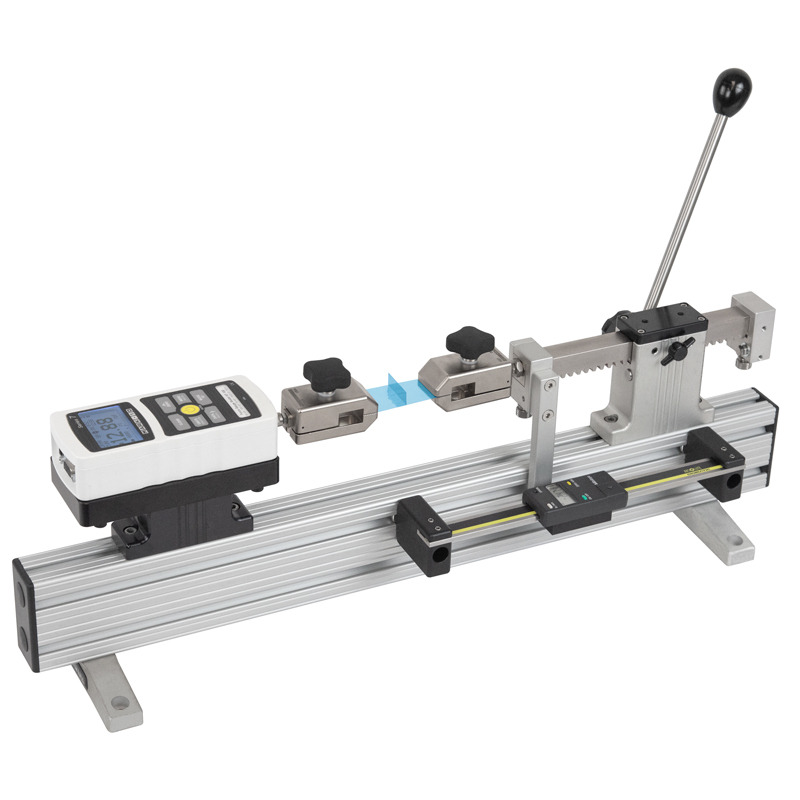

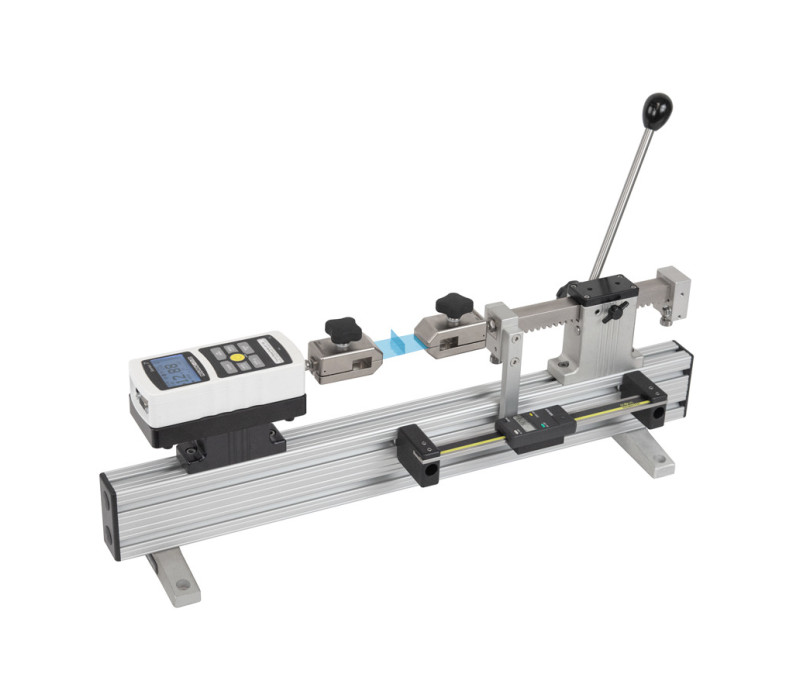

Le TSA750H est présenté dans une application typique de test de décollement avec des jauges de force numériques de la série 5 et une paire de pinces en coin G1008.

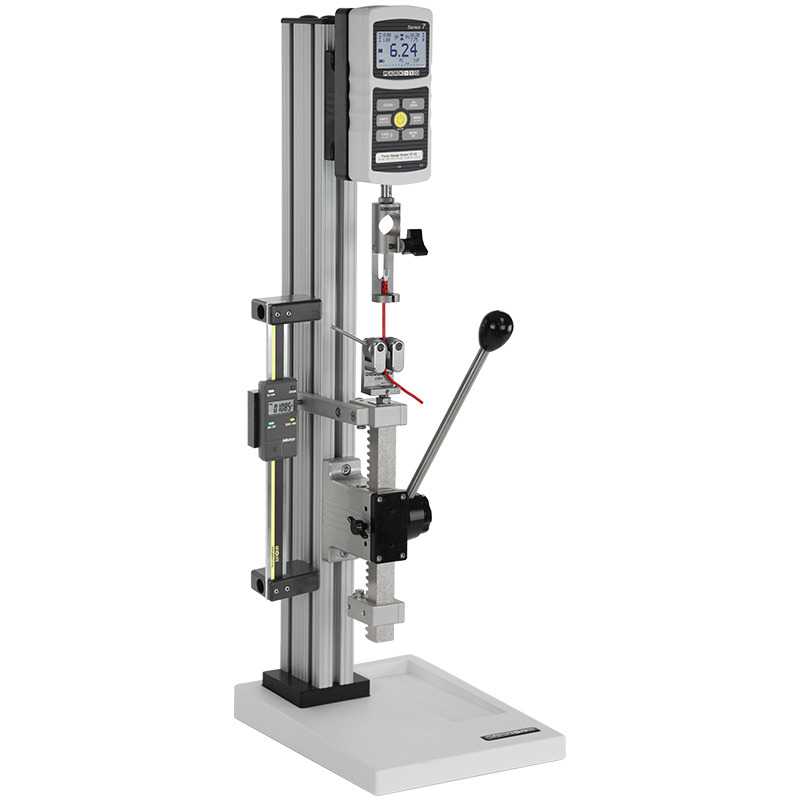

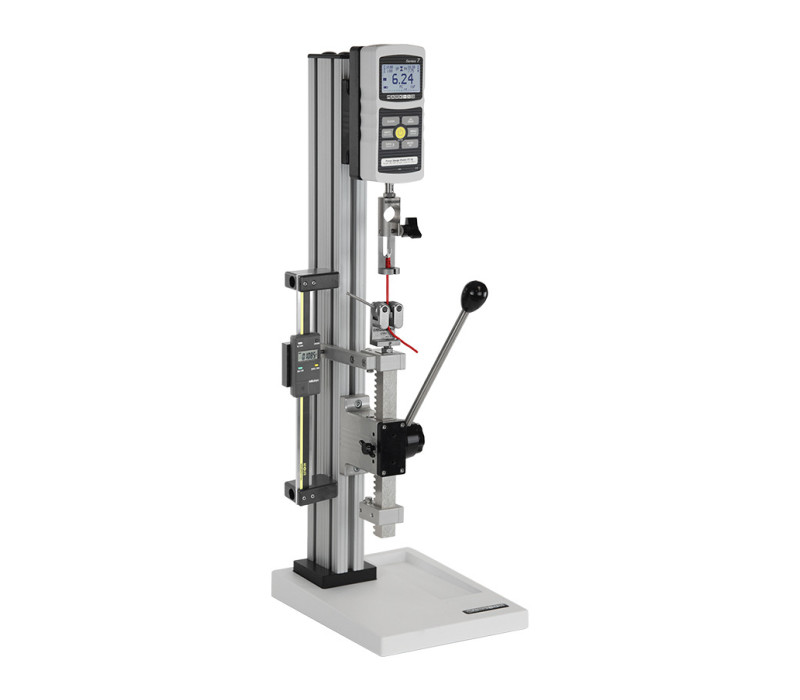

TSA750, équipé de l'affichage numérique de déplacement TSA001 en option, engagé dans un test de traction de sertissage de fil, avec des pinces G1001 et G1002, et une jauge de force de la série 7

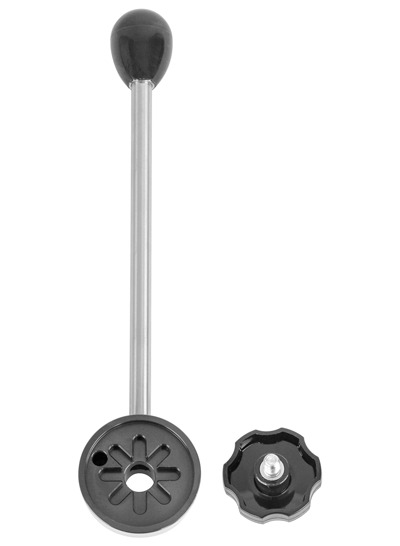

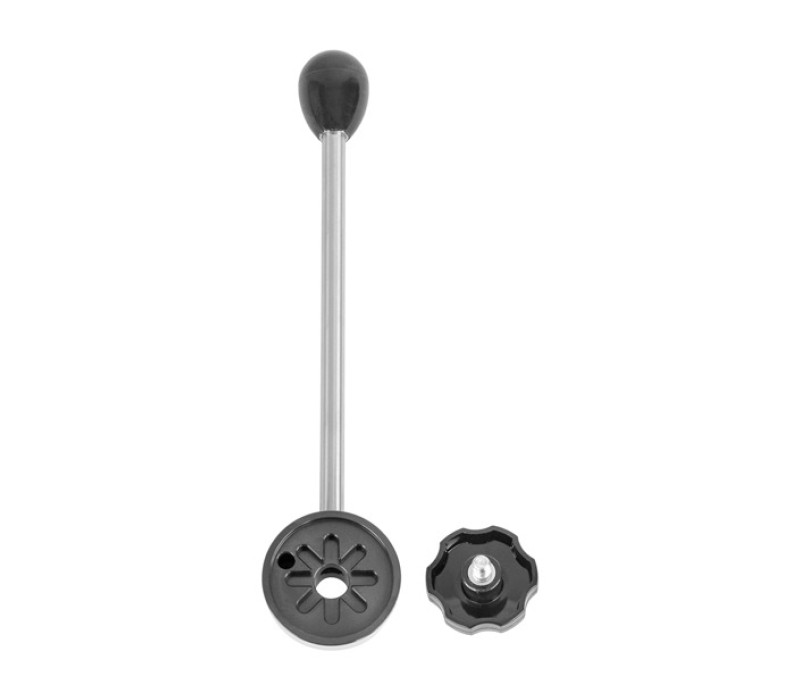

Le levier de charge peut être positionné par incréments de 30°, garantissant ainsi une orientation appropriée pour l'application

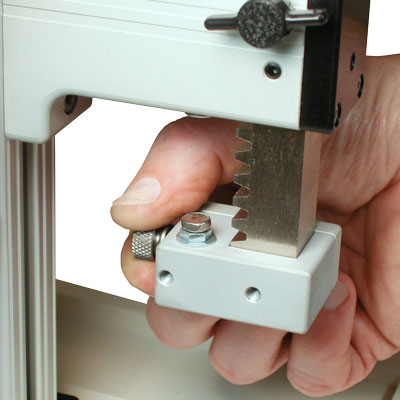

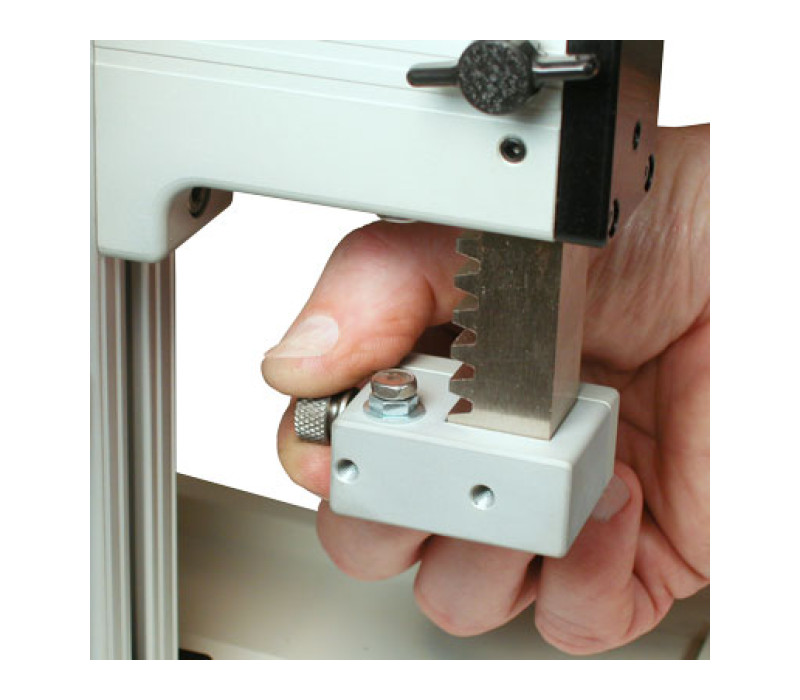

Les arrêts de course supérieurs et inférieurs réglables sont utiles pour les exigences de tests répétitifs

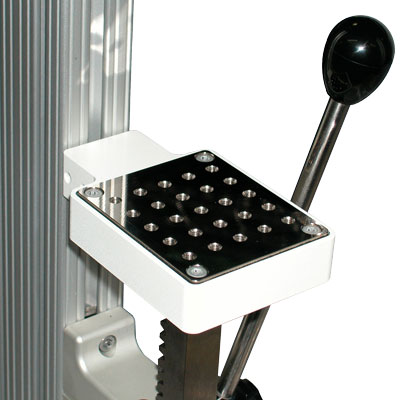

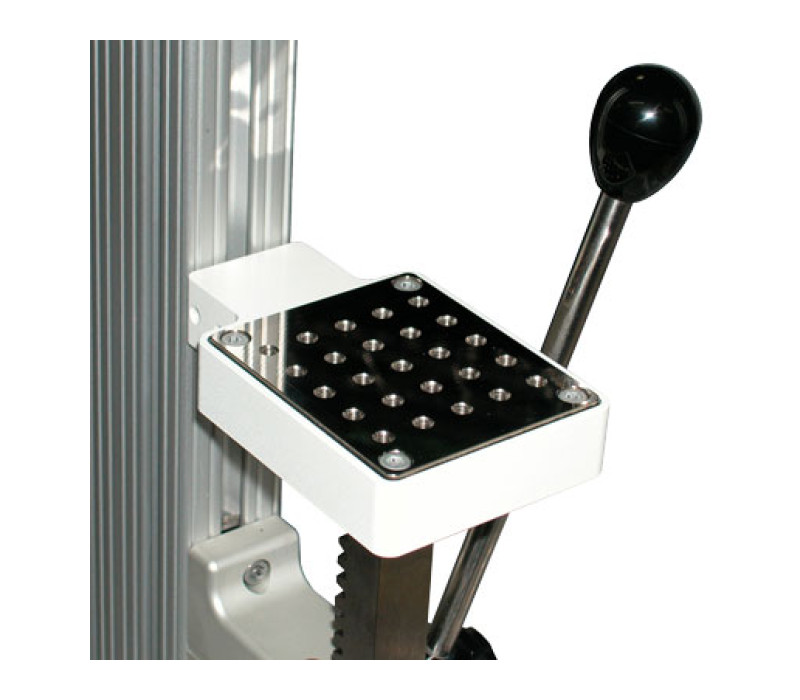

AC1060 - La plaque de montage optionnelle contient une matrice de trous filetés pour le montage des poignées et des fixations

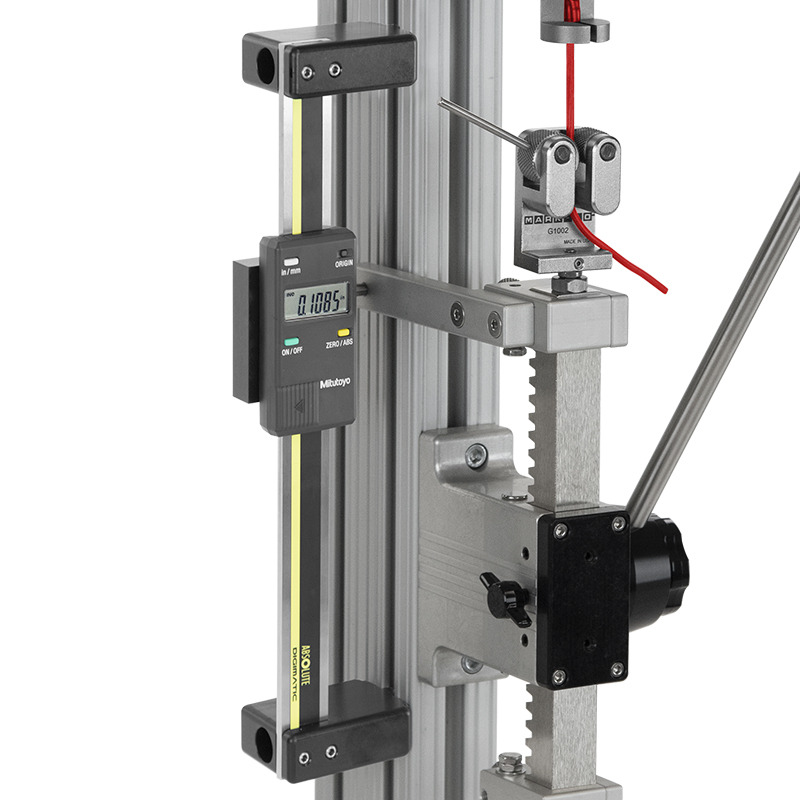

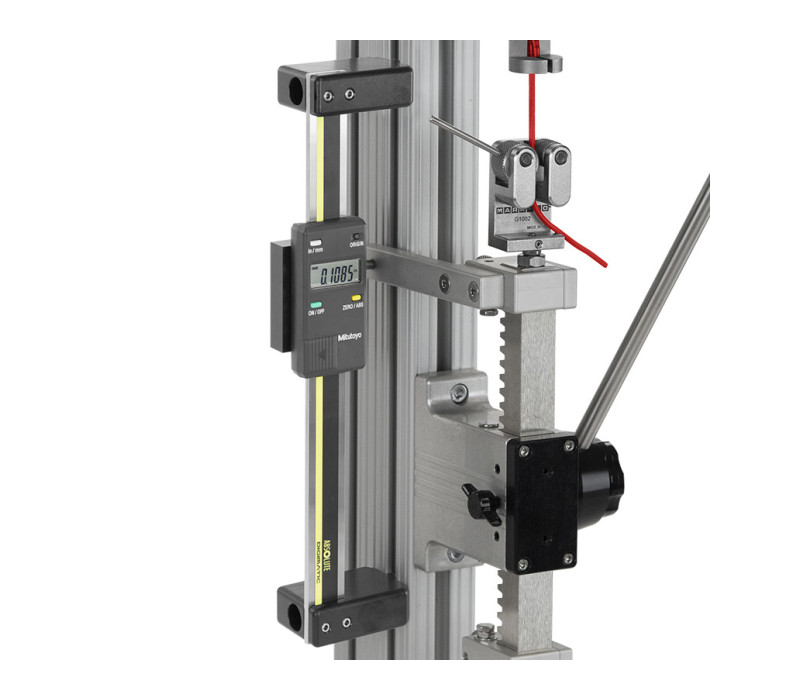

L'option d'affichage numérique de déplacement est utile pour des applications telles que les tests de traction et les tests de ressort

TSA750 Banc d'essai mécanique à levier

Découvrez le TSA750, un banc d'essai manuel robuste, idéal pour les environnements de laboratoire et de production. Ce modèle offre une excellente capacité allant jusqu'à 3,75 kN et est conçu pour des tests de traction et de compression précis et efficaces, tant en orientation horizontale que verticale.

Caractéristiques principales :

Grande capacité : Supporte jusqu'à 3750 N, adapté à un large éventail de tests de force.
Construction durable : Construit avec des composants en aluminium robustes, ce qui le rend parfait pour les environnements exigeants.
Conception efficace : Équipé d'une grande molette pour un réglage précis du mouvement, garantissant des tests précis et reproductibles.

Caractéristiques spéciales :

Polyvalence de configuration : Disponible en versions verticale (TSA750) et horizontale (TSA750H) pour s'adapter à différents types de tests et configurations d'espace de travail.
Configuration flexible : Adaptable à divers besoins de test, augmentant l'utilité dans différents environnements.

Accessoires et compatibilité :

Intégration avec les dynamomètres : Entièrement compatible avec toute la gamme de dynamomètres Mark-10, assurant des mesures précises et des configurations polyvalentes.
Accessoires compatibles : Utilise les dynamomètres Mark-10 et d'autres dispositifs de serrage, permettant une personnalisation complète du système de test.
Options de personnalisation : Équipé de butées de course réglables et d'un frein à friction à faible force pour un meilleur contrôle.

Découvrez comment le TSA750 / TSA750H peut être un élément essentiel de vos processus qualité. Pour plus d'informations sur l'amélioration de vos capacités de test avec ce modèle, contactez-nous.

€ 1.292,00

Commandez maintenant

Compatible avec tous dynamomètres, accessoires et fixations de Mark-10
Le levier peut être positionné à 30° pour faciliter son utilisation
Des trous filetés permettent de fixer le banc
Arrêt de déplacement réglable
Crémaillère de précision et mécanisme de pignons
Plaques s'usure réglables pour un mouvement lisse et précis
Frein à friction
Un afficheur de déplacement numérique est disponible en option
Table de montage, en option, avec matrice de trous taraudés pour monter des fixations et des attaches

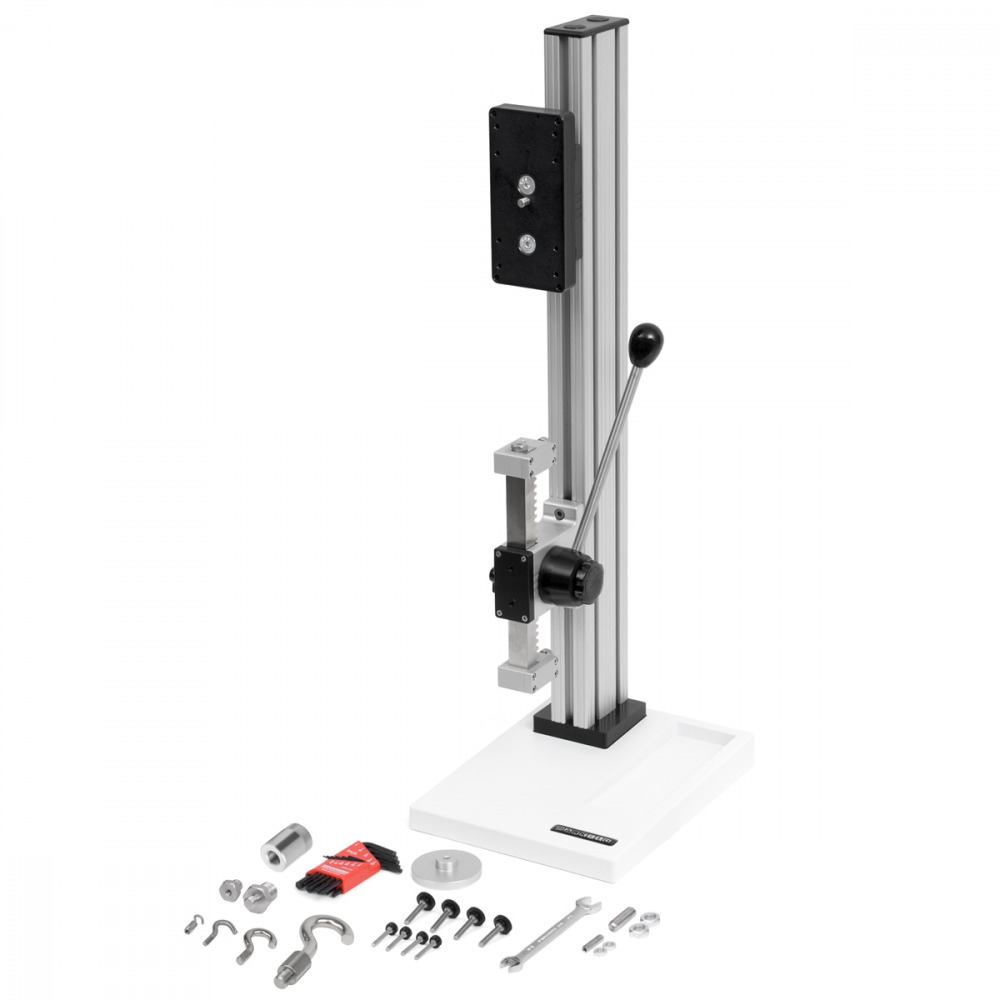

Les bancs d'essai TSA750 et/ou TSA750H sont fournis avec les accessoires suivants :

G1009 plaque de compression, diamètre 2”
G1028 petit crochet
G1030 adaptateur fileté, 5/16-18M vers #10-32F
G1035 grand crochet
G1038 crochet moyen
G1041 adaptateur fileté, 5/16-18M vers #1/2-20M
G1042 crochet extra large
G1091 coupleur fileté, 1/2-20F, 1/2-20F
Écrou 5/16-18 avec écrous de blocage
Écrou #10-32 avec écrous de blocage
Clé 5/16-3/8
Base (TSA750)
2 Pieds de montage avec matériel (TSA750H)
Couvercle de colonne supplémentaire avec matériel (TSA750H)
4 Vis à main pour jauges de force avec des capacités de 0,12 - 500 lbF
4 Vis à main pour jauges de force avec des capacités de 1 000 - 2 000 lbF
Jeu de clés Allen

Disponible en option :

Afficheur digital du déplacement pour TSA/TSAH
Set de montage horizontal/mur pour TSA/TSC

Comparaison des bancs d'essai manuels

Modèle	Capacité de force	Course d'essai maximale	Méthode de chargement	Tarif de déplacement	Maximum, dégagement d'échantillon
ES05	150N	38mm	Levier à ressort	25,4 mm par tour de levier	223mm
ES10	500N	229mm	Levier à ressort	26,7 mm par tour de levier	229mm
ES20	500N	229mm	Molette manuelle supérieure	1,5 mm par tour de roue	229mm
ES30	1000N	330mm	Roue manuelle latérale	1,3 mm par tour de roue	356mm
TSA750(H)	3750N	95mm (with travel stops) 152mm (without travel stops)	Levier à crémaillère réglable par paliers de 30°	76,2 mm par tour de levier	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (with travel stops) 152mm (without travel stops)	Levier à crémaillère réglable par paliers de 30°	76,2 mm par tour de levier	330mm
TSC1000(H)	5000N	89mm	Roue manuelle en ligne	2,5 mm par tour de roue	Vertical: 254mm Horizontal: 330mm
TSF(H)	5000N	102mm	Roue manuelle latérale	0,34 mm par tour de roue	Vertical: 356mm Horizontal: 459mm
- La course d'essai maximale et/ou l'espace libre dépendent des pinces ou accessoires utilisés lors des essais. Les dimensions indiquées sont sans pinces ni accessoires. - Les rallonges de colonne sont disponibles pour tous les modèles, sauf ES05, ES10 et ES20. - Les modèles marqués d'un (H) sont disponibles en versions verticale et horizontale.

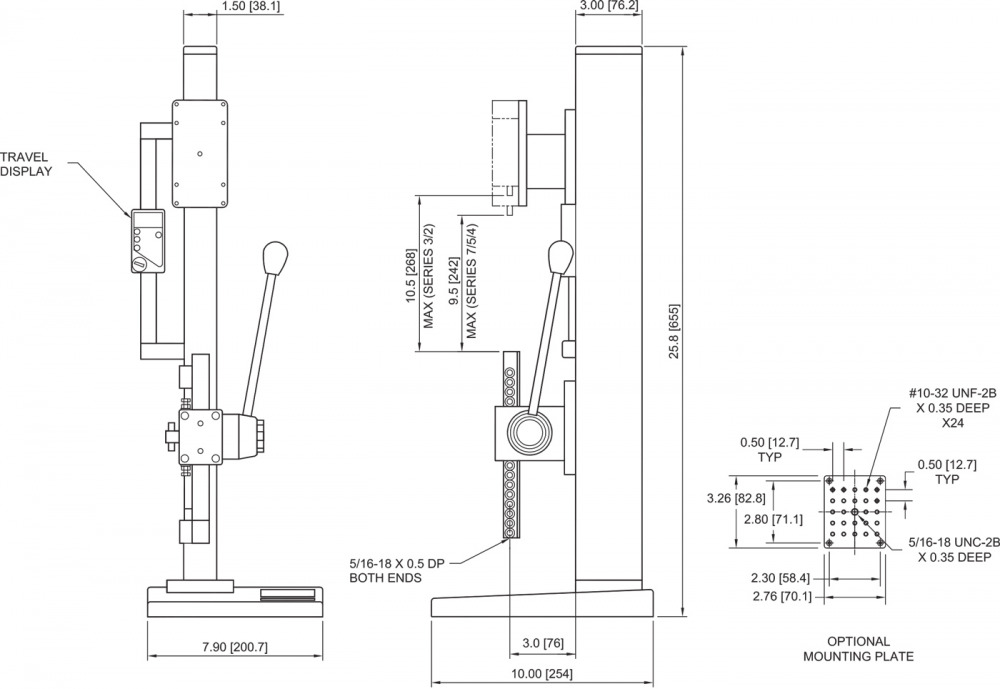

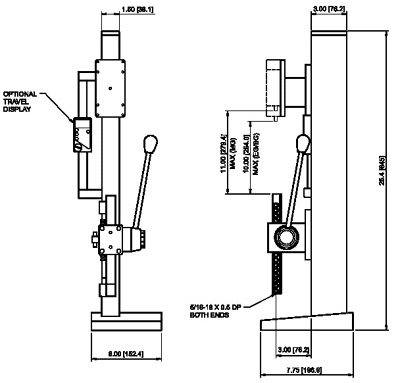

Dimensions du banc d'essai de force manuel TSA750

Toutes les tailles en pouces et (mm)

Rallonges de colonne de 305, 610 et 1065 mm disponibles. (n'augmente pas la distance de déplacement)

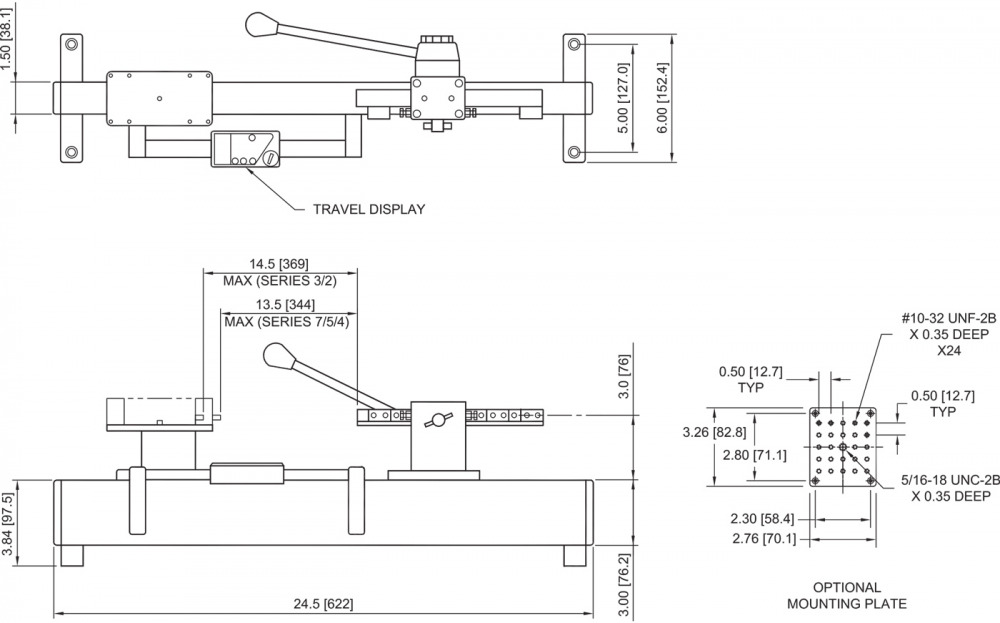

Dimensions du banc d'essai de force horizontal manuel TSA750H

Toutes les tailles en pouces et (mm)

Rallonges de colonne de 305, 610 et 1065 mm disponibles. (n'augmente pas la distance de déplacement)

Vidéo

▶

Fiche technique TSA750

Manuel d'utilisation du TSA750/H

TSA750 - Modèles solides

TSA750H - Modèles solides

Capacité de charge :	3 300 N
Distance maximale de déplacement :	152 mm; 69,85 mm avec l'arrêt de mouvement
Dimensions :	152 mm x 197 mm x 645 mm
Afficheur de déplacement :	En option
Méthode de charge/taux :	Crémaillère et pignons / 76 mm par tour
Montage horizontal :	En option
Poids :	TSA750: 7,3 kg TSA750H: 5,9 kg
Garantie :	3 ans

Produits

Article	Nom du produit	Prix	Quantité	Action
126525	TSA750 banc d'essai à levier, 750 lbF / 3750 N, vertical	€ 1.292,00
131100	TSA750H banc d'essai à levier, 750 lbF / 3750 N, horizontal	€ 1.292,00

Accessoires

Article	Nom du produit	Prix
131908	TSA001 - Travel Display for TSA750(H), 6"/150 mm	€ 818,00
131909	TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000	€ 179,00
131910	TSA003 - Table assembly for TSA750(H)	€ 244,00
131957	AC1004 Kit de montage pour 5I, 3I ou TT03 pour bancs de test de série TS	€ 94,00
138108	SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C	€ 381,00
140090	SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C	€ 277,00
140091	SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C	€ 216,00

Tous les prix mentionnés sont HT et hors frais de port.
Disponibilité :
Disponible : 1 à 3 jours ,
Délai de livraison : 1 à 3 semaines ,
Commande spéciale sur demande
