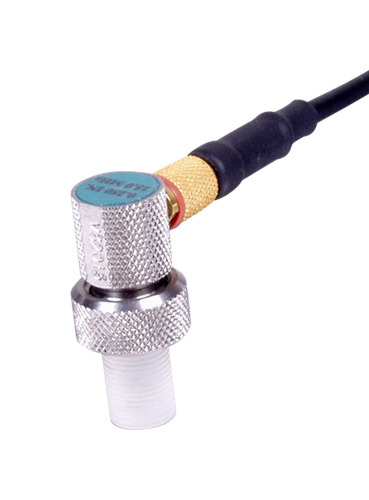

Transducteurs à ligne de retard à élément unique standard
Haute précision pour la mesure d’épaisseur et la détection des défauts de surface
Les transducteurs à ligne de retard à élément unique de Checkline offrent une précision exceptionnelle pour la mesure ultrasonore d’épaisseur et la détection des défauts de surface. Capables de mesurer des parois d’une épaisseur minimale de 0,15 mm, ils sont conçus pour une intégration parfaite avec les mesureurs d’épaisseur ultrasoniques des séries TI-PVX et TI-007X.

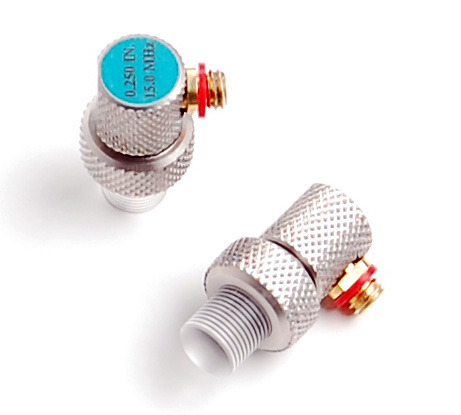

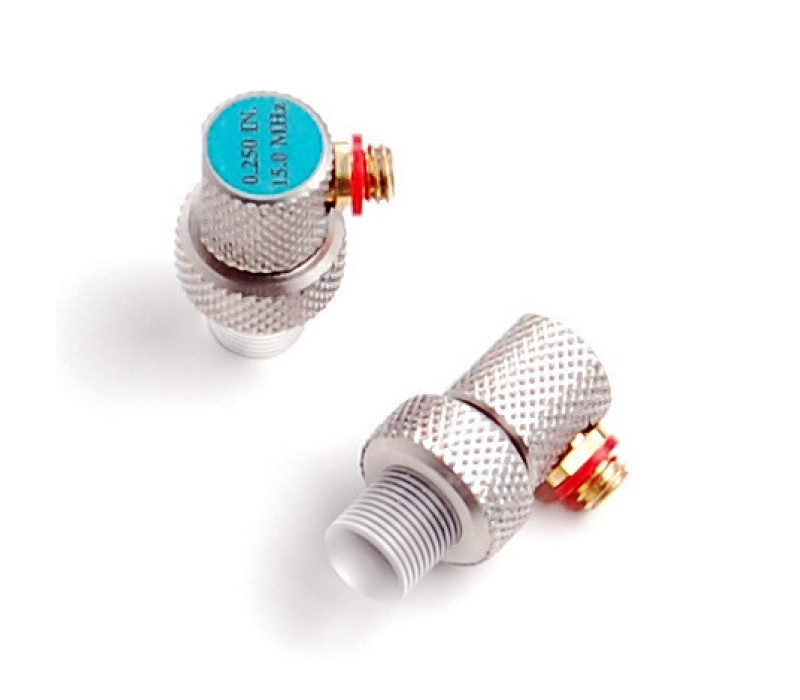

Disponibles en versions 15 MHz et 20 MHz, chaque sonde est équipée d’un cristal de 1/4" et d’un connecteur Microdot latéral. Ces transducteurs haute résolution sont optimisés pour une utilisation sur l’acier, l’aluminium, les plastiques et autres matériaux non métalliques, offrant une grande polyvalence selon le mode d’inspection utilisé.
Caractéristiques principales :
- Diamètre compact de 3/16” : Conçu pour des mesures précises sur parois fines, zones d’accès restreint et surfaces courbes à petit rayon.
- Options de fréquence : Disponible en versions 15 MHz (modèle T-402-5507) et 20 MHz (modèle T-402-6507) pour une meilleure résolution et adaptabilité.
- Connecteur Microdot : Connexion latérale Microdot assurant une interface fiable, sécurisée et simple à utiliser avec câbles détachables.
Avantages clés :
- Applications spécialisées : Idéal pour l’inspection de plastiques et autres surfaces non métalliques nécessitant une mesure d’épaisseur à haute résolution.
- Adaptabilité : Les embouts de retard remplaçables prolongent la durée de vie de la sonde et permettent une adaptation aux besoins spécifiques des projets.
- Conception ergonomique : Format compact avec connexion latérale et embouts interchangeables pour une utilisation aisée sur zones étroites ou courbes à petit rayon.
- Performance fiable : Résolution élevée en surface proche assurant une détection précise des défauts et une qualité constante des inspections.
Contactez-nous pour plus d’informations ou pour passer commande. Nos spécialistes vous aideront à choisir le transducteur à ligne de retard le mieux adapté à votre application, garantissant précision, efficacité et fiabilité lors de vos inspections ultrasoniques.
| P/N | Diamètre × longueur | Description | Standard/Option | Image |
|---|---|---|---|---|
| F-000-7102 (ancien numéro X-231-0000) | 7,35 x 9 mm | Pour tous les métaux, court | Standard |  |
| F-000-7103 (ancien numéro X-241-0000) | 7,35 x 12 mm | Pour tous les métaux, long | Standard |  |
| X-633-0000 | 7,35 x 9 mm | Graphite pour plastiques fins, court (à utiliser en mode PLAS) | Option |  |
| X-532-0000 | 4,5 x 9 mm | Pointe conique pour acier | Option |  |
| X-132-0000 | 3,175 x 9 mm | Pointe conique pour acier | Option |  |
| X-533-0000 | 4,5 x 9 mm | Graphite pour plastiques fins, court (à utiliser en mode PLAS) | Option |  |

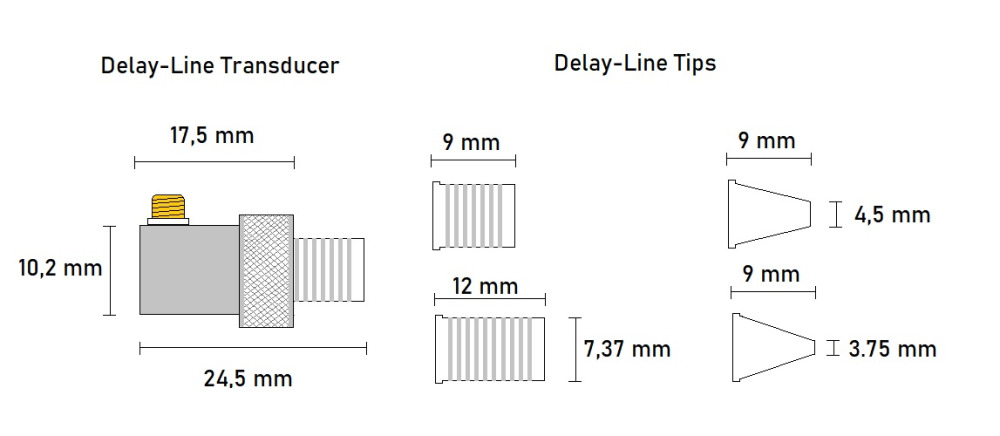

Dimensions
Le transducteur à ligne de retard est conçu avec un boîtier compact mesurant 24,5 mm de longueur totale, 17,5 mm de profondeur de corps et 10,2 mm de hauteur. Il est équipé d’un connecteur Microdot assurant une fixation sécurisée et des performances fiables dans les applications ultrasonores de précision.

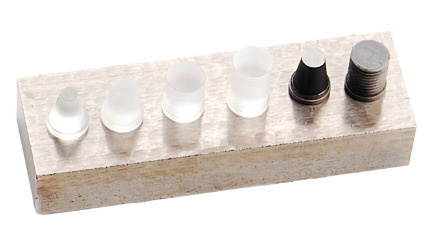

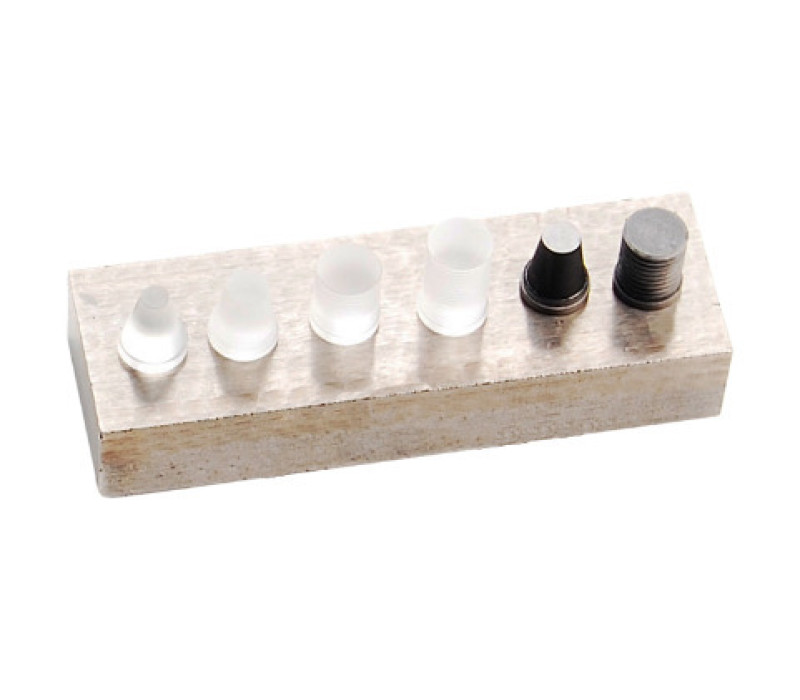

Les embouts de retard interchangeables sont disponibles en plusieurs tailles pour s’adapter à différents matériaux et besoins d’inspection :
- Embouts cylindriques : longueurs de 9 mm et 12 mm, avec un diamètre de 7,37 mm.
- Embouts coniques : diamètre de base de 9 mm avec des diamètres d’extrémité de 4,5 mm ou 3,75 mm, offrant un meilleur focalisation dans les zones étroites.
Toutes les dimensions sont indiquées en millimètres.
Produits associés

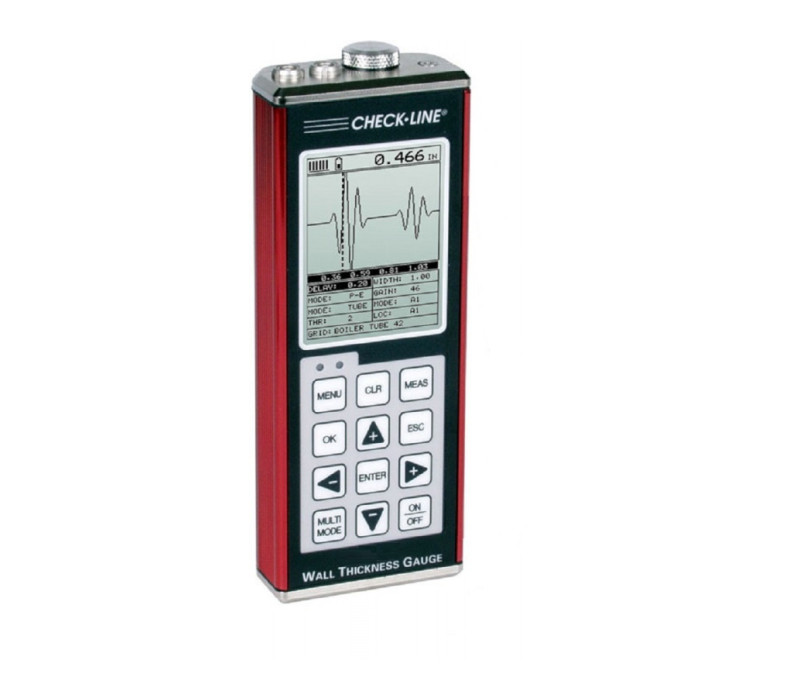

Série TI-007X Jauge d'épaisseur ultrasonique haute précision
