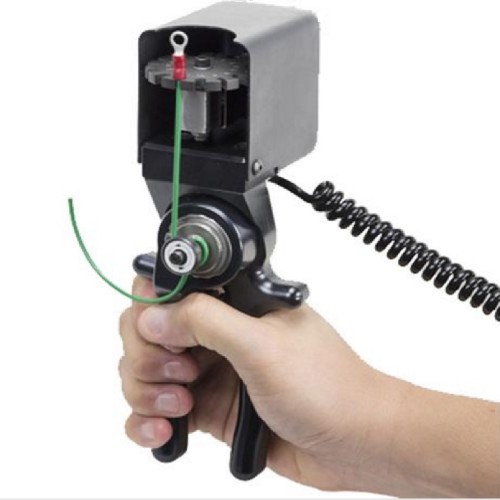

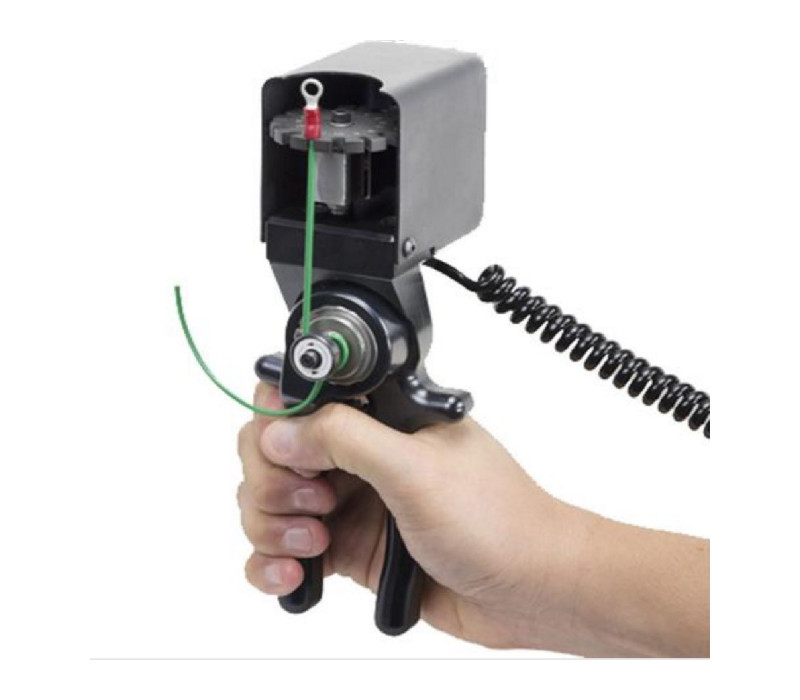

MR06-200 Capteur portable pour test de sertissage

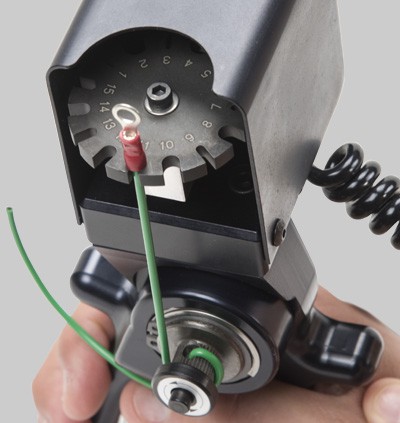

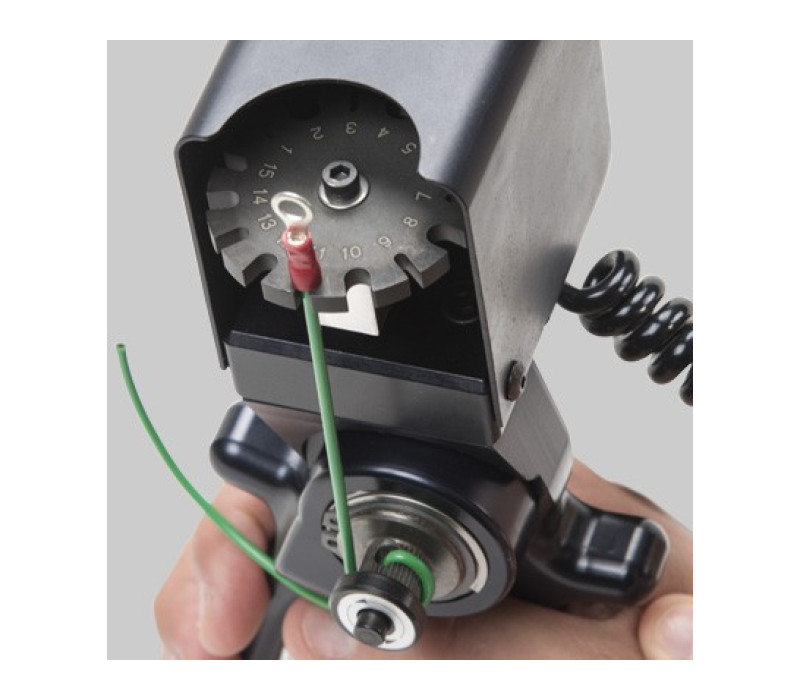

Tournez la tourelle vers une taille de fente appropriée.

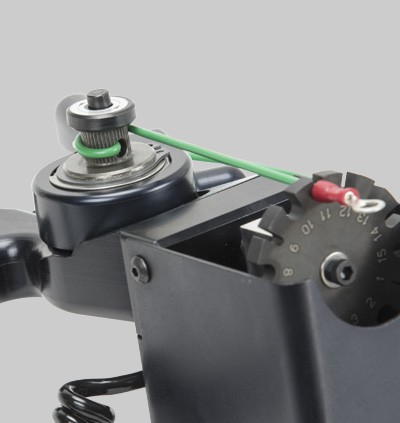

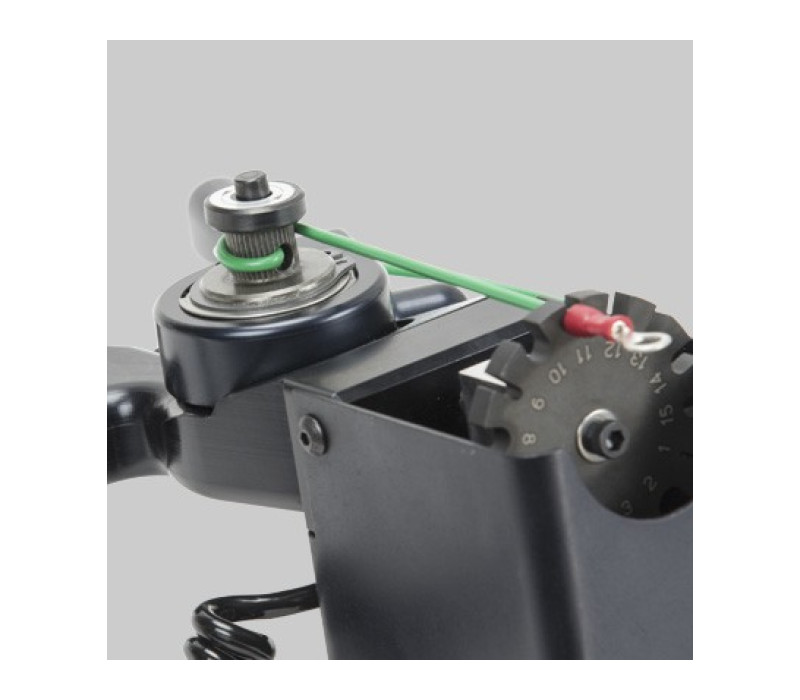

Le mécanisme de tension à cliquet produit facilement 1000 N / 100 kg de force

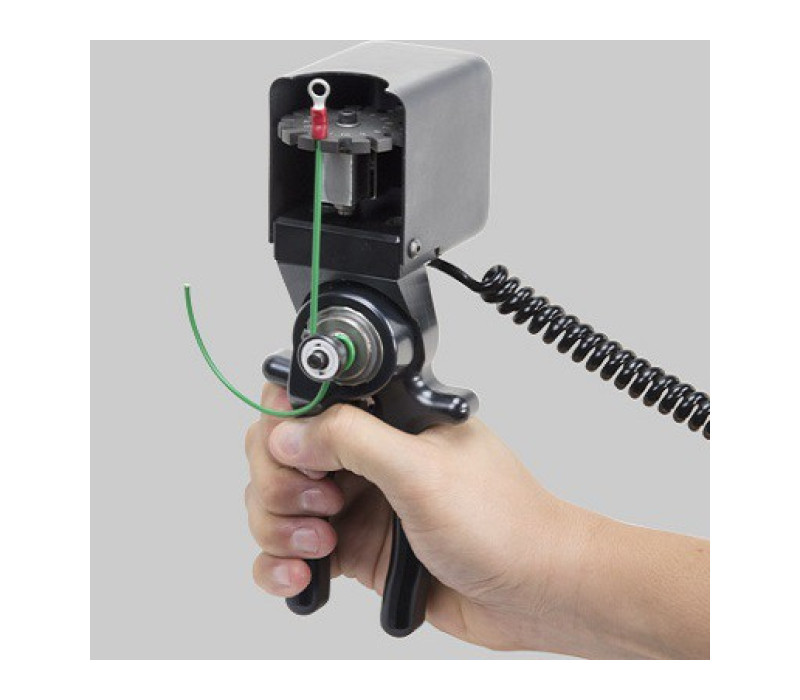

Appuyez sur les poignées pour produire une force de tension croissante sur l'échantillon

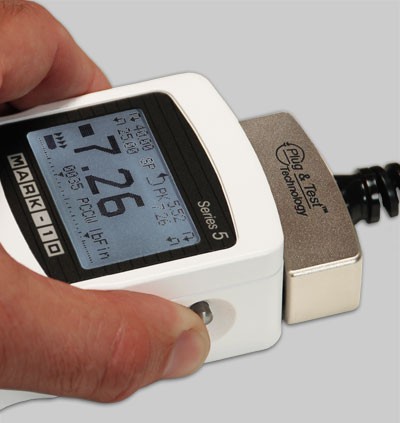

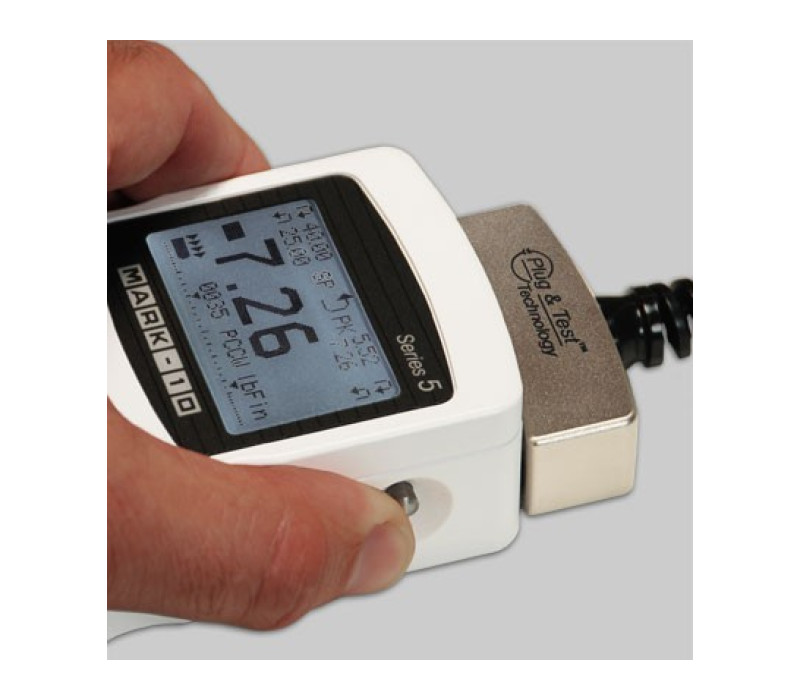

Le connecteur se connecte à un indicateur de série 3i, 5i ou 7i

MR06-200 Capteur portable pour test de sertissage

Le capteur portable MR06-200 est conçu pour effectuer des tests de traction de terminaisons de fils pour des applications jusqu'à 1000 N / 100 kg. Pour des fils de 0,8 mm à 6,4 mm.

Le MR06-200 est un testeur de traction de terminaisons de fils portable très convivial. Vous faites tourner la poignée supérieure jusqu'à la fente de la taille souhaitée (tailles de 0,8 mm à 6,3 mm) puis vous appuyez sur le bouton d'arbre à cames situé dans le mécanisme de tension, veuillez ensuite insérer l'extrémité du fil échantillon dans le trou situé dans l'arbre à cames. Vous devez relâcher le bouton d'arbre à cames et enrouler le fil d'au moins un tour autour de l'arbre à cames. Puis insérez la borne dans la fente sur la poignée supérieure. Commencez à comprimer et relâcher lentement les poignées. Les valeurs de force de tension seront affichées sur votre indicateur (non inclu) Series-7i, Series-5i ou Series-3i.

€ 2.084,00

Commandez maintenant

Poignées ergonomiques et mécanisme de tension pratique
Mesure les forces de tration
Compatible avec les indicateurs numériques de séries 7i, 5i et 3i

Capacité x Résolution	100 x 0.05 kgF, 1000 x 0.5 N, 1 x 0.0005 kN (avec indicateurs 5i ou 7i) 100 x 0.1 kgF, 1000 x 1 N (avec indicateurs 3i)
Précision	±0.5 % de l'échelle entière
Sécurité de surcharge	150 % de l'échelle entière
Température de fonctionnement	De 4 à 38°C
Longueur minimale de l'échantillon	125 mm, sans les terminaisons
Plage de jauge	AWG 20 - AWG 3 (0,8 - 6,4 mm)
Largeurs de fentes pour fixations standards	0,8 - 1,3 - 1,5 - 2,0 - 2,3 - 2,8 - 3,3- 3,6 - 4,1 - 4,3 - 4,8 - 5,1 - 5,6 - 6,1 - 6,4 mm
Poids	1,2 kg
Garantie	3 ans

Datasheet MR06-200

Produits

Article	Nom du produit	Prix	Quantité	Action
135649	MR06-200 - Force sensor, wire crimp pull testing - 1000 N	€ 2.084,00

Accessoires

Article	Nom du produit	Prix
133297	M3I-Series 3I Torque/Force Indicator - Protection contre les surcharges: 150% de l’échelle totale - Ports de sortie: USB ' title='Description'>	€ 652,00
133296	M5I-Series 5I Advanced Torque/Force Indicator - Protection contre les surcharges: 150% de l’échelle totale - Ports de sortie: USB, RS-232, Mitutoyo, analogique ' title='Description'>	€ 941,00
134266	M7I-Series 7I Advanced Torque/Force Indicator - Protection contre les surcharges: 150% de l’échelle totale - Ports de sortie: USB, RS-232, Mitutoyo, analogique ' title='Description'>	€ 1.598,00

Tous les prix mentionnés sont hors T.V.A. et hors frais de port.
Statut du produit :
Disponible: 1 - 3 jours ,
Delai: 1 - 3 semaine(s) ,
commande spéciale sur demande

Voir le panier Commandez

MR06-200 Capteur portable pour test de sertissage

Caractéristiques

Spécifications

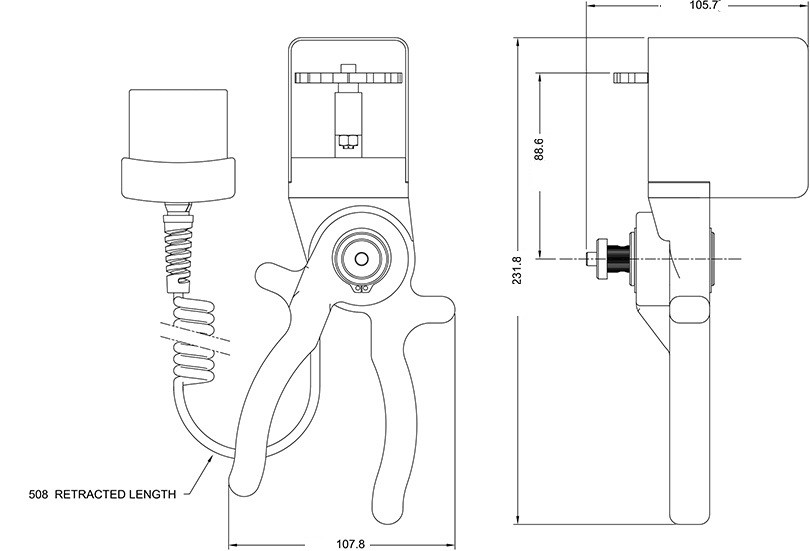

Dimensions
